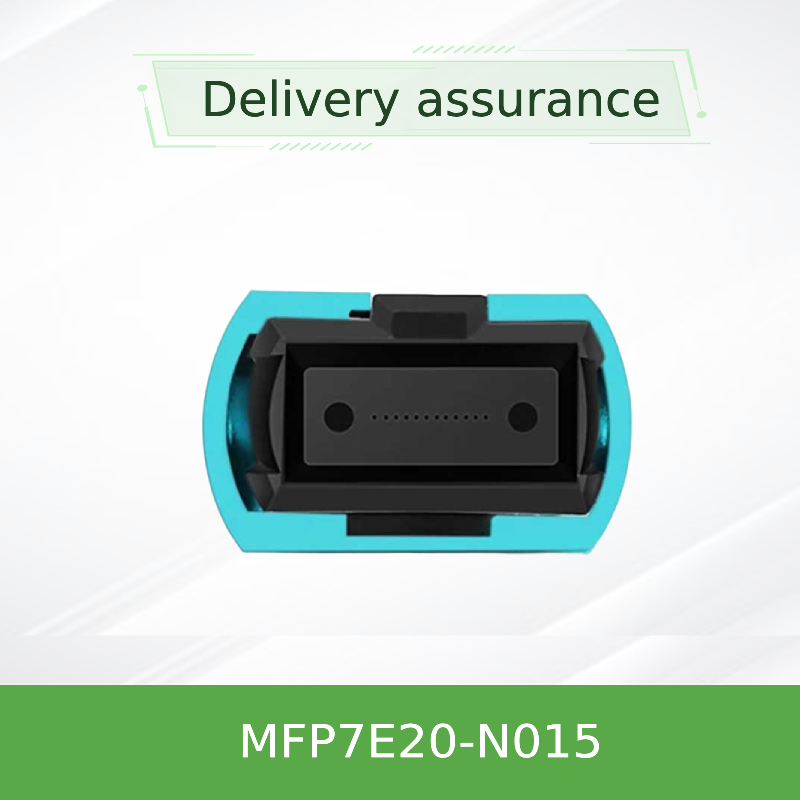

NVIDIA MFP7E20-N015 1:2 Splitter Kablo 800G'den 2x400G'ye MPO-12/APC OM4, 15m
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E20-N015 |
| Belge: | MFP7E20-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MFP7E20-N015 | Malzeme Şekli: | yuvarlak tel |
|---|---|---|---|
| İzin verilen gerilme mukavemeti: | 1000N <10000n | Sertifika: | RoHS, CE, ISO9001, VDE, CCC |
| Kılıf Malzemesi: | PVC | Uzunluk: | 15m |
| Veri Hızı: | 400GB/S | Menşei: | Hindistan / İsrail / Çin |
| Vurgulamak: | NVIDIA 800G'den 400G'ye splitter kablosu,MPO-12 APC OM4 fiber kablosu,15m Nvidia MPO bölücü kablosu |
||
Ürün Açıklaması
BuMellanox MFP7E20-N015iki portlu OSFP 800G alıcı arayüzünü iki bağımsız 200G/400G bağlantısına dönüştüren pasif optik bölücü kablosudur.MPO-12/APC'den çift MPO-12/APC çıkış konfigürasyonuna 8 aktif multimod lif (50/125μm) kullanılarak, ConnectX-7 adaptörlerine ve BlueField-3 DPU'larına üst rakalı anahtarları bağlamak için uygun maliyetli ve düşük kayıplı bir çözüm sunar.Yüksek hızlı PAM4 bağlantılarında istikrarlı çalışmayı sağlamak.
- Kaçma yeteneği:Çifte 200G/400G çıkışlar için 1× MPO-12/APC'den 2× MPO-12/APC'ye
- Multimode fiber:50/125μm OM3 (≤30m) / OM4 (≤50m) Aqua LSZH ceketli
- B tipi çapraz kablolama:Doğrudan transceiver eşleştirme için doğrudan TX ile RX eşleştirir
- Düşük yerleştirme kaybı:Bağlantı uç yüzü başına ≤ 0,35 dB + 0,0004 × L (dB)
- APC cilalama (8°):Optik geri yansımayı ≥35 dB geri dönüş kaybına düşürür
- İtmek-çikmak kilitleme:Hızlı serbest bırakma, yoğun limanlarda kolay kurulum
- Uygunluk:Telcordia GR-1435, IEC 61754-7, RoHS, 1. sınıf lazer güvenliği
- Protokol desteği:InfiniBand HDR, 200G/400G Ethernet, NVLink
MFP7E20-N015, NVIDIA'nın hassas optik mühendisliğini kullanır. MPO-12/APC konektörleri, transceiver rehber pinleriyle eşleşen hizalanma deliklerine sahiptir.8 derecelik açılı cilalama, PAM4 modülasyonunda sinyal bozulmasına neden olabilecek Fresnel yansımalarını ortadan kaldırırHer kablo, yerleştirme kaybı, geri dönüş kaybı ve kutupsallığı için fabrika test edilmiştir.Veri merkezi ortamları için uygun hale getirmek.
- Sunucuya geç:NVIDIA Spectrum-4 veya Quantum-2 anahtarlarını ConnectX-7 NIC'lerine ve BlueField-3 DPU'larına hesaplama / depolama raflarına bağlayın
- 400G'den 2x200G'ye çıkış:Çift portlu OSFP DR8 alıcıları ile çift sunucu için iki 200G bağlantısına bölünmek için kullan
- Yüksek Performanslı Bilgisayar (HPC):Yapay zeka eğitim kümeleri ve dağıtılmış depolama için düşük gecikme bağlantısı
- Veri merkezi rakı:Patch panel entegrasyonu ile kısa menzilli bağlantılar (50 metreye kadar)
Alıcılar:NVIDIA MMA4Z00-NS (ikiz OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - hepsi MPO-12/APC arayüzü ile.
Anahtarlar / Adaptörler:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3, ve MPO-12/APC ile OSFP/QSFP112 kabul eden herhangi bir 400G/200G portu.
Elyaf türü:Multimode OM3 (≤30m) veya OM4 (≤50m).UPC (mavi) konektörlerle karıştırılamaz - sadece APC.
| Parametreler | Değer |
|---|---|
| Ürün Türü | Pasif optik bölücü kablosu, MPO-12/APC'den 2×MPO-12/APC'ye |
| Lif Sayısı | 8 aktif (4 TX + 4 RX) + 4 aktif olmayan güç üyesi |
| Elyaf Türü | 50/125μm multimod OM3 (≤30m) / OM4 (≤50m) |
| Bağlantı Polonya | Fiziksel temas açısı (APC), 8° |
| Ekleme kaybı (her uç için) | ≤ 0,35 dB + 0,0004 × L (L metre) |
| Geri dönüş kaybı | ≥35 dB |
| Çalışma sıcaklığı | 0 °C - 70 °C |
| Depolama sıcaklığı | -40 °C ila 85 °C |
| Nemlilik (kondensasyon olmayan) | 10% - 85% RH |
| Ceket malzemesi | LSZH (Düşük Duman Sıfır Halogen), Aqua, OFNR |
| Minimum Eğiliş Yarıçapı | 30 mm (kabloda herhangi bir yerde) |
| Kablo çapı | 3.0 ± 0.2 mm |
| Kablolama Topolojisi | B tipi (crossover) |
| Düzenleyici | CB, cTUVus, CE, FCC Sınıf A, ICES, RCM, VCCI, Sınıf 1 lazer (IEC 60825-1) |
| Uzunluk (N015) | 15 metre. |
| Sipariş bölüm numarası | Açıklama | Uzunluk |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC'den 2×MPO-12 APC'ye | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC'den 2×MPO-12 APC'ye | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC'den 2×MPO-12 APC'ye | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC'den 2×MPO-12 APC'ye | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC'den 2×MPO-12 APC'ye | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC'den 2×MPO-12 APC'ye | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC'den 2×MPO-12 APC'ye | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC'den 2×MPO-12 APC'ye | 50 m |
Listede olmayan uzunluklar için, özel seçenekler için lütfen satış ekibimizle iletişime geçin.
| Alıcı Tipi | Port Yapılandırması | Veri oranı |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Çift port, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Tek port, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Tek port, MPO-12 APC | 400G |
| Üçüncü taraf OSFP/QSFP112 | MPO-12 APC arayüzü | 200G/400G (IL'i kontrol edin) |
- Alıcı portunuzun MPO-12/APC (UPC değil) olduğunu doğrulayın.
- Gerekli kablo uzunluğunu kontrol edin (N015 = 15m)
- Fiber bitkisinin OM3 veya OM4 multimode olduğundan emin olun
- Değiştiricinizin / adaptörünüzün Tip-B kutupluğunu desteklediğini kontrol edin
- Bağlantınızın ekleme kaybı bütçesini gözden geçirin (yükleme panelleri dahil)
- Kirlenmeyi önlemek için, kurulum anına kadar bağlantılarda toz kapakları tutun.
- Her zaman çiftleşmeden önce hem kablo ferrule hem de alıcı kapı onaylı bir optik temizleyici ile temizleyin
- Kabloyu 30 mm minimum yarıçaptan daha sıkı bükmeyin.
- Sıvılara veya çözücülere maruz kalmaktan kaçının; LSZH ceketinin tüm maddelere karşı kimyasal dayanıklılığı yoktur.
- Kullanım sırasında standart ESD önlemlerine uyun (kabel pasif olsa da, ESD duyarlı alıcılara eşleşir)
