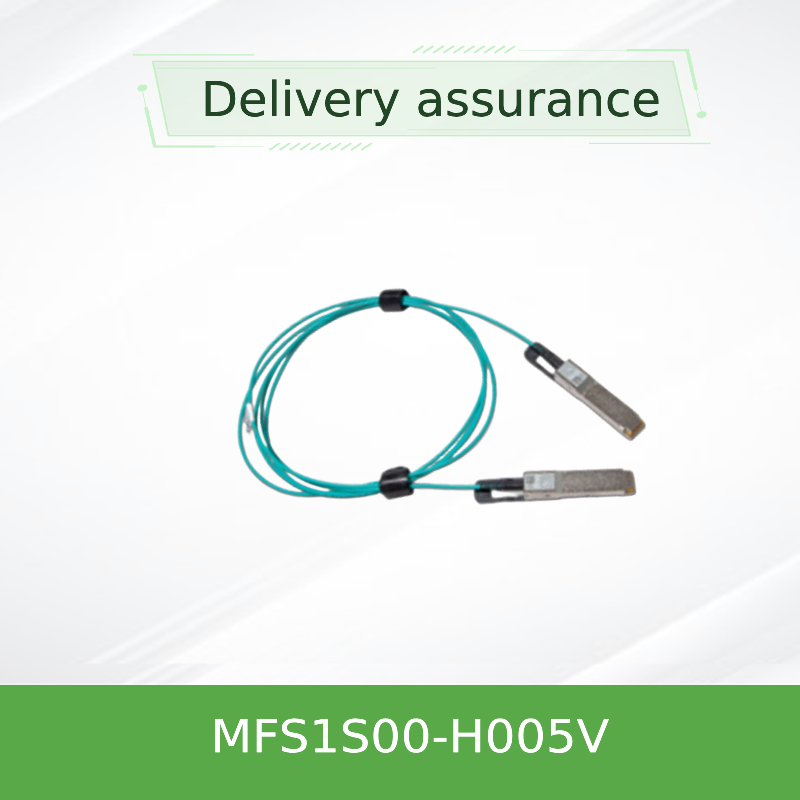

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR ve Ethernet
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFS1S00-H005V |
| Belge: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo Uzunluğu: | 5 metre |
| Modeli: | MFS1S00-H005V | İsim: | Mellanox AOC kablosu MFS1S00-H005V aktif optik kablo, 200 Gb/sn'ye kadar IB HDR QSFP56 5 m |
| Anahtar kelime: | Mellanox AOC kablosu | ||
| Vurgulamak: | NVIDIA QSFP56 MMF AOC kablosu,200Gb/s InfiniBand HDR kablosu,Ethernet QSFP56 optik kablosu |
||
Ürün Açıklaması
NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
InfiniBand HDR ve 200GbE için VCSEL tabanlı Multimode Fiber Active Optical Kablosu 5m uzunlukta
Ürün Genel Görünümü
NVIDIA MFS1S00-H005V, veri merkezlerindeki kısa menzilli bağlantılar için tasarlanmış yüksek performanslı 200Gb/s QSFP56 aktif optik kablo (AOC). 4×50Gb/s PAM4 modülasyonunu destekler,Seçilebilir yeniden zamanlama özellikleri, ve InfiniBand HDR ve 200 Gigabit Ethernet sistemleri için güvenilir, enerji tasarruflu bağlantı sağlar.
Temel Özellikler
- Veri hızı: 200Gb/s'ye kadar (4×50Gb/s PAM4)
- Protokol desteği: InfiniBand HDR, 200GbE
- Uçuş: Multimode fiber üzerinden 100 metreye kadar
- Düşük güç: son başına tipik olarak 5.0W (yeniden zamanlama ile)
- Sıcak takılabilir: QSFP56 biçim faktörü, SFF-8665 uyumlu
- Yönetim: SFF-8636 DDM ile I2C arayüzü
- Programlanabilir: Rx çıkış genişliği ve ön vurgulama
- Uyum: RoHS, 1. sınıf lazer güvenliği
Teknoloji ve Tasarım
MFS1S00-H005V, yüksek hızlı multimod lif ile birleştirilen 850nm dalga boyunda VCSEL (Vertical Cavity Surface-Emitting Laser) teknolojisini kullanır.Her bir şerit hem gönderim hem de alım yolları için bağımsız yeniden zamanlama özelliğine sahiptirKablo, optik güç, sıcaklık, voltaj ve yanılsama akımının gerçek zamanlı izlenmesi için dijital tanı izleme (DDM) entegre eder.
Tipik Görevler
- InfiniBand HDR kumaşları: HPC kümelerinde sunuculara ve depolamaya anahtarlar bağlayın
- 200GbE toplama: Top-of-rack veya leaf-spine mimarilerinde bağlantı SN3700 ve SN4600 anahtarları
- Veri merkezi bağlantıları: Racklar arasında veya bir sıra içinde kısa menzilli (100 metreye kadar) bağlantılar
- Yapay zeka/ML eğitim kümeleri: GPU tabanlı sistemler için düşük gecikme, yüksek bant genişliği bağlantısı
Uyumluluk
Değiştiriciler: NVIDIA Spectrum SN3700, SN4600 serisi ve 200G InfiniBand veya Ethernet'i destekleyen diğer QSFP56 donanımlı anahtarlar.
Adaptörler / DPU'lar: ConnectX-6, ConnectX-7, BlueField-2/3 ve QSFP56 portları.
Protokoller: InfiniBand HDR (100G/200G) ve 200GbE (IEEE 802.3bs).
Uyumluluk sisteme bağlıdır; onaylanmış yapılandırmalar için sistem düzeyinde ürün niteliği raporuna bakın.
Özellikler
| Parametreler | Değer |
|---|---|
| Ürün Türü | Aktif Optik Kablo (AOC), QSFP56 |
| Veri oranı | 200Gb/s (4×50Gb/s PAM4) |
| Elyaf Türü | Multimode (MMF) |
| Dalga boyu | 850nm VCSEL |
| Erişim (OM3/OM4) | 100 metreye kadar |
| Güçlendirme Voltajı | 3.3V (3.135V ¥ 3.465V) |
| Güç dağılımı (her uçta, yeniden zamanlama ile) | 5.0W tipik |
| Çalışma odası sıcaklığı | 0 °C - 70 °C |
| Depolama sıcaklığı | -40 °C ila 85 °C |
| Nitelikli Nem (Çalışma) | % 5 % 85 |
| Bağlantı tipi | QSFP56 (SFF-8665 uyumlu) |
| Yönetim Arayüzü | I2C (SFF-8636) |
| Dijital Teşhis (DDM) | Tx/Rx güç, sıcaklık, voltaj, yanılsama akımı |
| Düzenleyici | CB, cTUVus, CE, FCC Sınıf A, ICES, RCM, VCCI, Sınıf 1 lazer |
| Uzunluk (H005V) | 5 metre. |
Seçim Rehberi
| Sipariş bölüm numarası | Açıklama | Uzunluk |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Diğer uzunluklar veya özel seçenekler için lütfen satış ekibimizle iletişime geçin.
Avantajlar
- Genişletilmiş menzil: Pasif bakır DAC'lardan önemli ölçüde daha uzun, 100 metreye kadar
- Düşük güç tüketimi: Her uçta 5.0W, genel veri merkezi güç bütçesini azaltır
- Esnek oran seçimi: Hız seçimi yoluyla hem NRZ (EDR) hem de PAM4 (HDR) modlarını destekler
- Güçlü sinyal bütünlüğü: Programlanabilir eşitleme ve yeniden zamanlama güvenilir bağlantı performansını sağlar
- Kolay dağıtım: Sıcak fişlenebilir QSFP56 form faktörü
Sıkça Sorulan Sorular
S: AOC ve DAC arasındaki fark nedir?
A: Bir AOC (Aktif Optik Kablo) pasif bakır DAC'lardan (genellikle ≤5m) daha uzun bir menzile (100m'ye kadar) ulaşmak için entegre alıcılarla optik fiber kullanır.daha az ağırlık ve daha iyi EMI bağışıklığı sunarken.
S: Bu kabloyu 100G veya 40G anahtarlarıyla kullanabilir miyim?
C: Evet, 100G veya 40G uygulamaları için NRZ modunda (25.78125 Gb / s) çalışabilir, ancak 200G PAM4 için optimize edilmiştir.
S: Bu kablonun bükme yarıçapı nedir?
A: En az bükme yarıçapı 30 mm'dir.
S: Kablo sıcak takılabilir mi?
C: Evet, tamamen sıcak takılabilir ve ana sistemi kapatmadan canlı ekleme / çıkarmayı destekler.
Elde Etme Önlemleri
- Kirlenmenin önlenmesi için montajına kadar bağlantılarda koruyucu toz kapakları tutun.
- Az yerleştirme kaybını sağlamak için çiftleşmeden önce onaylı optik bağlantı temizleyicileri kullanın.
- Kabloyu 30 mm minimum bükme yarıçapından daha sıkı bükmekten kaçının.
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun.
- Bağlantıları çekmeyin; yerleştirmek/çıkartmak için çekme düğmesini veya kilit kullanın.
