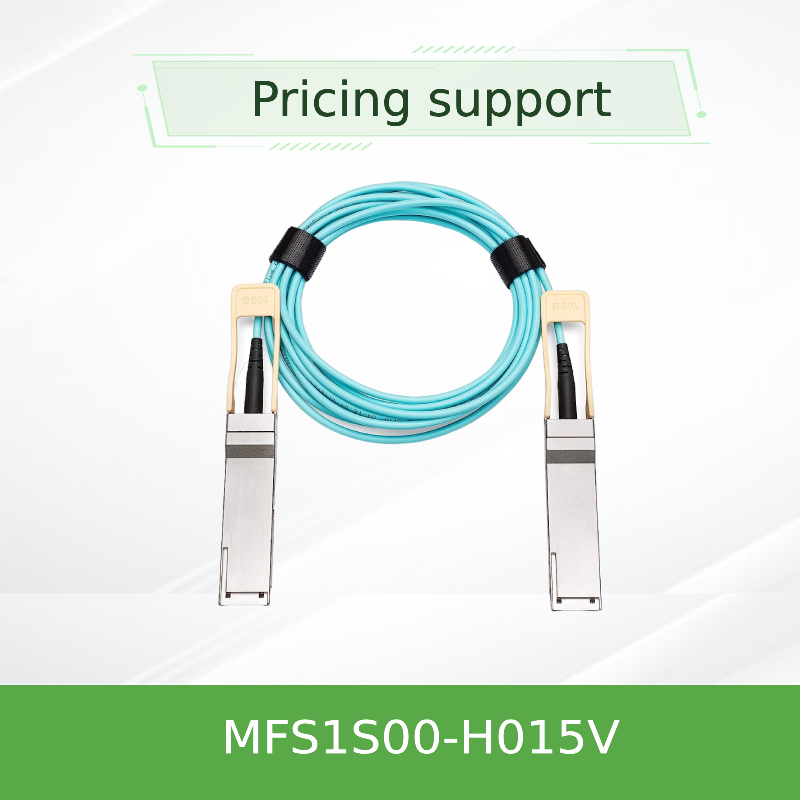

NVIDIA SN3700/SN4600 anahtarları için 200G QSFP56 aktif optik kablo MFS1S00-H015V
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFS1S00-H015V |
| Belge: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo Uzunluğu: | 15 metre |
| Modeli: | MFS1S00-H015V | ||
| Vurgulamak: | NVIDIA anahtarları için 200G QSFP56 optik kablo,Garanti ile QSFP56 aktif optik kablo,NVIDIA SN3700 SN4600 uyumlu optik kablo |
||
Ürün Açıklaması
NVIDIA SN3700/SN4600 Anahtarlar için 200G QSFP56 Aktif Optik Kablo
NVIDIA MFS1S00-H015V veri merkezlerinde kısa mesafeli bağlantılar için tasarlanmış yüksek performanslı bir 200Gb/s QSFP56 aktif optik kablodur (AOC). Bu VCSEL tabanlı çok modlu fiber AOC, 4× 50Gb/s PAM4 modülasyonunu destekler ve InfiniBand HDR ve 200 Gigabit Ethernet sistemleri için güvenilir, güç açısından verimli bağlantı sağlar.
Ürün Genel Bakışı
NVIDIA MFS1S00-H015V, çok modlu fiber üzerinden 200Gb/s toplam bant genişliği sağlayan, QSFP56 VCSEL tabanlı aktif optik bir kablodur. Her uçta, her biri PAM4 modülasyonu ile 50Gb/s'ye kadar hızda çalışan dört bağımsız optik alıcı-vericiyi entegre eder. SFF-8665 ve SFF-8636 standartlarıyla tam uyumlu olan bu kablo, sıcak takılabilir kurulumu ve I²C yönetimini desteklerken, yeniden zamanlama etkinleştirildiğinde her uç için yalnızca 5.0W tipik güç tüketir.
Ana Özellikler
- Veri hızı: 200Gb/s'ye kadar (4× 50Gb/s PAM4)
- Protokol desteği: InfiniBand HDR, 200GbE
- Mesafe: Çok modlu fiber üzerinden 100m'ye kadar
- Düşük güç: Uç başına 5.0W tipik (yeniden zamanlama ile)
- Sıcak takılabilir: QSFP56 form faktörü, SFF-8665 uyumlu
- Yönetim: DDM'li SFF-8636 I²C arayüzü
- Programlanabilir: Rx çıkış genliği ve ön-vurgu
- Uyumluluk: RoHS, Sınıf 1 lazer güvenliği
Teknoloji ve Tasarım
MFS1S00-H015V, 850nm dalga boyunda VCSEL (Dikey Boşluklu Yüzey Yayan Lazer) teknolojisini yüksek hızlı çok modlu fiber ile birlikte kullanır. Her hat, üstün sinyal bütünlüğü sağlayan hem iletim hem de alım yolları için bağımsız yeniden zamanlama özelliğine sahiptir. Kablo, optik güç, sıcaklık, voltaj ve sapma akımının gerçek zamanlı takibi için dijital teşhis izleme (DDM) özelliğini entegre eder ve ince ayar için programlanabilir Tx dengeleme ve Rx çıkış genliği/ön-vurgu sunar.
Tipik Dağıtımlar
- InfiniBand HDR kumaşları: HPC kümelerinde anahtarları sunuculara ve depolamaya bağlama
- 200GbE toplama: Üst seviye raf veya yaprak-omurga mimarilerinde SN3700 ve SN4600 anahtarlarını bağlama
- Veri merkezi bağlantıları: Raflar arasında veya bir sıra içinde kısa mesafeli (100m'ye kadar) bağlantılar
- Yapay Zeka/Makine Öğrenmesi eğitim kümeleri: GPU tabanlı sistemler için düşük gecikmeli, yüksek bant genişlikli bağlantı
Uyumluluk
Anahtarlar: NVIDIA Spectrum SN3700, SN4600 serisi ve 200G InfiniBand veya Ethernet'i destekleyen diğer QSFP56 donanımlı anahtarlar.
Adaptörler / DPU'lar: QSFP56 portlu ConnectX-6, ConnectX-7, BlueField-2/3.
Protokoller: InfiniBand HDR (100G/200G) ve 200GbE (IEEE 802.3bs).
Adaptörler / DPU'lar: QSFP56 portlu ConnectX-6, ConnectX-7, BlueField-2/3.
Protokoller: InfiniBand HDR (100G/200G) ve 200GbE (IEEE 802.3bs).
Uyumluluk sisteme bağlıdır; doğrulanmış yapılandırmalar için sistem seviyesi ürün yeterlilik raporuna bakın.
Özellikler
| Parametre | Değer |
|---|---|
| Ürün Tipi | Aktif Optik Kablo (AOC), QSFP56 |
| Veri Hızı | 200Gb/s (4× 50Gb/s PAM4) |
| Fiber Tipi | Çok Modlu (MMF) |
| Dalga Boyu | 850nm VCSEL |
| Mesafe (OM3/OM4) | 100m'ye kadar |
| Besleme Gerilimi | 3.3V (3.135V - 3.465V) |
| Güç Tüketimi (uç başına, yeniden zamanlama ile) | 5.0W tipik |
| Çalışma Kasa Sıcaklığı | 0 °C ila 70 °C |
| Depolama Sıcaklığı | -40 °C ila 85 °C |
| Bağıl Nem (Çalışma) | 5% - 85% |
| Konnektör Tipi | QSFP56 (SFF-8665 uyumlu) |
| Yönetim Arayüzü | I²C (SFF-8636) |
| Dijital Teşhis (DDM) | Tx/Rx gücü, sıcaklık, voltaj, sapma akımı |
| Yönetmelikler | CB, cTUVus, CE, FCC Sınıf A, ICES, RCM, VCCI, Sınıf 1 lazer |
| Uzunluk (H015V) | 15 metre |
Seçim Kılavuzu
| Sipariş Parça Numarası | Açıklama | Uzunluk |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Diğer uzunluklar veya özel seçenekler için lütfen satış ekibimizle iletişime geçin.
Avantajlar
- Genişletilmiş menzil: Pasif bakır DAC'lardan önemli ölçüde daha uzun, 100m'ye kadar
- Düşük güç tüketimi: Uç başına 5.0W, genel veri merkezi güç bütçesini azaltır
- Esnek hız seçimi: Hız seçimi aracılığıyla hem NRZ (EDR) hem de PAM4 (HDR) modlarını destekler
- Sağlam sinyal bütünlüğü: Programlanabilir dengeleme ve yeniden zamanlama güvenilir bağlantı performansı sağlar
- Kolay dağıtım: İtme-çekme mandallı, sıcak takılabilir QSFP56 form faktörü
Hizmet ve Destek
Yetkili bir NVIDIA Mellanox ortağı olarak Hong Kong Starsurge Group şunları sunar:
- InfiniBand ve Ethernet kumaş tasarımı için teknik satış öncesi danışmanlık
- Gerçek zamanlı takip ve gümrükleme desteği ile küresel lojistik
- Üretim hatalarına karşı standart 1 yıl garanti
- NVIDIA anahtar ve adaptör platformları için üretici yazılımı uyumluluk danışmanlığı
- E-posta veya telefon aracılığıyla çok dilli destek (İngilizce, Mandarin, Kantonca)
Sıkça Sorulan Sorular
S: AOC ve DAC arasındaki fark nedir?
C: AOC (Aktif Optik Kablo), pasif bakır DAC'lardan (tipik olarak ≤5m) daha uzun menzil (100m'ye kadar) elde etmek için entegre alıcı-vericilere sahip optik fiber kullanır, aynı zamanda daha düşük ağırlık ve daha iyi EMI bağışıklığı sunar.
S: Bu kabloyu 100G veya 40G anahtarlarla kullanabilir miyim?
C: Evet, 100G veya 40G uygulamaları için NRZ modunda (25.78125 Gb/s) çalışabilir, ancak 200G PAM4 için optimize edilmiştir. Hız seçimi kayıtları buna göre yapılandırılmalıdır.
S: Bu kablonun bükülme yarıçapı nedir?
C: Minimum bükülme yarıçapı 30 mm'dir.
S: Kablo sıcak takılabilir mi?
C: Evet, tamamen sıcak takılabilir ve ana bilgisayar sistemini kapatmadan canlı takma/çıkarma işlemini destekler.
Kullanım Önlemleri
- Kirlenmeyi önlemek için kurulumdan önce konektörlerdeki koruyucu toz kapaklarını takılı tutun
- Düşük ekleme kaybı sağlamak için eşleştirmeden önce onaylı optik konektör temizleyicileri kullanın
- Kabloyu 30 mm minimum bükülme yarıçapından daha sık bükmekten kaçının
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun
- Konnektörleri çekmeyin; takma/çıkarma için çekme tırnağını veya mandalı kullanın
Hong Kong Starsurge Group Hakkında
Hong Kong Starsurge Group Co., Limited ağ donanımı, BT hizmetleri ve sistem entegrasyonu çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008'den beri dünya çapında müşterilere anahtarlar, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve optik modüller dahil olmak üzere ağ ekipmanları tedarik ediyoruz. Deneyimli satış ve teknik ekiplerimiz, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi çeşitli sektörlere hizmet vermektedir. Güvenilirlik, performans ve ölçeklenebilirlik konusundaki müşteri odaklı taahhüdümüz üzerine kurulu özelleştirilmiş çözümler, küresel lojistik ve çok dilli destek sunuyoruz.
Temel Bilgiler
- Parça numarası: MFS1S00-H015V
- Form faktörü: QSFP56 (SFF-8665)
- Veri hızı: 200Gb/s (4×50G PAM4)
- Mesafe: 100m'ye kadar (OM4)
- Protokoller: InfiniBand HDR, 200GbE
- Güç: Uç başına 5.0W tipik
Uyumluluk Matrisi
| Cihaz Tipi | Desteklenen Platformlar |
|---|---|
| InfiniBand Anahtarları | NVIDIA Quantum-2, SB7800, SB7900 serisi |
| Ethernet Anahtarları | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Adaptörler / DPU'lar | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Üçüncü Taraf | 200G destekleyen QSFP56 donanımlı anahtarlar (uyumluluğu doğrulayın) |
Alıcı Kontrol Listesi
- Anahtar/adaptör portunuzun QSFP56 ve 200G PAM4 veya NRZ'yi desteklediğini onaylayın
- Gerekli kablo uzunluğunu doğrulayın (H015V = 15m)
- Sisteminizin gerekli protokolü (InfiniBand HDR veya 200GbE) desteklediğinden emin olun
- QSFP56 modülü için güç bütçesini ve soğutmayı kontrol edin
- Doğrulanmış yapılandırmalar için sistem seviyesi yeterlilik raporunu inceleyin
