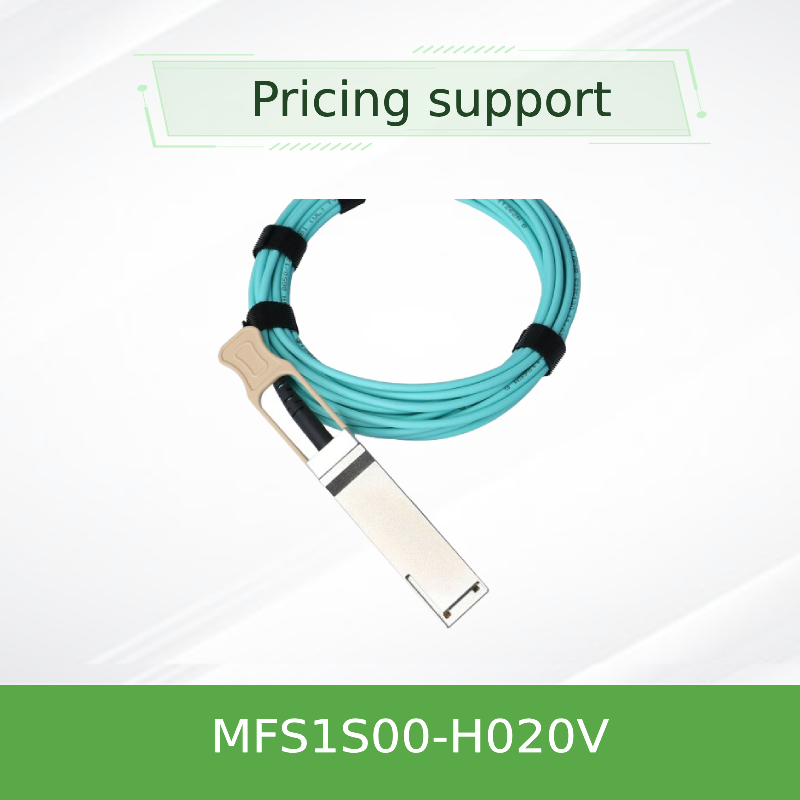

Mellanox MFS1S00-H020V 200G AOC, VCSEL MMF, 20m, Sıcak Bağlanabilir QSFP56
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFS1S00-H020V |
| Belge: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Veri Hızı: | 200 gb/s'ye kadar | Bağlayıcı Türü: | QSFP56 |
| IBTA: | IB HDR | Modülasyon: | 4x 50 Gb/sn PAM4 |
| Hız: | 200 gb/s'ye kadar | Uzunluk: | 20m |
| Ürün: | MFS1S00-H020V | ||
| Vurgulamak: | Mellanox 200G AOC kablosu,QSFP56 VCSEL MMF kablosu,Sıcak bağlanabilir 20m AOC kablosu |
||
Ürün Açıklaması
MFS1S00-H020V 200G QSFP56 Aktif Optik Kablo
InfiniBand HDR ve 200GbE için VCSEL tabanlı MMF AOC - 20m uzunluk
NVIDIA MFS1S00-H020V, veri merkezlerindeki kısa mesafeli ara bağlantılar için tasarlanmış yüksek performanslı bir 200Gb/s QSFP56 aktif optik kablodur (AOC). 4x 50Gb/s PAM4 modülasyonunu destekler, hat başına seçilebilir yeniden zamanlama özelliğine sahiptir ve InfiniBand HDR ve 200 Gigabit Ethernet sistemleri için güvenilir, güç verimli bağlantı sağlar.
Ürün Genel Bakışı
NVIDIA MFS1S00-H020V, çok modlu fiber üzerinden 200Gb/s toplam bant genişliği sağlayan, QSFP56 VCSEL tabanlı aktif optik bir kablodur (AOC). Her uçta dört bağımsız optik alıcı-vericiyi entegre eder, her biri PAM4 modülasyonu ile 50Gb/s'ye kadar hızda çalışır. Kablo, SFF-8665 ve SFF-8636 standartlarıyla tam uyumludur, tak-çalıştır kurulumu ve I²C yönetimini destekler. Her uç için tipik 5.0W güç tüketimi (yeniden zamanlama etkinleştirildiğinde) ile, 100 metreye kadar olan bağlantılar için bakır kablolara enerji verimli bir alternatif sunar.
Ana Özellikler
- Veri hızı: 200Gb/s'ye kadar (4x 50Gb/s PAM4)
- Protokol desteği: InfiniBand HDR, 200GbE
- Mesafe: Çok modlu fiber üzerinden 100m'ye kadar
- Düşük güç: Tipik 5.0W her uç için (yeniden zamanlama ile)
- Tak-çalıştır: QSFP56 form faktörü, SFF-8665 uyumlu
- Yönetim: DDM'li SFF-8636 I²C arayüzü
- Programlanabilir: Rx çıkış genliği ve ön-vurgu
- Uyumluluk: RoHS, Sınıf 1 lazer güvenliği
Teknoloji ve Tasarım
MFS1S00-H020V, 850nm dalga boyunda VCSEL (Dikey Oyuklu Yüzey Yayan Lazer) teknolojisini yüksek hızlı çok modlu fiber ile birlikte kullanır. Her hat, hem iletim hem de alma yolları için bağımsız yeniden zamanlama özelliğine sahiptir, bu da bağlantı boyunca üstün sinyal bütünlüğü sağlar. Kablo, optik güç, sıcaklık, voltaj ve sapma akımının gerçek zamanlı takibi için dijital teşhis izleme (DDM) özelliğini entegre eder. Programlanabilir Tx dengeleme ve Rx çıkış genliği/ön-vurgu, değişen ana kart koşulları için ince ayar yapılmasına olanak tanır.
Tipik Dağıtımlar
- InfiniBand HDR ağları: HPC kümelerinde anahtarları sunuculara ve depolamaya bağlama
- 200GbE toplama: Üst raf veya yaprak-omurga mimarilerinde SN3700 ve SN4600 anahtarlarını bağlama
- Veri merkezi ara bağlantıları: Raflar arasında veya bir sıra içinde kısa mesafeli (100m'ye kadar) bağlantılar
- Yapay Zeka/Makine Öğrenmesi eğitim kümeleri: GPU tabanlı sistemler için düşük gecikmeli, yüksek bant genişlikli bağlantı
Uyumluluk
Anahtarlar: NVIDIA Spectrum SN3700, SN4600 serisi ve 200G InfiniBand veya Ethernet'i destekleyen diğer QSFP56 donanımlı anahtarlar.
Adaptörler / DPU'lar: ConnectX-6, ConnectX-7, BlueField-2/3 (QSFP56 portlu).
Protokoller: InfiniBand HDR (100G/200G) ve 200GbE (IEEE 802.3bs).
Uyumluluk sisteme bağlıdır; doğrulanmış yapılandırmalar için sistem seviyesi ürün yeterlilik raporuna bakın.
Özellikler
| Parametre | Değer |
|---|---|
| Ürün Tipi | Aktif Optik Kablo (AOC), QSFP56 |
| Veri Hızı | 200Gb/s (4x 50Gb/s PAM4) |
| Fiber Tipi | Çok Modlu (MMF) |
| Dalga Boyu | 850nm VCSEL |
| Mesafe (OM3/OM4) | 100m'ye kadar |
| Besleme Gerilimi | 3.3V (3.135V - 3.465V) |
| Güç Tüketimi (her uç için, yeniden zamanlama ile) | Tipik 5.0W |
| Çalışma Kasa Sıcaklığı | 0 °C ila 70 °C |
| Depolama Sıcaklığı | -40 °C ila 85 °C |
| Bağıl Nem (Çalışma) | 5% - 85% |
| Konnektör Tipi | QSFP56 (SFF-8665 uyumlu) |
| Yönetim Arayüzü | I²C (SFF-8636) |
| Dijital Teşhis (DDM) | Tx/Rx gücü, sıcaklık, voltaj, sapma akımı |
| Yasal Düzenlemeler | CB, cTUVus, CE, FCC Sınıf A, ICES, RCM, VCCI, Sınıf 1 lazer |
| Uzunluk (H020V) | 20 metre |
Seçim Rehberi
| Sipariş Parça Numarası | Açıklama | Uzunluk |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Diğer uzunluklar veya özel seçenekler için lütfen satış ekibimizle iletişime geçin.
Avantajlar
- Genişletilmiş menzil: Pasif bakır DAC'lardan önemli ölçüde daha uzun, 100m'ye kadar
- Düşük güç tüketimi: Her uç için 5.0W, genel veri merkezi güç bütçesini azaltır
- Esnek hız seçimi: Hız seçimi aracılığıyla hem NRZ (EDR) hem de PAM4 (HDR) modlarını destekler
- Sağlam sinyal bütünlüğü: Programlanabilir dengeleme ve yeniden zamanlama güvenilir bağlantı performansı sağlar
- Kolay kurulum: İtme-çekme mandallı, tak-çalıştır QSFP56 form faktörü
Servis ve Destek
Yetkili bir NVIDIA Mellanox ortağı olarak Hong Kong Starsurge Group şunları sunar:
- InfiniBand ve Ethernet ağ tasarımı için teknik ön satış danışmanlığı
- Gerçek zamanlı takip ve gümrükleme desteği ile küresel lojistik
- Üretim hatalarına karşı standart 1 yıl garanti
- NVIDIA anahtar ve adaptör platformları için firmware uyumluluk danışmanlığı
- E-posta veya telefon aracılığıyla çok dilli destek (İngilizce, Mandarin, Kantonca)
Sıkça Sorulan Sorular
S: AOC ve DAC arasındaki fark nedir?
C: AOC (Aktif Optik Kablo), pasif bakır DAC'lardan (tipik olarak ≤5m) daha uzun menzil (100m'ye kadar) elde etmek için entegre alıcı-vericilere sahip optik fiber kullanır, aynı zamanda daha düşük ağırlık ve daha iyi EMI bağışıklığı sunar.
S: Bu kabloyu 100G veya 40G anahtarlarla kullanabilir miyim?
C: Evet, 100G veya 40G uygulamaları için NRZ modunda (25.78125 Gb/s) çalışabilir, ancak 200G PAM4 için optimize edilmiştir. Hız seçimi kayıtları buna göre yapılandırılmalıdır.
S: Kablonun bükülme yarıçapı nedir?
C: Minimum bükülme yarıçapı 30 mm'dir.
S: Kablo tak-çalıştır mı?
C: Evet, tamamen tak-çalıştır özelliğine sahiptir ve ana bilgisayar sistemini kapatmadan canlı takma/çıkarma işlemini destekler.
Kullanım Önlemleri
- Kirlenmeyi önlemek için kurulumdan önce konektörlerdeki koruyucu toz kapaklarını takılı tutun
- Düşük ekleme kaybı sağlamak için eşleştirmeden önce onaylı optik konektör temizleyicileri kullanın
- Kabloyu 30 mm minimum bükülme yarıçapından daha sık bükmekten kaçının
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun
- Konnektörleri çekmeyin; takma/çıkarma için çekme tırnağını veya mandalı kullanın
Hong Kong Starsurge Group Hakkında
Hong Kong Starsurge Group Co., Limited, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008'den bu yana, anahtarlar, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve optik modüller dahil olmak üzere ağ ekipmanlarıyla dünya çapında müşterilere hizmet vermekteyiz. Deneyimli satış ve teknik ekiplerimiz, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi çeşitli sektörlere destek vermektedir. Güvenilirlik, performans ve ölçeklenebilirlik konusundaki müşteri odaklı taahhüdümüz üzerine kurulu özelleştirilmiş çözümler, küresel lojistik ve çok dilli destek sunuyoruz.
Anahtar Bilgiler
Parça numarası: MFS1S00-H020V
Form faktörü: QSFP56 (SFF-8665)
Veri hızı: 200Gb/s (4x50G PAM4)
Mesafe: 100m'ye kadar (OM4)
Protokoller: InfiniBand HDR, 200GbE
Güç: Her uç için tipik 5.0W
Uyumluluk Matrisi
| Cihaz Tipi | Desteklenen Platformlar |
|---|---|
| InfiniBand Anahtarları | NVIDIA Quantum-2, SB7800, SB7900 serisi |
| Ethernet Anahtarları | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Adaptörler / DPU'lar | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Üçüncü Taraf | 200G destekleyen QSFP56 donanımlı anahtarlar (uyumluluğu doğrulayın) |
Alıcı Kontrol Listesi
- Anahtar/adaptör portunuzun QSFP56 ve 200G PAM4 veya NRZ'yi desteklediğini onaylayın
- Gerekli kablo uzunluğunu doğrulayın (H020V = 20m)
- Sisteminizin gerekli protokolü (InfiniBand HDR veya 200GbE) desteklediğinden emin olun
- QSFP56 modülü için güç bütçesini ve soğutmayı kontrol edin
- Doğrulanmış yapılandırmalar için sistem seviyesi yeterlilik raporunu inceleyin
