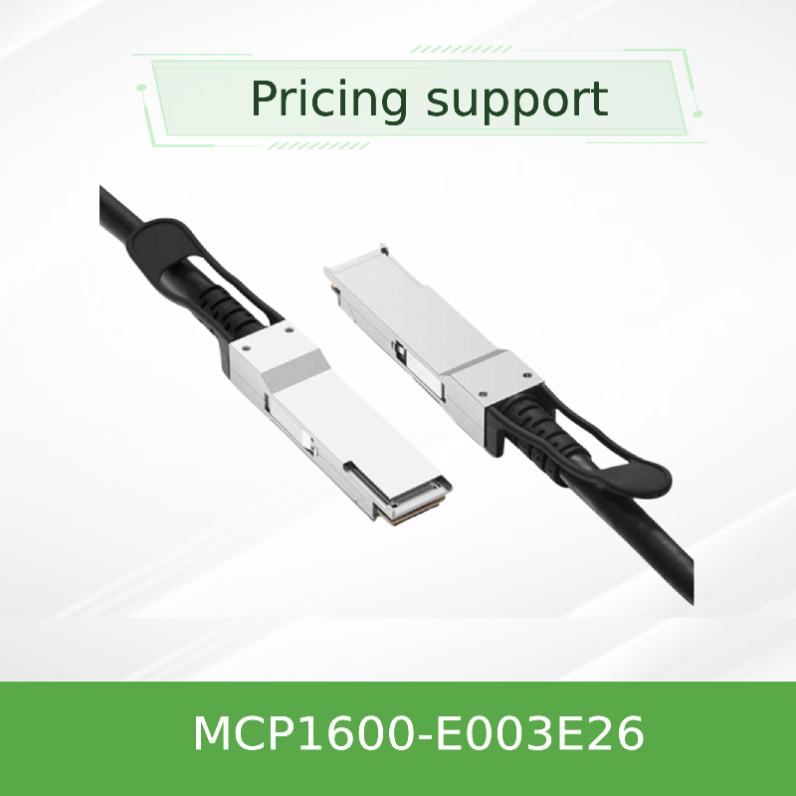

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Pasif Bakır Kablo
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E003E26 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Garanti: | 1 Yıl | İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka |
|---|---|---|---|
| Kablo Uzunluğu: | 3 metre | Anahtar kelime: | Mellanox DAC kablosu |
| Durum: | Yeni ve orijinal | Tip: | Mellanox AOC kablosu |
| Kullanılabilirlik: | Stoklamak | Teknoloji: | İnfiniband |
| Vurgulamak: | NVIDIA Mellanox 100G QSFP28 DAC kablosu,InfiniBand EDR pasif bakır kablosu,Mellanox MCP1600-E003E26 100G kablosu |
||
Ürün Açıklaması
NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Pasif Bakır Kablo
NVIDIA Mellanox QSFP28 DAC 100Gb/s InfiniBand EDR ve 100GbE için pasif DAC - 3m, 26AWG, LSZH
Ürün Genel Görünümü
BuNVIDIA Mellanox MCP1600‐E003E26QSFP28 pasif bakır kablosu olup, her biri 25Gb/s hızında çalışan dört yüksek hızlı bakır çifti üzerinden 100Gb/s toplam bant genişliği sağlar. SFF‐8665 ve SFF‐8636 standartlarına tam uyumludur.Ürün tanımlaması için entegre EEPROM ile sıcak takılabilir kurulum ve I2C yönetimini desteklemekTipik bir güç tüketimi sadece 0.1W ile, InfiniBand EDR ve 100GbE ortamlarında kısa menzilli bağlantılar için (en fazla 5m) son derece enerji verimli ve uygun maliyetli bir çözüm sunar.
Temel Özellikler
- Veri hızı:100Gb/s'ye kadar (4× 25Gb/s NRZ)
- Protokol desteği:InfiniBand EDR, 100GbE
- Ultra düşük güç:0.1W tipik tüketim
- Sıcak fişle bağlanabilir:QSFP28 biçim faktörü, SFF‐8665 uyumlu
- Yönetim:SFF‐8636 EEPROM ile I2C arayüzü
- Bit hata oranı:Mellanox sistemleri ile 1E-15'ten daha iyi
- Ceket:LSZH (Düşük Duman Sıfır Halogen), siyah
- Uygunluk:RoHS, LF/HF PCB
Teknoloji ve Tasarım
MCP1600‐E003E26, her biri mükemmel sinyal bütünlüğü ile 25Gb/s NRZ sinyallemesini desteklemek için tasarlanmış dört kalkanlı çift eksenli bakır çifti kullanır.Kablo, erişim ve esneklik arasındaki en iyi dengeyi sağlamak için 26AWG ölçümlüdür.LSZH ceket, yangın durumunda düşük duman ve sıfır halogen emisyonu sağlar, bu da sıkı güvenlik gereksinimleri olan veri merkezi ortamları için idealdir.Her kablo, en iyi performans ve dayanıklılığı garanti etmek için fabrikada test edilmiştir..
Tipik Görevler
- InfiniBand EDR kumaşları:HPC kümelerindeki sunuculara ve depolama alanlarına anahtarları bağlayın.
- 100GbE toplama:Top-of-rack anahtarları ve sunucular arasındaki kısa menzilli bağlantılar.
- Veri merkezi bağlantıları:Racks içindeki veya bitişik racks arasındaki maliyet etkin bağlantılar (≤5m).
- AI/ML eğitim kümeleri:GPU tabanlı sistemler için düşük gecikme, yüksek bant genişliği bağlantısı.
Uyumluluk
Anahtarlar:NVIDIA Mellanox Quantum, Spectrum serisi ve 100G InfiniBand veya Ethernet'i destekleyen diğer QSFP28 donanımlı anahtarlar.
Adaptörler / DPU:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 ve QSFP28 portları.
Protokoller:InfiniBand EDR (100G) ve 100GbE (IEEE 802.3bj).
Uyumluluk sisteme bağlıdır; onaylanmış yapılandırmalar için sistem düzeyinde ürün niteliği raporuna bakın.
Adaptörler / DPU:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 ve QSFP28 portları.
Protokoller:InfiniBand EDR (100G) ve 100GbE (IEEE 802.3bj).
Uyumluluk sisteme bağlıdır; onaylanmış yapılandırmalar için sistem düzeyinde ürün niteliği raporuna bakın.
Özellikler
| Parametreler | Değer |
|---|---|
| Ürün Türü | Pasif Doğrudan Bağlama Bakır Kablo (DAC), QSFP28 |
| Veri oranı | 100Gb/s (4× 25Gb/s NRZ) |
| Kablo Ölçüsü | 26 AWG |
| Kablo çapı | 9.4 ± 0.4 mm |
| Minimum Eğiliş Yarıçapı (Tek) | 47 mm |
| Minimum Eğilme Yarıçapı (Tekrarlanan/Tasarım) | 94 mm |
| Uzunluk Toleransı | ±50 mm |
| Güçlendirme Voltajı | 3.3V (3.135V - 3.465V) |
| Güç tüketimi | 0.1W tipik |
| Karakteristik impedans | 100Ω (90-110Ω aralığı) |
| Yayılma Gecikmesi | 4.5 ns/m (bilgisiz) |
| Çalışma odası sıcaklığı | 0 °C - 70 °C |
| Depolama sıcaklığı | -40 °C - 85 °C |
| Nitelikli Nem (Çalışma) | 5% - 85% |
| Bit Hata Hızı (BER) | < 1E-15 Mellanox sistemleri ile |
| Ceket malzemesi | LSZH (Düşük Duman Sıfır Halogen), Siyah |
| Bağlantı tipi | QSFP28 (SFF-8665 uyumlu) |
| Yönetim Arayüzü | EEPROM ile I2C (SFF‐8636) |
| Uygunluk | RoHS, LF/HF PCB |
| Uzunluk (E003E26) | 3 metre. |
Seçim Rehberi
| Sipariş bölüm numarası | Açıklama | Uzunluk | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 m | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 m | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
Not: 5m'den fazla uzunluk için, lütfen aktif optik kablo (AOC) seçenekleri için satış ekibimizle iletişime geçin.
Avantajlar
- Maliyet etkinliği:Kısa menzilli bağlantılar için optik alıcılardan önemli ölçüde daha düşük maliyetli.
- Ultra düşük güç:0.1W tüketimi genel veri merkezi güç bütçesini azaltır.
- Düşük gecikme:Pasif bakır minimum yayılma gecikmesini sağlar (4,5 ns/m).
- Güvenilir performans:Mellanox sistemleri ile 1E-15'den daha iyi BER.
- Kolay dağıtım:Sıcak takılabilir QSFP28 form faktörü, itme-çekme kilitli.
Hizmet ve Destek
Yetkili NVIDIA Mellanox ortağı olarak, Hong Kong Starsurge Group şunları sağlar:
- InfiniBand ve Ethernet kumaş tasarımı için satış öncesi teknik danışmanlık.
- Gerçek zamanlı izleme ve gümrük resmi desteği ile küresel lojistik.
- Bir yıllık sınırlı donanım garantisi, parçaların onarımı veya değiştirilmesini kapsar.
- NVIDIA anahtar ve adaptör platformları için sabit yazılım / uyumluluk tavsiyesi.
- E-posta veya telefon yoluyla çok dilli destek (İngilizce, Mandarin, Kantonca).
Sıkça Sorulan Sorular
S: DAC ve AOC arasındaki fark nedir?
A: Bir DAC (Direct Attach Copper Cable), kısa menzilli bağlantılar için pasif bakır çiftler kullanır (5 metreye kadar),bir AOC (Aktif Optik Kablo) daha uzun mesafeler için (100m'ye kadar) entegre alıcılarla optik fiber kullanırkenDAC'lar kısa bağlantılar için daha uygun maliyetlidir.
S: Bu kabloyu 40G veya 25G bağlantıları ile kullanabilir miyim?
Cevap: Kablo 100G (4×25G) çalışması için optimize edilmiştir. Uygun bir şerit yapılandırması olmadan 40G veya 25G sadece portlarıyla uyumlu olmayabilir.
S: Bu kablo için en az bükme yarıçapı nedir?
A: Tek bükme yarıçapı 47 mm'dir. Tekrarlanan veya montajlı bükmeler için minimum yarıçap 94 mm'dir.
S: Kablo sıcak bağlanabilir mi?
C: Evet, tam olarak sıcak takılabilir ve ana sistemi kapatmadan canlı ekleme / çıkarmayı destekler.
S: Hangi garanti veriliyor?
A: Mellanox LinkX DAC'ları, parçaların onarımı veya değiştirilmesini kapsayan 1 yıllık sınırlı donanım garantisi içerir.
Elde Etme Önlemleri
- Kirlenmenin önlenmesi için monte edilene kadar bağlantılara koruyucu toz kapakları koyun.
- Kabloyu belirtilen minimum bükme yarıçapından daha sıkı bükmekten kaçının (47 mm tek, 94 mm tekrar).
- Bağlantıları çekmeyin; yerleştirmek/çıkartmak için çekme düğmesini veya kilitlemeyi kullanın.
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun.
- Kablonun aşırı gerilmeye veya ezici kuvvetlere maruz kalmadığından emin olun.
Hong Kong Starsurge Grubu hakkında
Hong Kong Starsurge Group Co., LimitedTeknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır.Kablosuz erişim noktalarıDeneyimli satış ve teknik ekibimiz hükümet, sağlık, imalat, eğitim, finans ve işletme gibi çeşitli endüstrileri destekliyor.Özel çözümler sunuyoruz., küresel lojistik ve çok dilli destek - hepsi güvenilirlik, performans ve ölçeklenebilirlik konusunda müşteri önceliği taahhüdüne dayanmaktadır.
Temel Bilgiler
Parça numarası:MCP1600‐E003E26
Form faktörü:QSFP28 (SFF-8665)
Veri hızı:100Gb/s (4×25G NRZ)
Uzunluk:3.0 m
Kablo ölçer:26 AWG
Protokoller:InfiniBand EDR, 100GbE
Güç:0.1W tipik
Ceket:LSZH, Siyah
Form faktörü:QSFP28 (SFF-8665)
Veri hızı:100Gb/s (4×25G NRZ)
Uzunluk:3.0 m
Kablo ölçer:26 AWG
Protokoller:InfiniBand EDR, 100GbE
Güç:0.1W tipik
Ceket:LSZH, Siyah
Uyumluluk Matrisi
| Cihaz Türü | Desteklenen Platformlar |
|---|---|
| InfiniBand anahtarları | NVIDIA Mellanox Quantum, SB7800, SB7900 serisi |
| Ethernet anahtarları | NVIDIA Mellanox Spektrum SN2000, SN3000, SN4000 serileri |
| Adaptörler / DPU'lar | ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 |
| Üçüncü taraf | 100G'yi destekleyen QSFP28 ile donatılmış anahtarlar (uyumu kontrol edin) |
Alıcı Kontrol Listesi
- Değiştirici/adapter bağlantı noktanızın QSFP28 ve 100G NRZ'yi desteklediğini doğrulayın.
- Gerekli kablo uzunluğunu kontrol edin (E003E26 = 3.0m).
- Sisteminizin gerekli protokolü (InfiniBand EDR veya 100GbE) desteklediğinden emin olun.
- Kablo ölçümünün (26 AWG) mekanik yönlendirme gereksinimlerini karşıladığını kontrol edin.
- Onaylanmış yapılandırmalar için sistem düzeyinde yeterlilik raporunu gözden geçirin.
