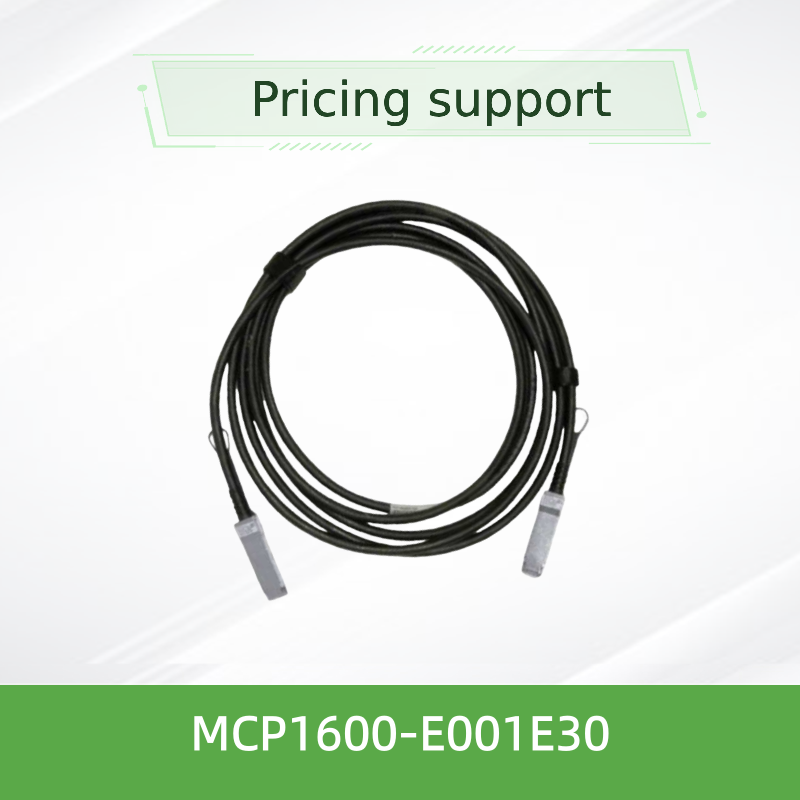

Mellanox Anahtarlar için 100G QSFP28 Doğrudan Takılan Bakır Kablo MCP1600-E001E30 1m
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E001E30 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo Uzunluğu: | 3 metre |
| İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | Mellanox için 100G QSFP28 DAC kablosu,Mellanox anahtar uyumlu QSFP28 kablosu,1m QSFP28 doğrudan takılan bakır kablo |
||
Ürün Açıklaması
NVIDIA Mellanox QSFP28 DAC 100Gb/s Kablo
MCP1600-E001E30 100G QSFP28 Doğrudan Bağlantı Bakır Kablo - InfiniBand EDR ve 100GbE için Pasif DAC – 1m, 30AWG, LSZH
Ürün Genel Bakışı
NVIDIA Mellanox MCP1600-E001E30her biri 25Gb/s hızında çalışan dört adet yüksek hızlı bakır çifti üzerinden 100Gb/s toplam bant genişliği sağlayan bir QSFP28 pasif bakır kablodur. SFF-8665 ve SFF-8636 standartlarıyla tam uyumludur, sıcak takılabilir kurulumu ve ürün kimliği için entegre EEPROM ile I²C yönetimini destekler. Sadece 0.1W tipik güç tüketimiyle, InfiniBand EDR ve 100GbE ortamlarında kısa mesafeli bağlantılar (5m'ye kadar) için son derece enerji verimli, uygun maliyetli bir çözüm sunar.Temel Özellikler
Veri Hızı:
- 100Gb/s (4*25G NRZ)Protokol Desteği:
- InfiniBand EDR, 100GbEGüç:
- 0.1W tüketim, genel veri merkezi güç bütçesini azaltırSıcak Takılabilir:
- QSFP28 form faktörü, SFF-8665 uyumluYönetim:
- EEPROM ile SFF-8636 I²C arayüzüHata Bit Oranı:
- Mellanox sistemleriyle 1E-15'ten daha iyiKılıf:
- LSZH, SiyahUyumluluk:
- RoHS, LF/HF PCBTeknoloji ve Tasarım
MCP1600-E001E30, her biri 25Gb/s NRZ sinyalini mükemmel sinyal bütünlüğü ile desteklemek üzere tasarlanmış dört adet korumalı ikiz eksenli bakır çifti kullanır. Kablo, dar alanlarda maksimum esneklik için 30AWG ölçüsüne ve 7.1mm dış çapa sahiptir. LSZH kılıfı, yangın durumunda düşük duman ve sıfır halojen emisyonu sağlayarak sıkı güvenlik gereksinimlerine sahip veri merkezi ortamları için idealdir. Her kablo, kutudan çıktığı anda en iyi performansı ve dayanıklılığı garanti etmek için fabrikada test edilmiştir.
Tipik Dağıtımlar
InfiniBand EDR ağları:
- HPC kümelerinde anahtarları sunuculara ve depolamaya bağlama100GbE toplama:
- Raf üstü anahtarlar ve sunucular arasındaki kısa mesafeli bağlantılarVeri merkezi ara bağlantıları:
- Raflar içinde veya bitişik raflar arasında uygun maliyetli bağlantılar (≤5m)Yapay Zeka/Makine Öğrenmesi eğitim kümeleri:
- GPU tabanlı sistemler için düşük gecikmeli, yüksek bant genişlikli bağlantıUyumluluk
Anahtarlar:
NVIDIA Mellanox Quantum, Spectrum serisi ve 100G InfiniBand veya Ethernet'i destekleyen diğer QSFP28 donanımlı anahtarlar.Adaptörler / DPU'lar:
QSFP28 portlarına sahip ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3.Protokoller:
InfiniBand EDR, 100GbEUyumluluk sisteme bağlıdır; doğrulanmış yapılandırmalar için sistem seviyesi ürün yeterlilik raporuna bakın.
Özellikler
Parametre
| Değer | Ürün Tipi |
|---|---|
| Pasif Doğrudan Bağlantı Bakır Kablo (DAC), QSFP28 | Veri Hızı |
| 100Gb/s (4* 25Gb/s NRZ) | Tel Ölçüsü |
| 30 AWG | Kablo Çapı |
| 7.1 ± 0.35 mm | Minimum Bükülme Yarıçapı (Tek) |
| 35.5 mm | Minimum Bükülme Yarıçapı (Tekrarlanan/Montaj) |
| 71 mm | Uzunluk Toleransı |
| ±25 mm | Besleme Gerilimi |
| 3.3V (3.135V – 3.465V) | Güç Tüketimi |
| 0.1W tipik | Karakteristik Empedans |
| 100Ω (90–110Ω aralığı) | Yayılma Gecikmesi |
| 4.5 ns/m (bilgilendirici) | Çalışma Kasa Sıcaklığı |
| 0 °C ila 70 °C | Depolama Sıcaklığı |
| –40 °C ila 85 °C | Bağıl Nem (Çalışma) |
| 5% – 85% | Hata Bit Oranı (BER) |
| < 1E-15 Mellanox sistemleriyle | Kılıf Malzemesi |
| LSZH (Düşük Duman Sıfır Halojen), Siyah | Konnektör Tipi |
| QSFP28 (SFF-8665 uyumlu) | Yönetim Arayüzü |
| EEPROM ile I²C (SFF-8636) | Uyumluluk |
| RoHS, LF/HF PCB | Uzunluk (E001E30) |
| 1 metre | Seçim Kılavuzu |
Sipariş Parça Numarası
| Açıklama | Uzunluk | AWG | MCP1600-E00AE30 |
|---|---|---|---|
| 100G QSFP28 DAC, IB EDR | 5.0 m | 30 | MCP1600-E02AE26 |
| 100G QSFP28 DAC, IB EDR | 5.0 m | 30 | MCP1600-E02AE26 |
| 100G QSFP28 DAC, IB EDR | 5.0 m | 30 | MCP1600-E02AE26 |
| 100G QSFP28 DAC, IB EDR | 5.0 m | 30 | MCP1600-E02AE26 |
| 100G QSFP28 DAC, IB EDR | 5.0 m | 26 | Not: 5m üzerindeki uzunluklar için aktif optik kablo (AOC) seçenekleri için lütfen satış ekibimizle iletişime geçin. |
| 100G QSFP28 DAC, IB EDR | 5.0 m | 26 | Not: 5m üzerindeki uzunluklar için aktif optik kablo (AOC) seçenekleri için lütfen satış ekibimizle iletişime geçin. |
| 100G QSFP28 DAC, IB EDR | 5.0 m | 26 | Not: 5m üzerindeki uzunluklar için aktif optik kablo (AOC) seçenekleri için lütfen satış ekibimizle iletişime geçin. |
| 100G QSFP28 DAC, IB EDR | 5.0 m | 26 | Not: 5m üzerindeki uzunluklar için aktif optik kablo (AOC) seçenekleri için lütfen satış ekibimizle iletişime geçin. |
Avantajlar
Uygun Maliyetli:
- Kısa mesafeli bağlantılar için optik alıcılardan önemli ölçüde daha düşük maliyetUltra Düşük Güç:
- 0.1W tüketim, genel veri merkezi güç bütçesini azaltırDüşük Gecikme:
- Pasif bakır minimum yayılma gecikmesi sağlar (4.5 ns/m)Güvenilir Performans:
- Mellanox sistemleriyle 1E-15'ten daha iyi BERKolay Kurulum:
- İtme-çekme mandalı ile sıcak takılabilir QSFP28 form faktörüServis ve Destek
Yetkili bir NVIDIA Mellanox ortağı olarak Hong Kong Starsurge Group şunları sunar:
InfiniBand ve Ethernet ağ tasarımı için satış öncesi teknik danışmanlık
- Gerçek zamanlı takip ve gümrükleme desteği ile küresel lojistik
- Parça onarımını veya değişimini kapsayan 1 yıllık sınırlı donanım garantisi
- NVIDIA anahtar ve adaptör platformları için firmware/uyumluluk danışmanlığı
- E-posta veya telefon aracılığıyla çok dilli destek (İngilizce, Mandarin, Kantonca)
- Sıkça Sorulan Sorular
S: DAC ve AOC arasındaki fark nedir?
C: DAC (Doğrudan Bağlantı Bakır Kablo), kısa mesafeli bağlantılar (5m'ye kadar) için pasif bakır çiftleri kullanırken, AOC (Aktif Optik Kablo) daha uzun mesafeler (100m'ye kadar) için entegre alıcı-vericilere sahip optik fiber kullanır. DAC'ler kısa bağlantılar için daha uygun maliyetlidir.
S: Bu kabloyu 40G veya 25G portlarıyla kullanabilir miyim?
C: Kablo, 100G (4*25G) çalışması için optimize edilmiştir. Doğru kanal yapılandırması olmadan 40G veya yalnızca 25G portlarıyla uyumlu olmayabilir.
S: Bu kablonun minimum bükülme yarıçapı nedir?
C: Tek bükülme yarıçapı 35.5 mm'dir. Tekrarlanan veya montaj bükülmeleri için minimum yarıçap 71 mm'dir.
S: Kablo sıcak takılabilir mi?
C: Evet, tamamen sıcak takılabilir ve ana bilgisayar sistemini kapatmadan canlı takma/çıkarma işlemini destekler.
S: Ne kadar garanti veriliyor?
C: Mellanox LinkX DAC'ler, parça onarımını veya değişimini kapsayan 1 yıllık sınırlı donanım garantisi içerir.
Kullanım Önlemleri
Kirlenmeyi önlemek için kurulumdan önce konektörlerde koruyucu toz kapaklarını takılı tutun
- Kabloyu belirtilen minimum bükülme yarıçapından (35.5 mm tek, 71 mm tekrarlanan) daha sık bükmekten kaçının
- Takma/çıkarma için çekme tırnağını veya mandalı kullanın, konektörleri çekmeyin
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun
- Kabloya aşırı gerilim veya ezilme kuvvetleri uygulanmadığından emin olun
- Hong Kong Starsurge Group Hakkında
Hong Kong Starsurge Group Co., Limited
ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008'den beri dünya çapında müşterilere anahtarlar, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve optik modüller dahil olmak üzere ağ ekipmanları tedarik etmektedir. Deneyimli satış ve teknik ekiplerimiz, kamu, sağlık, üretim, eğitim, finans ve kurumsal gibi çeşitli sektörlere hizmet vermektedir. Güvenilirlik, performans ve ölçeklenebilirlik konusundaki müşteri odaklı taahhüdümüz üzerine kurulu özelleştirilmiş çözümler, küresel lojistik ve çok dilli destek sunuyoruz.Temel Bilgiler
Parça numarası:
MCP1600-E001E30Form faktörü:
QSFP28 (SFF-8665)Veri hızı:
100Gb/s (4*25G NRZ)Uzunluk:
1.0 mTel ölçüsü:
30 AWGProtokoller:
InfiniBand EDR, 100GbEGüç:
0.1W tipikKılıf:
LSZH, SiyahUyumluluk Matrisi
Cihaz Tipi
| Desteklenen Platformlar | InfiniBand Anahtarları |
|---|---|
| NVIDIA Mellanox Quantum, SB7800, SB7900 serisi | Ethernet Anahtarları |
| NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 serisi | Adaptörler / DPU'lar |
| ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 | Üçüncü Taraf |
| 100G destekleyen QSFP28 donanımlı anahtarlar (uyumluluğu doğrulayın) | Alıcı Kontrol Listesi |
Anahtar/adaptör portunuzun QSFP28 ve 100G NRZ'yi desteklediğini onaylayın
- Gerekli kablo uzunluğunu doğrulayın (E001E30 = 1.0m)
- Sisteminizin gerekli protokolü (InfiniBand EDR veya 100GbE) desteklediğinden emin olun
- Kablo ölçüsünün (30 AWG) mekanik yönlendirme gereksinimlerinizi karşıladığını kontrol edin
- Doğrulanmış yapılandırmalar için sistem seviyesi yeterlilik raporunu inceleyin
- İlgili Ürünler
MCP1600-E00AE30 – 0.5m, 30 AWG varyantı
- MCP1600-E01AE30 – 1.5m, 30 AWG varyantı
- MCP1600-E005E26 – 5m, 26 AWG varyantı
- MFS1S00-HxxxV – daha uzun menzil için 200G QSFP56 AOC
- MMA1Z00-NS400 – 400G QSFP112 alıcı-verici
