NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE Aktif Optik Kablo 50m
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFA1A00-C050 |
| Belge: | MFA1A00-xxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Kurşun zamanı: | Stoka göre |
| Teknoloji: | ethernet | Uzunluk: | 5m |
| Besleme gerilimi: | -0.3-3.6 | Veri giriş voltajı: | -0.3-4.465 |
| Vurgulamak: | NVIDIA 100G QSFP28 MMF AOC,100GbE Aktif Optik Kablo 50m,Nvidia Kablosu 100GbE performansı ile |
||
Ürün Açıklaması

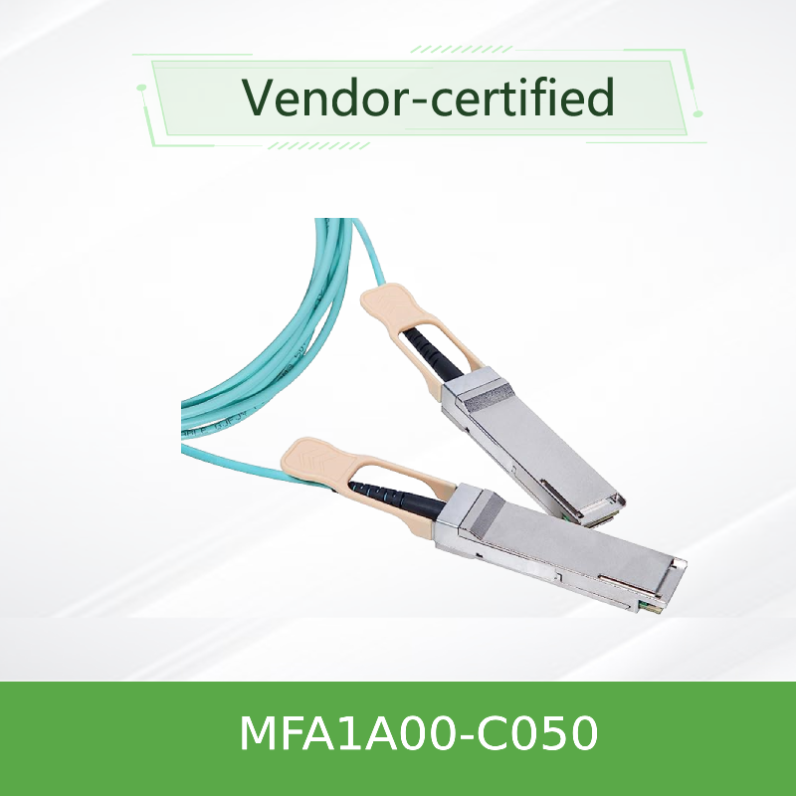

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
Veri merkezlerinde orta menzilli ara bağlantılar için tasarlanmış yüksek performanslı 100 Gb/sn QSFP28 aktif optik kablo. 100 Gigabit Ethernet ve InfiniBand EDR sistemlerinde güvenilir, güç açısından verimli bağlantı için şerit başına seçilebilir yeniden zamanlama ile 4x 25 Gb/sn NRZ modülasyonunu destekler.
Ürün Genel Bakışı
NVIDIA MFA1A00-C050, çok modlu fiber üzerinden 100 Gb/sn toplam bant genişliği sağlayan, VCSEL tabanlı bir QSFP28 aktif optik kablodur. Bu 50 metrelik varyant, her uçta 25,78 Gb/sn'ye kadar NRZ modülasyonu ile çalışan dört bağımsız optik alıcı-vericiye sahip, menzil ve maliyet arasında optimum bir denge sunar. SFF-8665 ve SFF-8636 standartlarıyla tam uyumludur, sıcak takılabilir kurulumu ve I²C yönetimini, yeniden zamanlama etkinleştirildiğinde uç başına yalnızca 2,2 W tipik güç tüketimiyle destekler.
Ana Özellikler
- Veri hızı: 100 Gb/sn'ye kadar (4x 25,78 Gb/sn NRZ)
- Protokol desteği: 100GbE, InfiniBand EDR
- Menzil: Çok modlu fiber üzerinden 100 m'ye kadar
- Düşük güç: Uç başına tipik 2,2 W (yeniden zamanlama ile)
- Sıcak takılabilir: QSFP28 form faktörü, SFF-8665 uyumlu
- Yönetim: DDM'li SFF-8636 I²C arayüzü
- Programlanabilir: Rx çıkış genliği ve ön-vurgu, Tx giriş dengeleyicisi
- Uyumluluk: RoHS, Sınıf 1 lazer güvenliği
Teknoloji ve Tasarım
MFA1A00-C050, yüksek hızlı çok modlu fiber ile eşleştirilmiş 850 nm dalga boyunda VCSEL (Dikey Boşluklu Yüzey Yayan Lazer) teknolojisini kullanır. Her şerit, üstün sinyal bütünlüğü sağlayan hem iletim hem de alım yolları için bağımsız yeniden zamanlama özelliğine sahiptir. Kablo, optik güç, sıcaklık, voltaj ve sapma akımının gerçek zamanlı takibi için dijital teşhis izleme (DDM) özelliğini entegre eder. Programlanabilir Tx dengeleme ve Rx çıkış genliği/ön-vurgu, değişen ana kart koşulları için ince ayar yapılmasına olanak tanır. LSZH (Düşük Dumanlı Sıfır Halojen) ceket, veri merkezi ortamlarında güvenliği sağlar.
Tipik Dağıtımlar
- 100GbE veri merkezleri: Raf üstü anahtarları sunuculara ve depolama sistemlerine satırlar boyunca bağlama
- InfiniBand EDR ağları: Orta menzilli ara bağlantı gerektiren yüksek performanslı bilgi işlem kümeleri
- Bulut hizmet sağlayıcıları: Genel ve özel bulutlar için uygun maliyetli 100G bağlantısı
- Yapay Zeka/Makine Öğrenmesi eğitim kümeleri: GPU tabanlı sistemler için yüksek bant genişlikli, düşük gecikmeli bağlantılar
- Kurumsal kampüs ağları: Dağıtım ve çekirdek anahtarlar arasındaki toplama bağlantıları
Uyumluluk
Anahtarlar: NVIDIA Spectrum serisi, NVIDIA Quantum serisi ve QSFP28 donanımlı diğer 100GbE veya InfiniBand EDR destekli anahtarlar.
Adaptörler / DPU'lar: QSFP28 bağlantı noktalarına sahip ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3.
Protokoller: 100GbE (IEEE 802.3bm) ve InfiniBand EDR.
Uyumluluk sisteme bağlıdır; doğrulanmış yapılandırmalar için sistem düzeyindeki ürün yeterlilik raporuna bakın.
Özellikler
| Parametre | Değer |
|---|---|
| Ürün Tipi | Aktif Optik Kablo (AOC), QSFP28 |
| Veri Hızı | 100 Gb/sn (4x 25,78 Gb/sn NRZ) |
| Fiber Tipi | Çok Modlu (MMF) |
| Dalga Boyu | 850nm VCSEL |
| Menzil (OM3/OM4) | 100 m'ye kadar |
| Besleme Gerilimi | 3,3V (3,135V - 3,465V) |
| Güç Dağılımı (uç başına, yeniden zamanlama yok) | Tipik 1,5W / Maks 1,8W |
| Güç Dağılımı (uç başına, yeniden zamanlama ile) | Tipik 2,2W / Maks 2,5W |
| Çalışma Kasa Sıcaklığı | 0 °C - 70 °C |
| Depolama Sıcaklığı | -40 °C - 85 °C |
| Bağıl Nem (Çalışma) | 5% - 85% |
| Konnektör Tipi | QSFP28 (SFF-8665 uyumlu) |
| Yönetim Arayüzü | DDM'li I²C (SFF-8636) |
| Dijital Teşhis (DDM) | Tx/Rx gücü, sıcaklık, voltaj, sapma akımı |
| Hata Oranı (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Yasal Düzenlemeler | CB, cTUVus, CE, FCC Sınıf A, ICES, RCM, VCCI, Sınıf 1 lazer |
| Uzunluk (C050) | 50 metre |
Güç tüketimi, yeniden zamanlama yapılandırmasına bağlı olarak değişir. Daha düşük bit hızları için (yeniden zamanlama olmadan), güç tüketimi azalır.
Seçim Kılavuzu
| Sipariş Parça Numarası | Açıklama | Uzunluk | Protokol |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
InfiniBand EDR varyantları için MFA1A00-Exxx serisini kullanın. 100GbE için MFA1A00-Cxxx serisini kullanın. Talep üzerine başka uzunluklar da mevcuttur.
Avantajlar
- Genişletilmiş menzil: 50m uzunluk, raf-raf ve sıra-sıra bağlantıları için esneklik sağlar
- Düşük güç tüketimi: Uç başına 2,2W (yeniden zamanlama ile) veri merkezi güç bütçesini azaltır
- Esnek hız desteği: Seçilebilir yeniden zamanlama, hem 25G hem de daha düşük bit hızlarını destekler
- Sağlam sinyal bütünlüğü: Programlanabilir dengeleme ve yeniden zamanlama, güvenilir bağlantı performansı sağlar
- Kolay dağıtım: İtme-çekme mandallı sıcak takılabilir QSFP28 form faktörü
- Dijital teşhis: Bağlantı sağlığı ve performansının gerçek zamanlı izlenmesi
Hizmet ve Destek
Yetkili bir NVIDIA ortağı olarak Hong Kong Starsurge Group şunları sunar:
- 100G ağ mimarisi ve kablolama tasarımı için teknik satış öncesi danışmanlık
- Gerçek zamanlı takip ve gümrükleme desteği ile küresel lojistik
- Standart NVIDIA donanım garantisi kapsamı
- NVIDIA anahtar ve adaptör platformları için firmware ve uyumluluk danışmanlığı
- E-posta veya telefon aracılığıyla çok dilli destek (İngilizce, Mandarin, Kantonca)
Sıkça Sorulan Sorular
S: AOC ve DAC arasındaki fark nedir?
C: AOC (Aktif Optik Kablo), pasif bakır DAC'lerden (tipik olarak ≤5m) daha uzun menzil (100m'ye kadar) elde etmek için entegre alıcı-vericilere sahip optik fiber kullanır ve aynı zamanda daha düşük ağırlık ve daha iyi EMI bağışıklığı sunar.
S: Bu kabloyu InfiniBand EDR anahtarlarıyla kullanabilir miyim?
C: Evet, MFA1A00 serisi hem InfiniBand EDR (E serisi) hem de 100GbE (C serisi) destekler. EDR için MFA1A00-Exxx varyantlarını kullanın.
S: C serisi ve E serisi arasındaki fark nedir?
C: C serisi 100GbE uygulamaları için optimize edilmiştir, E serisi ise InfiniBand EDR için optimize edilmiştir. Her ikisi de aynı fiziksel donanımı kullanır ancak farklı firmware yapılandırmalarına sahip olabilir.
S: Kablonun minimum bükülme yarıçapı nedir?
C: Minimum bükülme yarıçapı 30 mm'dir.
S: Kablo sıcak takılabilir mi?
C: Evet, tamamen sıcak takılabilir ve ana bilgisayar sistemini kapatmadan canlı takma/çıkarma işlemini destekler.
S: Bu kablonun maksimum mesafesi nedir?
C: MFA1A00 serisi OM3/OM4 çok modlu fiber üzerinden 100m'ye kadar destekler. C050 varyantı 50m'dir.
Kullanım Önlemleri
- Kirlenmeyi önlemek için kurulumdan önce konektörlerdeki koruyucu toz kapaklarını takılı tutun
- Düşük ekleme kaybı sağlamak için eşleştirmeden önce onaylı optik konektör temizleyicileri kullanın
- Kabloyu 30 mm minimum bükülme yarıçapından daha sık bükmekten kaçının
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun
- Konnektörlere çekmeyin; takma/çıkarma için çekme tırnağını veya mandalı kullanın
Hong Kong Starsurge Group Hakkında
Hong Kong Starsurge Group Co., Limited, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyonu çözümleri sağlayıcısıdır. 2008'den beri dünya çapında müşterilere anahtarlar, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve optik modüller dahil olmak üzere ağ ekipmanları tedarik etmektedir. Deneyimli satış ve teknik ekiplerimiz, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi çeşitli sektörlere hizmet vermektedir. Güvenilirlik, performans ve ölçeklenebilirlik konusundaki müşteri odaklı taahhüdümüz üzerine kurulu özelleştirilmiş çözümler, küresel lojistik ve çok dilli destek sunuyoruz.
Anahtar Bilgiler
Parça numarası: MFA1A00-C050
Form faktörü: QSFP28 (SFF-8665)
Veri hızı: 100 Gb/sn (4x25G NRZ)
Uzunluk: 50 m
Protokol: 100GbE
Güç (yeniden zamanlama ile): Tipik 2,2W / uç
Menzil: 100 m'ye kadar
Ceket: LSZH, Aqua
Uyumluluk Matrisi
| Cihaz Tipi | Desteklenen Platformlar |
|---|---|
| Ethernet Anahtarları | NVIDIA Spectrum SN2000/SN3000/SN4000 serisi, üçüncü taraf 100G anahtarlar |
| InfiniBand Anahtarları | NVIDIA Quantum, SB7800, SB7900 serisi (E serisi varyantlarla) |
| Adaptörler / DPU'lar | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Üçüncü Taraf | 100G destekli QSFP28 donanımlı anahtarlar (uyumluluğu doğrulayın) |
Alıcı Kontrol Listesi
- Anahtar/adaptör bağlantı noktanızın QSFP28 ve 100G NRZ'yi desteklediğini onaylayın
- Gerekli kablo uzunluğunu doğrulayın (C050 = 50m)
- Sisteminizin gerekli protokolü (100GbE veya InfiniBand EDR) desteklediğinden emin olun
- Uygulamanız için yeniden zamanlamanın gerekip gerekmediğini belirleyin (100G için varsayılan olarak etkin)
- QSFP28 modülü için güç bütçesini ve soğutmayı kontrol edin
- Doğrulanmış yapılandırmalar için sistem düzeyindeki yeterlilik raporunu inceleyin
