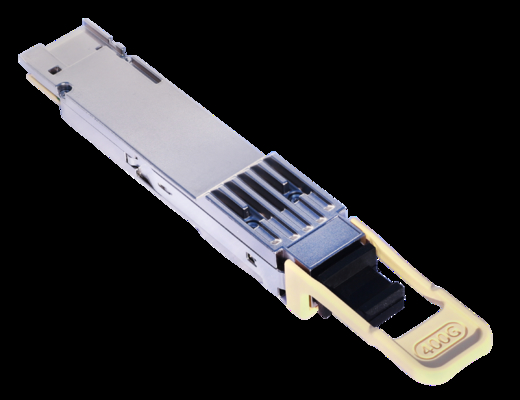

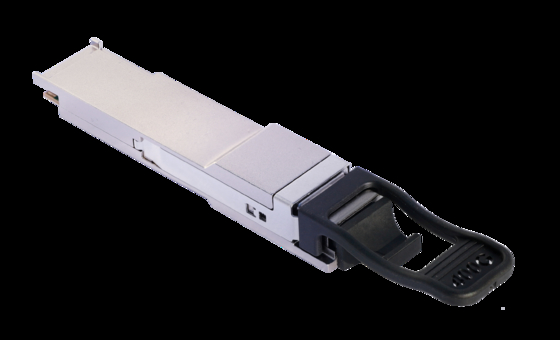

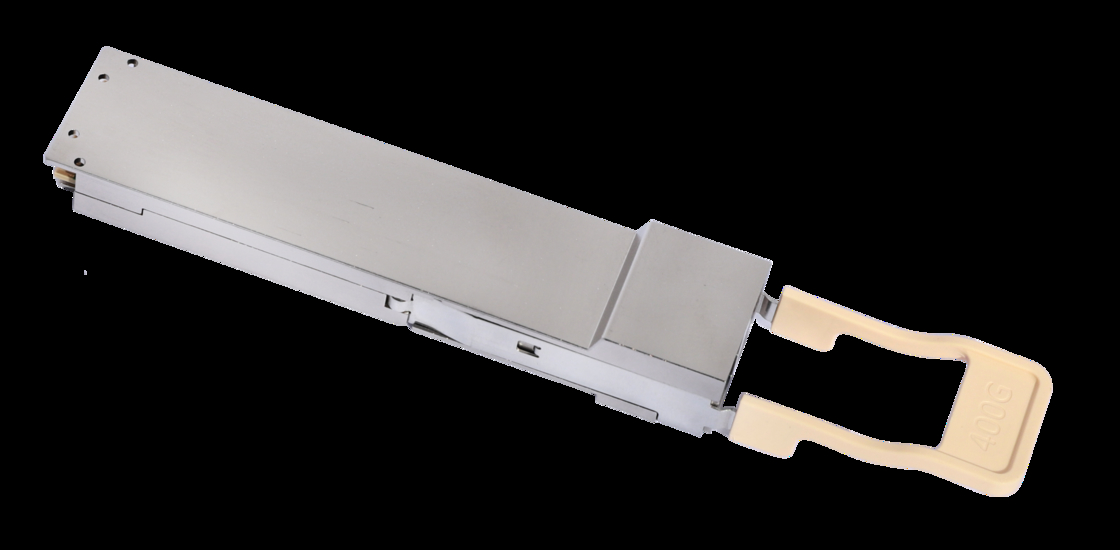

400g Qsfp Dd Dr4 Cc-Osfp04sr4-12D Tek Mod, Çok Mod Optik Alıcı Modülü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | starsurge |
| Sertifika: | CE, ISO, RoHS, GS |
| Model numarası: | 400g QSFP DD DR4 CC-QSFD04DR4-12D |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 50 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Karton |
| Teslim süresi: | Miktara göre |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 100pcs/ay |
|
Detay Bilgi |
|||
| Model no.: | CC-OSFP04SR4-12D | Destek ağı: | RDMA |
|---|---|---|---|
| Bilgi içeriği: | Veri | durum: | Yeni |
| Hız: | 400g | Moda: | DR4 |
| Taşıma paketi: | Paketleme | Spesifikasyon: | 400*265*100mm |
| Köken: | Çin | Üretim kapasitesi: | 50000 |
Ürün Açıklaması
400G OSFP SR4 Alıcı
CC-OSFP04SR4-12D
Özellikleri
l Sıcak takılabilir OSFP400G SR4 multimod alıcı l OSFP RHS ile uyumlu
CMIS Rev 5.0 ve üstü revizyona uygun
l 100G-PAM4 elektrik ve optik modülasyonunun 4 kanalı
l Maksimum güç tüketimi 4 kanal ile 8.5W ve 2 kanal ile 6.5W
OM3'te 70 metreye kadar ve OM4'te 100 metreye kadar erişim
l 200Gb/s NDR200 alıcı olarak çalışır ve 2 fiber bölücü uçları vardır.
Başvurular
l InfiniBand NDR
FEC ile 400G SR4 uygulamaları
L 4 x 100GbE çıkış uygulaması
Açıklama
CC-OSFP04SR4-12D OSFP alıcı modülleri, 400 Gigabit Ethernet veya InfiniBand bağlantılarında 100m'ye kadar çok modlu liflerde kullanılmak üzere tasarlanmıştır. OSFP MSA, IEEE P802.3db/D3 ile uyumludur.0 ve IEEE P802.3ck. OSFP MSA tarafından belirtildiği gibi I2C arayüzü üzerinden dijital teşhis fonksiyonları kullanılabilir. Optik alıcı, Uygulama Notu AN-2038'de açıklandığı gibi RoHS uyumludur.
Parametreler | Simge | - Min. | Tipik | - Max. - Hayır. | Birim | Notlar |
Çalışma odası sıcaklığı | TOPR | 0 | - | 70 | oC | |
Güç kaynağı voltajı | VCC | 3.135 | 3.3 | 3.465 | V | |
Anlık konuşma akımı Atotplug | ICC_IP | - | - | 3600 | mA | |
Sürekli en yüksek akım | ICC_SP | - | - | 3000 | mA | |
Maksimum Güç Bozulması ((400G) | PD | - | - | 8.5 | W | |
Maksimum Güç Bozulması ((200G) | PD | - | - | 6.5 | W | |
Maksimum güç dağılımı, düşük PowerMode | PDLP | - | - | 1.5 | W | |
İşaretleme Rateper Lane | SRL | - | 53.125 | - | GBd | PAM4 |
I2CClockRate | - | -100 | - | 400 | KHz | |
Güç kaynağı Gürültü Toleransı (10Hz -10MHz) | - | - | - | 66 | mV | |
RxDifferentialData çıkış yükü | - | - | 100 | - | Ohm. | |
OperatingDistance ((OM3) | - | 2 | - | 70 | m | |
OperatingDistance ((OM4) | - | 2 | - | 100 | m |
Parametreler | Simge | - Min. | Tipik | - Max. - Hayır. | Birim | Notlar |
Dalga boyu | λC | 844 | 850 | 863 | nm | |
RMS spektrum genişliği | Önemli değil | 0.6 | nm | |||
Ortalama fırlatma gücü, her yol | AOPL | - Dört.6 | - | 4.0 | dBm | 1 |
Dış Optik Modülasyon Amplituda (OMAouter), her şerit | TOMA | - İki.6 | 3.5 | dBm | 2 | |
Göndericiler ve DispersionEye PAM4 ((TDECQ) için kapanış, Her yol | TDECQ | - | - | 4.4 | dB | |
OFF Transmitter'ın ortalama fırlatma gücü, her şerit | TOFF | - | - | -30 | dBm | |
Yokolma oranı, her yol | Acil Servis | 2.5 | - | dB | ||
RIN21.4OMA | RIN | - | - | -132 | dB/Hz | |
OptikDönüştürmeDayanıklılık kaybı | Sıcaklık | - | 12 | dB | ||
İletici yansıması | TR | - | - | -26 | dB | 3 |
Parametreler | Simge | - Min. | Tipik | - Max. - Hayır. | Birim | Notlar |
Dalga boyu | λC | 842 | 850 | 863 | nm | |
Hasar Sınırı, ortalama optik Güç, her yol | AOPD | 5 | - | - | dBm | |
Ortalama Alıcı Gücü, her şerit | AOPR | - Altı.3 | - | 4.0 | dBm | |
Alıcı Gücü (OMAouter), Her yol | OMAR | - | - | 3.5 | dBm | |
AlıcıYansıtıcı | RR | - | - | -26 | dB | |
Alıcı Duyarlılığı (OMAouter), Her yol | SOMA | - | - | - Dört.4 | dBm | 1 |
Stresli Alıcı Duyarlılığı (OMA) | SRS | - | - | - Bir.8 | dBm | 2 |
Stres alıcı hassasiyet testi koşulları | ||||||
PAM4 için stresli göz kapatma | SECQ | 4.4 | dB | |||
OMAher saldırgan yolunun dışında | OMAouter | 3.5 | dBm | |||
Parametreler | Simge | - Min. | Tipik | - Max. - Hayır. | Birim | Notlar |
AC common-mode çıkış Voltajı ((RMS) | - | - | 25 | mV | ||
Farklı çıkış voltajı ((Longmode) | - | - | 845 | mV | ||
Farklı çıkış Voltajı (Kısayollu mod) | - | - | 600 | mV | ||
Yakın uç Göz yüksekliği, diferansiyel | 70 | - | - | mV | ||
Uzak uç Göz yüksekliği, diferansiyel | 30 | - | - | mV | ||
Far end pre-cursor ratio | - Dört.5 | - | 2.5 | % | ||
Farklı Bitiş Yanlışlığı | - | - | 10 | % | ||
Geçiş Zamanı ((min,%20'den%80'e) | 8.5 | - | - | ps | ||
DC ortak modVoltaj | - 350 dolar. | - | 2850 | mV |
Spesifikasyon
Parametreler | Simge | Min. | En fazla. | Birimler |
Güçlendirme Voltajı | Vcc | 0 | +3.6 | |
Depolama sıcaklığı | -40 | 85 | ||
Optik Alıcı Giriş | - | +5.4 | Ortalama, her yol |
