QSFP-DD 400G DR4 Tek Modlu, Çok Modlu Optik Alıcı-Verici Modülü, Yüksek Performanslı Ağ Oluşturma İçin
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | own |
| Sertifika: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model numarası: | 400g QSFP DD DR4 CC-QSFD04DR4-12D |
| Belge: | QSFP-DD 400G DR4.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | Face to face/bulk price |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | 3-7 gün spot mallar; Özelleştirme 2-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Ürün Açıklaması
400G DR4 QSFP-DD Optik Transceiver Modülü 500m Erişim, Düşük Güç, CMIS 4.0
1.QSFP-DD 400G DR4 Ürün Özetleri
CC-QSFD04DR4-12D yüksek performanslı biroptik alıcı modülü400G Ethernet uygulamaları için tasarlanmıştır. 500 metreye kadar tek modlu lif üzerinde hem 400G DR4 toplama hem de 4x100G kopma modlarını destekler. QSFP-DD MSA ve IEEE standartlarına uygun, buOptik modüldüşük güç tüketimi, gelişmiş yönetim arayüzü ve veri merkezi ve kurumsal ağlar için güvenilir performans sunar.
2. QSFP-DD 400G DR4 Anahtar Özellikleri
- 400GBASE-DR4 ve 100GBASE-DR çıkış modunu destekler
- 8° açılı uç yüzü olan MPO-12 konektörü
- Güç tüketimi < 8W (Hedef)
- Çalışma odası sıcaklığı: 0°C - 70°C
- CMIS 4.0 yönetim arayüzü
- Sıcak takılabilir QSFP-DD biçim faktörü
3. QSFP-DD 400G DR4 Teknolojisi ve Standartları
Modül IEEE 802.3-2022, QSFP-DD MSA ve CMIS 4 ile uyumludur.0Üstün sinyal bütünlüğü için PAM4 modülasyonu kullanır ve soğutulmuş EA-DFB lazerleri ve PIN fotodiyotlarını entegre eder.optik alıcı modülühem 400GAUI-8 hem de 100GAUI-2 elektrikli arayüzlerini destekler.
4Çalışma İlke
Alıcı, iç bir DSP vites kutusunu kullanarak sekiz 26.5625 GBd PAM4 elektrik şeridini dört 53.125 GBd optik kanala dönüştürür.Optik modülEntegre FEC desteği ile düşük BER sağlar.
5. QSFP-DD 400G DR4 Uygulamalar
- Veri merkezi bağlantıları
- Değiştirici ve yönlendirici bağlantıları
- Yüksek performanslı bilgisayar ağları
- Bulut altyapısı
6. QSFP-DD 400G DR4 Özellikleri
| Parametreler | Değer |
|---|---|
| Veri oranı | 400G (4x100G çıkışı) |
| Dalga boyu | 1304.51317.5 nm |
| Maksimum mesafe | SMF üzerinden 500m |
| Bağlantı | MPO-12 |
| Güç tüketimi | < 8W |
| Form Faktörü | QSFP-DD |
7. Avantajlar
- Düşük güç tasarımı işletme maliyetini azaltır
- QSFP28 ve QSFP+ portlarıyla geriye uyumlu
- Soğutulmuş EA-DFB lazerleri ile yüksek güvenilirlik
- CMIS üzerinden sağlam yönetim 4.0
8. Hizmet ve Destek
3 yıllık garanti, dünya çapında nakliye ve 24/24 teknik destek sunuyoruz. Özel yapılandırma ve toplu sipariş indirimleri mevcuttur.
9Sık Sorulan Sorular
S: Bu modül QSFP28 portlarıyla uyumlu mu?
C: Evet, QSFP-DD biçim faktörü mekanik ve elektrik açısından QSFP28 ve QSFP+ ile uyumludur.
S: Kanal başına maksimum veri hızı nedir?
A: Her kanal optik olarak 106.25 Gb/s ve elektrik olarak 53.125 Gb/s'yi destekler.
S: FEC'yi destekliyor mu?
A: Evet, hata düzeltmesi için RS ((544,514) tabanlı ana taraf FEC gerektirir.
10. Önlemler
- En az bükme yarıçapının ötesinde lif bükmekten kaçının
- Kurulum sırasında ESD'yi uygun bir şekilde kullanmayı sağlamak
- Belirtilen sıcaklık ve gerilim aralıkları içinde çalışmak
- Uyumlu makine donanımını ve yazılımını kullan
11Şirket Girişi

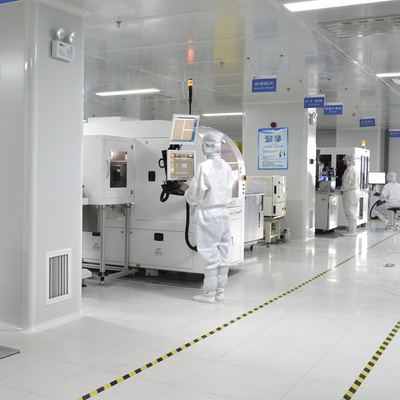

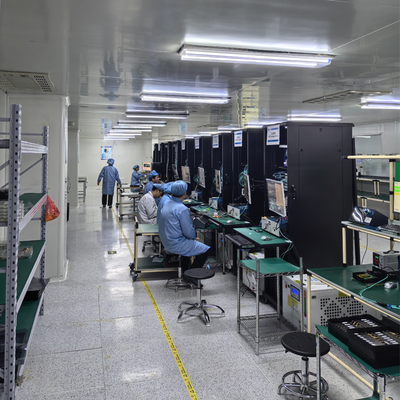

On yıldan fazla endüstri tecrübesiyle güçlü bir teknik ekip tarafından desteklenen büyük bir üretim tesisi işletiyoruz.ve ExtremeÜrün portföyümüzde ağ anahtarları, adaptörler, kablosuz erişim noktaları, denetleyiciler ve kablolar bulunur.Hızlı teslimatı sağlamak için 10 milyon dolarlık bir stok tuttuk ve 24 saat müşteri ve teknik destekle birlikte rekabetçi fiyatlar sunuyoruz.Profesyonel satış ve mühendislik ekibimiz küresel pazarda güvenilir bir üne sahip.
