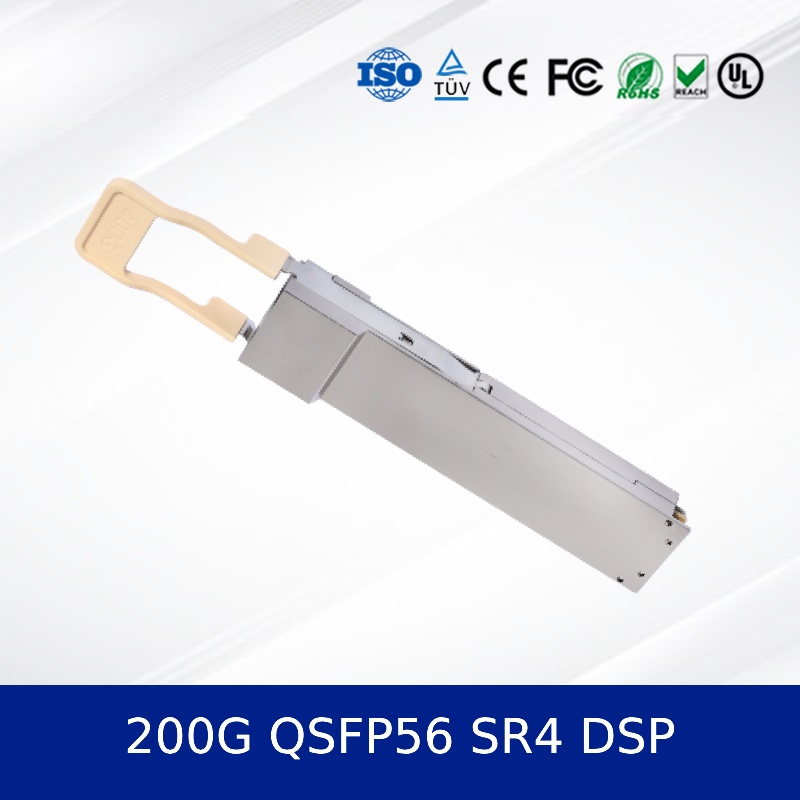

Ethernet Yüksek Performanslı 200G QSFP56 SR4 DSP Optik Alıcı-Verici Modülü Yeni
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | own |
| Sertifika: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model numarası: | 200G QSFP56 SR4 DSP |
| Belge: | 200G QSFP56 SR4 DSP.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 50 adet |
|---|---|
| Fiyat: | Face to face/bulk price |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | 3-7 gün spot mallar; Özelleştirme 2-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| İsim: | Optik alıcı -verici modülü | Model no.: | CC-QSFP02SR4-12C |
|---|---|---|---|
| Performans: | 200G QSFP56 SR4 DSP | Hız: | 200g |
| Spesifikasyon: | 400*265*100mm | Sıcak: | Evet |
| Besleme voltajı: | 3.3 V | Çalışma kasası sıcaklığı: | Ticari 0-70 ° C; 10G endüstriyel –40-85 ° C seçeneği sunar. |
| Yönetim / teşhis: | Yüksek hızlı: I²C ile CMIS Rev 5.0+; 10g: I²C ile SFF-8472 DDM. | Başvuru: | Veri merkezi Ethernet, HPC/Infiniband NDR, Bulut/Omurga ve Metro, Erişim ve Toplama. |
| Uyum / Çevre: | CE/FCC/UL/TUV/ROHS | Durum: | Yeni |
| Vurgulamak: | 200G Optik Alıcı Modülü,Ethernet Yüksek Performanslı Optik Alıcı-Verici Modülü,QSFP56 SR4 Optik Alıcı Modülü |
||
Ürün Açıklaması
200G QSFP56 SR4 Optik Alıcı Modülü-Güvenilir Performanslı Yüksek Hızlı Veri Merkezi bağlantısı
1. Ürüne Genel Bakış
.200g QSFP56 SR4Optik alıcı-verici modülü (model: CC-QSFP02SR4-12C), yüksek bant genişlikli veri merkezi ve yüksek performanslı bilgi işlem uygulamaları için tasarlanmış yüksek performanslı, sıcak plümanlı bir fiber optik çözeltidir. Şeridi başına 26.56 GBAUD'da çalışan 4 bağımsız kanalı destekleyerek 100 metreye kadar olan mesafeler için OM4 multimod fiber üzerinde 200 g'lik bir toplam veri hızı sunar. SFF-8679 ve CMIS 5.0 dahil olmak üzere endüstri standartlarına uygun olan bu optik alıcı-verici modülü, güvenilir birlikte çalışabilirlik ve üstün sinyal bütünlüğü sağlar.
2. 200g QSFP56 SR4 Temel Özellikleri
- Entegre CDR ile 4 kanallı paralel optik arayüz
- Sıcak-Çekilebilir QSFP56 Form Faktörü
- OM4 MMF'de 100m'ye kadar ve OM3 mmf'de 70m'ye kadar
- 850nm VCSEL ve PD Array teknolojisi
- 1180 Ma tipik tedarik akımı ile düşük güç tüketimi
- PAM4 modülasyonunu destekler
- MPO-12 APC Bağlayıcı Arayüzü
- CMIS 5.0 ve QSFP-DD Donanım Rev5.1 ile uyumlu
3. Temel Teknolojiler ve Standartlar
Bu optik alıcı -verici modülü, gelişmiş 850nm VCSEL ve fotodiyot dizi teknolojisi, PAM4 modülasyonu ve entegre saat ve veri kurtarma (CDR) devrelerinden yararlanır. SFF-8679, CMIS 5.0, QSFP-DD MSA ve IEC lazer güvenlik standartlarına uyarak zorlu ortamlarda sağlam ve uyumlu performans sağlar.
4. Çalışma prensibi
.200g QSFP56 SR4Modül, bir VCSEL dizisi aracılığıyla elektrik sinyallerini optik sinyallere dönüştürür. Dört şeridin her biri PAM4 modülasyonu kullanılarak 26.56 GBAUD'da çalışır. Alıcı tarafında, bir pim fotodiyot dizisi ve transimpedans amplifikatörü (TIA) gelen optik sinyalleri elektrik çıkışlarına geri dönüştürür. Entegre bir MCU, I²C iletişimi, başlatma ve düşük güçlü mod işlemi dahil olmak üzere dijital kontrol işlevlerini yönetir.
5. Uygulamalar
- Veri Merkezi Bağlantıları ve Omurga Yaprağı Mimarileri
- Yüksek performanslı bilgi işlem (HPC) kümeleri
- Bulut Altyapısı ve Kurumsal Ağ
- AI ve Makine Öğrenimi Eğitim Ağları
6. 200g QSFP56 SR4 Spesifikasyonlar
| Parametre | Min | Tip | Maksimum | Birim |
|---|---|---|---|---|
| Şerit başına veri hızı | - | 26.56 | - | Gbaud |
| Çalışma sıcaklığı | 0 | 25 | 70 | ° C |
| Besleme voltajı | 3.135 | 3.3 | 3.465 | V |
| TX Çıktı Gücü | -6.5 | - | 4 | DBM |
| Alıcı hassasiyeti | -8.4 | - | 4 | DBM |
7. Avantajlar
- Önceki nesillere kıyasla bit başına daha yüksek yoğunluk ve daha düşük güç
- Geliştirilmiş sinyal bütünlüğü için üstün TDECQ performansı
- Büyük anahtar ve yönlendirici platformları ile uyumluluk için tasarlanmıştır
- Sağlam inşaat ve titiz testler uzun vadeli güvenilirliği sağlar
8. Servis ve Destek
Kapsamlı bir garanti, hızlı teslimat ve 7/24 teknik destek sunuyoruz. Ekibimiz sorunsuz dağıtım sağlamak için entegrasyon yardımı ve uyumluluk doğrulaması sağlar. Toplu sipariş indirimleri ve özelleştirilmiş etiketleme seçenekleri mevcuttur.
9. Sık sorulan sorular
S: Bu optik alıcı -verici modülü tarafından desteklenen maksimum mesafe nedir?
C: OM4'te 100m'ye ve OM3 multimod fiberde 70m'ye kadar destekler.
S: Bu modül QSFP28 bağlantı noktalarıyla uyumlu mu?
C: Elektriksel olarak uyumlu olsa da, lütfen 200g oranları ve MPO-12 bağlantısı için ana bilgisayar sistem desteğini doğrulayın.
S: Dijital Diagnostics İzlemeyi (DDM) destekliyor mu?
C: Evet, I²C arayüzü ve CMIS 5.0 uyumluluğu aracılığıyla.
10. Önlemler
- Statik elektriğe maruz kalmaktan kaçının. ESD güvenli kullanım prosedürlerini kullanın.
- Alıcı -vericinin hasarını önlemek için operasyonda bağlantıyı kesmeyin.
- Optik bağlantı bozulmasını önlemek için temiz MPO konektörlerinden emin olun.
- Sınıf 1 lazer güvenlik standartlarına uygundur. Doğrudan optik aletlerle görüntülenmeyin.
11. Şirket Giriş

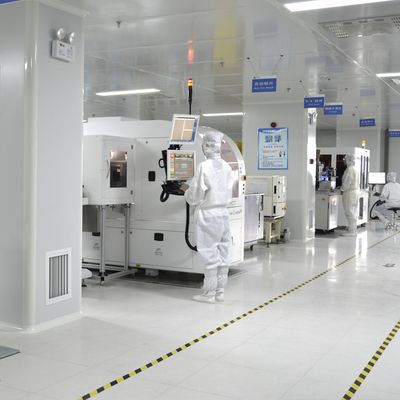

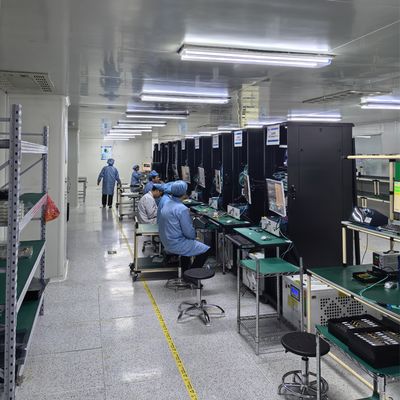

On yılı aşkın bir endüstri deneyimiyle, güçlü bir teknik ekip tarafından desteklenen büyük ölçekli bir üretim tesisi işletiyoruz. Anahtarlar, ağ adaptörleri, kablosuz erişim noktaları ve kablolar dahil olmak üzere çok çeşitli orijinal yepyeni ağ ürünlerine sahip küresel bir müşteriye hizmet veriyoruz. Envanterimiz 10 milyon birimi aşıyor ve rekabetçi fiyatlandırma ve güvenilir hizmet ile büyük hacimlerde ürün tedarik etmemizi sağlıyor. Mellanox, Ruckus, Aruba ve Extreme gibi önde gelen markalar için yetkili bir distribütörüz.
