Yüksek hızlı optik alıcı-verici modülü 100G QSFP28 CWDM4 2km, omurga ve metro, erişim ve toplama için
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | own |
| Sertifika: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model numarası: | 100g qsfp28 cwdm4 2km |
| Belge: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 50 adet |
|---|---|
| Fiyat: | Face to face/bulk price |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | 3-7 gün spot mallar; Özelleştirme 2-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Vurgulamak: | 2km 100G QSFP28 CWDM4,2km optik alıcı modülü |
||
Ürün Açıklaması

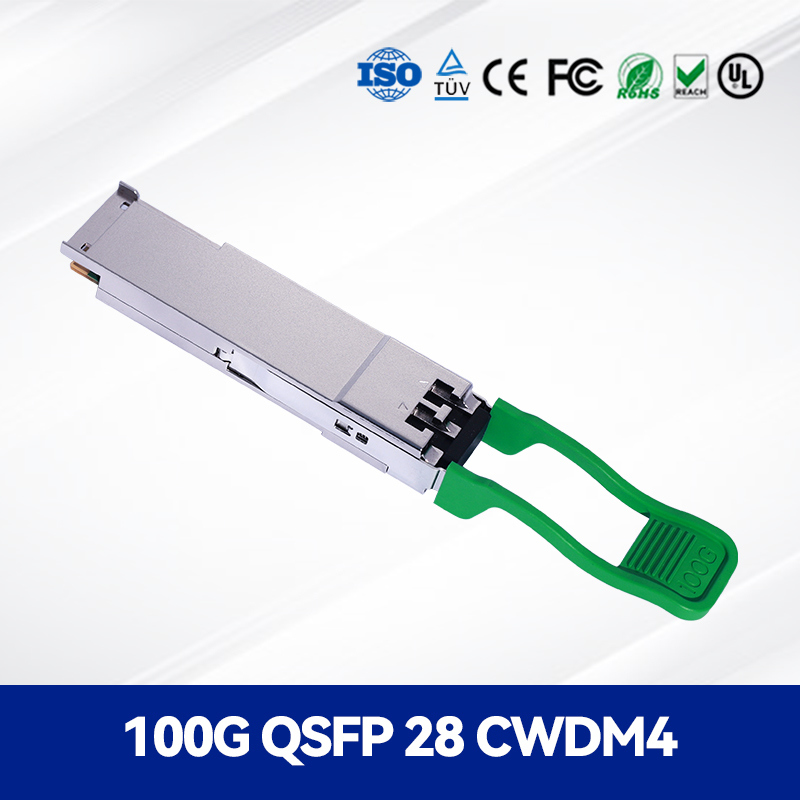

100G QSFP28 CWDM4 Optik Alıcısı 2km Erişim, 4x25G, DDM Desteği
1Ürün Genel Görünümü
Bu100G QSFP28 CWDM4 Optik Alıcı (CC-QKKCC0L-SD)100 Gigabit Ethernet uygulamaları için tasarlanmış yüksek performanslı, sıcak takılabilir optik modüldür.CWDM4 MSAStandart ve tek modlu fiber (SMF) üzerinden 2km'ye kadar veri aktarımını destekler.Alıcı, 1270~1330nm aralığında dört CWDM şeridi kullanır ve gerçek zamanlı performans izleme için dijital teşhis izleme (DDM) özelliğine sahiptirVeri merkezleri, kurumsal ağlar ve yüksek performanslı bilgisayar ortamları için idealdir.
2Temel Özellikler
- Veri hızı: 4x25.78125 Gbps (100G Ethernet)
- Uçuş: Tek modlu fiber üzerinden 2km'ye kadar
- Dalga boyları: 1271nm, 1291nm, 1311nm, 1331nm
- Güç tüketimi: ≤3.5W
- Çalışma sıcaklığı: 0°C - 70°C
- Sıcak takılabilir QSFP28 biçim faktörü
- Dijital Teşhis İzleme (DDM)
- RoHS uyumlu
3Teknoloji ve Standartlar
Alıcı,CWDM teknolojisive şunlara uymaktadır:
- 100G CWDM4 MSA Spesifikasyonu
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSA donanım Rev 4.1
- IEC 60825-1 Lazer Güvenlik Sınıf 1
- RoHS 6/6 Uyumluluğu
4Çalışma İlke
Modül, soğutulmamış dağıtılmış geri bildirim (DFB) lazerleri kullanarak 25,78125 Gbps'lik dört elektrik şeridini dört CWDM optik sinyali haline dönüştürür.Optik sinyalleri aktarmak için tek bir lif içine multipleks edilirAlıcı ucunda, bir demultiplexer dalga boylarını ayırır, daha sonra PIN fotodiyotlar tarafından elektrik sinyallerine dönüştürülür.Entegre CDR devreleri, 2 km bağlantı boyunca sinyal bütünlüğünü sağlar.
5Uygulamalar
- Veri merkezi bağlantıları ve omurilik
- Yüksek hızlı Ethernet anahtarları ve yönlendiriciler
- Sunucu ve depolama alanı ağları (SAN)
- Yüksek performanslı bilgisayar kümeleri
- Ağ yük dengeleyicileri ve merkezleri
6Özellikler
| Parametreler | Değer | Birim |
|---|---|---|
| Veri oranı | 4x25.78125 | Gbps |
| Maksimum mesafe | 2 | km |
| Dalga boyları | 1271/1291/1311/1331 | nm |
| Güç tüketimi | ≤3.5 | W |
| Güçlendirme Voltajı | 3.3 | V |
| Çalışma sıcaklığı | 0 ila +70 | °C |
| Bağlantı | Çift LC | - |
| DDM Desteği | - Evet. | - |
7. Avantajlar ve Satış Noktaları
- 100G LR4 çözümlerine uygun maliyetli alternatif
- Soğutulmamış CWDM teknolojisi güç tüketimini azaltır
- Gerçek zamanlı izleme için kapsamlı dijital teşhis
- Veri merkezi kullanımı için geniş çalışma sıcaklık aralığı
- CWDM4 MSA'ya tam uyum, birlikte çalışmayı sağlar
8. Hizmet ve Destek
Tüm alıcılar 5 yıllık garanti ve ömür boyu teknik destek ile birlikte gelir.Toplu siparişler için özel etiketleme ve uyumluluk testi hizmetleri mevcuttur.
9Sık Sorulan Sorular
S: CWDM4 ve LR4 arasındaki fark nedir?
C: CWDM4, daha geniş kanal aralığı ile kaba dalga boyutu bölünmesi multipleksini kullanır ve LR4'e kıyasla 2km uygulamaları için daha uygun maliyetli hale gelir.
S: Bu alıcı dijital teşhisleri destekliyor mu?
C: Evet, sıcaklık, voltaj, TX gücü, RX gücü ve lazer yanılımı akımı izlemek için tam DDM işlevselliği sağlar.
S: Ne tür bir lif gerekiyor?
A: En iyi performans için OS2 özelliği ile tek modlu fiber (SMF) önerilir.
10. Önlemler
- Sadece tek modlu fiber (SMF) ile kullanın.
- En az bükme yarıçapının ötesinde lif bükmekten kaçının
- Sinyal bozulmasını önlemek için optik bağlantıları temiz tutun
- İşleme ve kurulum sırasında ESD önlemlerine uyun
- Maksimum nominal sıcaklıktan fazla çalışmayın.

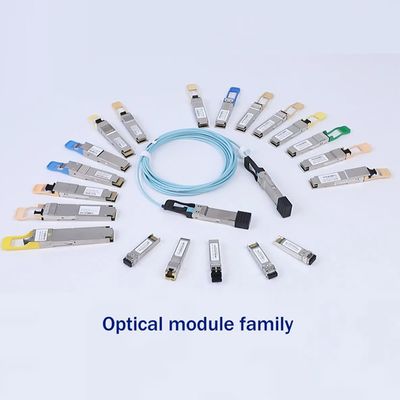

11Şirket Girişi
Yıldız fırtınasıYüksek kaliteli optik transceiver üretimi konusunda uzmanlaştık.Ağ kartlarıÜrünlerimiz dünya çapında veri merkezlerinde, kurumsal ağlarda ve telekomünikasyon altyapılarında kullanılmaktadır.Büyük stok seviyelerini koruyoruz ve kapsamlı teknik destekle rekabetçi fiyatlar sunuyoruz..
