100G QSFP28 BIDI SR Optik Alıcı-Verici Modülü Yüksek Yoğunluklu Düşük Güçlü Çift Dalga Boyu Tasarımı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | own |
| Sertifika: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model numarası: | 100g qsfp28 bidi sr |
| Belge: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | Face to face/bulk price |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | 3-7 gün spot mallar; Özelleştirme 2-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Ürün Açıklaması

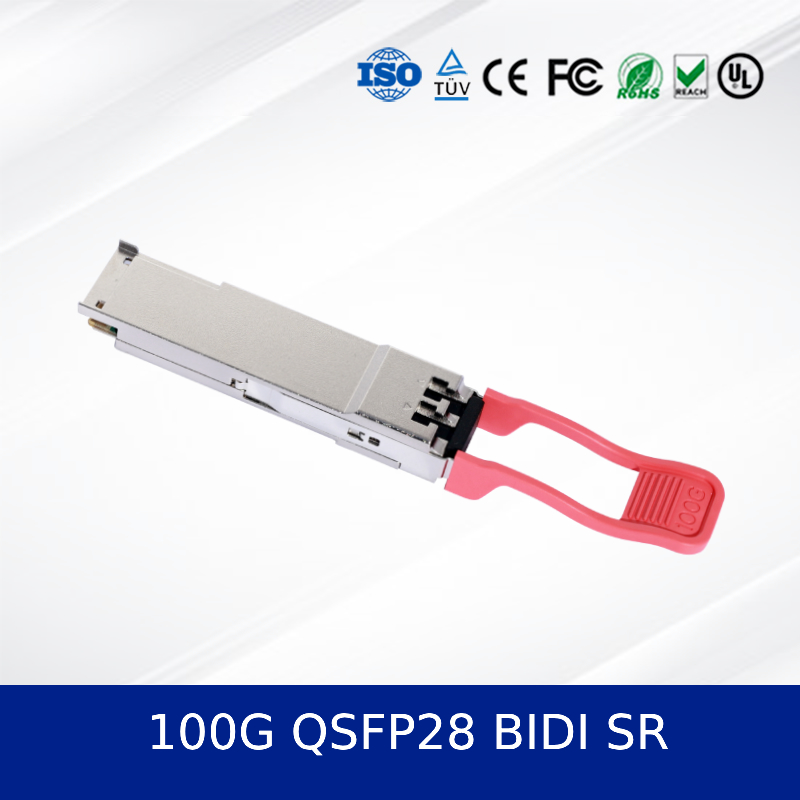

100G QSFP28 BIDI SR Optik Alıcı-Verici Modülü — Yüksek Yoğunluklu, Düşük Güç Tüketimi, Çift Dalga Boylu Tasarım
1. 100G QSFP28 BIDI SR Ürüne Genel Bakış
100G QSFP28 BIDI SR, yeni nesil veri merkezleri ve yüksek hızlı ağ uygulamaları için tasarlanmış, yüksek performanslı bir 100G QSFP28 Çift Yönlü (BIDI) SR optik alıcı-verici modülüdür. Bu optik modül, tek bir fiber üzerinden çift yönlü iletişimi sağlamak için çift dalga boylu VCSEL teknolojisini (850nm/908nm) kullanarak, çok modlu fiber üzerinden hem 100G hem de 40G Ethernet hızlarını destekler. QSFP28 MSA ve SFF-8636 standartlarına uygundur, tak-çıkar özelliği, dijital teşhis ve düşük güç tüketimi sunar.
2. 100G QSFP28 BIDI SR Temel Özellikleri
- Çift yönlü iletim için çift dalga boylu VCSEL teknolojisi (850nm / 908nm)
- PAM4 ve NRZ modülasyonu ile 100G ve 40G Ethernet'i destekler
- Tak-çıkar QSFP28 form faktörü
- I2C arayüzü üzerinden dijital teşhis izleme
- Düşük güç tüketimi: ≤ 4W
- Çalışma ortam sıcaklığı: 0°C ila 70°C
- RoHS uyumlu ve sağlam metal muhafaza
3. 100G QSFP28 BIDI SR Teknoloji ve Standartlar
Bu optik alıcı-verici modülü, QSFP28 MSA, SFF-8636 ve IEEE 802.3 standartlarına uygundur. 100G operasyonu için PAM4 modülasyonunu kullanır ve KP4 FEC'yi destekler. Çift dalga boylu tasarım, tek bir OM3/OM4 fiber üzerinde tam çift yönlü iletişime izin vererek fiber altyapı maliyetini düşürür.
4. Çalışma Prensibi
Modül, 4x25G elektriksel girişleri, iki dalga boyu (850nm ve 908nm) kullanarak 2x50G optik sinyallere dönüştürür. Her dalga boyu aynı fiber üzerinden eş zamanlı olarak iletilir ve alınır, bu da çift yönlü veri akışını sağlar. Entegre DSP ve CDR, sinyal bütünlüğünü ve düşük BER'yi garanti eder.
5. Uygulamalar
- Veri merkezi ara bağlantıları
- Yüksek performanslı hesaplama (HPC)
- Bulut altyapısı
- Kurumsal ağ oluşturma
- Telekomünikasyon merkezleri
6. Teknik Özellikler
| Parametre | Değer |
|---|---|
| Veri Hızı | 100G / 40G |
| Dalga Boyu | 850nm / 908nm |
| Maksimum Mesafe | 70m (OM3), 100m (OM4) |
| Güç Tüketimi | ≤ 4W |
| DDM Desteği | Evet |
| Form Faktörü | QSFP28 |
7. Avantajlar
- Geleneksel SR modüllerine kıyasla fiber sayısını %50 azaltır
- Rakip modellere göre daha düşük gecikme süresi ve güç tüketimi
- Geliştirilmiş termal performans için sağlam metal muhafaza
- 40G ağlarla geriye dönük uyumlu
8. Servis ve Destek
5 yıllık garanti, küresel sevkiyat ve 7/24 teknik destek sunuyoruz. Özel konfigürasyon ve toplu fiyatlandırma mevcuttur. Tüm optik alıcı-verici modülleri, başlıca OEM anahtarlarıyla uyumluluk açısından test edilmiştir.
9. Sıkça Sorulan Sorular
S: Bu modül Cisco/Juniper/Arista anahtarlarıyla uyumlu mu?
C: Evet, QSFP28 MSA standartlarını destekleyen çoğu büyük markayla uyumludur.
S: SR ve BIDI SR arasındaki fark nedir?
C: BIDI SR, bir fiber üzerinde iki dalga boyu kullanırken, standart SR, Tx/Rx için ayrı fiberler kullanır.
S: 40G modunda kullanılabilir mi?
C: Evet, modül I2C yapılandırması aracılığıyla 40G modunu destekler.
10. Önlemler
- Fiberi minimum bükülme yarıçapının ötesine bükmekten kaçının
- Hasarı önlemek için temiz fiber uç yüzeyleri sağlayın
- Maksimum çalışma sıcaklığını aşmayın
- Yalnızca uyumlu MSA uyumlu ana bilgisayarlarla kullanın
11. Şirket Tanıtımı

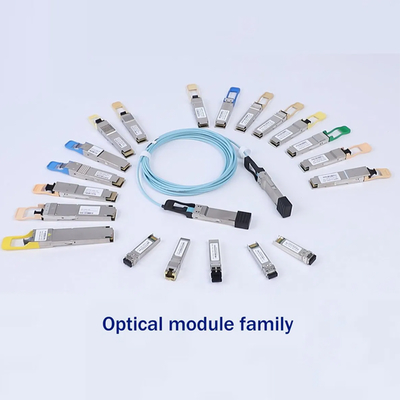

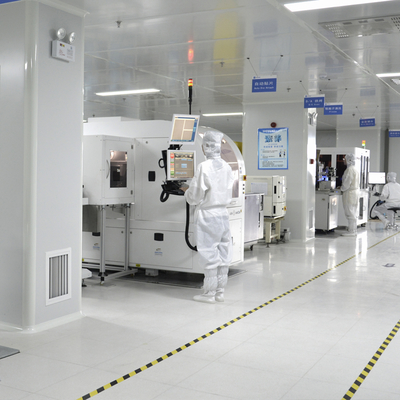

On yıldan fazla sektör deneyimiyle, güçlü bir teknik ekip tarafından desteklenen büyük ölçekli bir üretim tesisi işletiyoruz. Mellanox, Ruckus, Aruba ve Extreme dahil olmak üzere önde gelen markalarla ortaklık yapıyoruz. Ürün portföyümüz ağ anahtarları, adaptörler, kablosuz erişim noktaları, denetleyiciler ve kabloları içerir. Hızlı teslimat ve toplu tedarik yeteneklerini sağlamak için 10 milyon doların üzerinde envanter tutuyoruz. Özel satış ve mühendislik ekiplerimiz, küresel pazarda güvenilir bir itibar kazanarak, günün her saati müşteri hizmetleri ve teknik destek sunmaktadır.
