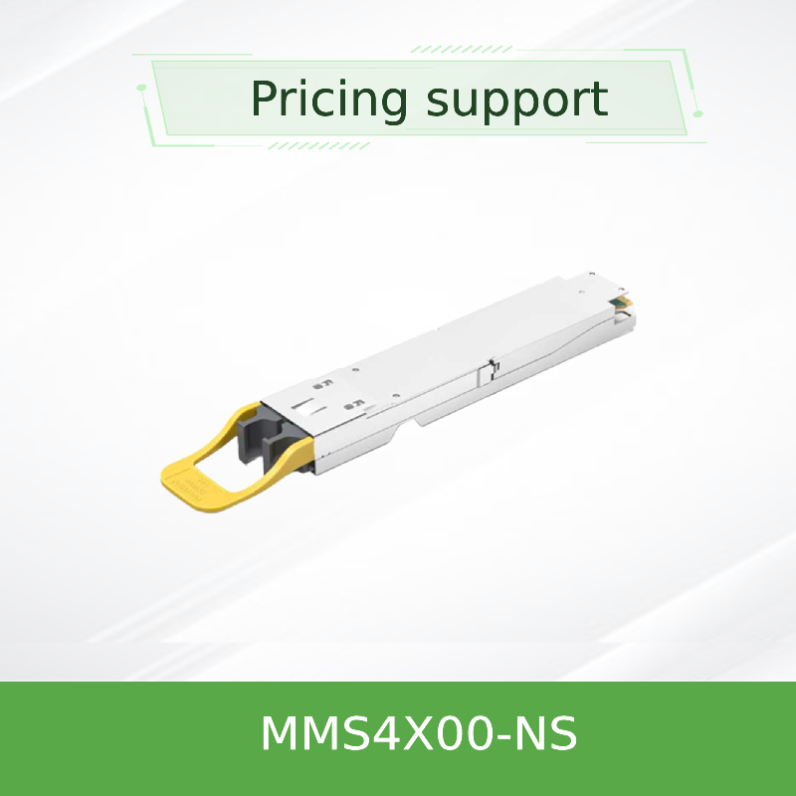

MMS4X00-NS 800Gbps Çift portlu OSFP DR8 Tek modlu Optik Alıcı

1Ürün Genel Görünümü

NVIDIA® MMS4X00-NS, endüstrinin ilk 800Gb / s çift portlu OSFP optik alıcı olarak veri merkezi bağlantısında bir atılımdır.Bu yenilikçi DR8 (8 kanallı Veri Merkezi Erişim) modülü, tek bir OSFP biçim faktörü içinde iki bağımsız 400Gb / s alıcı motorunu entegre eder, Quantum-2 InfiniBand ve Spectrum-4 Ethernet anahtarları için benzeri görülmemiş bir port yoğunluğu sunar.Bu alıcı, olağanüstü güç verimliliğini korurken 100 metreye kadar güvenilir bir iletim sağlıyor.Yünlü üst tasarımı, hava soğutulmuş anahtar ortamlarında en iyi termal yönetimi sağlar ve gelenekselpasif fiber kablosuÇözümler.

2Temel Özellikler

• 800Gb/s toplu bant genişliği (2x 400Gb/s port)
• İki bağımsız MPO-12/APC bağlantısı olan iki portlu tasarım
• Tek modlu fiber (SMF) üzerinden 100 metreye kadar erişim
• Gelişmiş hava soğutması için kanatlı üst OSFP biçim faktörü
• 100G-PAM4 ile 1310nm EML lazer teknolojisi
• Çift protokol desteği: InfiniBand NDR ve 400GbE Ethernet
• Maksimum güç tüketimi: 17W (tam çalışma)
• Düşük güç uyku modunda: 1.5W
• Kanal başına kapsamlı dijital teşhis izleme (DDM)
• Sıcak takılabilir ve RoHS uyumludur
• Sınıf 1 lazer ürünü sertifikalı

3Temel Teknoloji ve Standartlar

Bu gelişmişOptik fiber kablosuAlıcı, olağanüstü veri yoğunluğuna ulaşmak için son teknoloji 1310nm Dış Modülasyon Lazer (EML) teknolojisini PAM4 modülasyonuyla kullanır.InfiniBand NDR özellikleri, ve OSFP MSA Rev. 1.12Modül, CMS 4.0 uyumlu yönetim arayüzüne sahiptir ve uyarlanabilir eşitlemeyi destekler, bu da zorlu veri merkezi ortamlarında sinyal bütünlüğünü sağlar.Çevresinde cilalı çift MPO-12/APC konektörleri geri yansımaları en aza indirirGeleneksel yöntemlere göre önemli avantajlar sunar.pasif fiber kablosuuygulamalar.

4Çalışma İlke

Transceiver, tek bir konumda bağımsız olarak çalışan iki tam 400Gb / s transceiver motorunu içerir.125 GBd PAM4 sinyalleri entegre EML lazerleri kullanarak optik sinyallere dönüştürülürBu optik sinyalleri MPO-12 konektörlerinin içindeki sekiz özel lif (her port için dört) üzerinden tek mod üzerinden iletilir.Optik fiber kablosuGelişmiş DSP teknolojisi, sinyal bütünlüğünü korumak için sinyal yeniden zamanlamasını, uyarlanabilir giriş eşitlemesini ve çıkış vurgulamasını sağlar.Düz 400Gb/s bağlantıları veya düşük güç tüketimi ile 200Gb/s çalışmasını sağlayan splitter konfigürasyonlarını destekleyen.

5Uygulama Senaryoları

• Quantum-2/InfiniBand NDR sistemlerindeki yüksek yoğunluklu anahtarla anahtar arasındaki bağlantılar
• Spektrum-4 Ethernet düğme kumaş bağlantıları
• AI/ML ve HPC kümesi omurga ağları
• Hiper ölçekli veri merkezi omurilik yapıları
• DGX H100 sisteminin devreye geçirme altyapısına bağlantılılığı
• ConnectX-7 adaptörü ve BlueField-3 DPU bağlantısı

6. Teknik Özellikler

7. Avantajlar ve Satış Noktaları

• Önceden görülmemiş yoğunluk:Tek bir OSFP form faktöründe iki 400Gb / s bağlantı noktası sunar ve geleneksel alıcılara kıyasla bağlantı noktası kapasitesini etkili bir şekilde ikiye katlar.
• Protokol Agnostik:Otomatik olarak hem InfiniBand NDR hem de 400GbE Ethernet protokollerine ev sahibi anahtar yapılandırmasına göre uyarlanır.
• Esnek Görev:Çevirme-çevirme, değiştirme-değiştirme ve otomatik hız uyarlaması ile karışık konfigürasyonlar dahil olmak üzere birden fazla bağlantı senaryosunu destekler.
• Gelişmiş Termal Yönetim:Fined-top tasarımı, yüksek yoğunluklu anahtar ortamlarında optimum soğutma sağlar ve tam yük altında güvenilirliği korur.
• Kapsamlı İzleme:Geniş çaplı DDM yetenekleri, proaktif bakım için sıcaklık, voltaj, TX / RX gücü ve yanılsama akımı için şerit başına izleme sağlar.

8. Hizmet ve Destek

Bu alıcı, NVIDIA'nın kapsamlı kalite güvencesi ve teknik desteği ile destekleniyor.Teknik ekibimiz entegrasyon desteği ve sorun giderme için 24 / 7 danışmanlık sağlarGerçek NVIDIA ağ bileşenleri için yetkili bir dağıtımcı olarak, bu gelişmiş dahil olmak üzere otantik ürünleri garanti ediyoruzOptik fiber kablosuAlıcı çözeltisi.

9Sıkça Sorulan Sorular

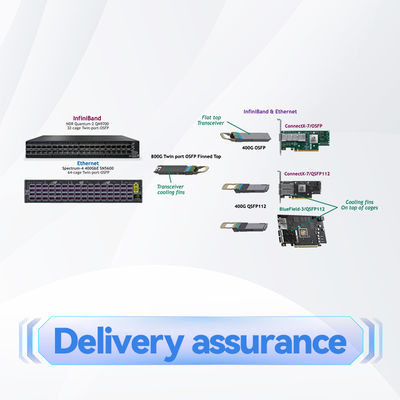

S: Yünlü üst ve düz üst versiyonları arasındaki fark nedir?
A: Yünlü üst versiyonu (MMS4X00-NS), geliştirilmiş soğutma yeteneklerine sahip hava soğutmalı anahtarlar için tasarlanmıştır.Düz üst versiyonu (MMS4X00-NS-FLT), farklı termal yönetim gerektirdiği sıvı soğutma sistemleri ve DGX H100 dağıtımları için tasarlanmıştır..

S: Aynı anda iki bağlantı noktasında farklı kablo türlerini kullanabilir miyim?

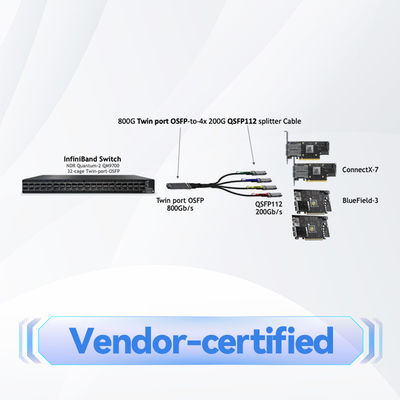

A: Hayır, her iki port da aynı kablo türünü kullanmalıdır - her iki düz 400Gb / s kablosu veya her iki 1:2 splitter kablosu 200Gb / s işlevi için.

S: Bu iki ayrı 400Gb/s alıcı kullanmakla nasıl karşılaştırılır?
A: Çift portlu tasarım, iki ayrı alıcı ile aynı işlevselliği sağlar, ancak önemli ölçüde daha yüksek port yoğunluğu, düşük güç tüketimi (17W karşı ~ 18W iki ayrı birim için),ve entegre form faktörü tasarımı yoluyla basitleştirilmiş kablo yönetimi.

10. Önlemler

• En iyi performans için her zaman NVIDIA tarafından önerilen MPO-12/APC çapraz kabloları (düz için MFP7E30 serisi, bölücü için MFP7E40) kullanın.
• Çoğu bağlantı sorununa neden olan kirliliğin önlenmesi için kurulumdan önce MPO konektörlerinin uygun bir şekilde temizlenmesini sağlayın.
• APC (yeşil) konektörleri UPC (mavi) konektörleriyle karıştırmayın çünkü uyumlu değiller.
• Güvenilir performans için çalışma sıcaklığını 0°C ile 70°C arasında tutun.
• Bu Sınıf 1 lazer ürünü normal çalışma koşullarında güvenlidir, ancak sökülmemelidir.
• Alıcıyı ve ilişkilileri kullan.pasif fiber kablosuOptik arayüzlerin hasar görmemesi için dikkatli olun.
