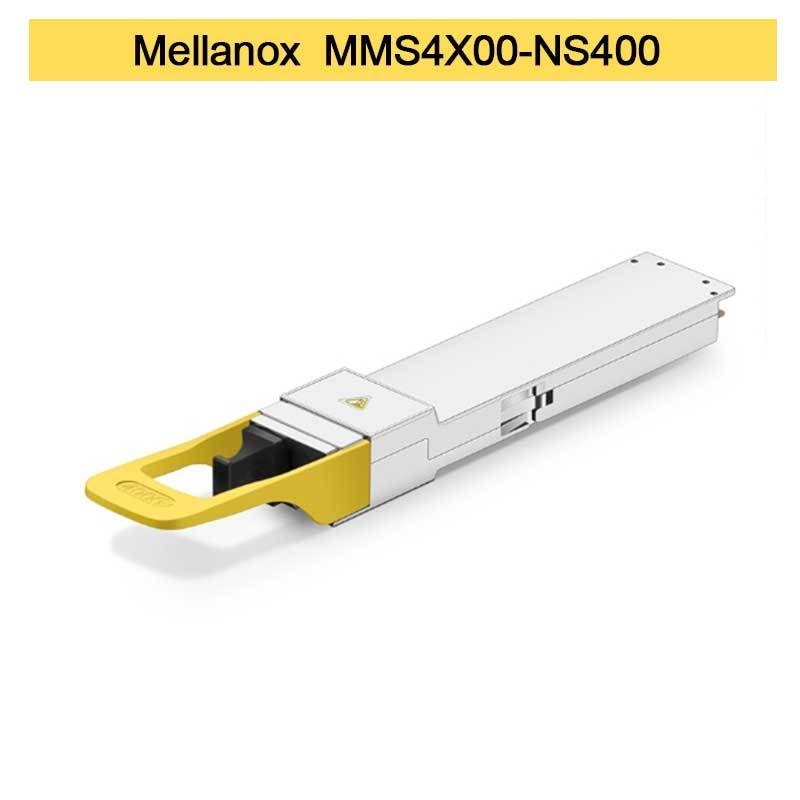

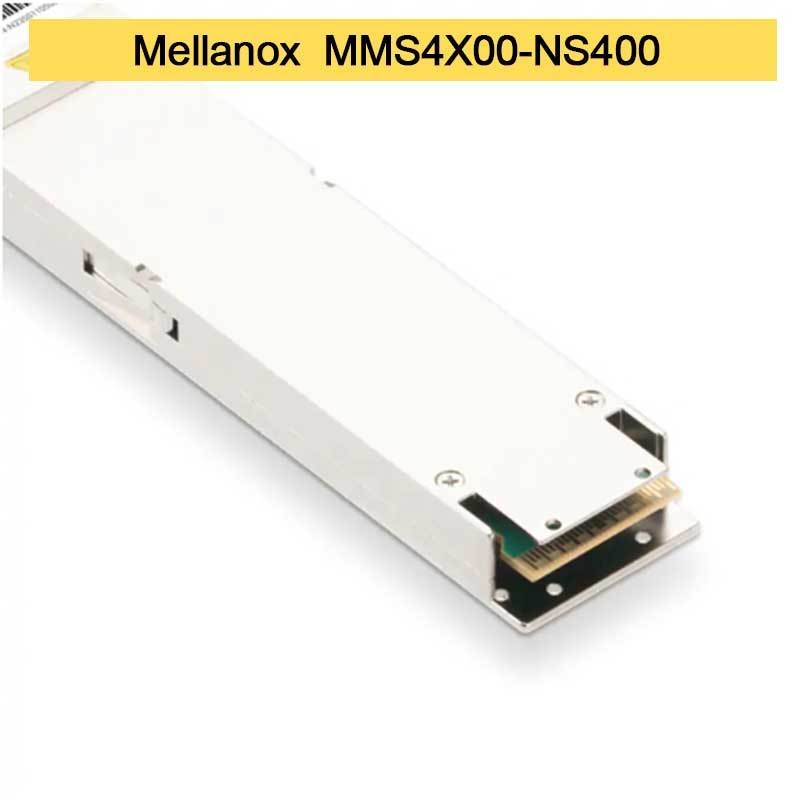

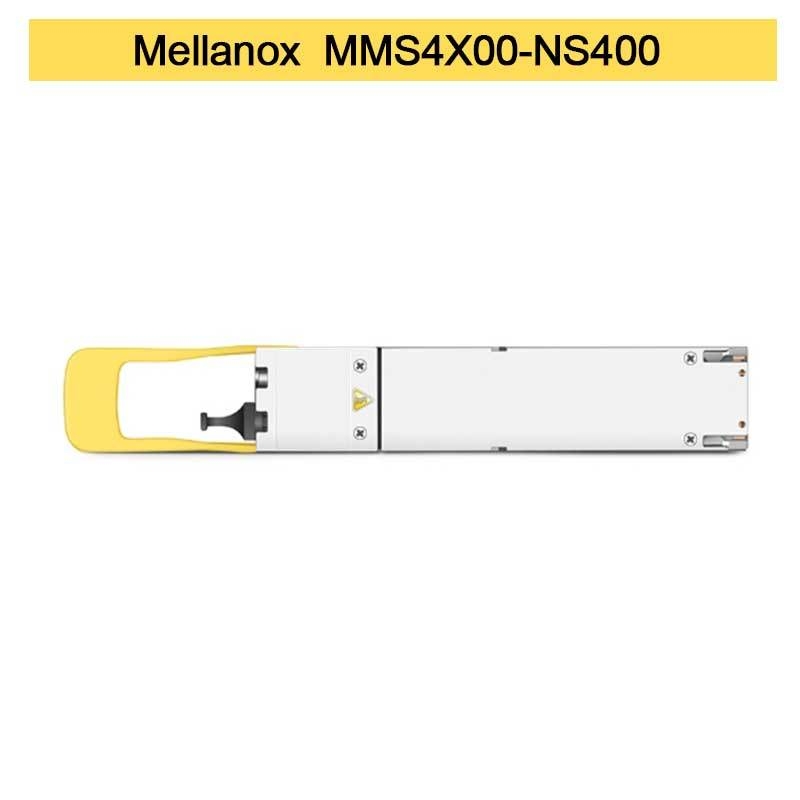

MMS4X00-NS400 400Gb/s OSFP DR4 Tek Modlu Optik Alıcı-Verici

1. Ürüne Genel Bakış

NVIDIA® MMS4X00-NS400, yeni nesil 400Gb/s veri merkezi altyapısı için tasarlanmış, yüksek performanslı, tek portlu bir OSFP optik alıcı-vericidir. Bu DR4 (4 kanallı Veri Merkezi Erişimi) modülü, 100 metreye kadar güvenilir iletim sağlayan, şerit başına 100G-PAM4 modülasyonlu tek modlu fiber teknolojisini kullanır. ConnectX-7 adaptör kafeslerinde optimum termal yönetim için düz üst tasarıma sahip bu alıcı-verici, hem InfiniBand NDR hem de 400GbE Ethernet protokollerine otomatik olarak uyum sağlayarak, yüksek hızlı ağ ortamları için olağanüstü esneklik sağlar. Standart bir pasif fiber kablodan farklı olarak, bu aktif alıcı-verici, gelişmiş sinyal işleme ve teşhis yetenekleri içerir.

2. Temel Özellikler

• 400Gb/s veri hızı (4x 100G-PAM4 kanalı)
• Tek modlu fiberde (SMF) 100m'ye kadar erişim
• Düz üst tasarımlı OSFP form faktörü
• Tek MPO-12/APC optik konektör
• 1310nm EML lazer teknolojisi
• Çift hızlı çalışma: 400Gb/s (4 kanal) veya 200Gb/s (2 kanal)
• Maksimum güç tüketimi: 9W (400G), 5.5W (200G)
• Kapsamlı Dijital Tanı İzleme (DDM)
• Çalışırken takılabilir ve RoHS uyumlu
• Sınıf 1 lazer ürünü sertifikalı

3. Temel Teknoloji ve Standartlar

Bu gelişmiş Optik Fiber Kablo alıcı-verici, yüksek veri yoğunluğu elde etmek için 1310nm Harici Modülasyon Lazer (EML) teknolojisini ve PAM4 modülasyonunu kullanır. IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR spesifikasyonları ve OSFP MSA Rev. 1.12 ile uyumludur. Modül, CMS 4.0 uyumlu yönetim arayüzüne sahiptir ve değişen bağlantı koşullarında sinyal bütünlüğünü sağlayan uyarlanabilir eşitlemeyi destekler. Açılı cilalı MPO-12/APC konektörü, eski pasif fiber kablo çözümleriyle kullanılan geleneksel UPC konektörlerinden farklı olarak, geri yansımaları en aza indirir.

4. Çalışma Prensibi

Alıcı-verici, ana bilgisayardan gelen dört adet 53.125 GBd PAM4 sinyalini, entegre EML lazerleri kullanarak optik sinyallere dönüştürür. Bu optik sinyaller, MPO-12 konektörü içindeki dört adet özel fiber aracılığıyla tek modlu Optik Fiber Kablo üzerinden iletilir. Alıcı ucunda, fotodiyotlar gelen optik sinyalleri tekrar elektriksel alana dönüştürür. Entegre DSP teknolojisi, kanal bozulmalarını telafi etmek için sinyal zamanlaması, uyarlanabilir giriş eşitlemesi ve çıkış vurgusu sağlar. Modül, bağlı fiber konfigürasyonunu otomatik olarak algılar, 4 kanallı bağlantı ile tam 400Gb/s'de çalışır veya sadece 2 kanal bir ayırıcı kablo aracılığıyla bağlandığında 200Gb/s moduna düşer.

5. Uygulama Senaryoları

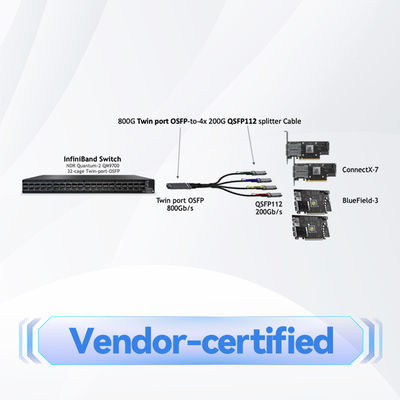

• ConnectX-7 400Gb/s NIC'den Quantum-2/InfiniBand NDR anahtar bağlantılarına
• Yüksek performanslı hesaplama (HPC) ve AI/ML küme ara bağlantıları
• 400GbE omurga-yaprak veri merkezi ağ mimarisi
• Hiper ölçekli veri merkezi ve bulut altyapısı
• Yüksek bant genişliği bağlantıları gerektiren depolama alanı ağları

6. Teknik Özellikler

7. Avantajlar ve Satış Noktaları

• Protokol Esnekliği: Yapılandırma gerektirmeden hem InfiniBand NDR hem de 400GbE Ethernet protokollerini otomatik olarak algılar ve uyarlar.
• Çift Hızlı Zeka: 1:2 ayırıcı kablolar kullanıldığında otomatik olarak 200Gb/s çalışmaya düşer, güç tüketimini neredeyse %40 azaltır.

• Kapsamlı DDM, proaktif bakım için sıcaklık, voltaj, TX/RX gücü ve şerit başına önyargı akımının gerçek zamanlı izlenmesini sağlar.
• Gelişmiş Güvenilirlik: Titiz NVIDIA testleri ve kalite kontrolü, alternatif optik çözümlere kıyasla üstün performans ve uzun ömür sağlar.

8. Servis ve Destek

Bu alıcı-verici, NVIDIA'nın kalite güvencesi ve teknik desteği ile desteklenmektedir. Bunu, dünya çapında hızlı teslimat için kapsamlı 10 milyon dolarlık envanterimizle tamamlıyoruz. Teknik ekibimiz, ağ ortamınızda optimum performansı sağlamak için entegrasyon desteği ve sorun giderme için 7/24 danışmanlık hizmeti sunmaktadır. Bu yüksek performanslı Optik Fiber Kablo alıcı-verici çözümü dahil olmak üzere, orijinal NVIDIA ağ bileşenlerinin yetkili bir distribütörüyüz.

9. Sıkça Sorulan Sorular

S: DR4 ve FR4 optik alıcı-vericiler arasındaki fark nedir?
C: DR4 alıcı-vericiler, 500m'ye kadar erişim için MPO konektörlü paralel tek modlu fiber kullanırken, FR4, 2km'ye kadar erişim için dubleks fiber üzerinde CWDM teknolojisini kullanır. DR4, tipik olarak veri merkezi içi uygulamalar için daha uygun maliyetlidir.

S: Bu alıcı-verici hem tek modlu hem de çok modlu fiber ile kullanılabilir mi?
C: Hayır, MMS4X00-NS400 özellikle tek modlu fiber uygulamaları için tasarlanmıştır. Çok modlu fiber ile kullanılması önemli sinyal kaybına ve güvenilmez çalışmaya neden olacaktır. Her zaman onaylı tek modlu Optik Fiber Kablo kullanın.

S: Çift hızlı özelliği nasıl çalışır?
C: 1:2 ayırıcı kablo (MFP7E40 serisi gibi) ile bağlandığında, alıcı-verici otomatik olarak sadece 2 kanalın bağlı olduğunu algılar ve çalışmayı 200Gb/s moduna düşürür, aynı anda güç tüketimini 9W'dan 5.5W'a düşürür.

10. Önlemler

• Optimum performans için her zaman NVIDIA tarafından önerilen MPO-12/APC çapraz kabloları (MFP7E30 serisi) kullanın.
• Bağlantı sorunlarının %80'ine neden olan kontaminasyonu önlemek için kurulumdan önce MPO konektörlerinin düzgün bir şekilde temizlendiğinden emin olun.
• Uyumlu olmadıkları için APC (yeşil) konektörleri UPC (mavi) konektörlerle karıştırmayın.
• Güvenilir performans için belirtilen 0°C ila 70°C arasındaki kasa sıcaklığı aralığında çalıştırın.
• Bu Sınıf 1 lazer ürünü normal çalışma koşullarında güvenlidir ancak sökülmemelidir.
• Optik arayüzlerde hasarı önlemek için alıcı-vericiyi ve ilgili pasif fiber kabloyu dikkatli kullanın.
