Optik Alıcı Modülü 200G QSFP56 SR4 AOC 3m Kablo 200G Ethernet için OM4 MMF, Düşük Güçlü, CMIS Uyumlu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | own |
| Sertifika: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model numarası: | 200G QSFP56 SR4 AOC 3M |
| Belge: | 200G QSFP56 SR4 AOC 3m.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 50 adet |
|---|---|
| Fiyat: | Face to face/bulk price |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | 3-7 gün spot mallar; Özelleştirme 2-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| İsim: | optik alıcı -verici modülü | Model No.: | CC-QRRAOC3-SD |
|---|---|---|---|
| Performans: | 200G QSFP56 SR4 AOC 3M | Hız: | 200g |
| Spesifikasyon: | 400*265*100mm | çalışırken takılabilir: | Evet |
| Besleme voltajı: | 3,3 V | Çalışma kasası sıcaklığı: | Ticari 0-70 ° C; 10G endüstriyel –40-85 ° C seçeneği sunar. |
| Yönetim / teşhis: | Yüksek hızlı: I²C ile CMIS Rev 5.0+; 10g: I²C ile SFF-8472 DDM. | Başvuru: | Veri merkezi Ethernet, HPC/Infiniband NDR, Bulut/Omurga ve Metro, Erişim ve Toplama. |
| Uyum / Çevre: | CE/FCC/UL/TUV/ROHS | Durum: | Yeni |
| Vurgulamak: | QSFP56 SR4 AOC Optik Alıcı Modülü,CMIS uyumlu optik alıcı modülü,3m Kablolu Optik Alıcı Modülü |
||
Ürün Açıklaması

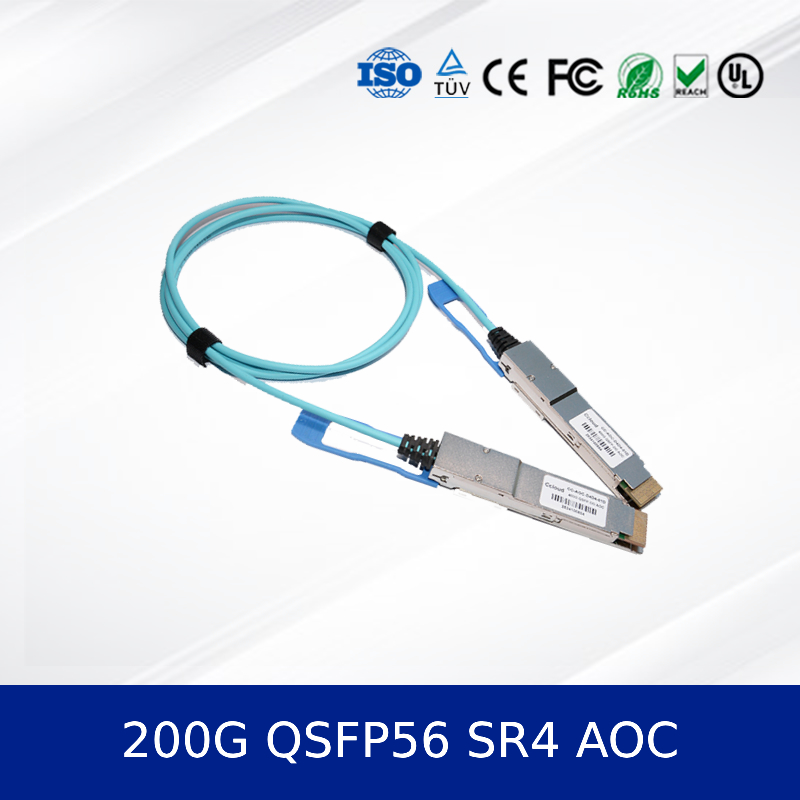

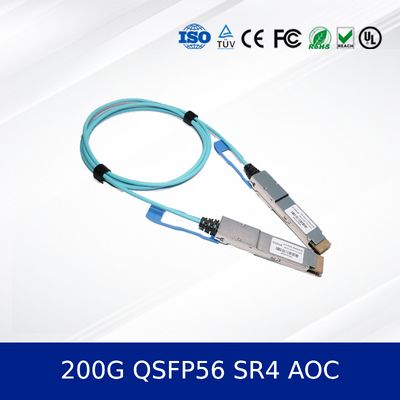

200G QSFP56 SR4 AOC 3m
Verita merkezleri ve yüksek performanslı bilişim (HPC) için yüksek hızlı, güvenilir bağlantı sağlayın200G QSFP56 SR4 AOC 3mAktif Optik Kablo (AOC). ThisOptik Transceiver ModülüÇözüm, zorlu ortamlarda verimlilik ve performans için tasarlanmıştır.
Önemli Satış Noktaları
- Hot-pluggable QSFP56 form factor for easy deployment and maintenance.
- Multi-mode fiber üzerinden 200Gbps veri oranı (4x50G PAM4) destekliyor.
- OM4 MMF'de 100 metreye ve OM3 MMF'de 70 metreye kadar ulaşabilir.
- Düşük güç tüketimi, tipik olarak port başına 4W altında.
- QSFP56 MSA, SFF-8636 ve IEEE 802.3cd dahil olmak üzere endüstri standartlarına uygun.
Ürün Genel Görünümü
Bu200G QSFP56 SR4 AOCIs designed for short-range, high-speed data communication links. It integrates four independent full-duplex channels, each operating at 26.56 GBaud (53.125 Gbps with PAM4 encoding), is designed for short-range, high-speed data communication links. It integrates four independent full-duplex channels, each operating at 26.56 GBaud (53.125 Gbps with PAM4 encoding), is designed for short-range, high-speed data communication links. It integrates four independent full-duplex channels, each operating at 26.56 GBaud (53.125 Gbps with PAM4 encoding), is designed for short-range, high-speed data communication links.200 Gbps'lik bir toplu bant genişliği sağlamakBu.Optik modülBulkier bakır kabloları değiştirmek için ideal bir çözümdür, daha uzun bir erişim, daha yüksek bant genişliği yoğunluğu ve elektromanyetik müdahaleye (EMI) üstün bağışıklık sunar.
200G QSFP56 SR4 AOC 3m Karakteristikler
- Hot-pluggable QSFP56 form faktörü.
- Dört kanallı paralelOptik Transceiver Modülü.
- 850nm VCSEL dizi verici ve PIN fotodetektor dizi alıcısı.
- İletişim ve alıcı kanallarında da CDR (Saat ve Veri Geri Kazanımı) vardır.
- Düşük güç tüketimi: < 4W typical.
- I2C arayüzü üzerinden Dijital Tanısal İzleme (DDM).
- RoHS uyumlu.
Teknoloji
Bu AOC, PAM4 (Pulse Amplitude Modulation 4-level) modülasyon teknolojisini kullanıyor.NRZ modülasyonu ile karşılaştırıldığında verinin verimliliğini etkili bir şekilde iki katına çıkarır.QSFP56 MSA, IEEE 802.3cd 200GBASE-SR4 Ethernet standardı ve CMIS (Common Management Interface Specification) 4.0Elektriksel arayüz 200GAUI-4.
Çalışma prensibi
The AOC functions by converting electrical signals into optical signals for transmission over an embedded multi-mode fiber cable. AOC, elektrik sinyalleri yerleştirilmiş bir çok modlu fiber kablosu üzerinden iletim için optik sinyallere dönüştürerek çalışır.İletişim tarafı, gelen elektrik diferansiyel sinyallerini (TX1P/N to TX4P/N) ışık darbelerine dönüştürmek için bir VCSEL (Vertical-Cavity Surface-Emitting Laser) dizisi kullanır.Alıcı ucunda, bir PIN fotodiyot dizisi ışık darbelerini tespit eder ve onları elektrik diferansiyel sinyallerine (RX1P/N to RX4P/N) dönüştürür.İki ucundaki entegre CDR devreleri sinyal bütünlüğünü ve zamanlama kurtarılmasını sağlar..
Başvurular
- Veri merkezi omurilik-yaprak bağlantıları.
- Yüksek Performanslı Bilgisayar (HPC) kümeleri.
- Yapay zeka (AI) ve makine öğrenimi eğitim kumaşı.
- Network infrastructure within storage area networks (SANs) - depolama alanı ağları içindeki ağ altyapısı.
- Top-of-rack (ToR) anahtarları sunuculara veya diğer anahtarlara bağlamak.
Bu, QSFP56 form faktörünü ve 200G Ethernet veya InfiniBand HDR protokollerini destekleyen ana anahtar ve adaptör markalarıyla uyumludur.
Özellikler ve Seçim Rehberi
Teknik özellikler
| Parametreler | Değer |
|---|---|
| Veri Hızı (Aggregate) | 212.5 Gbps (4×53.125 Gbps PAM4) |
| Max Distance (OM4 / OM3 MMF) | 100 m / 70 m |
| Dalga boyu | 850 nm |
| Güç tüketimi | < 4W tipik |
| Güçlendirme Voltajı | 3.3 V ± 5% |
| Case Operating Temperature | 0°C ile +70°C arasında |
| Arayüz (elektrik) | 200GAUI-4 |
| Arayüz (Optik) | MPO-12 bağlantısı |
| Diagnostics | Dijital Teşhis İzleme (SFF-8636) |
Sipariş Verme Bilgisi
| Bölüm Numarası | Kablo Uzunluğu | Elyaf Türü |
|---|---|---|
| CC-QRRAOC3-SD | 3 m | OM3 |
| CC-QRRAOC5-SD | 5 m | OM3 |
| CC-QRRAOC7-SD | 7 m | OM3 |
| CC-QRRAOCX-SD | 10 m | OM3 |
Avantajlar
- Üstün Erişim ve Bant genişliği:Daha uzun mesafeler (up to 100m) ve daha yüksek bant genişliği, tipik olarak daha kısa ulaşımlara (<5m) sınırlı olan pasif DAC'lere kıyasla sunar.
- EMI İmmunity:Optik fiber, elektromanyetik müdahaleye karşı bağışıklıklıdır ve elektrikli gürültülü ortamlarda istikrarlı veri iletimini sağlar.
- Reduced Weight and Bulk (Küçükleştirilmiş Ağırlık ve Topluluk):Daha ince ve eşit bakır kablolardan daha hafif, hava akışını iyileştirir ve yüksek yoğunluklu raflarda kablo yönetimini kolaylaştırır.
- Aşağı Güç:Bir kaç metreden fazla mesafe için aktif bakır çözümlerinden daha az güç tüketir, bu da daha düşük işletme maliyetlerine (OPEX) ve daha soğuk çalışan veri merkezlerine katkıda bulunur.
- Yatırım Koruması:BuOptik Transceiver ModülüDesign, akin to future (Tasarım, geleceğe benzer)800g osfpTeknoloji, uyumluluğu ve ölçeklenebilirliği sağlar.
Hizmet ve Destek
Bu, standart sınırlı bir garanti, hacimli siparişler için güvenilir teslim süreleri ve satış öncesi teknik danışmalara erişim içerir.Our support team is available to assist with integration challenges and ensure optimum performance within your specific network environment. Desteğimiz, entegrasyon sorunlarına yardımcı olmak ve belirli ağ ortamınızda optimum performans sağlamak için mevcuttur..
Sıkça Sorulan Sorular (FAQ)
S1: Bu AOC ile bir DAC (Direct Attach Copper Cable) arasındaki fark nedir?
A: AOC'ler daha uzun mesafeler için izin veren fiber optics kullanır (100m'ye kadar), EMI'ye karşı bağışıklık ve daha düşük ağırlık.daha ağırEMI'ye karşı duyarlı olabilir.
S2: Bu AOC 100G QSFP28 portlarıyla uyumlu mu?
A: The physical connector is designed for QSFP56 ports. While electrical compatibility might be possible in some break-out scenarios (e.g., 200G to 2x100G), the physical connector is designed for QSFP56 ports.200G operasyonu için birincil olarak bir QSFP56 portu gerektirir.. Always check switch/adapter compatibility lists.......
S3: Bu kablonun tipik güç tüketimi nedir?
A: The typical power consumption is less than 4W, making it an energy-efficient choice for high-density deployments. A: The typical power consumption is less than 4W, making it an energy-efficient choice for high-density deployments.
S4: Bu AOC'yi OM5 fiber ile kullanabilir miyim?
A: Evet, bu AOC OM5 multimode fiber ile uyumludur ve en fazla 100m'lik mesafeyi elde edebilir.
Önlemler
- Yönetim:Kabloyu en az bükme radyüsünün (30 mm) ötesine bükmekten kaçının, böylece iç liflere kalıcı hasar verilmez.
- Uyumluluk:Satın almadan önce belirli anahtar, yönlendirici veya adaptör modelinizle uyumluluğu doğrulayın.
- ÇevreKabloyu, güvenilirlik ve uzun ömür sağlamak için belirtilen sıcaklık ve nem aralıkları içinde çalıştırın ve saklayın.
- Temizlik:Kontaminated connectors can significantly degrade performance. Kontaminated connectors can significantly degrade performance. Kontaminated connectors can significantly degrade performance. Kullanılmadığında optik bağlantıları temiz ve toz kapaklarıyla koruyun.
- Elektrostatik Serbestleme (ESD):İşlem sırasında, iç elektroniklere zarar vermemek için standart ESD önlemlerini izleyin.
Şirket Tanıtımı

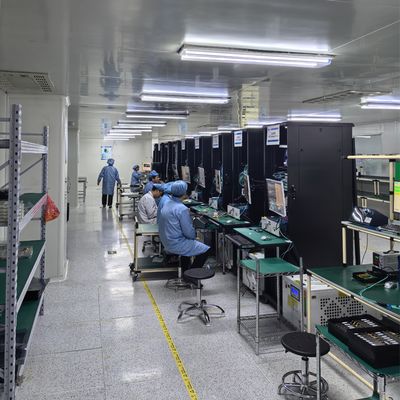

On yıldan fazla endüstri deneyimi ile şirketimiz, güçlü bir teknik mühendislik ekibi tarafından desteklenen büyük ölçekli bir üretim tesisinden faaliyet göstermektedir.We have built a solid reputation by serving a diverse global clientele with high-quality networking solutions Biz yüksek kaliteli ağ çözümleri ile çeşitli küresel müşteriye hizmet vererek sağlam bir itibar inşa ettik.

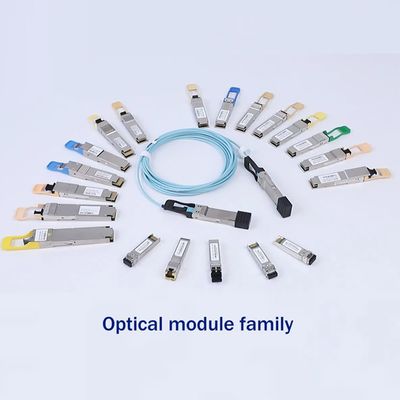

We are a trusted partner for leading brands and offer a comprehensive portfolio including original new network switches, adapters, wireless access points, wireless controllers, and cables. We are a trusted partner for leading brands and offer a comprehensive portfolio including original new network switches, adapters, wireless access points, wireless controllers, and cables. Biz önde gelen markalar için güvenilir bir partneriz ve orijinal yeni ağ anahtarları, adaptörler, kablolar ve kablolar dahil olmak üzere kapsamlı bir portföy sunuyoruz.Bizim geniş envanterimiz, milyonlarda değerli, projenin taleplerini karşılamak için büyük miktarlarda çok çeşitli ürünler tedarik etmemizi sağlar.
