Optik Alıcı-Verici Modülü 200G QSFP56 SR4 YOC 3M AOC Kablo 200G QSFP56 SR4 - 2x100G PAM4 Modülasyon ve DDM Desteği
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | own |
| Sertifika: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model numarası: | 200g QSFP56 SR4 Yoc 3m |
| Belge: | 200G QSFP56 SR4 YOC 3M.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 50 adet |
|---|---|
| Fiyat: | Face to face/bulk price |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | 3-7 gün spot mallar; Özelleştirme 2-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| İsim: | optik alıcı -verici modülü | Model No.: | CC-PII110L-XD |
|---|---|---|---|
| Performans: | 10G SFP+ SR | Hız: | 10g |
| Spesifikasyon: | 400*265*100mm | çalışırken takılabilir: | Evet |
| Besleme voltajı: | 3,3 V | Çalışma kasası sıcaklığı: | Ticari 0-70 ° C; 10G endüstriyel –40-85 ° C seçeneği sunar. |
| Yönetim / teşhis: | Yüksek hızlı: I²C ile CMIS Rev 5.0+; 10g: I²C ile SFF-8472 DDM. | Başvuru: | Veri merkezi Ethernet, HPC/Infiniband NDR, Bulut/Omurga ve Metro, Erişim ve Toplama. |
| Uyum / Çevre: | CE/FCC/UL/TUV/ROHS | Durum: | Yeni |
| Vurgulamak: | 200G QSFP56 SR4 Optik Alıcı-Verici Modülü,PAM4 Modülasyonlu Optik Alıcı-Verici Modülü,AOC Kablo Optik Alıcı-Verici Modülü |
||
Ürün Açıklaması

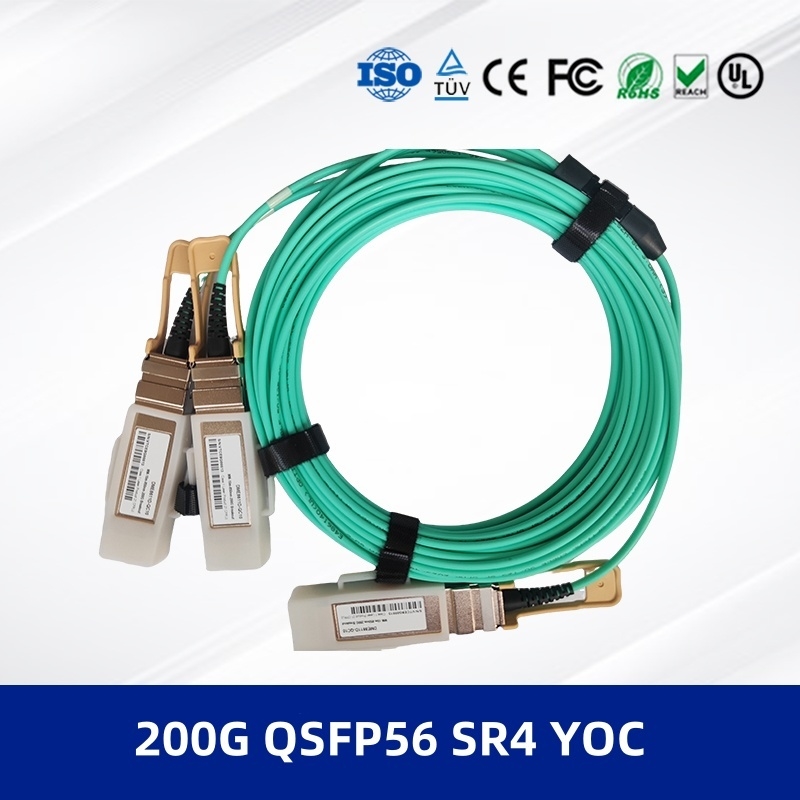

200G QSFP56 SR4 YOC 3M Ürün Genel Bakışı
Bu 200G QSFP56 SR4 - 2xQSFP56 SR2 Aktif Optik Kablo (AOC), yeni nesil veri merkezleri ve yüksek hızlı ağ ortamları için tasarlanmış yüksek performanslı bir breakout çözümüdür. Tek bir 200G portunu iki bağımsız 100G kanalına verimli bir şekilde böler ve modern ağ mimarileri için esneklik ve ölçeklenebilirlik sunar. Bu optik alıcı-verici modülü, güvenilir, düşük güç tüketimli ve yüksek bant genişliğine sahip çok modlu fiber üzerinden bağlantı sağlamak için gelişmiş VCSEL ve fotodiyot dizilerini entegre eder.
200G QSFP56 SR4 YOC 3M Temel Özellikler
- Breakout tasarımı: Bir adet 200G QSFP56 SR4 - iki adet 100G QSFP56 SR2 konektörü
- Kanal başına 53.125 Gbps'ye kadar destekleyen PAM4 modülasyonu
- Entegre 850 nm VCSEL verici ve PIN fotodiyot alıcı dizileri
- Gerçek zamanlı performans takibi için Dijital Tanı İzleme (DDM)
- Takılabilir ve düşük güç tüketimi: <4W (200G ucu), <3W (100G ucu)
- RoHS 2.0 ve endüstri standartlarına uygundur
200G QSFP56 SR4 YOC 3M Teknoloji ve Standartlar
Bu optik modül, IEEE 802.3cd, InfiniBand HDR, SFF-8679 ve CMIS 4.0 / SFF-8636 spesifikasyonlarına uygundur. Geliştirilmiş sinyal bütünlüğü ve NRZ modülasyonuna kıyasla daha düşük güç tüketimi ile yüksek veri hızları elde etmek için PAM4 modülasyon teknolojisini kullanır.
Çalışma Prensibi
AOC, verici ucunda VCSEL dizilerini kullanarak elektrik sinyallerini optik sinyallere dönüştürür. Optik sinyaller çok modlu fiber üzerinden iletilir ve alıcı ucunda fotodiyot dizileri aracılığıyla tekrar elektrik sinyallerine dönüştürülür. Breakout işlevi, bir adet 200G portunun iki ayrı 100G bağlantıyı sürmesini sağlayarak esnek bağlantı seçenekleri sunar.
200G QSFP56 SR4 YOC 3M Uygulamaları
- Veri merkezi ara bağlantıları ve omurga-yaprak mimarileri
- Bulut bilişim ve hiperscale veri merkezleri
- Yüksek performanslı bilişim (HPC) ve InfiniBand HDR sistemleri
- Kurumsal ağ ve depolama alanı ağları (SAN)
Özellikler
| Parametre | Değer |
|---|---|
| Veri Hızı | 200G (4x50G PAM4) - 2x100G |
| Dalga Boyu | 850 nm |
| Maksimum Mesafe | OM4 MMF üzerinden 30 m'ye kadar |
| Güç Tüketimi | <4W (200G ucu), <3W (100G ucu) |
| Çalışma Sıcaklığı | 0°C ila 70°C |
Sipariş Bilgileri
| Model Numarası | Uzunluk |
|---|---|
| CC-AOC-Q2Q1-01C | 1 m |
| CC-AOC-Q2Q1-03C | 3 m |
| CC-AOC-Q2Q1-05C | 5 m |
| CC-AOC-Q2Q1-07C | 7 m |
| CC-AOC-Q2Q1-10C | 10 m |
Avantajları
- DAC kablolarına kıyasla daha düşük gecikme süresi ve daha yüksek bant genişliği
- Kolay kablo yönetimi için hafif ve esnek
- Daha iyi EMI bağışıklığı ve elektriksel izolasyon
- Gelişmekte olan 800g osfp yükseltme yollarını destekleyen geleceğe hazır tasarım
Hizmet ve Destek
3 yıllık garanti, küresel nakliye ve 7/24 teknik destek sunuyoruz. Ekibimiz, sorunsuz bir dağıtım sağlamak için entegrasyon rehberliği ve uyumluluk doğrulaması sağlar.
Sıkça Sorulan Sorular
S: Bu AOC, büyük markaların 200G anahtarlarıyla uyumlu mu?
C: Evet, standart QSFP56 portlarıyla uyumlu olacak şekilde tasarlanmıştır ve çoklu satıcı birlikte çalışabilirliğini destekler.
S: Maksimum breakout uzunluğu nedir?
C: Breakout noktası kablo uzunluğuna göre değişir. Örneğin, 3 m'lik bir kablonun 1 m'lik bir breakout bölümü vardır.
S: Bu optik alıcı-verici modülü InfiniBand HDR sistemlerinde kullanılabilir mi?
C: Evet, InfiniBand 4x HDR standartlarına uygundur.
Önlemler
- Kablonun 30 mm'lik bir yarıçapın ötesine bükülmesinden kaçının.
- Sinyal kaybını önlemek için konektörlerin temiz olduğundan emin olun.
- Belirtilen sıcaklık ve nem aralıklarında çalıştırın.
- Kurulumdan önce ana cihaz uyumluluğunu doğrulayın.
Şirket Tanıtımı

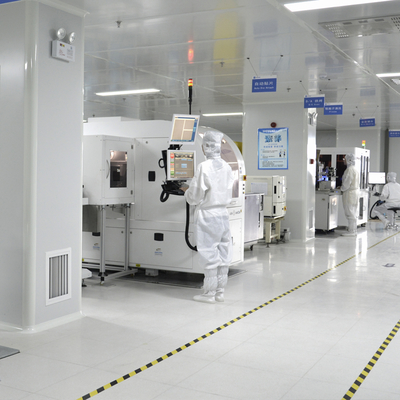

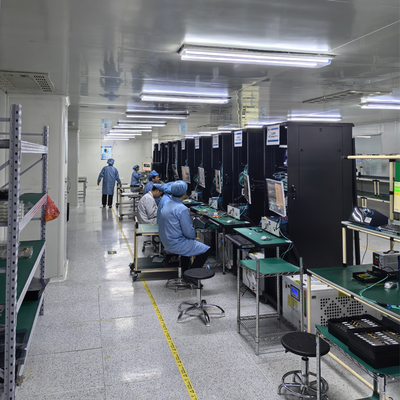

On yıldan fazla sektör deneyimiyle, güçlü bir teknik ekip tarafından desteklenen büyük bir üretim tesisi işletiyoruz. Mellanox, Ruckus, Aruba ve Extreme gibi önde gelen markaların orijinal anahtarları, ağ adaptörleri, kablosuz erişim noktaları ve kabloları dahil olmak üzere çok çeşitli ağ ürünleriyle küresel bir müşteri kitlesine hizmet veriyoruz. Kapsamlı envanterimiz, ürünleri büyük miktarlarda rekabetçi fiyatlarla tedarik etmemizi sağlar. Güvenilir teslimat ve profesyonel yardım sağlayarak 7/24 müşteri hizmetleri ve teknik destek sunuyoruz.
