NETCONNECT Kategorisi 6 Korunmasız Patch Panel 1U Rack-Mountable 24 Port ANSI/TIA-568.2-D Uyumlu IEEE 802.3bt Uyumlu
Ürün ayrıntıları:
| Marka adı: | Commscope |
| Model numarası: | 760237024 |
| Belge: | 760237024 _ .pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | KUTU |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Panel Stili: | Dümdüz | ANSI/TIA Kategorisi: | 6 |
|---|---|---|---|
| Kablo tipi: | Korumasız | Renk: | Siyah |
| İletken Tipi: | Katı | mahsur kalmış | Modüller, miktar: | 4 |
| Vurgulamak: | 1U Raka Monte Edilebilir Yama Paneli,ANSI/TIA-568.2-D Uyumlu Dağıtım Modülü Paneli,IEEE 802.3bt Uyumlu Ağ Yama Paneli |
||
Ürün Açıklaması

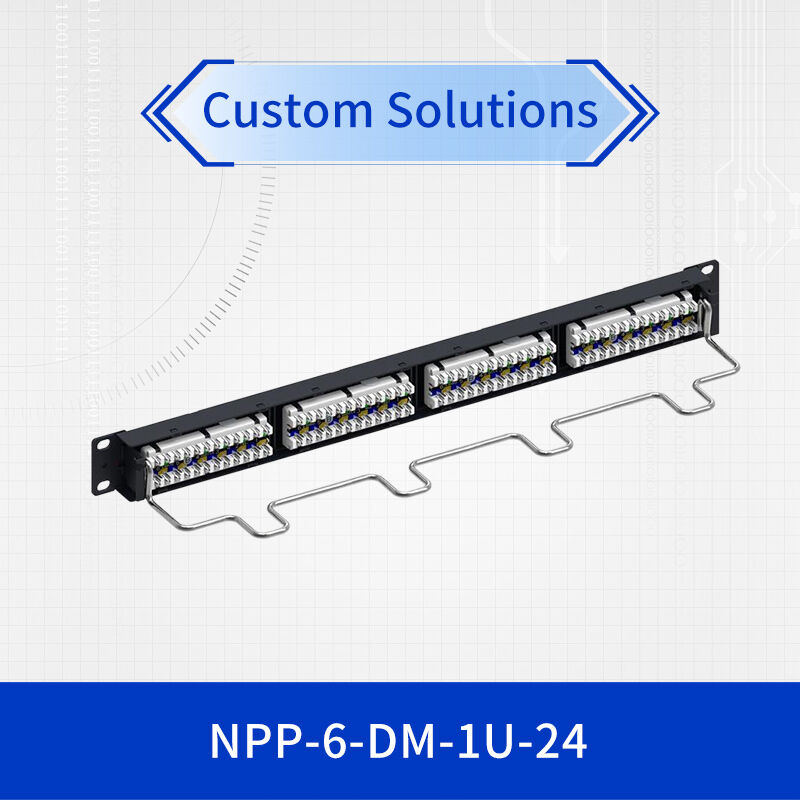

NETCONNECT Kategorisi 6 Korunmasız dağıtım modülü paneli, 1U, 24 port
Ürün Genel Görünümü
NETCONNECT, modern kurumsal ağ ortamları için tasarlanmış yüksek performanslı 6. kategorideki korunmasız bir yama panelini temsil eder.Bu 1U raf monte edilebilir dağıtım modülü, raf alanı kullanımını optimize ederken 24 bağlantı bağlantısı sağlar.Sıkı endüstri standartlarını karşılamak için tasarlanan bu yama paneli, hem veri hem de güç dağıtım uygulamaları için tutarlı bir performans sağlar.
Ana Özellikler ve Faydaları
Yüksek yoğunluklu tasarım
Tek bir 1U alanındaki 24 port, kablo yönetimi için erişilebilirliği korurken raf verimliliğini en üst düzeye çıkarır.
Evrensel Uyumluluk
22-24 AWG'den hem katı hem de kanatlı iletkenleri destekler ve çeşitli kablo türlerini barındırır.
Daha Kalıcı
Uzun süreli güvenilirlik için nikellenmiş temaslarla 750+ yerleştirme döngüsü için tasarlanmıştır.
Ethernet üzerinden güç hazır
IEEE 802.3bt (Tipi 4) ile tam uyumlu yüksek güçli PoE uygulamaları için.
Teknik özellikler
| Spesifikasyon | Ayrıntılar |
|---|---|
| Ürün Türü | Korunmasız dağıtım modülü paneli, 6. kategori |
| Port Yapılandırması | 24 port, 1U raf alanı |
| Standartlara Uygunluk | ANSI/TIA-568.2-D, ISO/IEC 11801 E sınıfı |
| Bitiş Türü | IDC (İzolasyon Kaydırma Bağlantısı) |
| Kablolama Şeması | T568A ve T568B |
| Uyumlu Kablo | 22-24 AWG, katı veya kanatlı |
| Boyutlar (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Çalışma sıcaklığı | -10°C'den +60°C'ye (14°F'den 140°F'ye) |
| Ekleme ömrü | En az 750+ döngü |
| PoE Uyumluluğu | IEEE 802.3bt (Tipi 4) uyumlu |
Performans Özellikleri
| Parametreler | Spesifikasyon |
|---|---|
| Dielektrik Direnç Voltajı (Bağlantı-Bağlantı) | 1,000 Vac @ 60 Hz |
| Dielektrik Direnç Voltajı (İletici Yüzey) | 1,500 Vac @ 60 Hz |
| İzolasyon Direnci | En az 500 MΩ |
| Mevcut Rating | 1.5 A @ 20°C (68°F) |
| Fiş tutma gücü | 133 N (29.9 lbf) minimum |
Önerilen Uygulamalar
- Kurumsal Ağ Altyapısı:Kurumsal ortamlarda ana dağıtım ve ara dağıtım çerçeveleri için ideal
- Veri Merkezi Uygulamaları:Yüksek yoğunluk gereksinimleri olan sunucu odası ve veri merkezi yama için uygundur
- PoE etkinleştirilmiş ağlar:IP kameraları, erişim noktaları ve VoIP telefonları dahil olmak üzere Ethernet uygulamaları üzerinden güç destekler
- Yapılandırılmış Kablolama Sistemleri:TIA-568 uyumlu yapılandırılmış kablo tesisatları için mükemmel
- Ticari bina ağları:Ofis binaları, eğitim tesisleri ve sağlık ortamları için tasarlanmıştır
Kurulum ve Tasarım Özellikleri
Bu 6. kategorideki yama paneli, standart 19 inçlik raflarda düzenli kurulumları kolaylaştıran entegre kablo yönetimi ile düz bir panel tasarımına sahiptir.Yangına dayanıklı termoplastik yapısı dayanıklılığı sağlar, toz kaplamalı çelik çerçeve yapısal bütünlüğü sağlar. Panel, çeşitli kurulum gereksinimleri için esneklik sağlayarak hem T568A hem de T568B kablolama şemalarını destekler.
Uyum ve Sertifikalar
- UL 94 V-0 Yanıcılık Derecesi
- RoHS, İngiltere RoHS ve Çin RoHS Uyumlu
- REACH SVHC Uyumlu
- ISO 9001:2015 Kalite Yönetim Sistemi
- RCM Uyumlu (Elektrik Güvenliği ve Telekomünikasyon)
Sıkça Sorulan Sorular
Bu yama paneli ile hangi kablolar uyumludur?
Bu korunmasız dağıtım modülü, 22-24 AWG arasında değişen hem katı hem de kanatlı iletkenleri destekler ve kablo çapları 0,762 mm (0,03 inç) ile 1,168 mm (0,046 inç) arasında değişir.
Bu yama paneli Power over Ethernet uygulamalarını destekliyor mu?
Evet, bu Kategori 6 yama paneli, endüstri standartlarına uygun olarak kurulduğunda LAN kabloları üzerinden güvenli güç dağıtımı için IEEE 802.3bt (Tipi 4) önerilerine tamamen uyuyor.
Bu yama panelin beklenen ömrü nedir?
Panel, IEC 60603-7 uyumlu fişlerle en az 750 yerleştirme döngüsüne sahip, sık sık yeniden yapılandırılan ortamlarda uzun vadeli güvenilirliği sağlar.
Kurulum Notları
- Kapatma bütünlüğünü korumak için uygun kablo gerginliği rahatlatma sağlamak
- Bend yarıçapı ve kablo yönetimi için üreticinin önerilerini izleyin
- Kurulmadan önce mevcut kablolama altyapısı ile uyumluluğu kontrol edin
- En iyi performans için uygun çalışma sıcaklık aralığını korumak
- Güvenilir IDC bağlantıları sağlamak için uygun sonlandırma araçlarını kullanın
