NETCONNECT Kategorisi 6A 24 Yüksek yoğunluklu ağ kurulumları için rak monte edilebilir 1U portlu yama paneli
Ürün ayrıntıları:
| Marka adı: | Commscope |
| Model numarası: | 760237032 |
| Belge: | 760237032 _ .pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | KUTU |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| ANSI/TIA Kategorisi: | 6A | Kablo tipi: | Korumasız |
|---|---|---|---|
| Renk: | Siyah | İletken Tipi: | Katı | mahsur kalmış |
| Modüller, miktar: | 4 | Panel Stili: | Dümdüz |
| Vurgulamak: | Kategori 6A Yama Paneli,24 port bağlantı paneli,1U Raka Monte Edilebilir Yama Paneli |
||
Ürün Açıklaması

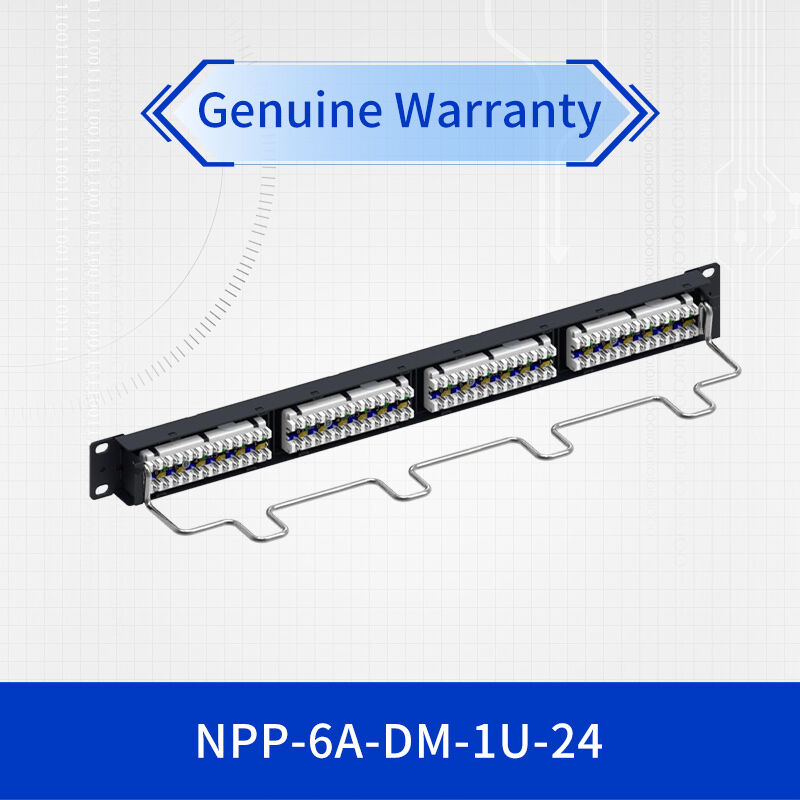

NETCONNECT Kategorisi 6A Korunmasız Dağıtım Modülü Paneli, 1U, 24 Port
Ürün Genel Görünümü
NETCONNECT, yeni nesil yüksek performanslı 6A kategorisinde korunmasız patch panel teknolojisini temsil ediyor. 100 metreye kadar 10 Gigabit Ethernet uygulamasını desteklemek için tasarlandı.Bu 1U raf monte edilebilir dağıtım modülü, mevcut Kategori 6 ve 5e altyapıları ile geriye dönük uyumluluğu korurken olağanüstü performans sağlar.Kompakt bir 1U form faktöründe 24 portu olan bu yama paneli, zorlu ağ ortamları için güvenilir bağlantı sağlayarak raf alanını optimize eder.
Gelişmiş Özellikler ve Faydalar
10GbE Performansı
Kategori 6A gereksinimlerini aşan 500MHz bant genişliği ile 100 metreye kadar 10 Gigabit Ethernet'i destekliyor.
Yüksek yoğunluklu tasarım
Tek 1U alanında 24 port, üstün kablo yönetimi yeteneklerini korurken raf verimliliğini en üst düzeye çıkarır.
Güçlendirilmiş PoE Destek
IEEE 802.3bt (Tipi 4) ile tam uyumlu, 90W'a kadar yüksek güçli PoE++ uygulamaları için.
Yüce Uzaylı Sesi Koruması
Gelişmiş tasarım, yüksek yoğunluklu kurulumlarda güvenilir 10GbE performansı için yabancı çapraz konuşmayı en aza indirir.
Teknik özellikler
| Spesifikasyon | Ayrıntılar |
|---|---|
| Ürün Türü | Korunmasız dağıtım modülü paneli, 6A kategorisi |
| Performans Kategorisi | ANSI/TIA Kategori 6A, ISO/IEC Sınıf EA |
| Port Yapılandırması | 24 port, 1U raf alanı |
| İletişim Standartları | ANSI/TIA-568.2-D, ISO/IEC 11801 Sınıf EA |
| Bitiş Türü | IDC (İzolasyon Kaydırma Bağlantısı) |
| Kablolama Şeması | T568A ve T568B |
| Uyumlu Kablo | 22-24 AWG, katı veya kanatlı (0.762mm - 1.168mm çapı) |
| Boyutlar (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Çalışma sıcaklığı | -10°C'den +60°C'ye (14°F'den 140°F'ye) |
| Ekleme ömrü | En az 750+ döngü |
Performans Özellikleri
| Parametreler | Spesifikasyon |
|---|---|
| Bant genişliği | 500 MHz (Kategori 6A Performansı) |
| Veri hızı desteği | 10GBASE-T 100 metreye kadar, 1000BASE-T 100 metreye kadar |
| Dielektrik Direnç Voltajı | 1,000 Vac temas temas, 1,500 Vac iletken yüzey |
| İzolasyon Direnci | En az 500 MΩ |
| Mevcut Rating | 1.5 A @ 20°C (68°F) |
| Fiş tutma gücü | 133 N (29.9 lbf) minimum |
| PoE Uyumluluğu | IEEE 802.3bt (tip 4) 90W'a kadar güç dağıtım için |
Önerilen Uygulamalar
- 10GbE Ağ Altyapısı:10 Gigabit Ethernet uygulamalarını destekleyen omurilik ve yatay kablolama için idealdir
- Yüksek yoğunluklu veri merkezleri:10GbE performansı ile maksimum port yoğunluğu gerektiren sunucu odaları ve veri merkezleri için mükemmel
- Güç Ethernet Uygulamaları:PTZ kameraları, erişim noktaları ve ince istemciler de dahil olmak üzere yüksek güçlü PoE ++ uygulamalarını destekler
- Kurumsal Kampüs Ağları:Geleceğe dayanıklı 10GbE bağlantısı gerektiren kurumsal ortamlar için tasarlanmıştır
- Sağlık ve Eğitim:Tıbbi görüntüleme ve dijital öğrenme ortamlarında bant genişliği yoğun uygulamalara uygundur
Kurulum ve Tasarım Özellikleri
Bu Kategori 6A yama paneli, entegre kablo yönetimi ile düz bir panel tasarımına sahiptir ve özellikle yüksek yoğunluklu kurulumlarda 10GbE performansını korumak için tasarlanmıştır.toz kaplamalı çelik çerçeve ile alev gerileyici termoplastik yapı dayanıklılık ve güvenilir performans sağlarPanelin gelişmiş tasarımı uzaylı geçişini en aza indirir. Kablo ortamlarında 10GBASE-T performansını korumak için kritik bir faktördür.
Uyum ve Sertifikalar
- UL 94 V-0 Yanıcılık Derecesi
- RoHS, İngiltere RoHS ve Çin RoHS Uyumlu
- REACH SVHC Uyumlu
- ISO 9001:2015 Kalite Yönetim Sistemi
- RCM Uyumlu (Elektrik Güvenliği ve Telekomünikasyon)
- UL ve cUL güvenlik standartları
Sıkça Sorulan Sorular
Kategori 6 ve Kategori 6A performansları arasındaki fark nedir?
Kategori 6A, 500MHz bant genişliği ile 100 metreye kadar 10 Gigabit Ethernet'i desteklerken, Kategori 6 250MHz bant genişliği ile 55 metreye kadar 10GbE ile sınırlıdır.Kategori 6A yama paneli yüksek yoğunluklu tesislerde güvenilir 10GbE için üstün yabancı çapraz konuşma performansı sağlar.
Bu yama paneli yüksek güçlü PoE uygulamalarını destekliyor mu?
Evet, bu Kategori 6A yama paneli IEEE 802.3bt (Tipi 4) standartlarına tamamen uyuyor.PTZ kameraları ve yüksek performanslı erişim noktaları gibi zorlu cihazlar için port başına 90W'a kadar güç dağıtımıyla PoE ++ uygulamalarını desteklemek.
Hangi kablo türleri bu 6A kategorisinde yama paneli ile uyumludur?
Bu korunmasız dağıtım modülü, 22-24 AWG arasında değişen hem katı hem de kanatlı iletkenleri destekler, kablo çapları 0.762 mm (0.03 inç) ile 1.168 mm (0.046 inç) arasında,Standart 6A kategorisi kablolama ile uyumlu.
Kurulum Notları
- Yabancı çapraz ses performansını korumak için uygun kablo ayrımı ve paketlemeyi sağlayın
- Garanti edilen 10GbE performansı için tüm kanal boyunca Kategori 6A sertifikalı bileşenleri kullanın.
- Bend yarıçapı ve kablo yönetimi için üreticinin önerilerini izleyin
- Impedans özelliklerini korumak için uygun sonlandırma tekniklerini doğrulamak
- Kategori 6A performans özelliklerini doğrulamak için kurulu kanalları test edin.
