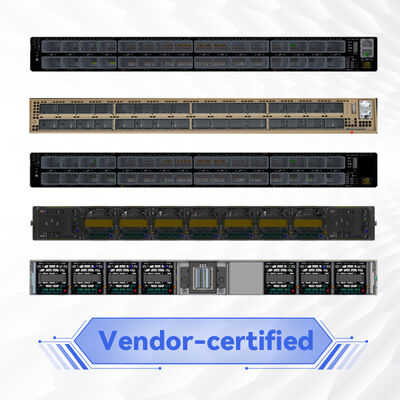

NVIDIA Quantum-2 MQM9790-NS2F 64-Port 400Gb / s InfiniBand Akıllı Değiştiricisi 51.2Tb / s SHARPv3 Ağı İçin Hızlandırma ile AI ve HPC Veri Merkezleri
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Belge: | MQM9700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Başvuru: | Sunucu | Durum: | Yeni ve orijinal |
|---|---|---|---|
| Toplam bant genişliği: | 51.2 TB/s Çift Yönlü | Yönetmek: | CLI, WebUI, SNMP, JSON Desteği ile MLNX-OS |
| İsim: | MQM9790-NS2F InfiniBand Mellanox Ağ Anahtarı, NDR 400G InfiniBand Akıllı Anahtarlarla Veri Merkezler | Anahtar kelime: | melanox 400g anahtarı |
| Vurgulamak: | NVIDIA Quantum-2 InfiniBand anahtarı 400Gb/s,Mellanox akıllı anahtarı 51.2Tb/s verimi,InfiniBand anahtarı SHARPv3 AI veri merkezi |
||
Ürün Açıklaması

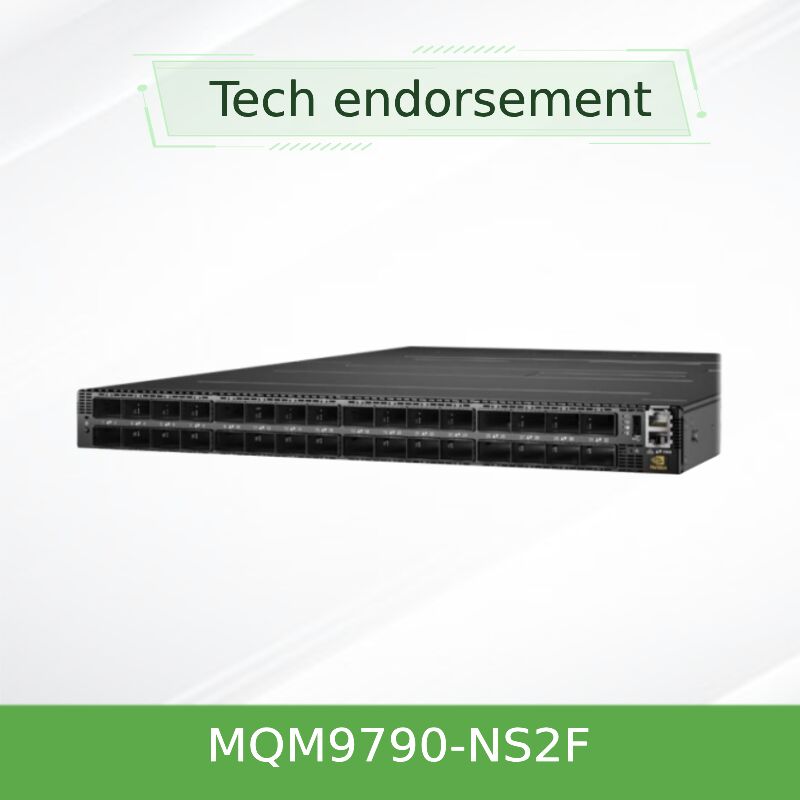

NVIDIA Quantum-2 MQM9790-NS2F 400Gb/s InfiniBand Akıllı Anahtar
1U form faktöründe benzeri görülmemiş 64 adet 400Gb/s NDR InfiniBand bağlantı noktası — 51,2Tb/s toplam iş hacmi ve saniyede 66,5 milyar paket sunarak, aşırı ölçekli Yapay Zeka ve Yüksek Performanslı Hesaplama ortamları için SHARPv3 yerleşik hızlandırma sağlar.
- 64 adet engelsiz 400Gb/s InfiniBand bağlantı noktası (çift yoğunluklu radix'li 32 adet OSFP konektörü)
- Toplam anahtarlama kapasitesi: 51,2 Tb/s (iki yönlü) | Paket işleme: 66,5 BPPS
- 32 kat daha yüksek Yapay Zeka hızlandırması için üçüncü nesil SHARP teknolojisi (SHARPv3)
- 2000 düğüme kadar destekleyen yerleşik alt ağ yöneticisine sahip yönetilmeyen SKU (MQM9790-NS2F)
- P2C hava akışı, 1+1 yedekli güç kaynakları, 1U standart derinlik, HDR/EDR ile geriye dönük uyumlu
Özellikler
- 400Gb/s NDR Performansı: Her bağlantı noktası için 400Gb/s hızında 64 bağlantı noktası, tam çift yönlü bant genişliği ve ultra düşük gecikme süresi.
- Çift Yoğunluklu 200G Modu: Bağlantı noktası bölme teknolojisi, 128 adet 200Gb/s bağlantı noktası sunar — yoğun ToR dağıtımları için idealdir.
- SHARPv3 Yerleşik Hesaplama: Kolektif iletişimler sırasında donanım tabanlı veri toplama/azaltma.
- Gelişmiş Topoloji Desteği: Fat Tree, SlimFly, DragonFly+, çok boyutlu Torus ve uyarlanabilir yönlendirme.
- Enerji ve Alan Optimizasyonu: 80 PLUS Gold sertifikalı, çalışırken değiştirilebilir fanlar, önden arkaya veya arkadan öne soğutma seçeneklerine sahip 1U şasi.
Teknoloji ve Standartlar
NVIDIA Quantum-2 InfiniBand mimarisine dayanan MQM9790-NS2F, yerleşik azaltmalar için SHARPv3, RDMA (Uzaktan Doğrudan Bellek Erişimi), uyarlanabilir yönlendirme, geliştirilmiş sanal hat (VL) eşlemesi ve tıkanıklık kontrolünü entegre eder. NDR 400Gb/s'yi destekler ve HDR100, HDR, EDR ve FDR ile geriye dönük uyumludur. Anahtar MLNX-OS'yi çalıştırır (yönetilmeyen sürüm, gelişmiş ağ yönetimi için harici UFM veya OpenSM'ye dayanır).Çalışma Prensibi: SHARPv3 ile Yerleşik HesaplamaYalnızca paketleri ileten geleneksel anahtarların aksine, MQM9790-NS2F, veriler ağdan geçerken üzerinde hesaplamalar yapar. Özel silikon kullanarak, tel hızında toplu işlemler (örneğin, all-reduce, barrier) için verileri toplar ve azaltır, uç noktalar arasındaki trafiği önemli ölçüde azaltır. Bu, Yapay Zeka eğitim kümeleri ve Yüksek Performanslı Hesaplama simülasyonları için doğrusal ölçeklenebilirlik sağlar. Gömülü x86 Coffee Lake i3 işlemci, ağ başlatma ve topoloji keşfini yönetirken, veri hızlandırması özel donanımda gerçekleşir.Uygulamalar ve DağıtımExascale Yapay Zeka Eğitimi: Büyük dil modelleri ve devasa all-reduce bant genişliği gerektiren derin öğrenme.Yüksek Performanslı Hesaplama (HPC):
İklim modellemesi, moleküler dinamikler ve hesaplamalı akışkanlar dinamiği.
Çift Yoğunluklu Raf Üstü (ToR):
Yoğun sunucu bağlantısı için 128 bağlantı noktalı 200G yapılandırması.
- Bulut ve Kurumsal Veri Merkezleri: Yüksek verimli depolama (NVMe-oF), veritabanı hızlandırma.
- Araştırma ve Devlet Laboratuvarları: Bilimsel keşif için ultra düşük gecikmeli ağ.
- Teknik Özellikler ve Sipariş SeçenekleriModel
- Bağlantı Noktaları ve HızAnahtarlama Kapasitesi
- YönetimHava Akışı
Güç Kaynağı
| Boyutlar (YxGxD) | MQM9790-NS2F | 32 OSFP (64 x 400Gb/s) veya 128 x 200Gb/s | 51,2 Tb/s engelsiz | 66,5 BPPS | Yönetilmeyen (harici UFM/OpenSM) | P2C (ileri) | 2 x AC (1+1 yedekli), 80+ Gold |
|---|---|---|---|---|---|---|
| 43,6 x 438 x 660 mm (1U) | Not: Tüm modeller x86 Coffee Lake i3 CPU, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I²C USB, 1x RJ45 (UART) içerir. Ağırlık: ~14,5kg. Kablolar: OSFP pasif/bakır/aktif optik. | 32 OSFP (64 x 400Gb/s) veya 128 x 200Gb/s | 51,2 Tb/s | 66,5 BPPS | Yönetilmeyen | C2P (geri) | 2 x AC, yedekli |
| Aynı | Not: Tüm modeller x86 Coffee Lake i3 CPU, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I²C USB, 1x RJ45 (UART) içerir. Ağırlık: ~14,5kg. Kablolar: OSFP pasif/bakır/aktif optik. | Avantajlar ve Farklılaştırıcılar | 51,2 Tb/s | 66,5 BPPS | Yönetilen (yerleşik MLNX-OS) | Rekabetçi 400G Anahtarlara Göre: | Entegre SHARPv3 iş tamamlama sürelerini azaltır; çift yoğunluklu 200G modu ağ katmanlarını düşürür ve maliyet tasarrufu sağlar. |
| Aynı | Not: Tüm modeller x86 Coffee Lake i3 CPU, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I²C USB, 1x RJ45 (UART) içerir. Ağırlık: ~14,5kg. Kablolar: OSFP pasif/bakır/aktif optik. | Avantajlar ve Farklılaştırıcılar | Önceki Nesle Göre (QM8700): | 2,5 kat daha fazla bağlantı noktası (64'e karşılık 40), 3,2 kat toplam bant genişliği (51,2Tb/s'ye karşılık 16Tb/s) ve 32 kat daha yüksek Yapay Zeka hızlandırması sağlayan SHARPv3. | Rekabetçi 400G Anahtarlara Göre: | Entegre SHARPv3 iş tamamlama sürelerini azaltır; çift yoğunluklu 200G modu ağ katmanlarını düşürür ve maliyet tasarrufu sağlar. |
En Yoğun ToR Çözümü:
1U'da 128 adet 200G bağlantı noktası — yüksek yoğunluklu raflar için idealdir.
- Enerji Orantılı: Güç, bağlantı noktası kullanımına göre ölçeklenir; ENERGY STAR sertifikalı.
- Sorunsuz Geriye Dönük Uyumluluk: ConnectX-6/5/4 ağ kartları ve mevcut kablolarla çalışır.
- Servis ve DestekTam yaşam döngüsü desteği sunuyoruz: 7/24 teknik danışmanlık, RMA işlemleri ve yerinde yardım. Ekibimiz topoloji tasarımı, firmware uyumluluk doğrulaması ve mevcut InfiniBand ağlarıyla entegrasyon sağlar. Tüm birimler 1 yıllık garantiye sahiptir (uzatılabilir). 10 milyon USD'yi aşan envanterimizden 24-48 saat içinde gönderim yapılır. Özel kablo ve ağ kartı paketleri mevcuttur.
- Sıkça Sorulan Sorular (SSS)S: MQM9790-NS2F, Mellanox ConnectX-6 ağ kartlarıyla uyumlu mu?
- C: Evet, ConnectX-6 (HDR/EDR) ve ConnectX-5/4'ü tam olarak destekler. 400Gb/s çalışması için NDR'yi destekleyen ConnectX-6 veya daha yeni ağ kartlarını kullanın.
S: 128 bağlantı noktalı 200Gb/s modu nasıl çalışır?
C:
Her OSFP konektörü 8 hat içerir. 400G (8 hat) bir bağlantı noktasını iki bağımsız 200G (4 hat) bağlantısına bölerek, anahtar 200G uç noktaları için bağlantı noktası sayısını etkili bir şekilde ikiye katlar — yüksek yoğunluklu ToR için idealdir.
S: Bu yönetilmeyen anahtar bir alt ağ yöneticisi çalıştırabilir mi?
Yalnızca 200-240V AC giriş aralığı (100-127V değil). Yedeklilik için her iki güç beslemesini de kullanın. Evet, kutudan çıktığı gibi 2000 düğüme kadar yönetebilen yerleşik bir alt ağ yöneticisi içerir. UFM gibi gelişmiş özellikler için OpenSM veya NVIDIA UFM çalıştıran harici bir sunucu bağlayın.
S: Hangi soğutma seçenekleri mevcut?
Yalnızca 200-240V AC giriş aralığı (100-127V değil). Yedeklilik için her iki güç beslemesini de kullanın. MQM9790-NS2F, P2C (bağlantı noktasından güce/ileri) hava akışına sahiptir. Rafınız arkadan öne soğutma kullanıyorsa, MQM9790-NS2R (C2P) sipariş edin. Çalışırken değiştirilebilir fan üniteleri her iki yönü de destekler.
S: %50 yükte tipik güç tüketimi nedir?
Yalnızca 200-240V AC giriş aralığı (100-127V değil). Yedeklilik için her iki güç beslemesini de kullanın. Kullanıma ve kablo türlerine bağlı olarak, yarı yükte tipik güç çekişi 250W ile 350W arasında değişir. Anahtar, bağlantı noktaları boşta olduğunda gücü dinamik olarak azaltır.
Önlemler ve Uyumluluk Notları
Yalnızca 200-240V AC giriş aralığı (100-127V değil). Yedeklilik için her iki güç beslemesini de kullanın. Raf soğutmasının modelinizle eşleştiğini doğrulayın: P2C (MQM9790-NS2F) veya C2P (MQM9790-NS2R). Yanlış hava akışı aşırı ısınmaya neden olabilir.
Güç Kaynağı:
Yalnızca 200-240V AC giriş aralığı (100-127V değil). Yedeklilik için her iki güç beslemesini de kullanın.Kablolama:
400G için OSFP pasif bakır (3m'ye kadar) veya aktif optik modüller kullanın. 200G bölme, OSFP'den 2x200G'ye ayırma kabloları gerektirir.
- Çalışma Ortamı: Sıcaklık 0°C–40°C, nem %10–%85 yoğuşmasız, rakım ≤3050m. CE, FCC, VCCI, ICES, RCM ile EMC uyumlu.
- Yazılım: Büyük ölçekli ağlar için harici alt ağ yöneticisi/UFM önerilir. Firmware'i her zaman ağ kartı sürümleriyle koordineli olarak güncelleyin.
