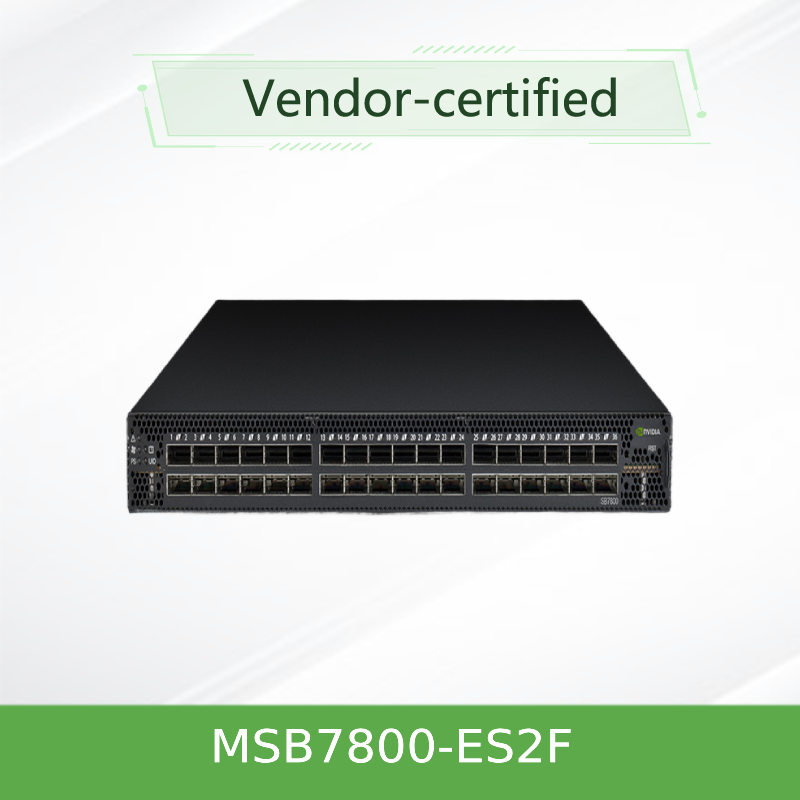

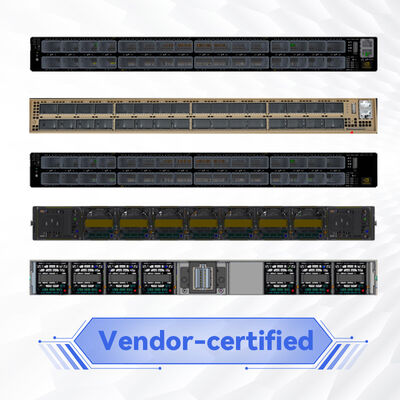

NVIDIA MSB7800-ES2F 100 Gb/s InfiniBand Anahtar – 36 Bağlantı Noktalı EDR, 7,2 Tb/s, 1U, P2C Hava Akışı, Dışarıdan Yönetilen
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MSB7800-ES2F |
| Belge: | MSB7800.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| marka: | Mellanoks | Model Numarası: | MSB7800-ES2F |
|---|---|---|---|
| Hız: | Bağlantı noktası başına 100 Gb/sn | Limanlar: | 36 x QSFP28 |
| İsim: | MSB7800-ES2F Ağ IB Mellanox 100 gb Anahtar Veri Merkezinde Yüksek Hız | Anahtar kelime: | Mellanox ağ anahtarı |
Ürün Açıklaması
MSB7800-ES2F
Ürüne Genel Bakış
NVIDIA MSB7800-ES2F, Switch-IB 2 ASIC üzerine kurulu, yüksek performanslı bilgi işlem (HPC) ve yapay zeka iş yüklerinin aşırı bant genişliği ve gecikme taleplerini karşılamak üzere tasarlanmış, sabit konfigürasyonlu bir InfiniBand anahtarıdır. 100 Gb/sn EDR'de çalışan 36 QSFP28 bağlantı noktasıyla, küçük araştırma kümelerinden büyük kurumsal veri merkezlerine kadar ölçeklenen, engellenmeyen bir anahtarlama yapısı sağlar.
Harici olarak yönetilen bu model (MSB7800-ES2F), merkezi bir Alt Ağ Yöneticisinin (OpenSM veya NVIDIA UFM gibi) yapı kontrolünü yöneterek düşük güç tüketimi (tipik olarak 122W) ve yüksek yoğunluklu 1U tasarım sağladığı ortamlar için optimize edilmiştir. MPI kolektif işlemlerini hızlandırmak, CPU kaynaklarını hesaplama için serbest bırakmak ve iş tamamlama sürelerini azaltmak için NVIDIA SHARP teknolojisini içerir.
Temel Özellikler
- ✓ 1U'da 36 x EDR 100 Gb/s bağlantı noktası
- ✓ 7,2 TB/sn toplam engellemesiz üretim
- ✓ <90 ns bağlantı noktasından bağlantı noktasına gecikme süresi

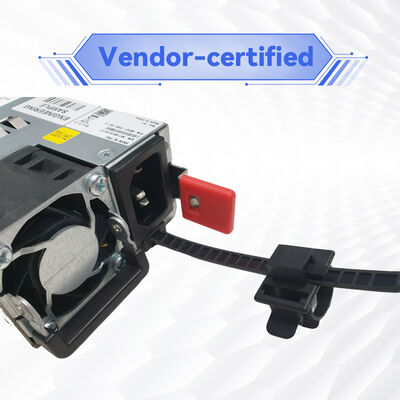

- ✓ 1+1 yedekli çalışırken değiştirilebilir AC gücü
- ✓ N+1 yedekli, çalışırken değiştirilebilir fanlar
- ✓ 80 PLUS Gold+ ve ENERGY STAR sertifikalı
- ✓ Uyarlanabilir yönlendirme ve tıkanıklık kontrolü
- ✓ FDR (56Gb/s) ve QDR (40Gb/s) ile geriye dönük uyumludur
- ✓ Çift çekirdekli x86 CPU'lu MLNX-OS yazılımı
- ✓ RoHS‑6 uyumlu ve EMC sertifikalı
Teknoloji: Ağ İçi Bilgi İşlem
NVIDIA Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü (SHARP), toplu işlemlerin yükünü CPU'dan anahtar ağına aktararak uç noktalar arasında birden fazla veri geçişini ortadan kaldırır. Bu, MPI çalışma süresini azaltır ve hesaplama için CPU kaynaklarını serbest bırakır.
Anahtar-IB 2 ASICgelişmiş özellikler sunar: uyarlanabilir yönlendirme, tıkanıklık kontrolü, VL2VL eşleme ve bağlantı noktası yansıtma. x86 çift çekirdekli Intel Celeron, eksiksiz kasa yönetimi için MLNX‑OS'yi çalıştırır.
Tipik Dağıtımlar
- • HPC kümelerinde raf üstü yaprak bağlantısı
- • Yapay zeka ve derin öğrenme yapıları için omurga yaprağı topolojileri
- • Yüksek performanslı depolamaya sahip kurumsal veri merkezleri
- • Araştırma ve eğitim ortamları (fizik, genomik, iklim)
- • Düşük gecikmeli ticaret altyapıları için finansal hizmetler
Uyumluluk

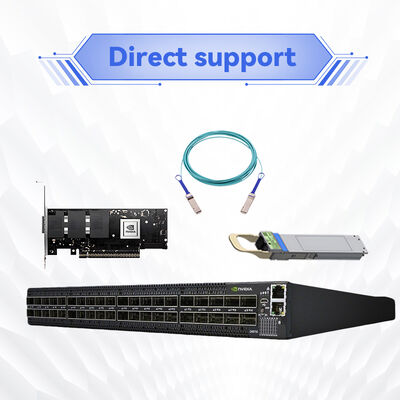

- •Ana Bilgisayar Adaptörleri:ConnectX‑4, ConnectX‑5 EDR
- •Kablolar:QSFP28 pasif bakır, aktif optik, optik modüller
- •Yönetmek:OpenSM, NVIDIA UFM, MLNX‑OS
- •Geri:Uygun alıcı-vericilerle FDR (56 Gb/s), QDR (40 Gb/s)
- •Alt Ağ Yöneticisi:Dışarıdan yönetilen (ana bilgisayar tabanlı SM gerektirir)
Özellikler
Seçim Kılavuzu – MSB7800 Serisi
Avantajları – Ölçek ve Verimlilik için Tasarlandı
Veri yoğunluklu iş yükleri için 7,2 TB/sn aktarım hızı ve <90 sns gecikme süresi.
122W tipik güç, 80 PLUS Gold+ sarf malzemeleri işletme giderlerini azaltır.
SHARP, MPI kolektiflerinin yükünü boşaltır, işin tamamlanma süresini kısaltır.
Yüksek kullanılabilirlik için 1+1 güç kaynakları ve çalışırken değiştirilebilir fanlar.
FDR/QDR ile geriye dönük uyumludur; ConnectX‑4/5 adaptörleriyle çalışır.
Servis ve Destek
- • 1 yıllık standart garanti (uzatılmış süre mevcuttur)
- • E-posta / telefon aracılığıyla teknik destek
- • Firmware yükseltmeleri ve MLNX‑OS güncellemeleri
- • Arızalı birimler için RMA hizmetleri
- • Küresel lojistik ve teslimat
SSS
Bu anahtar dahili olarak mı yönetiliyor?
Hayır, MSB7800-ES2F harici olarak yönetilir. Ana bilgisayar tabanlı bir Alt Ağ Yöneticisi (OpenSM / UFM) gerektirir.
Hava akış yönünü değiştirebilir miyim?
Hayır, P2C (Önden Arkaya) sabittir. C2P hava akışı için -ES2R'yi seçin.
SHARP'ı destekliyor mu?
Evet, Switch‑IB 2 donanım yazılımı ≥ 15.1300.0126 ve UFM yapılandırmasıyla.
Hangi kablolar uyumludur?
QSFP28 pasif bakır, aktif optik ve optik modüller.
Önlemler
- • Hava akışı yönünün raf soğutma stratejinize uyduğunu doğrulayın.
- • EDR uyumluluğu için yalnızca NVIDIA onaylı optikleri ve kabloları kullanın.
- • Yapıya bağlanmadan önce Alt Ağ Yöneticisinin yapılandırıldığından emin olun.
- • Çalışma sıcaklığı aralığı: 0°C–45°C; uygun havalandırmayı koruyun.
- • Bu anahtar DC gücünü desteklemez – yalnızca AC.
Hong Kong Starsurge Group Co., Limited
2008 yılında kurulan Starsurge, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. Anahtarlar, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve IoT çözümleri ile dünya çapında kamu, sağlık, üretim, eğitim, finans ve kurumsal müşterilere hizmet veriyoruz. Deneyimli satış ve teknik ekibimiz, güvenilir kalite ve hızlı yanıt veren hizmete bağlı olarak çok dilli destek, özel yazılım geliştirme ve küresel teslimat sunar.
Temel Bilgiler
- •ASIC:Anahtar-IB 2
- •Bağlantı noktaları:36xQSFP28
- •Verim:7,2 TB/sn
- •Gecikme:<90ns
- •KESKİN:Evet (toplu boşaltma)
- •Güç (tip):122W
Uyumluluk Matrisi
- •HCA'lar:ConnectX‑4, ConnectX‑5 EDR
- •Kablolar:QSFP28 DAC / AOC / optik
- •:OpenSM, UFM Kurumsal
- •Geri:FDR (56G), QDR (40G)
- •Firmware:MLNX‑OS, SHARP'a hazır
Alıcı Kontrol Listesi
- ✓ Hava akışını doğrulayın: P2C (MSB7800-ES2F) ve C2P
- ✓ Raf derinliğini doğrulayın (standart derinlik gereklidir)
- ✓ Gücü kontrol edin: Yalnızca AC, 100‑240V
- ✓ Alt Ağ Yöneticisini Planlayın (harici ana bilgisayar)
- ✓ Optik / kablo uyumluluğunu doğrulayın
