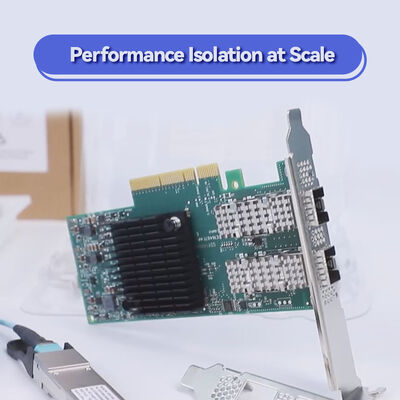

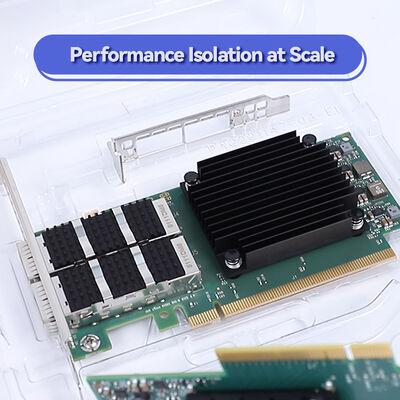

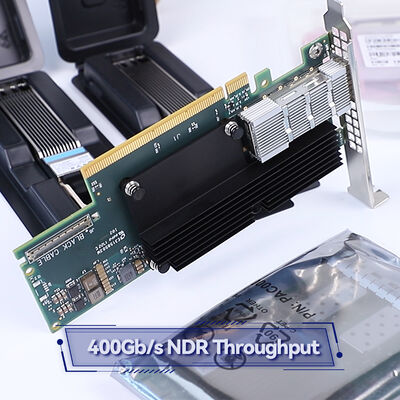

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Akıllı Adaptör
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCX75506AS-I-I-I-HEAT (900-9x7AH-0078-DTZ) |
| Belge: | Connectx-7 infiniband.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MCX75506AS-I-I-I-HEAT (900-9x7AH-0078-DTZ) | Limanlar: | 2 port |
|---|---|---|---|
| Teknoloji: | İnfiniband | Arayüz Türü: | OSFP56 |
| Şartname: | 16.7cm x 6.9cm | Menşei: | Hindistan / İsrail / Çin |
| iletim hızı: | 200GBE | Ana bilgisayar arayüzü: | Gen3 x16 |
| Vurgulamak: | NVIDIA ConnectX-7 InfiniBand adaptörü,400Gb/s Mellanox ağ kartı,NDR destekli akıllı adaptör |
||
Ürün Açıklaması

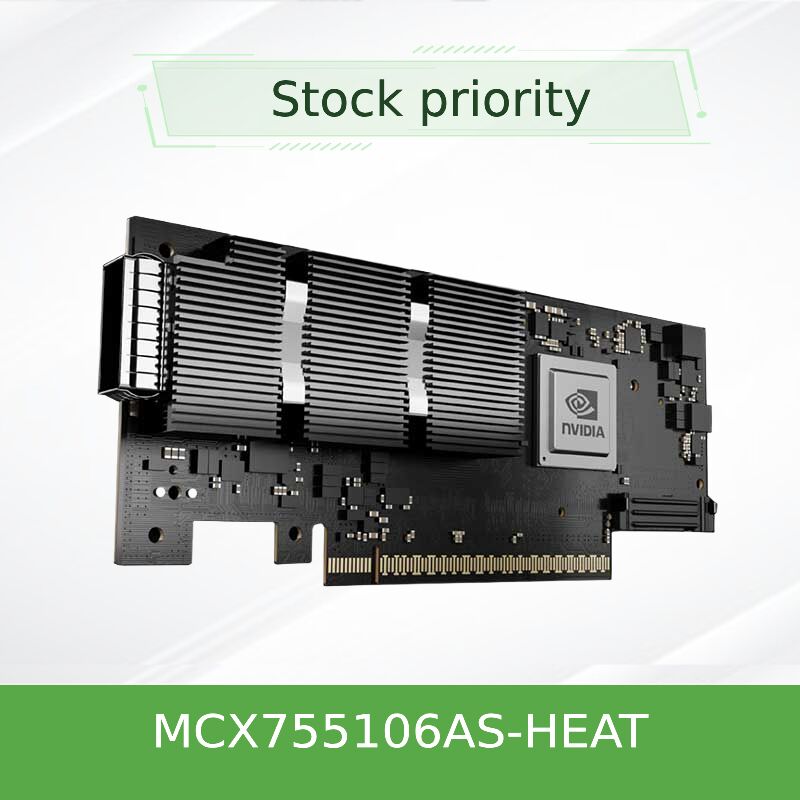

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Akıllı Adaptör
Amiral Gemisi Model PCIe Gen5 x16 InfiniBand ve RoCE Çift Bağlantı Noktalı 400G. Yapay Zeka fabrikaları, HPC kümeleri ve büyük ölçekli bulut veri merkezleri için tasarlanmış ultra düşük gecikmeli 400Gb/s RDMA ağ adaptörü. ConnectX-7 MCX755106AS-HEAT, modern bilimsel hesaplama ve yazılım tanımlı altyapıları hızlandırmak için ağ içi hesaplama, donanım güvenliği boşaltmaları ve gelişmiş sanallaştırmayı entegre eder.
Ürün Genel Bakışı
NVIDIA ConnectX-7 ailesi, bağlantı başına 400Gb/s'ye kadar bant genişliği ile çığır açan performans sunar ve hem InfiniBand (NDR/HDR/EDR) hem de Ethernet'i (400GbE'ye kadar) destekler. Model MCX755106AS-HEAT PCIe Gen5 ana bilgisayar arayüzü (x32 şeride kadar), çift bağlantı noktalı 400Gb/s yoğunluk, çoklu ana bilgisayar yeteneği ve GPUDirect RDMA, NVMe-oF hızlandırma ve satır içi şifreleme için gelişmiş motorlar içerir. Zorlu yapay zeka eğitimi, simülasyon ve gerçek zamanlı analizler için üretilen bu adaptör, CPU yükünü azaltırken veri verimliliğini ve güvenliği en üst düzeye çıkarır.
Rendezvous boşaltması, SHARP toplu hızlandırma ve ASAP2 SDN boşaltmaları için yerleşik belleği ile ConnectX-7, standart sunucuları neredeyse sıfır titreme ve nanosaniye hassasiyetli zamanlama (IEEE 1588v2 Sınıf C) ile yüksek performanslı ağ düğümlerine dönüştürür.
Anahtar Özellikler
- NDR InfiniBand ve 400GbE hazır - Bağlantı başına 400Gb/s'ye kadar, 800Gb/s toplam bant genişliği sağlayan çift bağlantı noktalı yapılandırma; NDR, HDR, EDR InfiniBand ve 400/200/100/50/25/10GbE'yi destekler.
- PCIe Gen5 x16 (x32 şeride kadar) - TLP işleme ipuçları, ATS, PASID ve SR-IOV ile yüksek verimli ana bilgisayar arayüzü.
- Ağ İçi Hesaplama - Toplu işlemlerin (SHARP), rendezvous protokolünün, burst buffer boşaltmasının donanım boşaltması.
- GPUDirect RDMA ve GPUDirect Depolama - Doğrudan GPU'dan NIC'e veri yolu, derin öğrenme ve veri analizi hızlandırması.
- Donanım Güvenlik Motorları - Satır içi IPsec/TLS/MACsec şifreleme/şifre çözme (AES-GCM 128/256-bit) + donanım güven kökü ile güvenli önyükleme.
- Gelişmiş Depolama Hızlandırma - NVMe-oF (Fabrikalar/TCP üzerinden), NVMe/TCP boşaltma, T10-DIF imza devri, iSER, RDMA üzerinden NFS, SMB Direct.
- ASAP2 SDN ve VirtIO Hızlandırma - OVS boşaltma, VXLAN/GENEVE/NVGRE kapsülleme, bağlantı takibi ve programlanabilir ayrıştırıcı.
- Hassas Zamanlama - 12ns doğrulukla PTP (IEEE 1588v2), SyncE, zaman tetiklemeli zamanlama, paket hızlandırma.
Teknoloji: ConnectX-7 İçinde
7nm işlem üzerine kurulu ConnectX-7, CPU'yu boşaltan ve deterministik performans sunan birden fazla donanım hızlandırma motorunu entegre eder. Temel teknolojik sütunlar şunları içerir:
- Ethernet Üzerinden RDMA (RoCE) - Düşük gecikmeli Ethernet ağları için Sıfır Dokunuşlu RoCE.
- Dinamik Bağlantılı Taşıma (DCT) ve XRC - Verimli MPI ve HPC iletişimi.
- İsteğe Bağlı Sayfalama (ODP) ve Kullanıcı Belleği Kaydı (UMR) - Büyük ölçekli uygulamalar için bellek yönetimini basitleştirir.
- Ölçeklenebilir Hiyerarşik Toplama ve İndirgeme Protokolü (SHARP) - MPI topluları için ağ içi veri azaltma.
- Çoklu Ana Bilgisayar Teknolojisi - Tek bir adaptörü paylaşmak için 4 bağımsız ana bilgisayara kadar etkinleştirir, sunucu kullanımını optimize eder.
- PLDM ve SPDM Yönetilebilirliği - Kurumsal güvenlik için üretici yazılımı güncellemesi, izleme ve cihaz doğrulama.
Tipik Dağıtımlar
- Yapay Zeka ve Makine Öğrenmesi Kümeleri - NCCL, UCX ve GPUDirect RDMA ile büyük ölçekli eğitim.
- HPC Simülasyonu ve Araştırması - Düşük gecikmeli MPI gerektiren hava modellemesi, genomik, moleküler dinamikler.
- Büyük Ölçekli Bulut ve SDDC - Kaplama ağları, NFV hızlandırma, güvenli çoklu kiracılık (SR-IOV).
- Kurumsal Depolama Sistemleri - NVMe-oF hedef boşaltma ve dağıtılmış dosya sistemleri (Lustre, GPUDirect Depolama).
- 5G Kenar ve Telekom - Sınıf C PTP ve MACsec güvenliği ile zamana duyarlı altyapılar.
Uyumluluk
İşletim Sistemleri ve Sanallaştırma: Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) ve Kubernetes (CNI eklentileri) için kutu içi sürücüler. NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL ve UCC için optimize edilmiştir.
Donanım Uyumluluğu: Standart PCIe Gen5 yuvaları (x16 mekanik, x16/x32 elektriksel). HPE, Supermicro ve NVIDIA DGX sistemlerinden büyük sunucu platformlarıyla sertifikalı.
Birlikte Çalışabilirlik: InfiniBand Trade Association Spec 1.5, Ethernet için IEEE 802.3 ve PCI-SIG Gen5 spesifikasyonlarıyla tamamen uyumludur.
Özellikler - ConnectX-7 MCX755106AS-HEAT
| Parametre | Detay |
|---|---|
| Ürün Modeli | MCX755106AS-HEAT |
| Form Faktörü | PCIe HHHL (Yarım Yükseklik Yarım Uzunluk), FHHL braketi isteğe bağlı |
| Ana Bilgisayar Arayüzü | PCIe Gen5.0 x16 (32 şeride kadar, bölümleme ve Çoklu Ana Bilgisayar desteği) |
| Ağ Protokolleri | InfiniBand (NDR/HDR/EDR) ve Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| Bağlantı Noktası Yapılandırması | Çift bağlantı noktalı QSFP-DD (2x 400Gb/s NDR, 800Gb/s toplam) |
| InfiniBand Hızları | Bağlantı başına NDR 400Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR (uyumlu) |
| Ethernet Hızları | 400/200/100/50/25/10GbE NRZ/PAM4 |
| Yerleşik Bellek | Rendezvous boşaltma ve burst buffer için entegre ağ içi bellek |
| Güvenlik Boşaltmaları | Satır içi IPsec, TLS, MACsec (AES-GCM 128/256-bit), Güvenli Önyükleme, Flash Şifreleme |
| Depolama Boşaltmaları | NVMe-oF (TCP/Fabrikalar), NVMe/TCP, T10-DIF, SRP, iSER, RDMA üzerinden NFS, SMB Direct |
| Zamanlama ve Senkronizasyon | IEEE 1588v2 PTP (12ns doğruluk), SyncE, programlanabilir PPS, zaman tetiklemeli zamanlama |
| Sanallaştırma | SR-IOV, VirtIO hızlandırma, VXLAN/NVGRE/GENEVE boşaltma, Bağlantı takibi (L4 güvenlik duvarı) |
| Yönetilebilirlik | NC-SI, SMBus/PCIe üzerinden MCTP, PLDM (İzleyici/Üretici Yazılımı/FRU/Redfish), SPDM, SPI flash, JTAG |
| Uzaktan Önyükleme | InfiniBand önyükleme, iSCSI, UEFI, PXE |
| Güç Tüketimi | Halka açık olarak belirtilmemiş - çift bağlantı noktalı yüksek performanslı adaptör yeterli hava akışı gerektirir; lütfen sipariş vermeden önce onaylayın |
| Çalışma Sıcaklığı | 0°C ila 55°C (uygun şasi soğutması ile) |
Not: Bazı parametreler üretici yazılımı ve sistem yapılandırmasına göre değişiklik gösterebilir. Belirli doğrulama için NVIDIA belgelerine bakın veya Starsurge ile iletişime geçin.
Avantajlar - Modern Veri Merkezleri İçin Üretildi
En Düşük Toplam Sahip Olma Maliyeti Ağı, depolamayı ve güvenlik görevlerini CPU'dan boşaltır -- Gb/s başına güç ve soğutma maliyetlerini düşürür.
Geleceğe Hazır Bant Genişliği PCIe Gen5 ve bağlantı başına NDR 400G, yeni nesil GPU sunucuları ve yapay zeka kümeleri için darboğazları ortadan kaldırır.
Kurumsal Güvenlik Donanım satır içi şifreleme (IPsec/TLS/MACsec) ve güvenli güven zinciri uyumluluğu (FIPS, DoD) karşılar.
Sorunsuz Entegrasyon Ana dağıtımlar, hipervizörler ve kapsayıcı düzenleme platformlarıyla tam uyumluluk.
Sıkça Sorulan Sorular (SSS)
S: MCX755106AS-HEAT hem InfiniBand hem de Ethernet anahtarlarıyla uyumlu mu?
Evet. ConnectX-7 çift protokol çalışmasını destekler; InfiniBand modunda (NDR ağı) veya Ethernet modunda (RoCE) kullanabilirsiniz. Adaptör otomatik olarak algılar veya üretici yazılımı aracılığıyla yapılandırılabilir.
S: Bu çift bağlantı noktalı model her iki bağlantı noktasında aynı anda GPUDirect Depolamayı destekliyor mu?
Kesinlikle. GPUDirect Depolama ve GPUDirect RDMA, her iki bağlantı noktasında da tam olarak desteklenir ve CPU aktarma tamponları olmadan depolama ve GPU belleği arasında doğrudan veri hareketini sağlar.
S: MCX755106AS-HEAT için hangi PCIe bölümleme seçenekleri mevcut?
Standart bölümlemeyi (x16, x8/x8) ve uygun PCIe anahtar platformlarıyla 4 bağımsız ana bilgisayara kadar etkinleştiren NVIDIA Çoklu Ana Bilgisayar'ı destekler.
S: Bu adaptörü NVMe/TCP boşaltması için kullanabilir miyim?
Evet. NVMe üzerinden TCP için donanım boşaltma, CPU kullanımını azaltır ve yazılım tanımlı depolama için gecikmeyi iyileştirir.
S: En son üretici yazılımı ve sürücüleri nerede bulabilirim?
Sürücüler ana akım Linux çekirdeklerinde (MLNX_OFED) bulunur. NVIDIA'nın resmi Mellanox araçları (mlxconfig, flint) üretici yazılımı güncellemelerini destekler. Starsurge ayrıca küratörlü üretici yazılımı paketleri de sunar.
Önlemler ve Sipariş Notları
- Sunucu anakartının yeterli soğutmaya sahip bir PCIe Gen5 yuvası sağladığından emin olun (400G çalışması için aktif hava akışı önerilir).
- Çoklu Ana Bilgisayar yapılandırmaları için platform desteğini ve kablolama gereksinimlerini doğrulayın (ayırıcı kablolar gerekebilir).
- Optik modüller / DAC kabloları ayrı satılır; uyumluluk için NVIDIA onaylı alıcı-vericiler kullanın.
- Maksimum güç tüketimi NVIDIA tarafından yayınlanmamıştır; tipik termal tasarım, çift bağlantı noktalı model için yoğun yük altında 30W-40W aralığını varsayar, lütfen şasi termal kılavuzunuzla doğrulayın.
- Kriptografik özellikler (IPsec/TLS boşaltma) için ek lisanslama gerekebilir; lütfen satış ile onaylayın.
Uyumluluk Matrisi (Basitleştirilmiş)
| Bileşen / Ekosistem | Desteklenen | Notlar |
|---|---|---|
| NVIDIA DGX H100 / GH200 | Evet | Çift bağlantı noktalı yapılandırma ile sertifikalı |
| VMware vSphere / ESXi | Evet (SR-IOV) | Sürücü desteği dahildir |
| Linux çekirdeği 5.x+ | Evet (Kutu içi) | MLNX_OFED önerilir |
| Windows Server 2022 | Evet | Yerel RDMA / RoCE |
| Kubernetes / CNI | Evet | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | Evet | InfiniBand fiilleri için optimize edilmiştir |
Alıcı Kontrol Listesi - ConnectX-7 Benimseme
- Ana bilgisayar platformunu kontrol edin: PCIe Gen5 yuvası (veya geriye dönük uyumlulukla Gen4 ancak bant genişliği sınırlı).
- Kablo türünü onaylayın: 400G NDR (OSFP/QSFP-DD) veya bağlantı başına 2x200G için ayırıcı.
- Soğutmayı doğrulayın: Çift bağlantı noktalı yüksek güçlü adaptör en az 350 LFM hava akışı gerektirir.
- Güvenlik özellikleri için: Güvenli önyükleme ve şifreleme boşaltmasının gerekip gerekmediğini onaylayın (HEAT modeli donanım güven kökü ve tam satır içi motorlar içerir).
- Yazılım yığını: MLNX_OFED veya kutu içi sürücü sürümünün çekirdek/işletim sisteminizle uyumluluğu.
