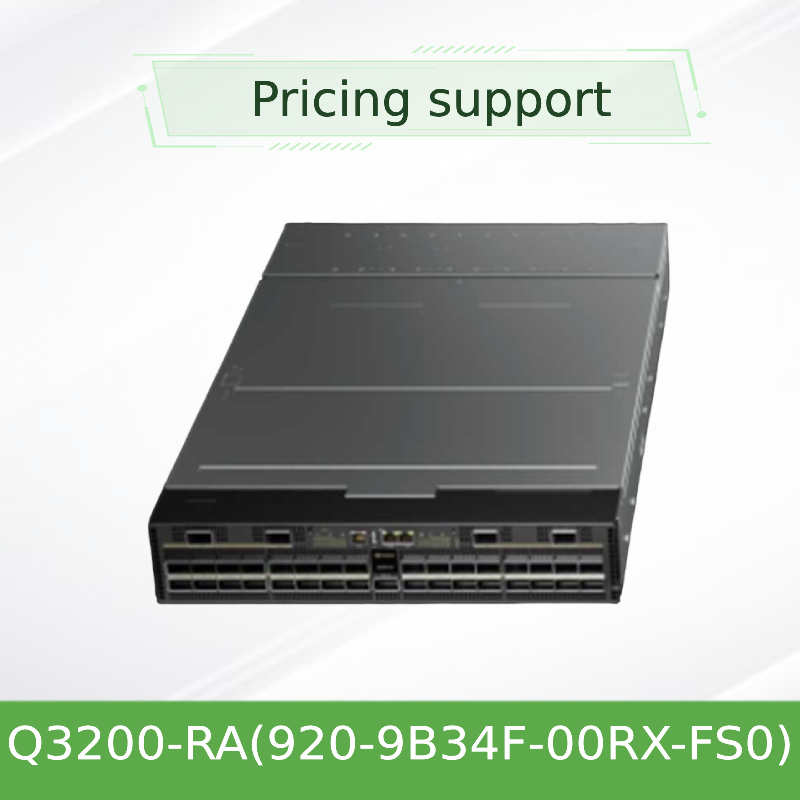

NVIDIA Q3200-RA 800Gb/s InfiniBand Anahtarı | 72 Portlu, 57,6 Tb/s Çift Anahtarlı Şasi
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | Q3200-RA (920-9B34F-00RX-FS0) |
| Belge: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | Q3200-RA (920-9B34F-00RX-FS0) | iletim hızı: | 800g |
|---|---|---|---|
| Limanlar: | 9-26gsm | İşlev: | LACP, istiflenebilir, VLAN desteği |
| Teknoloji: | İnfiniband | Maksimum Hız: | XDR |
| Taşıma Paketi: | Ambalaj | Şartname: | 43.6*433.2*590.6 mm |
| Ticari marka: | Mellanoks | ||
| Vurgulamak: | NVIDIA InfiniBand anahtarı 800Gb/s,72 portlu InfiniBand anahtarı 57,6 Tb/s |
||
Ürün Açıklaması
NVIDIA Q3200-RA 800 Gb/sn InfiniBand Anahtarı
Yapay Zekâ Yaprak (Leaf) ve HPC Dokuları için 72 Bağlantı Noktalı, 57,6 Tb/sn Çift Anahtarlı Kasa
72 XDR bağlantı noktası 36 OSFP yuvası üzerinden (sistem başına 2 * 36)
57,6 Tb/sn toplam anahtarlama kapasitesi (2 * 28,8 Tb/sn)
2U alan tasarruflu kasa
4 * PSU yedekli, çalışırken değiştirilebilir
Çift ASIC tek bir kasada iki bağımsız Quantum-3 anahtarı
Ürüne Genel Bakış
NVIDIA Q3200-RA, bağımsız iki adet NVIDIA Quantum-3 ASIC ile güçlendirilmiş 2U, çift sistemli bir InfiniBand anahtar platformudur. 36 OSFP yuvası üzerinden 800 Gb/sn hızında 72 XDR bağlantı noktası sunar — her bir ASIC 36 bağlantı noktasını (28,8 Tb/sn) besler. Bu benzersiz mimari, Q3200-RA'yı iki seviyeli fat-tree topolojileri için ideal yaprak (leaf) anahtarı haline getirerek yapay zekâ eğitimi, HPC ve kurumsal veri merkezi ağ yapıları için mükemmel yoğunluk, güç verimliliği ve maliyet tasarrufu sağlar.
Temel Özellikler
Çift Sistemli Kasa
Tek bir 2U kasa içinde iki bağımsız 36 bağlantı noktalı Quantum-3 anahtarı
800 Gb/sn XDR Bağlantı Noktaları
36 OSFP yuvası üzerinden 400 Gb/sn (NDR) ve 800 Gb/sn (XDR) hızlarını destekleyen 72 bağlantı noktası
Toplam 57,6 Tb/sn
Her bir anahtar 28,8 Tb/sn engellemesiz (non-blocking) veri aktarım hızı sağlar
Yedekli ve Çalışırken Değiştirilebilir
4 güç kaynağı (C2P hava akışı) ve N+1 yedekliliğe sahip 5 fan
Teknoloji
Quantum-3 ASIC (x2): Her bir Q3200-RA, her biri 800 Gb/sn hızında 36 bağlantı noktasını besleyen iki NVIDIA Quantum-3 anahtar ASIC'i barındırır. Çift ASIC tasarımı, kasanın iki bağımsız anahtar olarak çalışmasını veya UFM ile tek bir mantıksal varlık olarak yönetilmesini sağlar. Her ASIC, ağ içi bilgi işlem hızlandırması için SHARPv3'ün yanı sıra gelişmiş uyarlanabilir yönlendirme ve tıkanıklık denetimini destekler.
Tipik Dağıtımlar
- İki seviyeli Fat-Tree yapısında Leaf (Yaprak): Maliyet açısından verimli, yüksek tabanlı (high-radix) ağ yapıları oluşturmak için Q3400-RA spine (omurga) anahtarları ile eşleştirin
- Alan kısıtlı Yapay Zekâ kümeleri: 2U form faktörü, minimum kabin alanı kaplayarak 72 bağlantı noktası sunar
- Karma hızlı ortamlar: Otomatik anlaşma (auto-negotiation) ile NDR ve XDR uç noktalarını sorunsuz bir şekilde birbirine bağlayın
- Kurumsal veri merkezleri: Belirlenimci (deterministik) düşük gecikme süresi gerektiren üretim, finans ve araştırma iş yükleri için idealdir
Teknik Özellikler
| Kategori | Ayrıntı |
|---|---|
| Bağlantı noktası yoğunluğu | 36 OSFP yuvası üzerinden 72 XDR bağlantı noktası (800 Gb/sn) (anahtar başına 2 * 36) |
| Anahtarlama kapasitesi | Toplam 57,6 Tb/sn (bağımsız anahtar başına 28,8 Tb/sn) |
| Form faktörü | 2U rafa monte (3,64" Y * 17,24" G * 26,77" D) / 680 mm derinlik |
| Ağırlık (tam donanımlı) | 23 kg (4 PSU ile birlikte) |

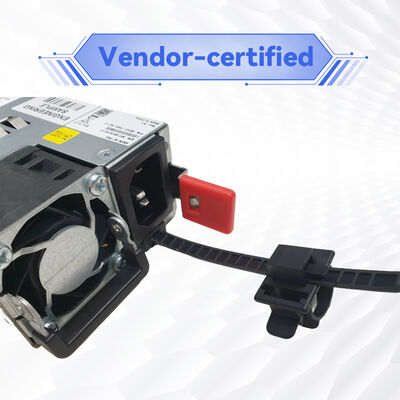

| PSU | 4 * 2000W AC, C2P hava akışı, 200-240V ~ 50/60Hz |
| Çalışma sıcaklığı | 0°C ila 35°C (ters hava akışı) |
| Yönetim | NVOS (NVUE), UFM, seri konsol (RJ45), USB 2.0, çift 1GbE MGT bağlantı noktası |
Uyumluluk
| Bileşen / Ekosistem | Uyumluluk | Notlar |
|---|---|---|
| NIC'ler | ConnectX-8 (XDR), ConnectX-7 (NDR), ConnectX-6 (HDR) | Hız anlaşması ile |
| Optikler ve kablolar | OSFP, OSFP'den OSFP'ye, aktif/pasif bakır | Tek modlu/çok modlu |
| Yönetim | NVOS (NVUE), UFM, SNMP, REST API | Seri konsol desteği |
Seçim Kılavuzu
| SKU | Açıklama | Hava Akışı |
|---|---|---|
| 920-9B34F-00RX-FS0 | Q3200-RA, 2U, 72 XDR bağlantı noktası (2 * 36), 4 PSU, yönetilebilir | C2P (konektörden güç kaynağına) |
| 930-9SKIT-00LO-00C | 2U Q3200 için aletsiz montaj ray kiti | — |
| 930-9SPSU-00RA-00A | Quantum-3 için 2000W AC PSU (C2P) | C2P |
Avantajlar
- 2U yoğunluk, 72 bağlantı noktası: Eşdeğer 4U çözümlerin yarı raf alanı — daha düşük TCO
- Çift ASIC esnekliği: İki bağımsız anahtar olarak veya UFM ile birleşik ağ yapısı olarak çalışabilme
- Yatırım koruması: NDR/XDR karma hız desteği mevcut altyapıyı korur
- SHARPv3 hızlandırması: Kolektif işlemleri anahtar üzerine devrederek yapay zekâ eğitim süresini kısaltır
Servis ve Destek
Hong Kong Starsurge Group Co., Limited; satış öncesi danışmanlık, küresel lojistik, teknik destek, eğitim ve garanti hizmetleri dâhil olmak üzere NVIDIA Q3200-RA anahtarları için tam yaşam döngüsü desteği sunmaktadır.
Sıkça Sorulan Sorular
Q3200-RA ile Q3400-RA arasındaki fark nedir?
Q3200-RA, iki bağımsız anahtara sahip (toplam 72 bağlantı noktası) 2U bir kasadır — leaf (yaprak) veya daha küçük ağ yapıları için idealdir. Q3400-RA ise 144 bağlantı noktasına sahip 4U bir kasadır — daha büyük ağ yapılarındaki spine (omurga) rolleri için idealdir.
Q3200-RA ile NDR optikleri kullanabilir miyim?
Evet. Bağlantı noktaları NDR (400 Gb/sn) ve XDR (800 Gb/sn) optiklerini ve kablolarını destekler. NDR bağlantıları için NVOS'ta 'connection-mode ndr' komutunu kullanın.
