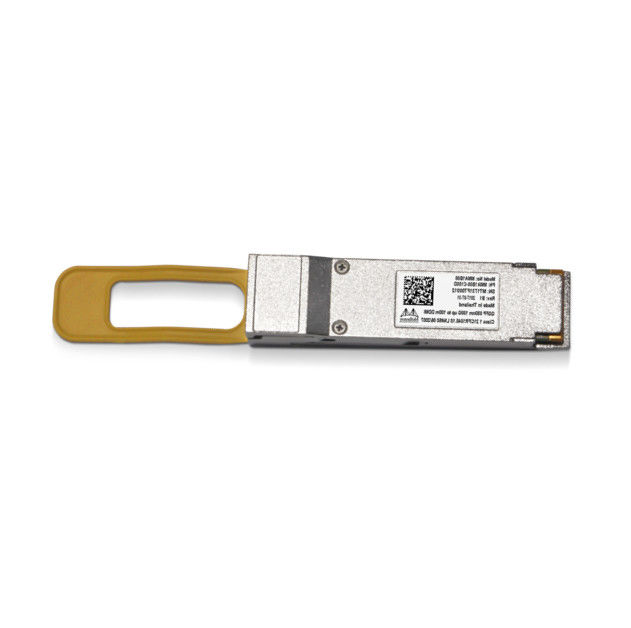

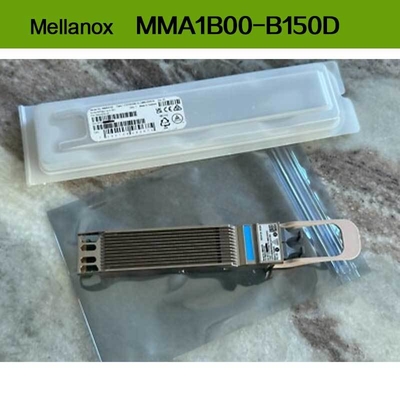

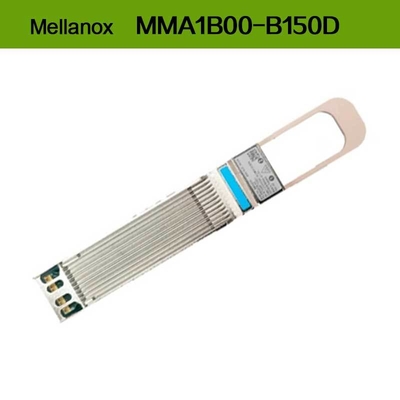

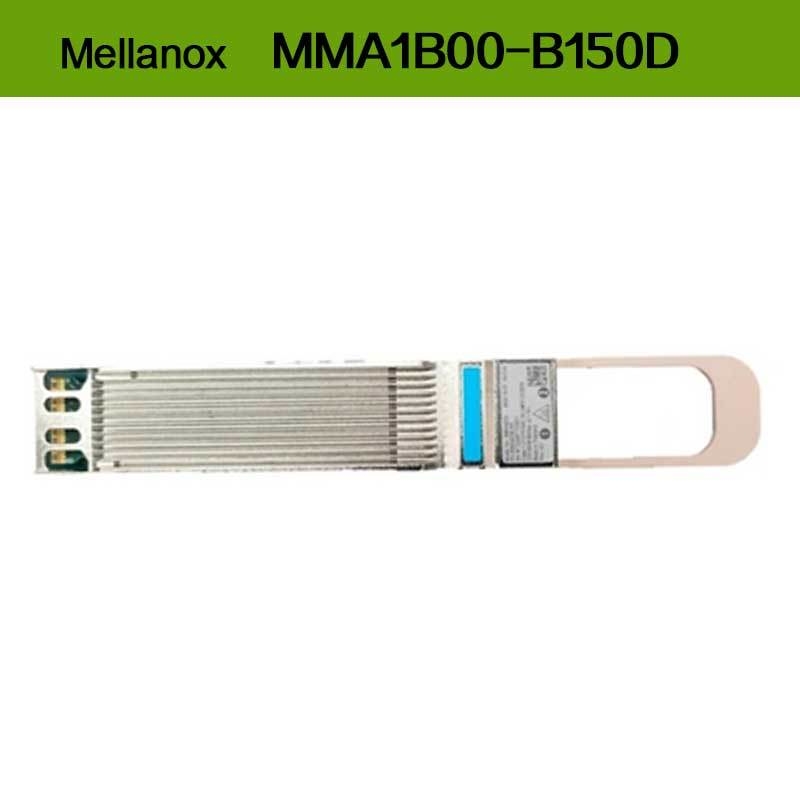

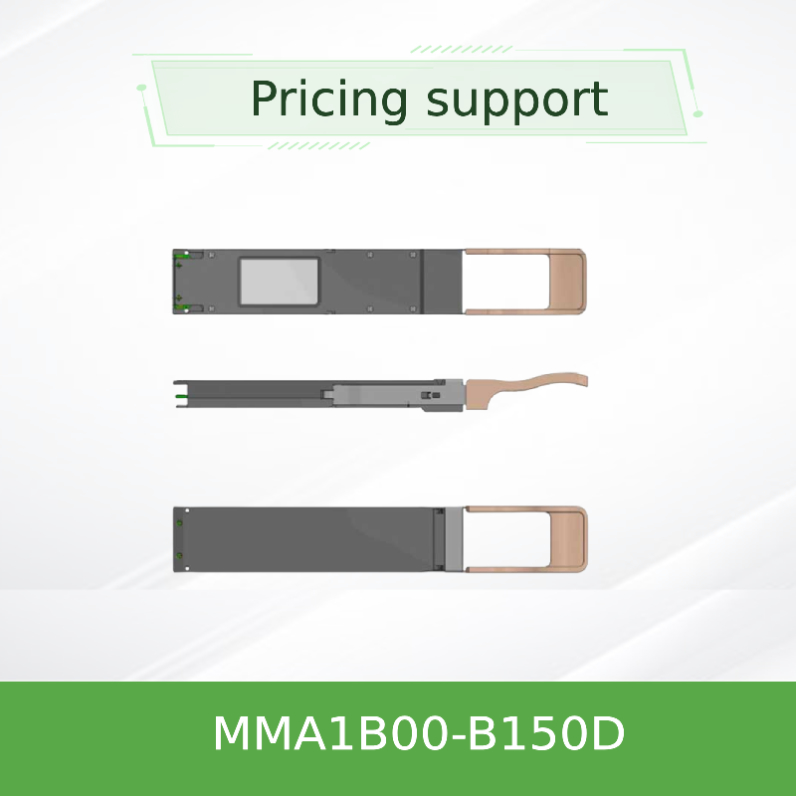

MMA1B00-B150D 40GbE QSFP+ SR4 Optik Alıcı-Verici

1. Ürüne Genel Bakış

Mellanox® MMA1B00-B150D, 40 Gigabit Ethernet uygulamaları için tasarlanmış, yüksek performanslı, QSFP+ form faktörlü bir optik alıcı-verici modülüdür. Bu 4 kanallı VCSEL tabanlı modül, paralel çok modlu fiber (MMF) üzerinden kanal başına 4x10.3125 Gb/s hızında güvenilir veri iletimi sağlayarak, OM4 fiberde 150 metreye kadar erişim sağlar. Yüksek bant genişliği, düşük güç tüketimi ve sağlam teşhis yeteneklerinin mükemmel bir karışımını sunarak, ağ altyapısını yükseltmek için temel bir bileşendir ve basit bir pasif fiber kablo çözümünden daha üstündür.

2. Temel Özellikler

• Veri hızı: 40GbE (4x10.3125 Gb/s)
• Erişim mesafesi: OM4 MMF'de 150m'ye kadar, OM3 MMF'de 100m
• Düşük güç tüketimi: Tipik 1.3W
• Takılabilir QSFP+ form faktörü
• Dijital Tanı İzleme (DDM/DOM) arayüzü
• Sınıf 1 Lazer Ürünü uyumlu (IEC 60825-1, FDA)
• RoHS uyumlu
• BER 10'dan daha iyi^-15

3. Temel Teknoloji ve Standartlar

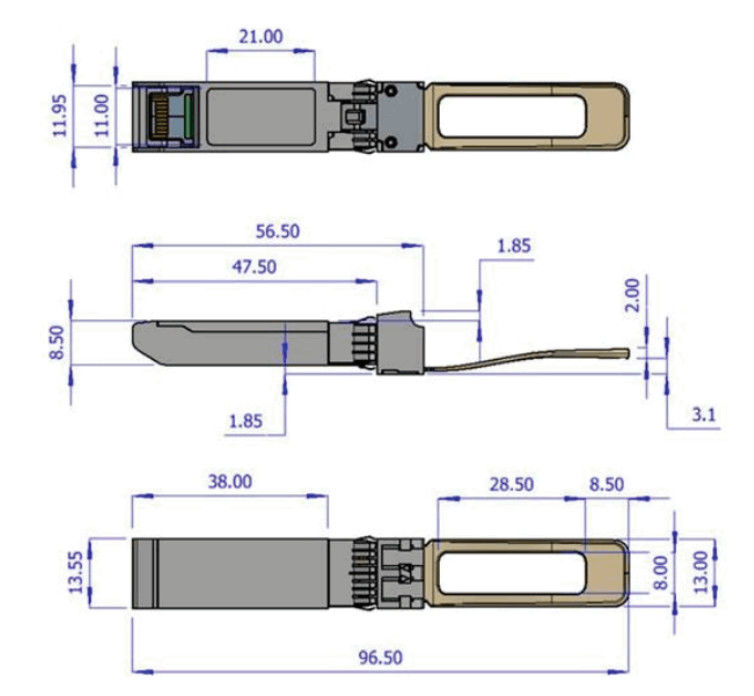

Bu alıcı-verici, gelişmiş 850nm VCSEL (Dikey Boşluk Yüzey Yayan Lazer) teknolojisini kullanır ve IEEE 802.3ba 40GBASE-SR4 ile tam uyumludur. Mekanik form faktörü, yönetim arayüzü ve dijital teşhisler için SFF-8436 ve SFF-8636 spesifikasyonlarına uyar ve uyumlu QSFP+ anahtar portlarıyla geniş çapta birlikte çalışabilirlik sağlar. Bu aktif Optik Fiber Kablo bileşeni, yüksek hızlı veri merkezi ağları için tasarlanmıştır.

4. Çalışma Prensibi

Elektriksel arayüz, anahtar anahtardan dört adet 10.3125 Gb/s veri alır. Entegre sürücü çipleri, elektriksel sinyalleri optik sinyallere dönüştürerek dört adet 850nm VCSEL lazeri modüle eder. Bu sinyaller, bir MPO konektörü aracılığıyla paralel çok modlu bir Optik Fiber Kablo içine iletilir. Alıcı uçta, eşleşen bir alıcı-verici, gelen optik sinyalleri ana sistem için elektriksel veri akışlarına geri dönüştürmek için fotodiyotlar kullanır. Entegre devre, sinyal bütünlüğünü sağlamak için programlanabilir giriş eşitleme ve çıkış vurgusu sağlar.

5. Uygulama Senaryoları

• Veri merkezlerinde 40GbE anahtar-anahtar bağlantıları
• Yüksek yoğunluklu toplama bağlantıları
• 40GbE arayüzlü sunucuları, raf üstü anahtarlara bağlama
• Depolama alanı ağı (SAN) ve ağa bağlı depolama (NAS) bağlantısı
• Yüksek performanslı bilgi işlem (HPC) kümeleri

6. Teknik Özellikler

7. Avantajlar ve Satış Noktaları

• Genişletilmiş Erişim: Birçok benzer SR4 modülünden daha uzun mesafeleri (150m) destekleyerek, bir pasif fiber kablo veya DAC'ye kıyasla daha fazla dağıtım esnekliği sağlar.
• Güç Verimliliği: Düşük 1.3W tipik güç tüketimi, işletme maliyetlerini ve termal yükü azaltır.
• Proaktif İzleme: Kapsamlı DDM, sıcaklık, voltaj, TX/RX gücü ve önyargı akımının gerçek zamanlı olarak izlenmesini sağlayarak, tahmine dayalı bakımı mümkün kılar.
• Kanıtlanmış Güvenilirlik: Titiz Mellanox testleri, yüksek performans ve dayanıklılık sağlayarak, ağ kesintilerini en aza indirir.

8. Servis ve Destek

Bu alıcı-verici, 1 yıllık sınırlı bir garanti ile desteklenmektedir. Hızlı teslimat için kapsamlı 10 milyon dolarlık envanterimiz ve entegrasyon ve sorun giderme konusunda yardımcı olmak için 7/24 danışmanlık sağlayan özel bir teknik ekibimizle destekliyoruz ve ağınızın kusursuz çalışmasını sağlıyoruz. Orijinal Mellanox Optik Fiber Kablo çözümlerinin güvenilir bir tedarikçisiyiz.

9. Sıkça Sorulan Sorular

S: Bu alıcı-verici için ne tür bir fiber kablo gereklidir?
C: Özellikle belirtilen erişim mesafesi için OM3 veya OM4 sınıfı olmak üzere, MPO/MTP® konektörlü paralel çok modlu fiber (MMF) kablo gerektirir. Kendisi bir pasif fiber kablo değildir, ancak onunla birlikte kullanılır.

S: Bu modül marka-X anahtarımla uyumlu mu?
C: Çok satıcılı SFF-8436 standardına göre tasarlanmış olsa da, uyumluluk anahtar üreticinizin uyumluluk matrisi ile doğrulanmalıdır. Birlikte çalışabilirlik konusunda rehberlik sağlayabiliriz.

S: Dijital Tanı İzlemeyi (DDM) destekliyor mu?
C: Evet, I²C arayüzü aracılığıyla voltaj, sıcaklık, TX/RX optik gücü ve lazer önyargı akımını izlemek için tam DDM işlevselliği sağlar.

10. Önlemler

• Ana ekipmanın QSFP+ portunun SFF-8436 ile uyumlu olduğundan emin olun.
• Alıcı-verici bir fiber kabloya bağlı olmadığında daima onaylı bir toz kapağı kullanın.
• Belirtilen sıcaklık ve nem aralıklarında çalıştırın ve saklayın.
• Bu, tüm normal çalışma koşullarında güvenli olan bir Sınıf 1 lazer ürünüdür. Sökmeyin.
• MPO konektörünü ve ilgili Optik Fiber Kabloyu dikkatlice kullanın, uç yüzeylerde kontaminasyon veya hasar olmasını önleyin.
