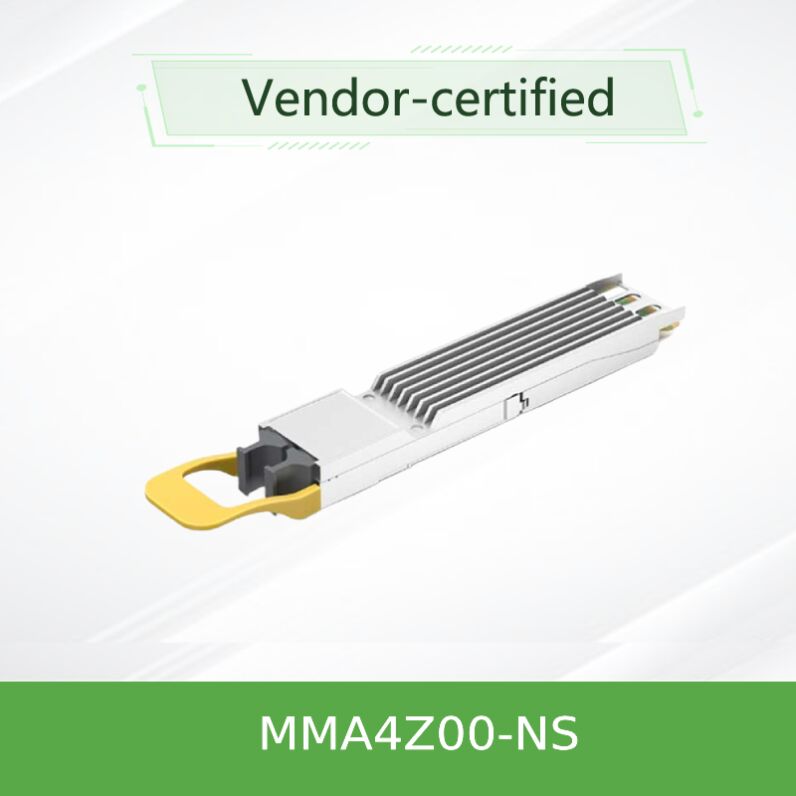

MMA4Z00-NS mellanox optik alıcı Uyumlu 800G 2xSR4 OSFP PAM4 850nm 50m
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | Mellanox Optik Alıcı-Verici MMA4Z00-NS |
| Belge: | MMA4Z00-NS.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Durum: | Yeni ve Orijinal | Kullanılabilirlik: | Stoklamak |
|---|---|---|---|
| teknoloji: | Infiniband ve Ethernet | Maksimum Hız: | 800GB/S |
| Uzunluk: | 50m | Sıcaklık aralığı: | 0 ° C ila +70 ° C |
| isim: | Mellanox optik alıcı-verici MMA4Z00-NS Uyumlu 800g 2xsr4 OSFP PAM4 850nm 50m Infiniband NDR Alıcı Mo | Anahtar kelimeler: | Mellanox optik alıcı -verici |
| Vurgulamak: | Mellanox OSFP optik alıcı-verici 800G,MMA4Z00-NS alıcı-verici 2xSR4 PAM4,Mellanox 850nm alıcı-verici |
||
Ürün Açıklaması
NVIDIA MMA4Z00-NS 800Gb/s OSFP Çift Portlu SR8 Optik Alıcı-Verici, yeni nesil yapay zeka ve HPC veri merkezleri için kesin yüksek yoğunluklu, yüksek bant genişliğine sahip bir ağ kartı çözümü sunar.
MMA4Z00-NS sadece bir ağ kartı değil; aynı zamanda bir yoğunluk ve verimlilik atılımıdır. Tek bir OSFP form faktörüne iki bağımsız 400Gb/s NDR alıcı-verici motoru sığdırarak, mq9700 platformu gibi anahtarların port yoğunluğunu etkili bir şekilde ikiye katlar. Bu, 32 yuvalı bir kasada 64 adet 400G portu sağlar, raf alanını ve kablolama karmaşıklığını önemli ölçüde azaltırken hem InfiniBand hem de Ethernet protokollerini otomatik olarak destekler.
NVIDIA MMA4Z00-NS, çok modlu fiber (SR8) kısa mesafe uygulamaları için tasarlanmış, 800 Gigabit saniye (Gb/s), çift portlu, OSFP form faktörlü bir optik alıcı-vericidir. Her modül, iki adet 400Gb/s alıcı-verici barındırır ve ana mq9700 veya benzeri bir anahtara tek bir elektrik konnektörü aracılığıyla 800Gb/s'lik bir toplam bant genişliği sağlarken, iki bağımsız MPO-12/APC optik arayüzü sunar.
Özellikle hava soğutmalı NVIDIA Quantum-2 NDR InfiniBand ve Spectrum-4 400GbE anahtarları için tasarlanmıştır, gelişmiş termal yönetim için bir kanatlı üst kabuk kullanır. Sıvı soğutmalı sistemler ve DGX H100 platformları için düz üst varyantı (MMA4Z00-NS-FLT) mevcuttur.
- Çift Protokol Desteği: Ana anahtara bağlı olarak InfiniBand veya Ethernet ürün yazılımını otomatik olarak etkinleştirir
- Yüksek Yoğunluk: Tek bir OSFP yuvasında iki adet 400G portu, anahtar ön panel kullanımını en üst düzeye çıkarır
- Performans: 800G toplam (2x400G), şerit başına 100G-PAM4 modülasyonu kullanarak 8 VCSEL tabanlı kanal üzerinden
- Mesafe: OM4 çok modlu fiberde 50 metreye kadar, OM3'te (iki yama paneli ile) 30 metre
- Güç Verimliliği: Maksimum 17W güç dağılımı, 2.0W'da düşük güç uyku modu ile
- Çalışırken Takılabilir: OSFP MSA ve CMIS 4.0 yönetim standartlarına tam uyumlu

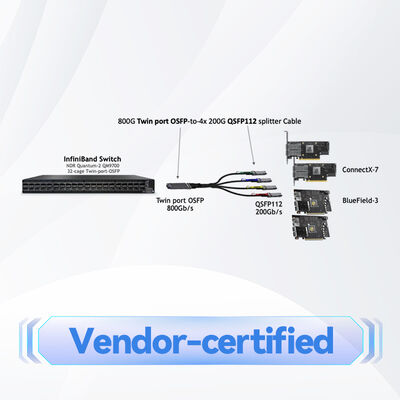

- Esnek Bağlantı: 400G veya 200G bağlantı yapılandırmaları için hem düz hem de 1:2 ayırıcı fiber kabloları destekler
- Form Faktörü ve Yönetim: OSFP MSA Şartnamesi Rev. 1.12 ve Ortak Yönetim Arayüzü Şartnamesi (CMIS) 4.0 ile uyumlu
- Modülasyon: Elektrik ve optik şerit başına 100Gbaud PAM4 (Darbe Genlik Modülasyonu 4 seviyeli)
- Optik Motor: Çok modlu iletim için 850nm VCSEL (Dikey Boşluk Yüzey Yayan Lazer) dizileri
- Konnektör: Çift portlu tasarıma uyacak şekilde, geri yansımayı en aza indiren, çift MPO-12/APC (Açılı Fiziksel Temas) konektörlerinin patentli dikey yönelimi
- Teşhis: Şerit başına sıcaklık, voltaj, TX önyargısı ve optik gücün gerçek zamanlı izlenmesi için kapsamlı Dijital Teşhis İzleme (DDM)
Alıcı-verici, gelişmiş bir elektro-optik dönüştürücü olarak çalışır. Ana tarafta (örneğin, bir mq9700 anahtarı), 8 şerit 100G-PAM4 elektrik sinyali alır. Dahili olarak, iki özdeş alıcı-verici motoru her biri dört şerit işler.
İşlem Akışı: Elektrik Girişi (PAM4) → Sürücü ve Lazer Dizisi (E/O Dönüşümü) → Çok Modlu Fibere 850nm Işık → Uzak Alıcı (O/E Dönüşümü) → Çıkış Elektrik Sinyali.
İki optik portun her biri 12 fiberli bir MPO konektörü kullanır, ancak yalnızca 8 fiberi (iletim için 4, alma için 4) etkinleştirir. İki alıcı-vericiyi doğrudan bağlamak için, Tip-B çapraz fiber kablolar gereklidir; bunlar, vericileri alıcılarla doğru bir şekilde hizalamak için Tx ve Rx fiber çiftlerini dahili olarak değiştirir.

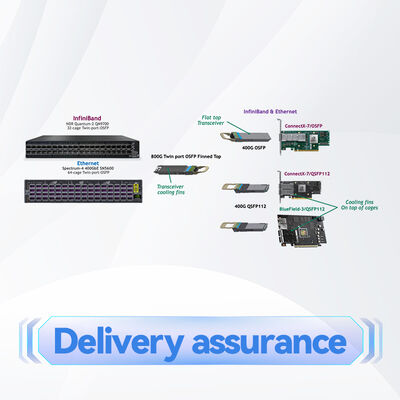

- Anahtar-Anahtar Ara Bağlantısı: İki anahtar arasında 800G bağlantı veya ayrı anahtarlara iki bağımsız 400G bağlantı oluşturun
- Yüksek Yoğunluklu Sunucu Bağlantısı: Bir anahtarı birden fazla NVIDIA ConnectX-7 adaptörüne ve/veya BlueField-3 DPU'ya bağlayın
- AI/GPU Küme Kumaşı: NVIDIA DGX H100 sistemleri ve InfiniBand üzerinden GPU-GPU iletişimi için düşük gecikmeli, yüksek bant genişliğine sahip ağlar oluşturmak için idealdir
- Konsolide Veri Merkezi Omurga-Yaprak: Ethernet kumaşlarının toplama ve çekirdek katmanlarında bant genişliği yoğunluğunu en üst düzeye çıkarın
| Özellik | Özellik |
|---|---|
| Ürün Modeli | MMA4Z00-NS (Kanatlı Üst) |
| Form Faktörü | OSFP Çift Portlu |
| Toplam Veri Hızı | 800 Gb/s (2 x 400 Gb/s) |
| Modülasyon | Şerit başına 100G-PAM4 |
| Optik Dalga Boyu | 850 nm VCSEL |
| Maksimum Fiber Mesafesi (OM4) | 50 metre |
| Konnektör Tipi | 2 x MPO-12/APC |
| Protokol Desteği | NDR InfiniBand / 400Gb Ethernet |
| Güç Tüketimi (Maks.) | 17 Watt |
| Düşük Güç Modu | < 2.0 Watt |
| Besleme Gerilimi | 3.3 V ±5% |
| Çalışma Sıcaklığı | 0°C ila +70°C |
| Lazer Güvenlik Sınıfı | Sınıf 1M |
| Uyumlu Platformlar | NVIDIA Quantum-2, Spectrum-4 anahtarları (mq9700 serisi) |
- Eşsiz Port Yoğunluğu: Tek portlu alıcı-vericilere kıyasla anahtar kasası başına etkin 400G port sayısını ikiye katlar, üstün CapEx ve raf alanı verimliliği sunar
- Protokol Çevikliği: Tek bir SKU, hem InfiniBand hem de Ethernet ortamlarına hizmet eder, envanteri basitleştirir ve geleceğe hazır esneklik sunar
- Akıllı Güç Yönetimi: 200G bağlantılar için ayırıcı kablolarla kullanıldığında, uzak uç ağ kartına gücü 8W'dan 5.5W'a düşürmesini otomatik olarak sinyal gönderir, genel sistem enerji kullanımını optimize eder
- NVIDIA Uçtan Uca Optimizasyon: NVIDIA'nın ekosisteminde titizlikle test edilmiş ve doğrulanmış, garantili performans ve güvenilirlik sağlar
- Gelişmiş Soğutma Tasarımı: Kanatlı üst kabuk, yüksek yoğunluklu, hava soğutmalı anahtar ortamlarında optimum termal performans için özel olarak tasarlanmıştır
Şirketimizin on yıllık deneyimi ve güçlü teknik ekibimiz tarafından desteklenmektedir, bu ve diğer premium ağ kartı çözümleri için kapsamlı destek sağlıyoruz:
- Garanti: Standart üretici garantisi geçerlidir. Genişletilmiş destek seçenekleri mevcuttur
- Kullanılabilirlik: Büyük hacimli siparişleri destekleyen, sevkiyata hazır envanterde
- Teknik Destek: Satış sonrası 7/24 müşteri danışmanlığı ve teknik yardım
- Entegrasyon Hizmetleri: NVIDIA ve çok satıcılı ağ ortamlarında dağıtım konusunda uzman rehberliği
- Küresel Lojistik: Doğru teslimat takibi ile güvenilir nakliye
Uyumluluk: Ana anahtar uyumluluğunu doğrulayın (örneğin, mq9700 serisi). Yalnızca NVIDIA tarafından önerilen OSFP kafesleriyle kullanın.
Fiber Tipi: OM3 veya OM4 çok modlu fiber kullanın. Doğrudan alıcı-verici bağlantıları için Tip-B çapraz kablolar kullanarak fiber polaritesinin doğru olduğundan emin olun.
Kullanım: Bağlı olmadığında optik portlarda her zaman koruyucu toz kapaklarını bulundurun. Kirlenmeyi önlemek için, bağlantı arızalarının önde gelen nedeni olan, takmadan önce MPO konektörlerini onaylı araçlarla temizleyin. Kullanım sırasında ESD (elektrostatik deşarj) önlemlerine uyun.
Çevresel: Belirtilen kasa sıcaklık aralığında (0°C ila 70°C) çalıştırın. Kanatlı üst versiyon için anahtarda yeterli hava akışı sağlayın.
Lazer Güvenliği: Bu bir Sınıf 1M lazer ürünüdür. Açık optik açıklıklara bakmayın veya ışını görüntülemek için optik aletler kullanmayın.
Güç Sıralaması: Modül çalışırken takılabilir, ancak hasarı önlemek için ana sistem gücünün ve topraklamasının spesifikasyonları karşıladığından emin olun.
