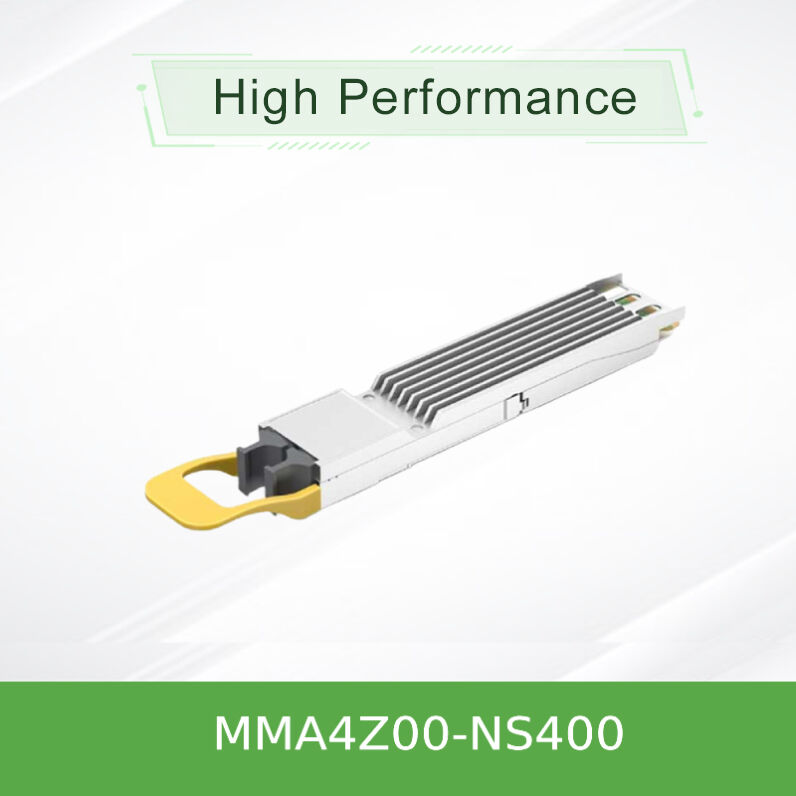

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Alıcı-Verici (Transceiver) - Yüksek Hızlı Sunucu Bağlantısı için
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MMA4Z00-NS400 |
| Belge: | MMA4Z00-NS400.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Durum: | Yeni ve Orijinal | Kullanılabilirlik: | Stoklamak |
|---|---|---|---|
| teknoloji: | Infiniband ve Ethernet | Maksimum Hız: | 800GB/S |
| Uzunluk: | 50m | Sıcaklık aralığı: | 0 ° C ila +70 ° C |
| isim: | Emllanox optik alıcı-vericisi MMA4Z00-NS400 400GB/s Tek Portlu OSFP 400GB/s Multimode SR4 50m Alıcı- | Anahtar kelimeler: | Mellanox optik alıcı -verici |
| Vurgulamak: | NVIDIA 400G OSFP alıcı-verici,Mellanox 400G SR4 alıcı-verici,yüksek hızlı sunucu bağlantısı alıcı-vericisi |
||
Ürün Açıklaması
MMA4Z00-NS400, NVIDIA ConnectX-7 ana bilgisayar adaptörleri için esnek, yüksek bant genişliğine sahip bağlantı sağlar. Temel yeniliği, çift hızlı çalışabilirlik: doğal olarak 400Gb/s cihaz olarak çalışır, ancak 1:2 ayırıcı kablolar aracılığıyla bağlandığında otomatik olarak 200Gb/s NIC kartına ölçeklenir ve aynı anda güç tüketimini azaltır. ConnectX-7 kartlarındaki soğutma çözümüyle arabirim oluşturmak üzere düz üst OSFP kabuğuyla tasarlanmıştır, yüksek yoğunluklu mq9700 serisi anahtarların mükemmel optik karşılığı olarak hizmet eder ve yapay zeka ve HPC kümelerinin verimli bir şekilde ölçeklenmesini sağlar.
NVIDIA MMA4Z00-NS400, 400 Gigabit saniye (Gb/s), tek portlu, OSFP form faktörlü, çok modlu (SR4) optik alıcı-vericidir. Özellikle, yukarı akış anahtarlarına bağlanmak için optik arabirimi sağlayan, ConnectX-7 tabanlı PCIe ağ arabirim kartlarına (NIC'ler) takılmak üzere tasarlanmıştır ve 800G çift portlu OSFP alıcı-vericilerle donatılmıştır.
Bu alıcı-verici, uçtan uca NDR InfiniBand veya 400GbE ağları oluşturmanın temel bir bileşenidir. QSFP112 muadiliyle aynı dahili elektroniği paylaşır ve yalnızca ConnectX-7 adaptörlerindeki OSFP kafesine uyacak şekilde fiziksel kabukta farklılık gösterir.
- Çift Protokol, Otomatik Algılama: Hem NDR InfiniBand hem de 400Gb Ethernet'i destekler. Doğru ürün yazılımı, bağlı anahtarın protokolüne göre etkinleştirilir.
- Uyarlanabilir Çift Hızlı Çalışma:
- 400Gb/s Modu: Düz MPO kablolarla tüm 4 şeridi kullanır.
- 200Gb/s (NDR200) Modu: Yalnızca 2 şeridi kullanarak, 1:2 ayırıcı kablolarla otomatik olarak etkinleştirilir.
- Optimize Edilmiş Güç Profili: Otomatik kanal devre dışı bırakma sayesinde, maksimum güç 400G modunda 8,5W ve 200G modunda yalnızca 5,5W'tır.
- Kısa Menzilli Çok Modlu Optikler: OM4 fiber üzerinde 50m'ye ve OM3 üzerinde 30m'ye kadar destek veren 850nm VCSEL tabanlı tasarım.
- Düz Üst Termal Tasarım: Kabuk, etkili soğutma için ConnectX-7 adaptör kafesine entegre edilmiş sürüş tipi ısı emici ile eşleşecek şekilde tasarlanmıştır.
- Kapsamlı Yönetim: Tam Dijital Tanı İzleme (DDM) içeren OSFP MSA ve CMIS 4.0 standartlarına uygundur.
Bu gelişmiş ağ kartı bileşeni, çeşitli endüstri standartları ve NVIDIA yenilikleri üzerine kurulmuştur:
- Form Faktörü ve Yönetim: OSFP MSA Şartnamesi Rev. 1.12 uyumlu. Ortak Yönetim Arabirimi Şartnamesi (CMIS) 4.0 aracılığıyla yönetilir.
- Modülasyon ve Sinyalleşme: Hem elektriksel hem de optik arabirimler için şerit başına 100Gbaud PAM4 (Darbe Genlik Modülasyonu, 4 seviyeli) kullanır.
- Optik Tasarım: Çok modlu iletim için güvenilir bir 850nm VCSEL dizisi kullanır. Optik geri yansımayı en aza indirmek için bir MPO-12/APC (Açılı Fiziksel Temas) konektörüne sahiptir.
- Teşhis: Entegre mikrodenetleyici, şerit başına sıcaklık, voltaj, lazer önyargı akımı ve TX/RX optik gücü gibi parametreler için gerçek zamanlı DDM sağlar.
Alıcı-verici, ConnectX-7 NIC kartı için bir elektro-optik ağ geçidi görevi görür. Adaptörden dört şerit 100G-PAM4 elektriksel sinyal alır, bunları VCSEL dizisi aracılığıyla optik sinyallere dönüştürür ve bunları dört çok modlu fiber üzerinden iletir.
Bağlantı Şeması: MMA4Z00-NS400 tipik olarak bir anahtardaki 800G çift portlu alıcı-vericinin (MMA4Z00-NS gibi) bir portuna bağlanır. Bu, bir Tip-B çapraz fiber kablo (örneğin, 400G için MFP7E10, 200G için MFP7E20) gerektirir. Bu kablo, bir modülün vericisinin diğerinin alıcısıyla hizalanmasını sağlamak için iletim ve alma fiberlerini dahili olarak çaprazlar.
Hız, kablo türü tarafından belirlenir: 4 kanallı düz bir kablo 400G'yi etkinleştirir; 1:2 ayırıcı bir kablo, alıcı-vericide yalnızca 2 kanalı etkinleştirerek 200G bağlantı oluşturur.
- Yüksek Yoğunluklu AI/ML Sunucu Bağlantısı: GPU kümelerindeki ConnectX-7 ağ kartlarıyla donatılmış bireysel sunucuları 800G özellikli omurga anahtarlarına (örneğin, mq9700 platformları) bağlayın.
- Esnek Küme Ölçeklendirme:
- Bir anahtar çift portu iki 400G sunucuya (düz kablolar kullanarak) bağlanabilir.
- Bir anahtar çift portu dört 200G sunucuya (ayırıcı kablolar kullanarak) bağlanabilir ve bağlantı noktası kullanımını optimize eder.
- Yüksek Performanslı Hesaplama (HPC) Kumaşları: InfiniBand tabanlı süper bilgisayar ortamlarında hesaplama düğümleri için düşük gecikmeli, yüksek bant genişliğine sahip bağlantılar sağlayın.
- Konsolide Veri Merkezi Ağları: Yeni nesil 400GbE yaprak-omurga mimarilerinde sunucu tarafı optik arabirim olarak hizmet verin.
| Model | MMA4Z00-NS400 |
|---|---|
| Form Faktörü | OSFP, Tek Portlu, Düz Üst |
| Veri Hızı | 400 Gb/s (4x100G-PAM4) veya 200 Gb/s (2x100G-PAM4) |
| Dalga Boyu | 850 nm |
| Maksimum Erişim | 50m (OM4), 30m (OM3) |
| Maksimum Güç (400G) | 8,5 W |
|---|---|
| Maksimum Güç (200G) | 5,5 W |
| Düşük Güç Modu | < 2,0 W |
| Besleme Gerilimi | 3,3 V ±%5 |
| Kasa Sıcaklığı | 0°C ila +70°C |
| Ana Bilgisayar Cihazı | NVIDIA ConnectX-7/OSFP Adaptörleri |
|---|---|
| Optik Konnektör | 1 x MPO-12/APC |
| Yönetim | CMIS 4.0, OSFP MSA |
| Lazer Güvenliği | Sınıf 1M |
| RoHS | Uyumlu |
- Akıllı Güç Ölçeklendirme: Benzersiz otomatik müzakere, 200G modunda çalışırken gücü ~%35 oranında azaltır, doğrudan OPEX'i ve sunucu kasasındaki termal yükü düşürür.
- Dağıtım Esnekliği: Tek bir alıcı-verici SKU, iki ortak hız katmanını (400G ve 200G) destekler, yedeklemeyi basitleştirir ve zarif ağ bant genişliği ölçeklendirmesine olanak tanır.
- Eko Sistem Optimizasyonu: NVIDIA uçtan uca çözümünün bir parçası olarak, ConnectX-7 adaptörleri ve Quantum-2/Spectrum-4 anahtarları (mq9700 serisi) ile titizlikle doğrulanır ve tak ve çalıştır güvenilirliği sağlar.
- Üstün Termal Entegrasyon: Düz üst tasarım, ConnectX-7 kartlarının termal yönetim sistemi için özel olarak tasarlanmıştır ve tam yük altında kararlı çalışmayı sağlar.
- Geleceğe Hazır Protokol Desteği: Çift protokol ürün yazılımı, ayrı InfiniBand ve Ethernet alıcı-verici envanterlerine olan ihtiyacı ortadan kaldırır.
Tedarik ettiğimiz her ağ kartının ve bileşenin arkasında kapsamlı bir hizmet çerçevesiyle duruyoruz:
- Garanti: Tam üretici garantisi. Genişletilmiş hizmet düzeyi sözleşmeleri (SLA'lar) hakkında bilgi alın.
- Küresel Stok ve Teslimat: Ürünler, güvenilir lojistik ile hem küçük hem de büyük hacimli siparişleri destekleyen kapsamlı küresel envanterimizden temin edilebilir.
- Teknik Destek: Satış öncesi danışmanlık ve satış sonrası entegrasyon desteği için uzman teknik ekibimize 7/24 erişim.
- Çözüm Tasarımı: NVIDIA anahtarları ve adaptörlerini içeren karmaşık dağıtımlar için sistem mimarisi ve uyumluluk planlaması konusunda yardım.
- Uyumluluk: Ana bilgisayar adaptörü uyumluluğunu doğrulayın (OSFP kafesli NVIDIA ConnectX-7). Anahtarlarda veya BlueField-3 DPU'larda kullanmayın.
- Fiber ve Kablo Yönetimi:
- Yalnızca MPO-12/APC konektörlü OM3 veya OM4 çok modlu fiber kullanın.
- Doğrudan alıcı-verici-alıcı-verici bağlantıları için her zaman Tip-B çapraz kabloları kullanın.
- Bağlantı noktaları kullanılmadığında optik toz kapaklarını takılı tutun.
- Kullanım ve Temizlik:
- ESD önlemlerine uyun.
- Bağlanmadan önce, bağlantı sorunlarının önde gelen nedeni olan kontaminasyonu önlemek için MPO konektör uç yüzlerini onaylı araçlarla temizleyin.
- Optik ferrule'ye asla doğrudan dokunmayın.
- Lazer Güvenliği: Bu bir Sınıf 1M lazer ürünüdür. Optik bağlantı noktasına bakmayın veya optik aletlerle görüntülemeyin.
- Çalışma Ortamı: Alıcı-vericinin kasa sıcaklığını 0°C ila +70°C aralığında tutmak için ConnectX-7 adaptörünün etrafında yeterli hava akışı sağlayın.
