MMA4Z00-NS mellanox optik alıcı Uyumlu 800G 2xSR4 OSFP PAM4 850nm 50m
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | Mellanox Optik Alıcı-Verici MMA4Z00-NS |
| Belge: | MMA4Z00-NS.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Durum: | Yeni ve Orijinal | Kullanılabilirlik: | Stoklamak |
|---|---|---|---|
| Teknoloji: | Infiniband ve Ethernet | Maksimum Hız: | 800GB/S |
| Uzunluk: | 50m | Sıcaklık Aralığı: | 0 ° C ila +70 ° C |
| İsim: | Mellanox optik alıcı-verici MMA4Z00-NS Uyumlu 800g 2xsr4 OSFP PAM4 850nm 50m Infiniband NDR Alıcı Mo | Anahtar kelimeler: | Mellanox optik alıcı -verici |
| Vurgulamak: | Mellanox OSFP optik alıcı-verici 800G,MMA4Z00-NS alıcı-verici 2xSR4 PAM4,Mellanox 850nm alıcı-verici |
||
Ürün Açıklaması
NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver, yeni nesil AI ve HPC veri merkezleri için nihai yüksek yoğunluklu, yüksek bant genişliği ağ kartı çözümü sunar.
MMA4Z00-NS sadece bir ağ kartı değil, yoğunluk ve verimlilik açısından bir atılımdır.MQ9700 platformu gibi anahtarların port yoğunluğunu etkili bir şekilde ikiye katlamakBu, 32 yuvarlaklı bir şaside 400G'nin 64 portunu sağlar, hem InfiniBand hem de Ethernet protokollerini otomatik olarak desteklerken raf alanını ve kablolama karmaşıklığını önemli ölçüde azaltır.
- Çift Protokol Destek:Anahtar anahtarına göre InfiniBand veya Ethernet yazılımını otomatik olarak etkinleştirir
- Yüksek yoğunluk:Bir OSFP yuvasında iki 400G bağlantı noktası, anahtar yüz plaka kullanımını en üst düzeye çıkarır
- Performans:800G toplama (2x400G) 8 VCSEL tabanlı kanal üzerinde bir şerit başına 100G-PAM4 modülasyonu kullanır
- Uzaklık:OM4 multimode fiber'de 50 metreye kadar, OM3'te 30 metreye kadar (iki yama paneli ile)
- Enerji verimli:Düşük güçlü uyku modunda 2,0W'luk maksimum güç dağılımı 17W
- Sıcak fişle:OSFP MSA ve CMIS 4.0 yönetim standartlarına tamamen uygun

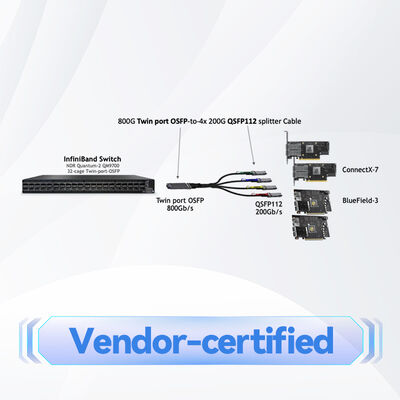

- Esnek Bağlantı:400G veya 200G bağlantı yapılandırmaları için hem düz hem de 1:2 splitter fiber kablolarını destekler
- Form Faktörü ve Yönetim:OSFP MSA Specification Rev. 1.12 ve Common Management Interface Specification (CMIS) ile uyumludur.0
- Modülasyon:100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) elektrik ve optik şerid başına
- Optik motor:850nm VCSEL (Vertical-Cavity Surface-Emitting Laser) multimod iletim için dizileri
- Bağlantı:İkili MPO-12/APC (Köşe Fiziksel Temas) konektörlerinin ikili port tasarımına uymak için patentli dikey yönelimi, geri yansımayı en aza indirmek
- Teşhis:Temperatür, voltaj, TX yanlısı ve şerit başına optik gücün gerçek zamanlı izlenmesi için kapsamlı Dijital Tanısal İzleme (DDM)
Transceiver, karmaşık bir elektro-optik dönüştürücü olarak çalışır. Makine tarafında (örneğin, mq9700 anahtarı) 8 şerit 100G-PAM4 elektrik sinyali alır.İki aynı alıcı motor her biri dört şerit işliyor..
Süreç akışı:Elektriksel Giriş (PAM4) → Sürücü ve Lazer Dizisi (E / O Dönüşümü) → 850nm Işık Multimode Fiber → Uzaktan Alıcı (O / E Dönüşümü) → Çıkış Elektrik Sinyalı.
Her iki optik bağlantı noktası 12 fiber MPO konektörü kullanır, ancak sadece 8 fiber etkinleştirir (4 göndermek için, 4 almak için).B tipi çapraz fiber kabloları gereklidir., bu da, vericiyi alıcıyla doğru bir şekilde hizalamak için Tx ve Rx fiber çiftlerini içten değiştirir.

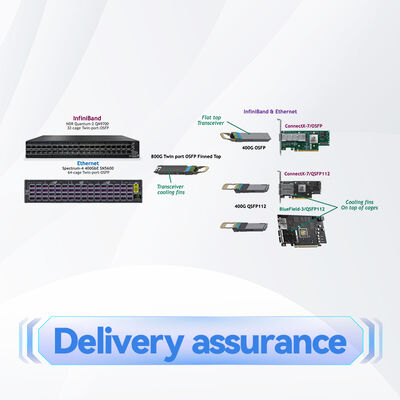

- Değiştirici-değiştirici bağlantısı:İki anahtar veya iki bağımsız 400G bağlantısı arasında ayrı anahtarlar arasında bir 800G bağlantısı oluşturun
- Yüksek yoğunluklu sunucu bağlantısı:Birden fazla NVIDIA ConnectX-7 adaptörüne ve / veya BlueField-3 DPU'larına bir anahtar bağlayın
- AI/GPU kümesi kumaşı:NVIDIA DGX H100 sistemleri için düşük gecikme, yüksek bant genişliği ağları ve InfiniBand üzerinden GPU-GPU iletişimi için idealdir
- Birleştirilmiş Veri Merkezi Spine-Leaf:Ethernet kumaşlarının toplama ve çekirdek katmanlarında bant genişliği yoğunluğunu en üst düzeye çıkarmak
| Özellik | Spesifikasyon |
|---|---|
| Ürün modeli | MMA4Z00-NS (Yumurtalı Üst) |
| Form Faktörü | OSFP Çift Portlu |
| Toplam Veri Hızı | 800 Gb/s (2 x 400 Gb/s) |
| Modülasyon | 100G-PAM4 per şerit |
| Optik Dalga Boyutu | 850 nm VCSEL |
| En yüksek fiber erişimi (OM4) | 50 metre. |
| Bağlantı tipi | 2 x MPO-12/APC |
| Protokol Destek | NDR InfiniBand / 400Gb Ethernet |
| Güç tüketimi (Max) | 17 Watt |
| Düşük Güç Modu | < 2,0 watt |
| Güçlendirme Voltajı | 3.3 V ± 5% |
| Çalışma odası sıcaklığı | 0°C - +70°C |
| Lazer güvenlik sınıfı | Sınıf 1M |
| Uyumlu Platformlar | NVIDIA Quantum-2, Spectrum-4 anahtarları (mq9700 serisi) |
- Eşsiz liman yoğunluğu:Tek portlu alıcılarla karşılaştırıldığında anahtar şasi başına etkili 400G port sayısını ikiye katlar, üstün CapEx ve raf alanı verimliliği sunar
- Protokol çevikliği:Tek bir SKU hem InfiniBand hem de Ethernet ortamlarına hizmet verir, envanteri basitleştirir ve geleceğe dayanıklı esneklik sunar
- Akıllı güç yönetimi:200G bağlantıları için splitter kabloları ile kullanıldığında, otomatik olarak 8W'dan 5.5W'a güç azaltmak için uzak uç ağ kartına sinyal verir ve genel sistem enerji kullanımını optimize eder
- NVIDIA End-to-End Optimizasyon:NVIDIA'nın ekosisteminde sıkı bir şekilde test edilmiş ve doğrulanmış, garantili performans ve güvenilirlik sağlanmıştır

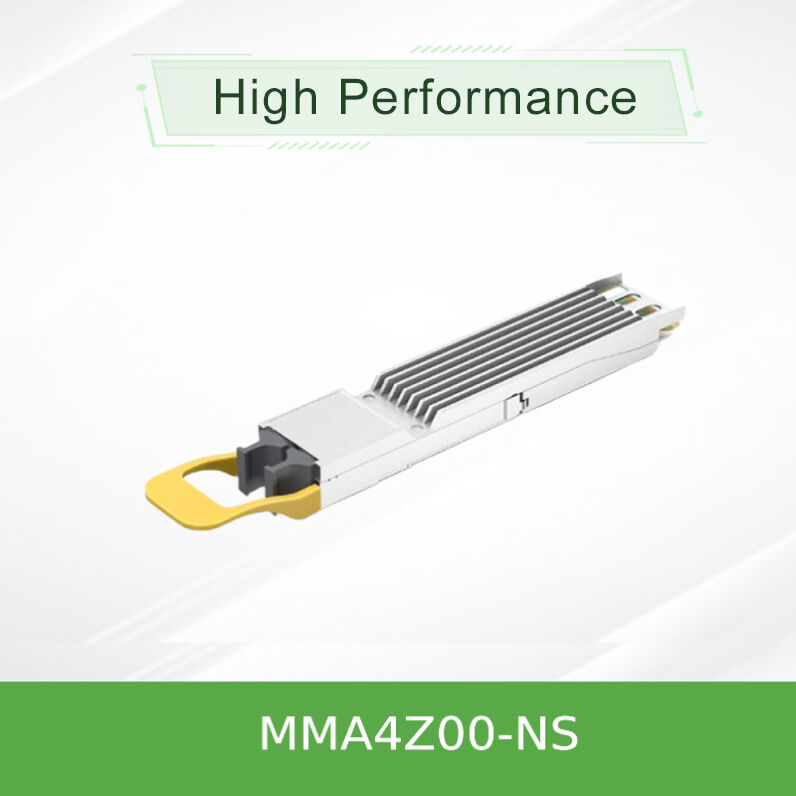

- Geliştirilmiş soğutma tasarımı:Pençeli üst kabuğu, yüksek yoğunluklu, hava soğutmalı anahtar ortamlarında optimum termal performans için özel olarak tasarlanmıştır.
Şirketimizin on yıllık deneyimi ve güçlü teknik ekibinin desteğiyle, bu ve diğer premium ağ kartı çözümleri için kapsamlı destek sağlıyoruz:
- Garanti:Standart üretici garantisi geçerlidir. Genişletilmiş destek seçenekleri mevcuttur
- Kullanılabilirlik:Büyük hacimli siparişleri destekleyen, gemiye hazır envanterle stokta
- Teknik Destek:24/7 müşteri danışmanlığı ve satış sonrası teknik destek
- Entegrasyon Hizmetleri:NVIDIA ve çoktan satıcılı ağ ortamlarında dağıtımla ilgili uzman rehberliği
- Küresel Lojistik:Doğru teslimat takip ile güvenilir nakliye
Uyumluluk:Anahtar anahtar uyumluluğunu kontrol edin (örneğin, mq9700 serisi). Sadece NVIDIA tarafından önerilen OSFP kafesleri ile kullanın.
Fiber türü:OM3 veya OM4 multimode fiber kullanın. Doğrudan alıcı-alıcı bağlantıları için B Tipi çapraz kablolar kullanarak fiber kutupluluğunun doğru olduğundan emin olun.
İşlem:Her zaman optik bağlantılara bağlanmadığınızda koruyucu toz kapakları tutun. Bağlantı arızalarının başlıca nedeni olan kirlenmeyi önlemek için yerleştirmeden önce onaylı araçlarla MPO bağlantılarını temizleyin.İşlem sırasında ESD (elektrostatik boşaltma) önlemlerine uyun..
Çevre:Belirtilen durum sıcaklık aralığı (0 °C ila 70 °C) içinde çalıştırılır.
Lazer Güvenliği:Bu bir sınıf 1M lazer ürünüdür. Açık optik diyaframlara bakmayın veya ışını görmek için optik aletler kullanmayın.
Güç dizimi:Modül sıcak takılabilir, ancak hasarı önlemek için ana sistem güç ve topraklama özelliklerini karşılamasını sağlar.
