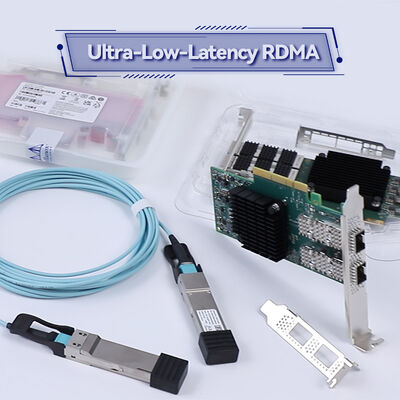

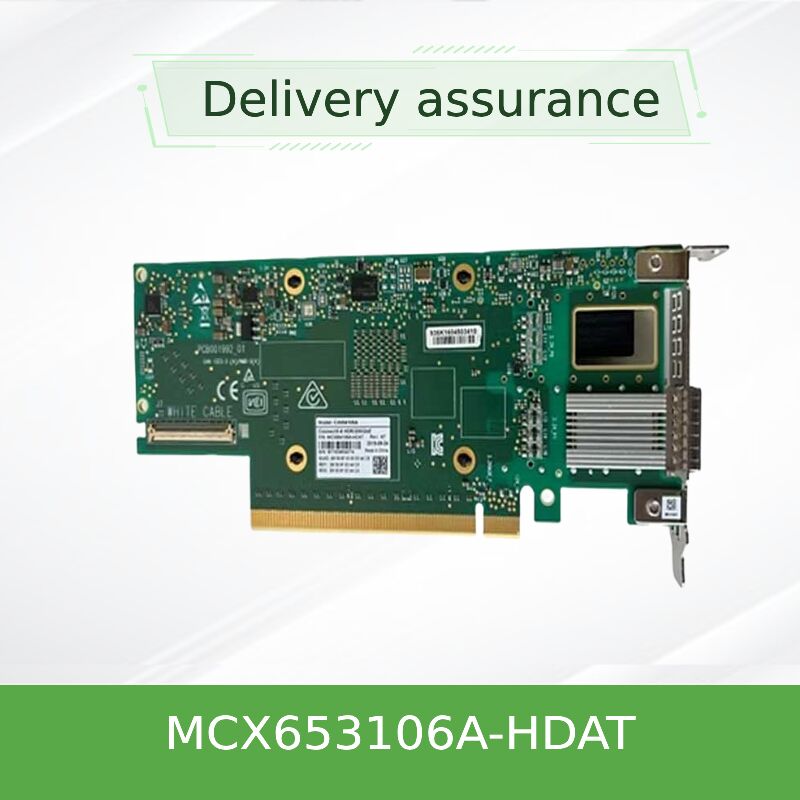

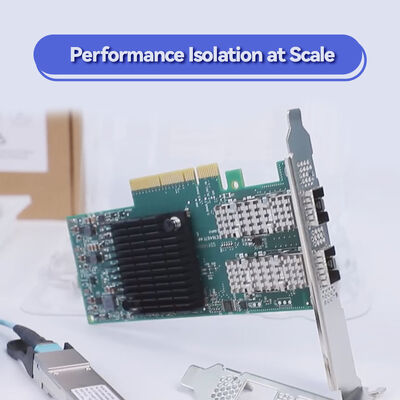

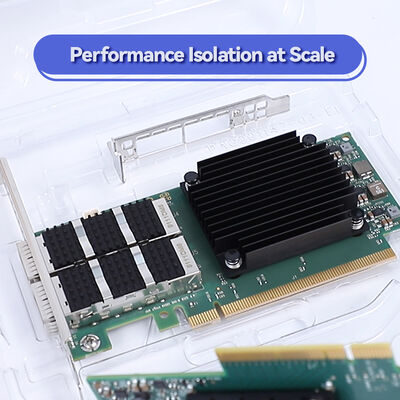

NVIDIA ConnectX-6 MCX653106A-HDAT

200Gb/s Çift Bağlantı Noktalı HDR InfiniBand Akıllı Adaptör

NVIDIA Ağ İçi Hesaplama ile uç noktada Yüksek Performanslı Hesaplama (HPC) ve Yapay Zeka (AI) performansının kilidini açın. Bu PCIe 4.0 x16 adaptör, en zorlu veri merkezleri için saniyede 215 milyon mesaj ve donanım tabanlı hızlandırma sunar.

Ürün Genel Bakışı

NVIDIA ConnectX-6 MCX653106A-HDAT, NVIDIA Quantum InfiniBand platformunun temel taşı olarak tasarlanmış, çift bağlantı noktalı 200Gb/s InfiniBand ve Ethernet akıllı bir adaptördür. CPU yükünü önemli ölçüde azaltmak için Uzaktan Doğrudan Bellek Erişimi (RDMA), NVMe over Fabrics (NVMe-oF) boşaltmaları ve blok düzeyinde şifreleme gibi gelişmiş özellikler entegre eder. Bu adaptör, hesaplamayı ağ yapısına taşıyarak yüksek performanslı hesaplama, makine öğrenimi iş yükleri ve büyük ölçekli bulut altyapıları için ölçeklenebilirliği ve verimliliği artırır.

Ana Özellikler

• Ultra Yüksek Veri Aktarım Hızı: Bağlantı noktası başına 200Gb/s bağlantı, maksimum toplam bant genişliği 200Gb/s.
• Ağ İçi Hesaplama: Kolektif işlemler, MPI etiket eşleştirme ve buluşma protokolü için donanım boşaltmaları.
• Blok Düzeyinde Şifreleme: FIPS uyumlu veri güvenliği için XTS-AES 256/512 bit donanım şifrelemesi.
• PCIe 4.0 Desteği: PCIe 3.0/2.0/1.1'e tam geriye dönük uyumluluk ile 16 GT/s bağlantı hızı.
• Mesaj Hızı: Uç noktada küçük paket performansı için saniyede 215 milyona kadar mesaj.
• Depolama Boşaltmaları: NVMe-oF hedef ve başlatıcı boşaltmaları, T10-DIF ve SRP, iSER, NFS RDMA desteği.
• Sanallaştırma: 1K'ya kadar sanal işlev ve OVS boşaltması için ASAP2 ile SR-IOV.

NVIDIA Ağ İçi Hesaplama Teknolojisi

ConnectX-6, NVIDIA'nın benzersiz Ağ İçi Hesaplama motorlarını entegre ederek kolektif iletişim işlemlerini (MPI all-reduce gibi) CPU'dan ağ yapısına boşaltır. Bu, gecikmeyi önemli ölçüde azaltır ve CPU döngülerini uygulama işleme için serbest bırakır. RDMA ve gelişmiş bellek eşleme (UMR) ile birlikte adaptör, AI eğitim kümelerini ve karmaşık simülasyonları hızlandırarak ağ genelinde GPU Direct RDMA ve eşler arası GPU iletişimi sağlar.

Tipik Dağıtımlar

• Yüksek Performanslı Hesaplama (HPC): Hava durumu simülasyonu, hesaplamalı akışkanlar dinamiği ve moleküler dinamik çalıştıran büyük ölçekli kümeler.
• Yapay Zeka ve Makine Öğrenimi: Yüksek veri aktarım hızı ve düşük gecikme gerektiren derin sinir ağlarının dağıtılmış eğitimi.
• Kurumsal Veri Merkezleri: NVMe-oF depolama hedefleri, veritabanı hızlandırma ve sanallaştırılmış altyapı.
• Büyük Ölçekli Bulut: Donanım tabanlı izolasyon ve QoS gerektiren çok kiracılı ortamlar.
• Sıvı Soğutmalı Platformlar: Yüksek yoğunluklu dağıtımlar için Intel Server System D50TNP soğutma plakası tasarımlarıyla uyumludur.

Uyumluluk

Sistem ve CPU: x86, Power, Arm, GPU (GPUDirect ile) ve FPGA tabanlı platformlar.
Anahtarlar: 200Gb/s'ye kadar NVIDIA Quantum InfiniBand anahtarları ve standart Ethernet anahtarlarıyla tam birlikte çalışabilir.
Kablolar: QSFP56 konektörlü pasif bakır, aktif optik ve DAC kablolar.

Teknik Özellikler

Not: Özellikler mevcut belgelere dayanmaktadır. Tam ayrıntılar için lütfen sipariş vermeden önce onaylayın.

Seçim Kılavuzu: MCX653106A-HDAT

Bu model, PCIe dik form faktöründeki çift bağlantı noktalı QSFP56 varyantıdır. 200Gb/s'ye kadar hızlarda hem InfiniBand hem de Ethernet'i destekler. Tek bağlantı noktası ihtiyaçları için MCX653105A-HDAT'ı göz önünde bulundurun. OCP 3.0 form faktörü için MCX653436A-HDAT serisine bakın.

ConnectX-6 MCX653106A-HDAT'ın Avantajları

• Geleceğe Hazır G/Ç: PCIe 4.0 hazırlığı, yeni nesil CPU'lar ve GPU'lar için bant genişliği sağlar.
• Varsayılan Güvenlik: Yerleşik FIPS uyumlu şifreleme, kendi kendine şifreleyen sürücülere olan ihtiyacı ortadan kaldırır.
• Altyapı Konsolidasyonu: Bir adaptör hem InfiniBand hem de Ethernet'i destekleyerek envanteri basitleştirir.
• Ölçeklenebilir Depolama: Tam NVMe-oF boşaltmaları, ayrılmış depolama mimarilerinde CPU yükünü azaltır.

Servis ve Destek

Hong Kong Starsurge Group'un deneyimli teknik ekibi tarafından desteklenen hizmetlerimiz şunlardır:

• HPC veya kurumsal ortamınız için satış öncesi yapılandırma yardımı.
• Takip ve güvenli paketleme ile küresel nakliye.
• Firmware güncelleme rehberliği ve sürücü indirme desteği.
• Garanti ve RMA hizmetleri (koşullar bölgeye göre değişebilir).

Sıkça Sorulan Sorular

S: Bu kart standart Ethernet anahtarlarıyla uyumlu mu?
C: Evet, MCX653106A-HDAT hem InfiniBand hem de Ethernet'i destekler. 200/100/50/40/25/10/1GbE hızlarında çalışabilir.

S: NVIDIA GPUDirect'i destekliyor mu?
C: Kesinlikle. Ağ üzerinden doğrudan GPU'dan GPU'ya iletişim için GPUDirect RDMA ve PeerDirect'i destekler.

S: MCX653106A-HDAT ile MCX653106A-ECAT arasındaki fark nedir?
C: -HDAT soneki, 200Gb/s'yi destekleyen yüksek hızlı varyantı belirtirken, -ECAT tipik olarak daha düşük hızlı (100Gb/s) bir sürümü belirtir. Sipariş kılavuzunu her zaman doğrulayın.

S: Bu kartı bir PCIe Gen 3 yuvasında kullanabilir miyim?
C: Evet, PCIe Gen 3.0 ile geriye dönük uyumludur, ancak daha yavaş veri yolu nedeniyle bant genişliği bağlantı noktası başına yaklaşık 100Gb/s ile sınırlı olacaktır.

Kurulum Önlemleri

• Yeterli hava akışı sağlayın; adaptör yoğun ortamlarda aktif soğutma gerektirebilir.
• Bağlantı kararsızlığını önlemek için yalnızca 200Gb/s çalışma için doğrulanmış QSFP56 modüllerini ve kablolarını kullanın.
• Soket Doğrudan varyantını kullanıyorsanız anakartınızın PCIe yuvası bölümleme desteğini kontrol edin.
• Güç bütçesini onaylayın: kart PCIe yuvasından güç çeker; yüksek güçlü optik modüller ek güç değerlendirmesi gerektirebilir.

Önemli Gerçekler Bir Bakışta

Uyumluluk Matrisi

Alıcı Kontrol Listesi

• Sunucuda boş bir PCIe 4.0 x16 yuvası (fiziksel ve elektriksel) olduğundan emin olun.
• InfiniBand ağ hızını doğrulayın: bu kart HDR (200Gb/s) özelliklidir.
• Mesafe için uygun QSFP56 modüllerini (SR, LR veya DAC) seçin.
• Yüksek hızlı çalışma için güç ve soğutmanın yeterli olduğundan emin olun.
• İşletim Sistemi/sürücü desteğini kontrol edin: RHEL, Ubuntu, Windows Server, vb.
