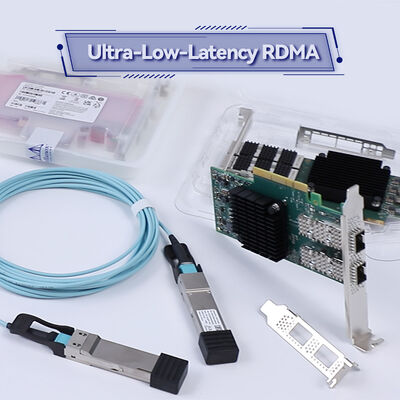

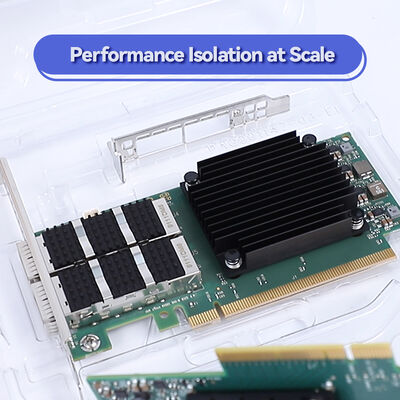

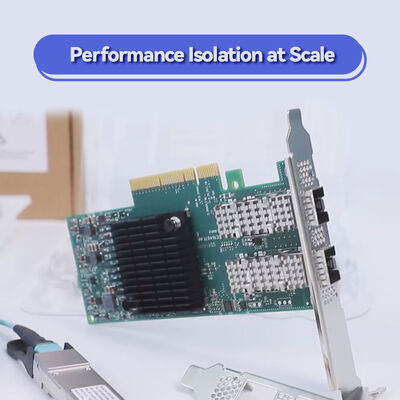

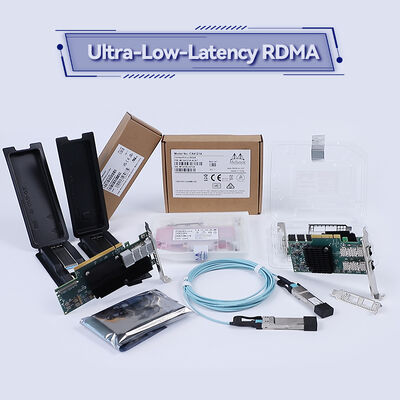

MCX516A-CCAT NVIDIA tarafından çift portlu 100GbE Ethernet adaptörü
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCX516A-CCAT |
| Belge: | connectx-5-en-card.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Ürün durumu: | Stoklamak | Başvuru: | Sunucu |
|---|---|---|---|
| Arayüz Türü:: | Ağ | Limanlar: | Çift |
| Maksimum Hız: | 25GBE | Bağlayıcı Türü: | SFP28 |
| Tip: | kablolu | Durum: | Yeni ve orijinal |
| Garanti süresi: | 1 Yıl | Modeli: | MCX516A-CCAT |
| İsim: | Mellanox Ağ Kartı CX516A Connectx-5 100GBE MCX516A-CCAT Çift Port QSFP28 PCI-E adaptörü | Anahtar kelime: | Mellanox ağ kartı |
Ürün Açıklaması

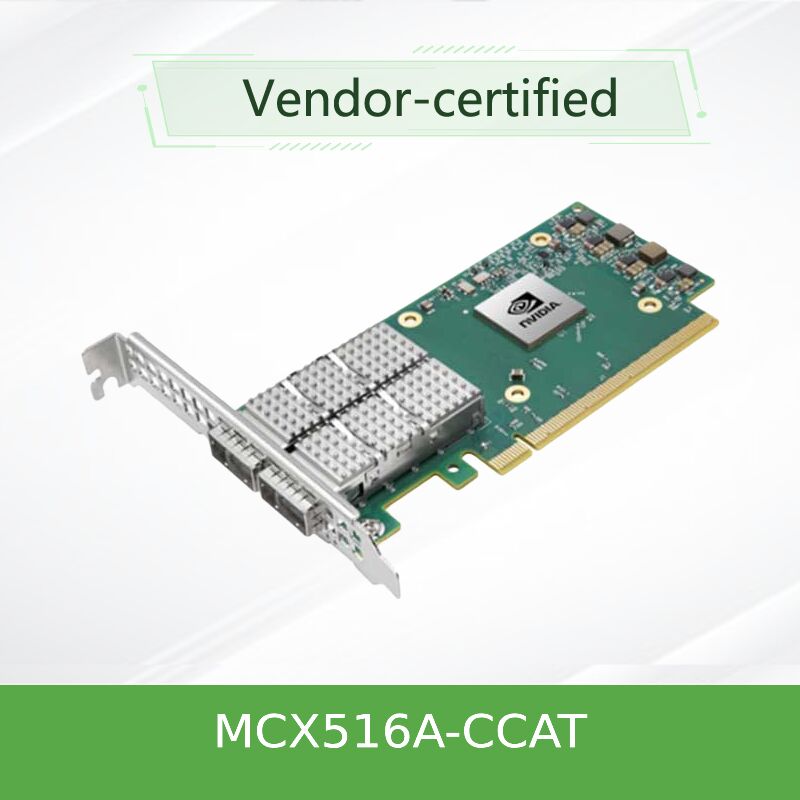

NVIDIA ConnectX-5 EN MCX516A-CCAT
Çift portlu QSFP28 100GbE Ethernet adaptör kartıPort başına 100Gb/s'ye kadar, 750ns gecikme, saniyede 200 milyon mesaj ve gelişmiş uygulama indirimi sağlayan Web 2. için idealdir.0, bulut, depolama, yapay zeka ve en yüksek bant genişliği ve düşük gecikme gerektiren telekomünikasyon platformları.
2x 100GbE portları PCIe 3.0 x16 RoCE desteği SR-IOV 512 VF'ye kadar VXLAN/NVGRE/GENEVA boşaltmaları NVMe-oF hedefi boşaltmalar ASAP2 vSwitch boşaltma
Ürün Genel Görünümü
NVIDIA ConnectX-5 ENMCX516A-CCATConnectX-5 mimarisi üzerine inşa edilen bu adaptör, 100GbE, 50GbE,40GbE, 25GbE, 10GbE ve 1GbE, sorunsuz göç yolları ve altyapı esnekliği sağlar. 750ns gecikme, saniyede 200 milyon mesaja kadar (Mpps) ve PCIe 3.0 x16 ana arayüzü ile,MCX516A-CCAT endüstri lideri verimlilik ve CPU verimliliği sağlarAna özellikler arasında RoCE (RDMA over Converged Ethernet), 512 Virtual Function'a kadar SR-IOV sanallaştırması, vSwitch / vRouter yükleri için ASAP2 hızlandırılmış anahtarlama ve paket işleme,NVMe Üzerine Kumaş Hedef İndirimleri, T10-DIF Signature Handover ve kapsamlı üst üste ağ yükleri (VXLAN, NVGRE, GENEVE). Bu adaptör gelişmiş makine yönetimi özellikleriyle düşük profilli bir PCIe biçim faktöründe mevcuttur.
Temel Özellikler
Çift Portlu 100GbE
100/50/40/25/10/1GbE hızlarını destekleyen iki QSFP28 bağlantı noktası. Daha düşük hızlı altyapıyla geriye uyumlu.
100/50/40/25/10/1GbE hızlarını destekleyen iki QSFP28 bağlantı noktası. Daha düşük hızlı altyapıyla geriye uyumlu.
Ultra Düşük Gecikme ve Yüksek Mesaj Hızı
750ns gecikme, 200 Mpps'e kadar mesaj hızı ve çekirdek atlama uygulamaları için DPDK ile 197 Mpps.
750ns gecikme, 200 Mpps'e kadar mesaj hızı ve çekirdek atlama uygulamaları için DPDK ile 197 Mpps.
RDMA, Converged Ethernet üzerinden (RoCE)
depolama ve hesaplama iş yükleri için Katman 2 ve Katman 3 ağları üzerinden düşük gecikme RDMA hizmetleri.
depolama ve hesaplama iş yükleri için Katman 2 ve Katman 3 ağları üzerinden düşük gecikme RDMA hizmetleri.
ASAP2 Hızlandırılmış Değişim
Açık vSwitch (OvS) ve vRouter veri düzleminin donanım yüklenmesi, kablo hızı performansı elde ederken kontrol düzleminin esnekliğini korur.
Açık vSwitch (OvS) ve vRouter veri düzleminin donanım yüklenmesi, kablo hızı performansı elde ederken kontrol düzleminin esnekliğini korur.
Kumaş Taşınması üzerinden NVMe
Donanım hızlandırılmış NVMe-oF, CPU müdahalesinin sıfıra yakın olması ile verimli NVMe depolama erişimini sağlayan hedef yükleri düşürür.
Donanım hızlandırılmış NVMe-oF, CPU müdahalesinin sıfıra yakın olması ile verimli NVMe depolama erişimini sağlayan hedef yükleri düşürür.
SR-IOV Sanalleştirme
Port başına 512 Sanal Fonksiyona (VF) ve 8 Fiziksel Fonksiyona kadar, garantili QoS ve VM izolasyonu ile.
Port başına 512 Sanal Fonksiyona (VF) ve 8 Fiziksel Fonksiyona kadar, garantili QoS ve VM izolasyonu ile.
Üst katma ağ yükleri
VXLAN, NVGRE, GENEVE, MPLS ve NSH tünelleri için donanım kapsülleme ve kapsülden çıkarma.
VXLAN, NVGRE, GENEVE, MPLS ve NSH tünelleri için donanım kapsülleme ve kapsülden çıkarma.
Esnek Programlanabilir Boru hattı
Güncel ve gelecekteki protokoller için donanım indirimi sağlayan esnek analiz ve eşleşme eylem tabloları.
Güncel ve gelecekteki protokoller için donanım indirimi sağlayan esnek analiz ve eşleşme eylem tabloları.
Makine Yönetimi ve Uzaktan Başlatma
MCTP üzerinden NC-SI, BMC arayüzü, izleme ve yazılım güncellemesi için PLDM, PXE ve UEFI uzaktan başlatma.
MCTP üzerinden NC-SI, BMC arayüzü, izleme ve yazılım güncellemesi için PLDM, PXE ve UEFI uzaktan başlatma.
Teknoloji: ConnectX-5 Mimarlığı
ConnectX-5 EN ASIC, gelişmiş hızlanma motorlarıyla rekor performansı sunar.
- PeerDirect (GPUDirect)GPU ve CPU arasında gereksiz PCIe veri kopyalarını ortadan kaldırır, HPC, AI ve makine öğrenimi iş yüklerini hızlandırır.
- Güvenilir Taşımacılık Üzerine Uyumlu Yönlendirme- En iyi kumaş kullanımı için sıra dışı RDMA ve uyarlanabilir yönlendirme sağlar.
- Etiket Eşleşme ve Rendezvous İndirimleriMPI etiket eşleşmesi ve buluşma protokolünün donanım yükü, HPC kümelerinde CPU üst maliyetini azaltır.
- Patlama tamponu boşaltmalarıBüyük ölçekli simülasyonlarda ve ML eğitiminde arka plan kontrolü için donanım hızlandırması.
- Gömülü PCIe anahtarı8'e kadar bölünmeyi destekliyor, bu da ana bilgisayar zincirlemesini ve depolama raflarındaki arka uç anahtarlarının ortadan kaldırılmasını sağlar.
- İstenen Arama (ODP)- Kayıtsız RDMA bellek erişimi, uygulama geliştirmeyi basitleştirir.
- Genişletilmiş Güvenilir Bağlı (XRC) ve Dinamik Bağlı Taşıma (DCT)RDMA'yı on binlerce düğüme kadar ölçeklendirir.
- T10-DIF İmza Verme¢ Kablo hızında depolama iş yükleri için donanım tabanlı veri bütünlüğü koruması.
Tipik Görevler
Bulut ve Web 2.0 Veri Merkezleri
Yüksek yoğunluklu sanallaştırma, üst üste ağlar ve vSwitch yükleri, kablo hızı performansını korurken CPU kullanımını azaltır.
Yüksek yoğunluklu sanallaştırma, üst üste ağlar ve vSwitch yükleri, kablo hızı performansını korurken CPU kullanımını azaltır.
Yüksek performanslı depolama
NVMe-oF hedef offloadları, T10-DIF ve RoCE, mikro saniyeden alt gecikme ile yüksek performanslı blok depolamasını sağlar.
NVMe-oF hedef offloadları, T10-DIF ve RoCE, mikro saniyeden alt gecikme ile yüksek performanslı blok depolamasını sağlar.
Yapay zeka ve makine öğrenimi kümeleri
PeerDirect GPUDirect, uyarlanabilir yönlendirme ve patlama tampon yükleri dağıtılmış eğitim iş yüklerini hızlandırır.
PeerDirect GPUDirect, uyarlanabilir yönlendirme ve patlama tampon yükleri dağıtılmış eğitim iş yüklerini hızlandırır.
Telekomünikasyon ve NFV
ASAP2 vSwitch offloads, hizmet zinciri ve hairpin donanım yeteneği verimli Ağ Fonksiyon Sanalleştirmesini sağlar.
ASAP2 vSwitch offloads, hizmet zinciri ve hairpin donanım yeteneği verimli Ağ Fonksiyon Sanalleştirmesini sağlar.
Yüksek Frekanslı Ticaret (HFT)
Ultra düşük gecikme (750ns) ve yüksek mesaj hızı (200 Mpps) en zorlu finansal uygulamaları karşılar.
Ultra düşük gecikme (750ns) ve yüksek mesaj hızı (200 Mpps) en zorlu finansal uygulamaları karşılar.
Ev sahibi zincirleme depolama rafları
Gömülü PCIe anahtarı, sunucuların üst raf anahtarları olmadan birbirine bağlanmasını sağlar ve TCO'yu azaltır.
Gömülü PCIe anahtarı, sunucuların üst raf anahtarları olmadan birbirine bağlanmasını sağlar ve TCO'yu azaltır.
Uyumluluk ve Ekosistem
MCX516A-CCAT, çok çeşitli işletim sistemleriyle uyumludur: RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi ve Citrix XenServer. Standart 100GbE QSFP28 optiklerini destekler,pasif DAC kabloları, aktif optik kablolar (AOC) ve çıkış kabloları (100GbE'den 4x25GbE'ye veya 2x50GbE'ye).Adaptör, NVIDIA Spektrum anahtarları ve standartlara dayalı herhangi bir 25GbE / 40GbE / 50GbE / 100GbE altyapısı ile sorunsuz bir şekilde entegre olurYazılım desteği OFED (OpenFabrics Enterprise Distribution), DPDK ve Windows için WinOF-2'yi içerir.
Teknik özellikler
| Kategorisi | Spesifikasyon |
|---|---|
| Model | MCX516A-CCAT |
| Form Faktörü | Düşük profilli PCIe eklenti kartı. |
| Limanlar | 2x QSFP28 (100/50/40/25/10/1GbE) |
| Desteklenen Hızlar | 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE |
| Makine Arayüzü | PCIe 3.0 x16 (x8, x4, x2, x1 ile uyumludur; otomatik olarak müzakere edilir) |
| Mesaj Hızı | saniyede 200 milyon mesaja kadar (Mpps); DPDK ile 197 Mpps |
| Gecikme | 750 ns (tipik kesim) |
| Sanalleştirme | SR-IOV: Port başına en fazla 512 sanal fonksiyon, 8 fiziksel fonksiyon |
| RoCE Destek | Evet ¢ RDMA Converged Ethernet (RoCE) üzerinden |
| Üst katma boşaltmalar | VXLAN, NVGRE, GENEVE, MPLS, NSH donanım kapsülasyonu/kapsülasyon çözümü |
| vSwitch/vRouter İndirimleri | Fleksibel eşleşme hareketi tabloları ile ASAP2 ¢ Açık vSwitch (OvS) ve vRouter veri düzlemi boşaltma |
| Depolama İndirimleri | NVMe-oF hedef yükleri, T10-DIF İmza Verme, SRP, iSER, NFS RDMA, SMB Direct |
| Geliştirilmiş Özellikler | Etiket eşleşmesi, buluşma yükü, uyarlanabilir yönlendirme, patlama tamponu yükü, gömülü PCIe anahtarı, ODP, XRC, DCT |
| CPU yüklenmesi | TCP/UDP durumsuz yüklemeler, LSO/LRO, kontrol toplamı yüklemeler, RSS/TSS, HDS, VLAN/MPLS etiketi ekleme/kesme |
| Yönetim Arayüzleri | MCTP üzerinden NC-SI (SMBus/PCIe), BMC arayüzü, PLDM (izleme ve firmware güncellemesi), SDN eSwitch yönetimi, SPI, JTAG |
| Uzaktan Başlat | PXE, UEFI, iSCSI uzaktan başlatma |
| Güç tüketimi | Açıkça belirtilmemiş lütfen sipariş vermeden önce onaylayın |
| Çalışma sıcaklığı | 0°C'den 55°C'ye kadar (tipik) |
| Standartlar | IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | Uyumlu |
Not: Özellikler NVIDIA kamu belgeleri üzerine kurulmuştur. Lütfen sipariş için satış ile kesin ayrıntıları onaylayın.
Seçim Rehberi: ConnectX-5 EN Portföyü
| OPN ( sipariş kısmının numarası) | Limanlar | En yüksek hız | Arayüz | Makine Arayüzü | Temel Özellik |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Çift portlu 100GbE, gelişmiş makine yönetimi |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | ConnectX-5 Ex geliştirilmiş performans, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | Çift portlu 25GbE, UEFI etkinleştirilmiştir |
| MCX516A-GCAT | 2 | 50GbE | QSFP28 | PCIe 3.0 x16 | Çift portlu 50GbE, gelişmiş makine yönetimi |
| MCX516B-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Çift portlu 100GbE varyantı |
Neden MCX516A-CCAT'ı Starsurge'dan seçtin?
100GbE Hazır
Veritabanınızı 100GbE bağlantısı ile geleceğe yönelik olarak 50/40/25/10/1GbE'ye geri uyumluluğu korurken.
Veritabanınızı 100GbE bağlantısı ile geleceğe yönelik olarak 50/40/25/10/1GbE'ye geri uyumluluğu korurken.
Eşsiz Mesaj Hızı
200 Mpps, telco NFV, vSwitch ve yüksek frekanslı ticaret için en yüksek paket işleme yoğunluğunu sağlar.
200 Mpps, telco NFV, vSwitch ve yüksek frekanslı ticaret için en yüksek paket işleme yoğunluğunu sağlar.
Kapsamlı Taşınma
NVMe-oF, T10-DIF, ASAP2 ve RoCE offloadları CPU kullanımını önemli ölçüde azaltır ve uygulama performansını geliştirir.
NVMe-oF, T10-DIF, ASAP2 ve RoCE offloadları CPU kullanımını önemli ölçüde azaltır ve uygulama performansını geliştirir.
Küresel Lojistik ve Destek
Hong Kong Starsurge rekabetçi fiyatlar, garanti desteği ve hızlı dünya çapında teslimat sunuyor.
Hong Kong Starsurge rekabetçi fiyatlar, garanti desteği ve hızlı dünya çapında teslimat sunuyor.
Hizmet ve Destek
Hong Kong Starsurge, uyumluluk doğrulama, firmware güncellemeleri ve teknik sorun giderme de dahil olmak üzere NVIDIA / Mellanox adaptörleri için uçtan uca destek sağlar.Standart garanti, NVIDIA'nın sınırlı donanım garantisiyle uyumludur (1 yıllık iade ve onarım)Ekipimiz sürücü kurulumunda, performans ayarlamasında, RoCE yapılandırmasında ve mevcut sunucu, depolama,ve ağ ortamları.
Sıkça Sorulan Sorular
S: MCX516A-CCAT ve MCX516A-CDAT arasındaki fark nedir?
MCX516A-CCAT, daha yüksek teorik bant genişliği için PCIe 3.0 x16 arayüzü kullanırken, MCX516A-CDAT (ConnectX-5 Ex) daha yüksek teorik bant genişliği için PCIe 4.0 x16 kullanır.
S: Bu kart RDMA'yı Converged Ethernet üzerinden destekliyor mu?
ConnectX-5 EN, RoCE üst üste ağlar dahil olmak üzere ağ boyunca düşük gecikme hafıza erişimi için RoCE'yi (RDMA over Converged Ethernet) tam olarak destekliyor.
S: Bu adaptörü PCIe 4.0 yuvasıyla kullanabilir miyim?
Kart PCIe 3.0 x16'dır, ancak PCIe 4.0 yuvalarıyla geriye dönük uyumludur (PCIe 3.0 hızlarında çalışır).
S: Hangi kablolar 100GbE işleyişi ile uyumludur?
QSFP28 pasif DAC kabloları (5 metreye kadar), QSFP28 aktif optik kabloları (AOC), 100GBASE-SR4 (MPO, 100 metreye kadar), 100GBASE-LR4 (LC, 10km'ye kadar),ve çıkış kabloları (100GbE'den 4x25GbE'ye veya 2x50GbE'ye) desteklenmektedir..
S: ASAP2 nedir ve dağıtımımdan nasıl yararlanıyor?
ASAP2 (Hızlandırılmış Değişim ve Paket İşleme) Open vSwitch ve vRouter veri düzlemini donanıma yükler.Sanal ortamlarda CPU yükünü 10 katına kadar azaltırken kablo hızı performansına ulaşmak.
S: Bu kart Fabric üzerinden NVMe'yi destekliyor mu?
Evet, ConnectX-5 EN, NVMe-oF hedefi için donanım yüklerini içerir ve minimum CPU müdahalesiyle verimli uzaktan NVMe depolama erişimini sağlar.
Temel Bilgiler
Çift portlu 100GbE QSFP28 200 Mpps mesaj hızı 750ns gecikme Desteklenen RoCE 512 SR-IOV Sanal İşlevler VXLAN/NVGRE/GENEVA boşaltma PCIe 3.0 x16 ASAP2 vSwitch boşaltma NVMe-oF hedefi boşaltmalar T10-DIF İmza Verme PeerDirect GPUDirect NC-SI BMC yönetimi
Uyumluluk Matrisi
| Kategorisi | Desteklenen Seçenekler |
|---|---|
| İşletim Sistemleri | RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0Citrix XenServer |
| Anahtarlar | NVIDIA Spectrum SN3000/SN3700 serisi, Cisco Nexus 3000/9000, Arista 7000 serisi, Juniper QFX serisi, herhangi bir standart tabanlı 25/40/50/100GbE anahtarı |
| Kablolar ve Optikler (100GbE) | QSFP28 pasif DAC (5m'ye kadar), QSFP28 AOC, 100GBASE-SR4 (MPO, 100m), 100GBASE-LR4 (LC, 10km), 100GBASE-ER4 (LC, 40km) |
| Kablolar ve optikler (daha düşük hızlar) | QSFP28'den SFP28'ye kadar kesinti kabloları (100G'den 4x25G'ye), QSFP+ (40G), SFP28 (25G), SFP+ (10G) uygun adaptörlerle |
| Yönetim Protokolleri | NC-SI, PCIe/SMBus üzerinden MCTP, izleme ve yazılım güncellemesi için PLDM, SDN eSwitch yönetimi |
Alıcı Kontrol Listesi
- Doğrulama sunucusunun kullanılabilir bir PCIe x16 yuvası var. Gen 3.0 veya daha üstü (PCIe 3.0 x16 çift portlu 100GbE için yeterli bant genişliği sağlar).
- Gerekli kablo türünü belirleyin: pasif DAC (kısa mesafe), aktif optik (orta mesafe) veya optik alıcılar (uzun mesafe) 100GbE işlevi için.
- NVIDIA/Mellanox resmi sitesinden işletim sistemi sürücüsünün kullanılabilirliğini doğrulayın (en son OFED veya gelen kutusu sürücüleri).
- Değiştiricinizin 100GbE QSFP28 portlarını desteklediğinden emin olun (en modern omurilik anahtarları bunu yapar).
- RoCE dağıtımları için, DCB (PFC, ETS, ECN) ve tıkanıklık bildirimi için geçiş desteğini onaylayın.
- NVMe-oF hedef yüklemeleri için, depolama yazılım yığını uyumluluğunu kontrol edin.
- BMC entegrasyonu için ana kartınızın SMBus veya PCIe üzerinden NC-SI'yi desteklediğini kontrol edin.
