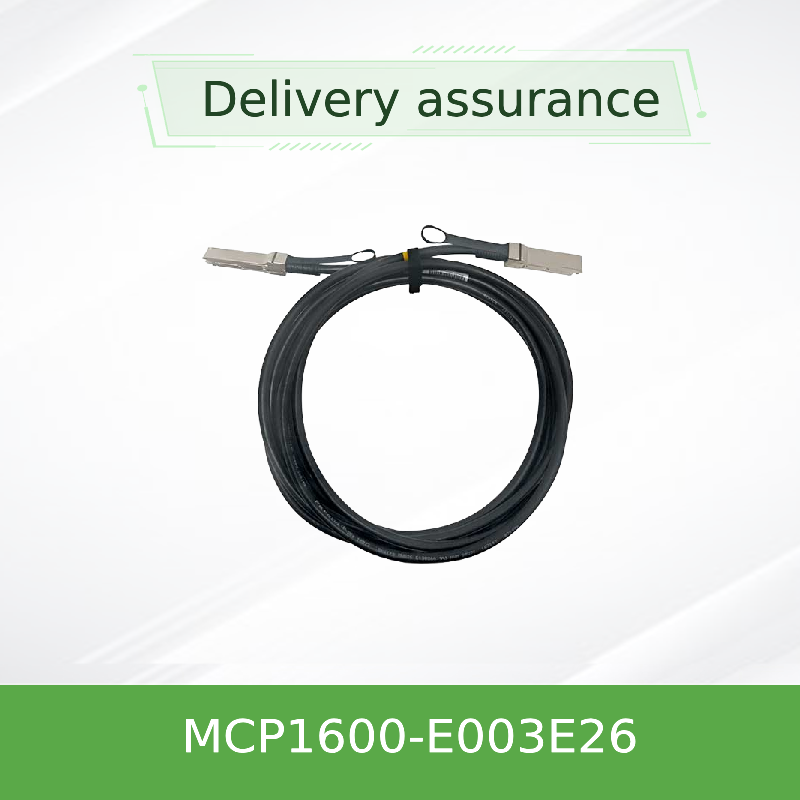

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasif DAC Kablosu 3m 26AWG EDR InfiniBand
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E003E26 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo Uzunluğu: | 3 metre |
| İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | Mellanox QSFP28 DAC kablosu 3m,100Gb/s InfiniBand pasif kablo,26AWG EDR ağ kablosu |
||
Ürün Açıklaması
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasif DAC Kablosu
3m Pasif Bakır Kablo • 26 AWG • EDR InfiniBand • 100Gbps
100Gb/s EDR InfiniBand ve Ethernet uygulamaları için güvenilir, uygun maliyetli kısa menzilli bağlantı. Sıcak takılabilir QSFP28 form faktörü, düşük güç (<0.1W),ve veri merkezi ve yüksek performanslı bilgisayar ortamları için sağlam sinyal bütünlüğü.
Ürün Genel Görünümü
Mellanox MCP1600-E003E26, yüksek yoğunluklu, düşük gecikme iç bağlantılar için tasarlanmış 100Gb/s QSFP28 pasif doğrudan bağlantı bakır (DAC) kablosudur.25Gb/s'de çalışan dört yüksek hızlı bakır çiftine sahiptir., toplam 100Gb / s bant genişliği sunar. Bu 3 metrelik kablo 26 AWG ölçümünü kullanır ve endüstri standardı olan QSFP28 konektörleriyle sonlandırılır. SFF-8665 ve SFF-8636'ya tam uyumludur.Mellanox anahtarları ile sorunsuz interoperabiliteyi sağlamak, adaptörler ve diğer QSFP28 özellikli sistemler. LSZH (Low Smoke Zero Halogen) ceket ve RoHS uyumluluğu, kurumsal ve yeşil veri merkezi dağıtımları için uygundur.
Temel Özellikler
- 100Gb/s toplu veri hızı (4 × 25Gb/s)
- QSFP28 biçim faktörü, SFF-8665 uyumlu
- Pasif bakır - sinyal koşullaması için sıfır güç tüketimi
- 3.3V tek güç kaynağı voltajı (Vcc 3.135-3.465V)
- Çalışma odası sıcaklığı 0°C ila 70°C
- Mellanox sistemleri ile bit hata oranı (BER) < 1E-15
- SFF-8636 aracılığıyla sıcak takılabilir, I2C yönetimi
- LSZH ceket, RoHS uyumlu, kurşunsuz ve halogensiz PCB
- Kutunun dışındaki güvenilirlik için sıkı üretim testi
- 1 yıllık sınırlı donanım garantisi
Teknoloji ve Sinyal Bütünlüğü
Mellanox pasif bakır kabloları, sinyal yansıtmasını ve çapraz gürültüyü en aza indirmek için optimize edilmiş impedans kontrolü (100Ω nominal) ile hassas iki eksenli bakır yapımı kullanır.Her şerit ayrı ayrı korunuyor.MCP1600 serisi yayılma gecikmesi ile karakterize edilir (4.5 ns/m tipik) ve 0-70 °C çalışma aralığında mükemmel dönüş kaybı ve yerleştirme kaybı performansı korurEntegre EEPROM, kablo özelliklerini ve ürün bilgileri depolar, bu da ana sistemlerin optimal bağlantı performansı için parametreleri otomatik olarak yapılandırmalarını sağlar.
Tipik Görevler
- Yüksek Performanslı Bilgisayar (HPC):InfiniBand EDR anahtarlarını hesaplama düğümlerine, depolama sistemlerine ve GPU kümelerine bağlayın.
- Veri Merkezi Leaf Spine:100G Ethernet kumaşlarında omurilik anahtarı bağlantılarına kısa menzilli üst raf (ToR).
- Kurumsal Temel Ağ:Kurumsal veri merkezlerindeki bitişik raflar içinde veya arasında güvenilir omurga bağlantıları.
- Test ve Gelişim Laboratuvarları:Maliyet etkin, prototip oluşturma ve performans doğrulama için düşük güç bağlantıları.
Uyumluluk
MCP1600-E003E26, SFF-8665 ve SFF-8636 standartlarına uyan herhangi bir QSFP28/100G portuyla uyumludur.ve BlueField® DPU'larıAyrıca, ev sahibi pasif bakır DAC'ları desteklediği sürece, QSFP28 kafesleri ile donatılmış üçüncü taraf anahtarları ve sunucularla da çalışır.Mellanox, bu kabloyu Mellanox uçtan uca sistemlerinde kullanmanızı önerir..
Özellikler
| Parametreler | Min. | Tipik | En fazla. | Birim |
|---|---|---|---|---|
| Güçlendirme voltajı (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Veri giriş voltajı | - 0 oldu.3 | - Hayır. | 3.6 | V |
| Kontrol giriş voltajı | - 0 oldu.3 | - Hayır. | 3.6 | V |
| Güç tüketimi | - Hayır. | - Hayır. | 0.1 | W |
| Çalışma dolabı sıcaklığı | 0 | - Hayır. | 70 | °C |
| Depolama sıcaklığı | -40 | - Hayır. | 85 | °C |
| Çalışma nispi nemliği | 5 | - Hayır. | 85 | % |
| Karakteristik impedans | 90 | 100 | 110 | Oh |
| Yayılma gecikmesi (bilgilendirici) | - Hayır. | 4.5 | - Hayır. | ns/m |
Kablo çapı:26 AWG
Kablo uzunluğu:3 m (±50 mm)
Dış çapı:9.4 ± 0.4 mm
Minimum bükme yarıçapı (tek):47 mm
Minimum bükme yarıçapı (tekrarlayıcı/montaj):94 mm
Not: Tüm özellikler Mellanox veri sayfası MCP1600-E0xxEyy'e dayanmaktadır.
Seçim Kılavuzu (MCP1600 Serisi)
| Bölüm Numarası | Uzunluk | AWG | Ceket | Açıklama |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Siyah, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Siyah, EDR, 100Gb/s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Siyah, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Siyah, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Siyah, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Siyah, EDR, 100Gb/s QSFP28 (bu model) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Siyah, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Siyah, EDR, 100Gb/s QSFP28 |
* Tüm kablolar RoHS uyumludur, LF / HF PCB ve LSZH ceketli.
Avantajlar
- Maliyet açısından verimli:Pasif tasarım, optik alıcıları ortadan kaldırır ve toplam bağlantı maliyetini azaltır.
- Ultra düşük güç:Bağlantı başına < 0.1W, güç hassas veri merkezleri için idealdir.
- Sıfır gecikme cezası:Doğrudan bakır yolu tekrar zamanlamayı veya sinyal dönüşüm gecikmelerini önler.
- Güvenilir sinyal bütünlüğü:Kalkanlı çiftler ve hassas impedans kontrolü BER < 1E-15'i sağlar.
- Kolay dağıtım:Sıcak takılabilir, önceden test edilmiş ve ev sahibi sistemler tarafından otomatik olarak tanınmış.
- Çevre sorumluluğu:LSZH, RoHS ve halogensiz malzemeler yeşil BT girişimlerini destekliyor.
Hizmet ve Destek
Hong Kong Starsurge Grubu, Mellanox DAC kabloları için kapsamlı satış öncesi ve satış sonrası destek sağlar.
- Teknik danışmanlık:Uyumluluk doğrulama, kablo uzunluğu/diametre boyutu ve dağıtım tavsiyesi.
- Küresel lojistik:60'tan fazla ülkeye güvenli ambalajlarla hızlı, takip edilen teslimat.
- Garanti:1 yıllık sınırlı donanım garantisi, parçaların onarımı veya değiştirilmesini kapsar.
- RMA desteği:Kusurlu birimler için basitleştirilmiş iade süreci.
Sıkça Sorulan Sorular (FAQ)
S: MCP1600-E003E26'nın maksimum veri hızı nedir?
A: 100Gb/s (4 şerit × 25Gb/s) - EDR InfiniBand ve 100G Ethernet için uygundur.
S: Bu kablo Mellanox olmayan anahtarlarla uyumlu mu?
A: Evet, SFF-8665 ve SFF-8636'ya uygun olan herhangi bir QSFP28 portu bu pasif DAC'yi kullanabilir. Bununla birlikte, garantili BER performansı için Mellanox, Mellanox uçtan uca sistemleri önerir.
S: Çalışma sıcaklık aralığı nedir?
A: 0°C'den 70°C'ye kadar oda sıcaklığı; -40°C'den 85°C'ye kadar saklama.
S: Bu kablo dış güç gerektiriyor mu?
A: Hayır, pasif ve sadece EEPROM için Vcc çeker (< 0.1W).
S: En küçük bükme yarıçapı nedir?
A: Tek büküm: 47 mm; tekrarlayan / montaj büküm: 94 mm (10 x dış çap).
Önlemler
- Kabloyu, özellikle bağlantı noktasının yakınında (montaj eğimi) belirtilen minimum eğme yarıçapının ötesine bükmeyin.
- Montaj sırasında kabloyu çekmekten veya sıkıştırmaktan kaçının; uygun kablo yönetimini kullanın.
- Ev sahibi bağlantı noktasının QSFP28 uyumlu olduğundan ve pasif bakır DAC'ları desteklediğinden emin olun.
- -40°C' den 85°C' ye kadar kuru, sıcaklık kontrollü bir ortamda saklayın.
- Bağlantıları yerleştirmeden önce kir veya hasar için kontrol edin; gerekirse onaylı temizlik araçları kullanın.
Hong Kong Starsurge Grubu hakkında
Hong Kong Starsurge Group Co., Limited, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. 2008 yılında kurulmuştur.Şirket, ağ anahtarları da dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet veriyor, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanları. Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, hükümet, sağlık,ÜretimŞirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunar.Müşteriye öncelik vererekStarsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmasına yardımcı olan güvenilir kaliteye, duyarlı hizmete ve özel çözümlere odaklanır.
Temel Bilgiler
- Ürün:Mellanox MCP1600-E003E26
- Tip:Pasif DAC, QSFP28
- Veri Hızı:100 Gb/s (4×25G)
- Uzunluk:3 m (26 AWG)
- Uygunluk:SFF-8665, SFF-8636
- Ceket:LSZH, RoHS
- Garanti:1 yıl sınırlı
Uyumluluk Matrisi
- Mellanox QuantumTM / SpectrumTM anahtarları
- Mellanox ConnectX®-5 / -6 adaptörleri
- BlueField® DPU platformları
- Üçüncü tarafın QSFP28 portları (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Alıcı Kontrol Listesi
- ✓ Gerekli uzunluğu doğrulayın (3m, 26AWG)
- ✓ Ana portun pasif bakır DAC'yi desteklediğini kontrol edin
- ✓ Çalışma sıcaklık aralığını (0-70°C) kontrol edin
- ✓ LSZH ceketinin çevrenize uygun olduğundan emin olun
- ✓ RMA politikasını ve stok kullanılabilirliğini isteyin
