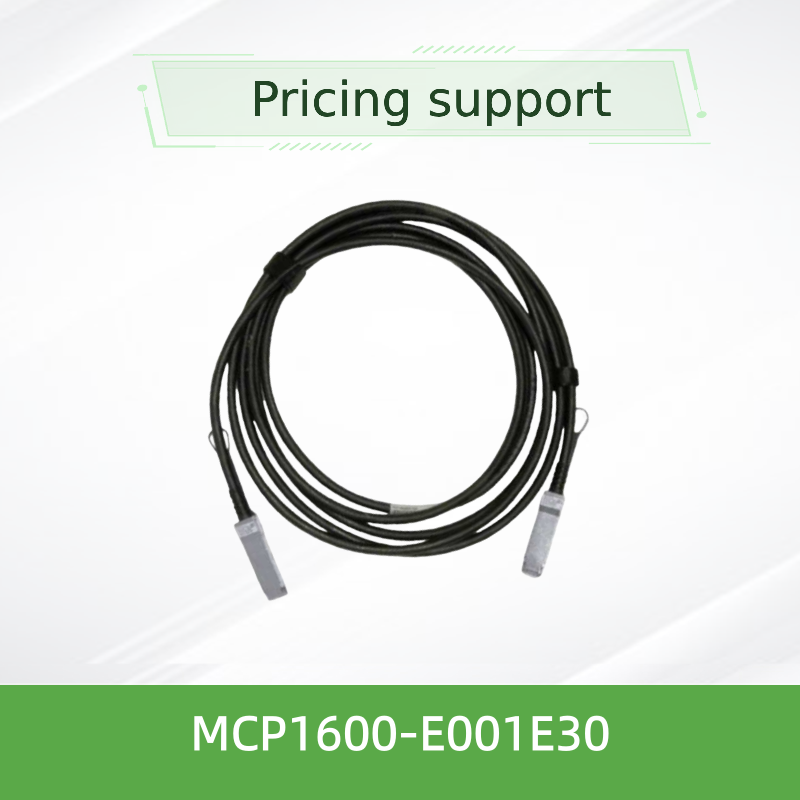

Mellanox MCP1600-E001E30 100Gb/s QSFP28 Pasif DAC Kablo – 1m, 30AWG, EDR InfiniBand
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E001E30 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo Uzunluğu: | 3 metre |
| İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | Mellanox QSFP28 DAC kablo 100Gb/s,1m pasif DAC kablo EDR InfiniBand,30AWG Nvidia kablo garantili |
||
Ürün Açıklaması
Ürün Genel Bakışı
Mellanox MCP1600-E001E30, yüksek yoğunluklu, düşük gecikmeli ara bağlantılar için tasarlanmış 100 Gb/sn QSFP28 pasif doğrudan takma bakır (DAC) kablosudur. Her hat için 25 Gb/sn hızında çalışan dört adet yüksek hızlı bakır çiftine sahiptir ve toplamda 100 Gb/sn bant genişliği sağlar. Bu 1 metrelik kablo 30 AWG kalınlığındadır ve endüstri standardı QSFP28 konektörlerle sonlandırılmıştır.
SFF-8665 ve SFF-8636 standartlarına tam uyumludur, Mellanox anahtarları, adaptörleri ve diğer QSFP28 özellikli sistemlerle sorunsuz birlikte çalışabilirlik sağlar. LSZH (Düşük Duman Sıfır Halojen) ceket ve RoHS uyumluluğu, kurumsal ve yeşil veri merkezi dağıtımları için uygun olmasını sağlar.
Temel Özellikler
- 100 Gb/sn toplam veri hızı (4 × 25 Gb/sn)
- QSFP28 form faktörü, SFF-8665 uyumlu
- Pasif bakır – sinyal koşullandırma için sıfır güç tüketimi
- 3,3V tek besleme gerilimi (Vcc 3,135–3,465V)
- Çalışma kasa sıcaklığı 0°C ila 70°C
- Hata Bit Oranı (BER)< 1E-15 Mellanox sistemleriyle
- Sıcak takılabilir, SFF-8636 üzerinden I²C yönetimi
- LSZH ceket, RoHS uyumlu, kurşunsuz ve halojensiz PCB
- Kutu dışı güvenilirlik için titiz üretim testi
- 1 yıl sınırlı donanım garantisi
Teknoloji ve Sinyal Bütünlüğü
Mellanox pasif bakır kablolar, sinyal yansımasını ve çapraz konuşmayı en aza indirmek için optimize edilmiş empedans kontrolü (nominal 100Ω) ile hassas twin-ax bakır yapı kullanır. Her hat bağımsız olarak ekranlanmıştır ve genel kablo, yangın durumunda duman ve toksik emisyonları azaltmak için LSZH malzeme ile kaplanmıştır.
MCP1600 serisi, yayılma gecikmesi (tipik 4,5 ns/m) için karakterize edilmiştir ve 0–70°C çalışma aralığında mükemmel geri dönüş kaybı ve ekleme kaybı performansı sağlar. Entegre EEPROM, kablo özniteliklerini ve ürün bilgilerini depolar, ana sistemlerin optimum bağlantı performansı için parametreleri otomatik olarak yapılandırmasını sağlar.
Tipik Dağıtımlar
- Yüksek Performanslı Hesaplama (HPC): InfiniBand EDR anahtarlarını işlem düğümlerine, depolama sistemlerine ve GPU kümelerine bağlayın
- Veri Merkezi Leaf-Spine: 100G Ethernet ağlarında kısa mesafeli raf üstü (ToR) - omurga anahtar ara bağlantıları
- Kurumsal Çekirdek Ağ: Kurumsal veri merkezlerindeki veya bitişik raflar arasındaki güvenilir omurga bağlantıları
- Test ve Geliştirme Laboratuvarları: Prototipleme ve performans doğrulama için uygun maliyetli, düşük güçlü bağlantılar
Uyumluluk
MCP1600-E001E30, SFF-8665 ve SFF-8636 standartlarına uyan herhangi bir QSFP28/100G bağlantı noktasıyla uyumludur. Mellanox Spectrum™ ve Quantum™ anahtarları, ConnectX® adaptörleri ve BlueField® DPU'ları ile doğrulanmıştır. Ayrıca, ana sistem pasif bakır DAC'leri desteklediği sürece, QSFP28 yuvalarına sahip üçüncü taraf anahtarlar ve sunucularla da çalışır.
Özellikler
| Parametre | Min | Tipik | Maks | Birim |
|---|---|---|---|---|
| Besleme gerilimi (Vcc) | 3,135 | 3,3 | 3,465 | V |
| Veri giriş gerilimi | -0,3 | — | 3,6 | V |
| Kontrol giriş gerilimi | -0,3 | — | 3,6 | V |
| Güç tüketimi | — | — | 0,1 | W |
| Çalışma kasa sıcaklığı | 0 | — | 70 | °C |
| Depolama sıcaklığı | -40 | — | 85 | °C |
| Çalışma bağıl nem | 5 | — | 85 | % |
| Karakteristik empedans | 90 | 100 | 110 | Ω |
| Yayılma gecikmesi (bilgilendirici) | — | 4,5 | — | ns/m |
Kablo kalınlığı: 30 AWG
Kablo uzunluğu: 1 m (±25 mm)
Dış çap: 7,1 ± 0,35 mm
Minimum bükülme yarıçapı (tek): 35,5 mm
Minimum bükülme yarıçapı (tekrarlanan/montaj): 71 mm
Kablo uzunluğu: 1 m (±25 mm)
Dış çap: 7,1 ± 0,35 mm
Minimum bükülme yarıçapı (tek): 35,5 mm
Minimum bükülme yarıçapı (tekrarlanan/montaj): 71 mm
Not: Tüm özellikler Mellanox veri sayfası MCP1600-E0xxEyy'ye dayanmaktadır. Lütfen sipariş vermeden önce onaylayın.
Seçim Kılavuzu (MCP1600 Serisi)
| Parça Numarası | Uzunluk | AWG | Ceket | Açıklama |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0,5m | 30 | LSZH | Siyah, EDR, 100 Gb/sn QSFP28 |
| MCP1600-E001E30 | 1,0m | 30 | LSZH | Siyah, EDR, 100 Gb/sn QSFP28 (bu model) |
| MCP1600-E01AE30 | 1,5m | 30 | LSZH | Siyah, EDR, 100 Gb/sn QSFP28 |
| MCP1600-E002E30 | 2,0m | 30 | LSZH | Siyah, EDR, 100 Gb/sn QSFP28 |
| MCP1600-E02AE26 | 2,5m | 26 | LSZH | Siyah, EDR, 100 Gb/sn QSFP28 |
| MCP1600-E003E26 | 3,0m | 26 | LSZH | Siyah, EDR, 100 Gb/sn QSFP28 |
| MCP1600-E004E26 | 4,0m | 26 | LSZH | Siyah, EDR, 100 Gb/sn QSFP28 |
| MCP1600-E005E26 | 5,0m | 26 | LSZH | Siyah, EDR, 100 Gb/sn QSFP28 |
* Tüm kablolar RoHS uyumludur, LF/HF PCB ve LSZH ceketlidir.
Avantajlar
- Maliyet etkin: Pasif tasarım optik alıcı-vericileri ortadan kaldırarak toplam ara bağlantı maliyetini azaltır
- Ultra düşük güç: Bağlantı başına < 0,1W, güç açısından hassas veri merkezleri için idealdir
- Sıfır gecikme cezası: Doğrudan bakır yol, yeniden zamanlama veya sinyal dönüştürme gecikmelerini önler
- Güvenilir sinyal bütünlüğü: Ekranlı çiftler ve hassas empedans kontrolü BER'i sağlar< 1E-15
- Kolay dağıtım: Sıcak takılabilir, önceden test edilmiş ve ana sistemler tarafından otomatik olarak tanınır
- Çevresel sorumluluk: LSZH, RoHS ve halojensiz malzemeler yeşil BT girişimlerini destekler
Sıkça Sorulan Sorular (SSS)
S: MCP1600-E001E30'un maksimum veri hızı nedir?
C: 100 Gb/sn (4 hat × 25 Gb/sn) – EDR InfiniBand ve 100G Ethernet için uygundur.
S: Bu kablo Mellanox olmayan anahtarlarla uyumlu mu?
C: Evet, SFF-8665 ve SFF-8636 ile uyumlu herhangi bir QSFP28 bağlantı noktası bu pasif DAC'yi kullanabilir. Ancak, garantili BER performansı için Mellanox, Mellanox uçtan uca sistemleri önerir.
S: Çalışma sıcaklığı aralığı nedir?
C: 0°C ila 70°C kasa sıcaklığı; depolama -40°C ila 85°C.
S: Bu kablo harici güç gerektirir mi?
C: Hayır, pasiftir ve yalnızca EEPROM için Vcc çeker (< 0,1W).S: Minimum bükülme yarıçapı nedir?
C: Tek bükülme: 35,5 mm; tekrarlanan/montaj bükülmesi: 71 mm (10 × dış çap).
Önlemler
Kabloyu, özellikle konektörün yakınında (montaj bükülmesi) belirtilen minimum bükülme yarıçapının ötesine bükmeyin
- Kurulum sırasında kabloyu çekmekten veya germekten kaçının; uygun kablo yönetimi kullanın
- Ana bağlantı noktasının QSFP28 uyumlu olduğundan ve pasif bakır DAC'leri desteklediğinden emin olun
- -40°C ila 85°C arasındaki kuru, sıcaklık kontrollü bir ortamda saklayın
- Takmadan önce konektörleri kir veya hasar açısından inceleyin; gerekirse onaylı temizleme araçları kullanın
- Hong Kong Starsurge Group Hakkında
Hong Kong Starsurge Group Co., Limited, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008 yılında kurulan şirket, ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanları dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet vermektedir.
Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi sektörlere destek vermektedir. Şirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunmaktadır.
Anahtar Bilgiler
Ürün:
Mellanox MCP1600-E001E30Tip:
Pasif DAC, QSFP28Veri Hızı:
100 Gb/sn (4×25G)Uzunluk:
1 m (30 AWG)Uyumluluk:
SFF-8665, SFF-8636Ceket:
LSZH, RoHSGaranti:
1 yıl sınırlı Uyumluluk Matrisi
Pasif DAC, QSFP28Veri Hızı:
100 Gb/sn (4×25G)Uzunluk:
1 m (30 AWG)Uyumluluk:
SFF-8665, SFF-8636Ceket:
LSZH, RoHSGaranti:
1 yıl sınırlı Uyumluluk Matrisi
Mellanox Quantum™ / Spectrum™ anahtarları
- Mellanox ConnectX®-5 / -6 adaptörleri
- BlueField® DPU platformları
- Üçüncü taraf QSFP28 bağlantı noktaları (SFF-8665)
- InfiniBand EDR / 100G Ethernet
- Alıcı Kontrol Listesi
Gerekli uzunluğu (1m, 30AWG) onaylayın
- Ana bilgisayar bağlantı noktasının pasif bakır DAC'leri desteklediğini doğrulayın
- Çalışma sıcaklığı aralığını kontrol edin (0–70°C)
- LSZH ceketin ortamınıza uygun olduğundan emin olun
- RMA politikasını ve stok durumunu isteyin
