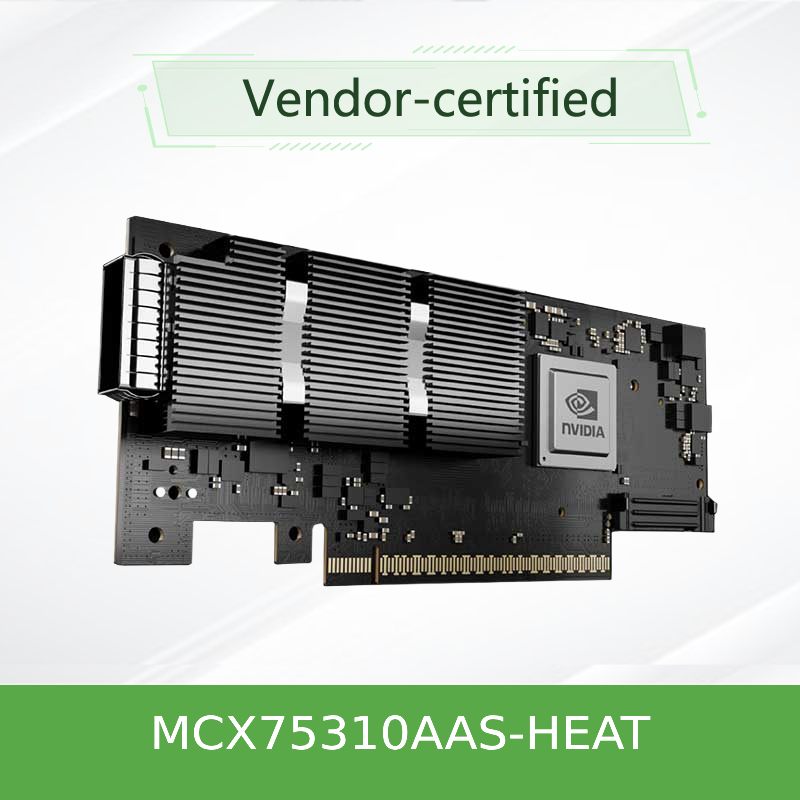

NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s InfiniBand Adaptörü PCIe 5.0 x16 OSFP
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCX75310AAS-I-I-HEAT (900-9x766-003n-st0) |
| Belge: | Connectx-7 infiniband.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MCX75310AAS-I-I-HEAT (900-9x766-003n-st0) | Limanlar: | Tek bağlantı noktalı |
|---|---|---|---|
| Teknoloji: | İnfiniband | Arayüz Türü: | OSFP56 |
| Şartname: | 16.7cm x 6.9cm | Menşei: | Hindistan / İsrail / Çin |
| iletim hızı: | 200GBE | Ana bilgisayar arayüzü: | Gen3 x16 |
| Vurgulamak: | NVIDIA ConnectX-7 InfiniBand adaptörü,200Gb/s PCIe 5.0 ağ kartı,Garantili OSFP InfiniBand adaptörü |
||
Ürün Açıklaması
NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s InfiniBand Adaptörü
MCX75310AAS-HEAT 200Gb/s InfiniBand Adaptörü
NDR200 · Tek Bağlantı Noktalı OSFP · PCIe 5.0 x16 · HPC ve Yapay Zeka İçin Ultra Düşük Gecikme Süresi
Model: MCX75310AAS-HEAT
200 Gb/s NDR200 InfiniBand
1 * OSFP tek bağlantı noktalı bağlantı
PCIe 5.0 x16 32 hatta kadar
RDMA ve RoCE donanım üzerinden boşaltılan (offloaded)
GPUDirect RDMA ve Depolama
Ürüne Genel Bakış
NVIDIA MCX75310AAS-HEAT, tek bir OSFP bağlantı noktası üzerinden 200Gb/s NDR200 bağlantısı sunan yüksek performanslı bir ConnectX-7 InfiniBand ana bilgisayar kanal adaptörüdür (HCA). En zorlu HPC, yapay zeka ve kurumsal veri merkezi ortamları için tasarlanan bu PCIe 5.0 x16 adaptör; modern iş yüklerini hızlandırmak için ultra düşük gecikme süresini, olağanüstü verim gücünü ve yenilikçi ağ içi bilgi işlem motorlarını bir araya getirir. RDMA, RoCE, GPUDirect ve gelişmiş güvenlik yük boşaltma (offload) desteği ile MCX75310AAS-HEAT, ölçeklenebilir ve kayıpsız InfiniBand yapıları oluşturmak için ideal bir seçimdir.
Temel Özellikler
- NDR200 InfiniBand: Geriye dönük uyumluluk için HDR, EDR ve FDR hızlarını destekleyen tek bağlantı noktalı 200Gb/s OSFP arayüzü.
- PCIe 5.0 x16 Ana Bilgisayar Arayüzü: Ana bilgisayar sistemine maksimum bant genişliği ve düşük gecikme süresi sağlayan, PCIe 5.0 destekli 32 adede kadar hat.
- RDMA ve RoCE Hızlandırma: Sıfır CPU yükü ile verimli veri aktarımı için donanım üzerinden boşaltılan RDMA ve RoCE (RDMA over Converged Ethernet).
- GPUDirect RDMA ve Depolama: Hızlandırılmış yapay zeka/makine öğrenimi ve veri analitiği iş akışları için doğrudan GPU'dan GPU'ya iletişim ve GPUDirect Depolama.
- Ağ İçi Bilgi İşlem: SHARP (Ölçeklenebilir Hiyerarşik Toplama ve İndirgeme Protokolü) ve toplu işlem yük boşaltma desteği.
- Gelişmiş Güvenlik Yük Boşaltmaları: AES-GCM 128/256 bit anahtarlarla IPsec, MACsec ve TLS için hat içi donanımsal şifreleme/şifre çözme.
- Sanallaştırma ve SDN: SR-IOV, VirtIO hızlandırma, katmanlı ağ desteği (VXLAN, GENEVE, NVGRE) ve programlanabilir esnek ayrıştırıcı.
- Hassas Zamanlama: Zamana duyarlı uygulamalar için 12 ns hassasiyetli IEEE 1588v2 PTP, SyncE ve yapılandırılabilir PPS giriş/çıkış.
Teknoloji
ConnectX-7 Mimarisi
MCX75310AAS-HEAT, NRZ ve PAM4 sinyalleşmesini destekleyen gelişmiş SerDes teknolojisini entegre eden NVIDIA'nın ConnectX-7 ASIC'i üzerine inşa edilmiştir. Tek bir OSFP bağlantı noktası üzerinden 200Gb/s InfiniBand bant genişliği sunarken RDMA, RoCE, NVMe-oF ve güvenlik protokolleri için donanımsal yük boşaltma sağlar. Adaptörün ağ içi bilgi işlem motorları, SHARP toplu hızlandırmasını ve MPI etiket eşleştirmesini etkinleştirerek mesaj iletim yükünü azaltır ve uygulama ölçeklenebilirliğini artırır.
Yazılım Tanımlı Ağ İletişimi (SDN)
NVIDIA ASAP (Hızlandırılmış Anahtar ve Paket İşleme) teknolojisi, SDN ve VNF hızlandırma yüklerini devralarak CPU'ya ek yük bindirmeden hat hızında performans sağlar. Adaptör; gelişmiş ağ telemetrisi için katmanlı ağları (VXLAN, GENEVE, NVGRE), bağlantı takibini ve akış yansıtmayı (flow mirroring) destekler.
Tipik Dağıtımlar
- Yüksek Başarımlı Hesaplama (HPC): RDMA ve ağ içi bilgi işlem yük boşaltmaları ile MPI ve SHMEM/PGAS uygulamalarını hızlandırın.
- Yapay Zeka ve Makine Öğrenimi Kümeleri: Verimli çoklu düğüm eğitimi için GPU Direct RDMA ve GPUDirect Depolama'yı etkinleştirin.
- Hiper Ölçekli Veri Merkezleri: Düşük gecikme süresi ve yüksek verim gücü ile ölçeklenebilir, kayıpsız InfiniBand kumaşları (fabrics) oluşturun.
- Kurumsal Bulut ve Depolama: Kumaş Üzerinden NVMe (NVMe-oF) ve RDMA tabanlı depolama çözümlerini devreye alın.
- Telekomünikasyon ve Uç Nokta: 5G ve zamana duyarlı altyapılar için hassas zamanlamadan (PTP, SyncE) yararlanın.
Uyumluluk
| Bileşen / Ekosistem | Uyumluluk |
|---|---|
| InfiniBand Hızları | NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| Ethernet Hızları | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (RoCE ile) |
| Ana Bilgisayar Arayüzü | PCIe Gen5 x16 (32 hatta kadar), PCIe 4.0 ile geriye dönük uyumlu |
| İşletim Sistemleri | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Yazılım Yığınları | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Güvenlik | IPsec, MACsec, TLS, güvenli önyükleme (secure boot), flash şifreleme, cihaz doğrulama (attestation) |
Teknik Özellikler – MCX75310AAS-HEAT
| Kategori | Ayrıntı |
|---|---|
| Ürün Modeli | MCX75310AAS-HEAT |
| Ürün Ailesi | NVIDIA ConnectX-7 |
| Bağlantı Noktası Yapılandırması | 1 * OSFP (200Gb/s NDR200 InfiniBand) |
| Ana Bilgisayar Arayüzü | PCIe 5.0 x16 (32 hatta kadar), PCIe 4.0 ile geriye dönük uyumlu |
| Desteklenen Protokoller | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| InfiniBand Hızları | NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| Ethernet Hızları | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Form Faktörü | PCIe HHHL, FHHL, OCP 3.0 |
| Arayüz Teknolojileri | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Ağ İçi Bilgi İşlem | SHARP, MPI Etiket Eşleştirme, Toplu İşlem Yük Boşaltmaları |
| Güvenlik Yük Boşaltmaları | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Güvenli Önyükleme |
| Sanallaştırma | SR-IOV, VirtIO, Katmanlı Ağlar (VXLAN, GENEVE, NVGRE) |
| Hassas Zamanlama | IEEE 1588v2 (12 ns hassasiyet), SyncE, PPS giriş/çıkış |
| Depolama Hızlandırma | NVMe-oF, NVMe/TCP, SRP, iSER, RDMA Üzerinden NFS, SMB Direct |
| Yönetim Arayüzleri | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Uzaktan Önyükleme | InfiniBand uzaktan önyükleme, iSCSI, UEFI, PXE |
| Çalışma Koşulları | Standart veri merkezi ortamı |
| Mevzuat | RoHS, CE, FCC, VCCI (NVIDIA uyumluluk belgelerine bakın) |
| Dahil Edilen Aksesuarlar | Yüksek profil braket |
* Teknik özellikler NVIDIA'nın kamuya açık belgelerine dayanmaktadır ve değişiklik gösterebilir. Lütfen ayrıntıları satış temsilcinizle teyit edin.
Seçim Kılavuzu
| SKU / Model | Açıklama | Bağlantı Noktası Hızı | Bağlantı Noktası Sayısı | Arayüz |
|---|---|---|---|---|
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand Adaptörü | 200Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand Adaptörü | 400Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | ConnectX-7 NDR200 InfiniBand Adaptörü (çift bağlantı noktalı) | 200Gb/s | 2 * OSFP | PCIe 5.0 x16 |
Avantajlar
- Ultra Düşük Gecikme Süresi: Donanım üzerinden boşaltılan RDMA ve ağ içi bilgi işlem, iletişim yükünü en aza indirir.
- Yüksek Verim Gücü: PCIe 5.0 x16 ve 200Gb/s InfiniBand, veri yoğun uygulamalar için olağanüstü bant genişliği sunar.
- Yatırım Koruması: Karışık hızlı ortamlar için birden fazla InfiniBand ve Ethernet hızını destekler.
- Gelişmiş Güvenlik: Hat içi IPsec, MACsec ve TLS yük boşaltmaları, CPU'yu etkilemeden aktarım sırasındaki verileri korur.
- Kapsamlı Ekosistem: NVIDIA UFM, HPC-X, MLNX_OFED ve başlıca Linux dağıtımlarıyla tam uyumludur.
Hizmet ve Destek
Hong Kong Starsurge Group Co., Limited, NVIDIA ConnectX-7 adaptörleri için tam yaşam döngüsü desteği sunar:
- Satış öncesi danışmanlık: Adaptör seçimi, sunucu uyumluluğu ve ağ yapısı (fabric) tasarımı.
- Lojistik ve teslimat: Takip ve gümrükleme dahil küresel sevkiyat.
- Teknik destek: Sürücü kurulumu, aygıt yazılımı güncellemeleri ve performans optimizasyonu.
- Eğitim: RDMA, RoCE ve UFM yönetimi için uygulamalı atölye çalışmaları.
- Garanti: Standart 1 yıllık donanım garantisi (genişletilmiş seçenekler mevcuttur).
Sıkça Sorulan Sorular
NDR200 nedir?
NDR200, bağlantı noktası başına 200Gb/s sunan bir InfiniBand veri hızıdır. NVIDIA Quantum-2 ve Quantum-3 nesillerinin bir parçası olup yaprak (leaf) ve omurga (spine) dağıtımları için hız ve maliyet dengesi sağlar.
MCX75310AAS-HEAT PCIe 4.0 sunucularla uyumlu mudur?
Evet. Adaptör PCIe 5.0 x16'dır ve PCIe 4.0 yuvalarıyla geriye dönük uyumludur; ancak bant genişliği PCIe 4.0 hızlarıyla sınırlı olabilir.
Bu adaptör Ethernet anahtarlarıyla kullanılabilir mi?
Adaptör hem InfiniBand hem de Ethernet protokollerini destekler. Ethernet modunda çalışırken 200GbE'ye kadar RoCE'yi (RDMA over Converged Ethernet) destekler.
MCX75310AAS-HEAT ile MCX75310AAS-NEAT arasındaki fark nedir?
HEAT modeli NDR200'ü (200Gb/s) desteklerken NEAT modeli NDR400'ü (400Gb/s) destekler. Her ikisi de OSFP konektörleri ve PCIe 5.0 x16 arayüzlerini kullanır.
Adaptör GPUDirect'i destekliyor mu?
Evet, doğrudan GPU'dan GPU'ya iletişim için GPUDirect RDMA'yı ve depolama cihazlarından hızlandırılmış veri erişimi için GPUDirect Depolama'yı destekler.
Önlemler ve Güvenlik
- ESD Koruması: Elektrostatik deşarj hasarını önlemek için adaptörü tutarken ESD topraklama bileklikleri kullanın.
- Kurulum: Adaptörü takmadan önce sunucunun kapatıldığından ve AC güç bağlantısının kesildiğinden emin olun.
- Hava Akışı: Aşırı ısınmayı önlemek için adaptör çevresinde yeterli hava akışını sağlayın. Gerekirse ürünle birlikte verilen yüksek profilli braketi kullanın.
- Aygıt Yazılımı Güncellemeleri: Sistem kararsızlığını önlemek için aygıt yazılımı güncellemelerinde NVIDIA'nın önerilen prosedürlerini izleyin.
- Uyumluluk: Sipariş vermeden önce sunucu uyumluluğunu ve PCIe yuvası kullanılabilirliğini doğrulayın.
Hong Kong Starsurge Group Co., Limited Hakkında
2008 yılında kurulan Starsurge; ağ donanımı, BT hizmetleri ve sistem entegrasyonu çözümleri sunan teknoloji odaklı bir sağlayıcıdır. Dünya çapında kamu, sağlık, üretim, eğitim, finans ve kurumsal müşterilere hizmet vermekteyiz. Deneyimli satış ve teknik ekibimizle, çok dilli destek ve küresel teslimat ile desteklenen, adaptörlerden anahtarlara, IoT'den özel yazılımlara kadar özel ağ çözümleri sunuyoruz. Müşteri odaklı, kalite odaklı ve inovasyon odaklıyız.
Uyumluluk Matrisi
| NVIDIA Ürünü | MCX75310AAS-HEAT ile Uyumlu | Notlar |
|---|---|---|
| NVIDIA Quantum-3 Anahtarları (Q3200-RA, Q3400-RA) | ✓ | Yerel XDR ve NDR desteği |
| NVIDIA Quantum-2 Anahtarları | ✓ | NDR ve HDR desteği |
| NVIDIA DGX / HGX Platformları | ✓ | GPUDirect RDMA ve Depolama |
| NVIDIA UFM 3.5 | ✓ | Tam ağ yapısı (fabric) yönetimi ve telemetri |
| HPE Sunucuları | ✓ | HPE parça numarası P45642-B22 |
| Üçüncü Taraf Sunucular | ✓ | Standart PCIe yuvası gereklidir |
Alıcı Kontrol Listesi
- PCIe Yuvası: Kullanılabilir bir PCIe 5.0 x16 yuvasının (veya geriye dönük uyumluluk için PCIe 4.0 x16) bulunduğundan emin olun.
- Kablo/Alıcı-Verici (Transceiver): Hedef anahtar/NIC için OSFP'den OSFP'ye veya OSFP'den diğer konektör türlerine uygun kablolar.
- İşletim Sistemi: Hedef işletim sistemi için desteği doğrulayın (Linux, Windows, VMware).
- Sürücü: NVIDIA'dan en son MLNX_OFED veya Windows sürücüsünü indirin ve yükleyin.
- Kumaş (Fabric) Yönetimi: Alt Ağ Yöneticisi (SM) dağıtımını planlayın (merkezi veya dağıtık).
- Soğutma: Adaptördeki ısıyı dağıtmak için sunucuda yeterli hava akışının olduğundan emin olun.
