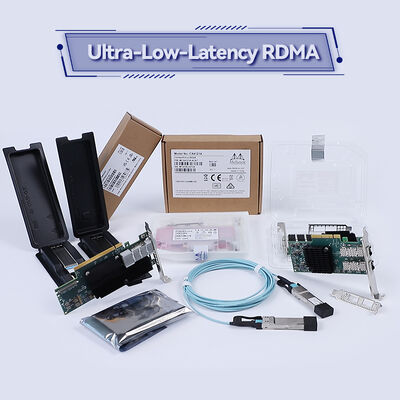

NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Çift Portlu InfiniBand Kartı
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCX75506AS-I-I-I-HEAT (900-9x7AH-0078-DTZ) |
| Belge: | Connectx-7 infiniband.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MCX75506AS-I-I-I-HEAT (900-9x7AH-0078-DTZ) | Limanlar: | 2 port |
|---|---|---|---|
| Teknoloji: | İnfiniband | Arayüz Türü: | OSFP56 |
| Şartname: | 16.7cm x 6.9cm | Menşei: | Hindistan / İsrail / Çin |
| iletim hızı: | 200GBE | Ana bilgisayar arayüzü: | Gen3 x16 |
| Vurgulamak: | Nvidia ConnectX-7 InfiniBand kartı,200G çift portlu ağ kartı,OSFP InfiniBand kartı garanti ile |
||
Ürün Açıklaması

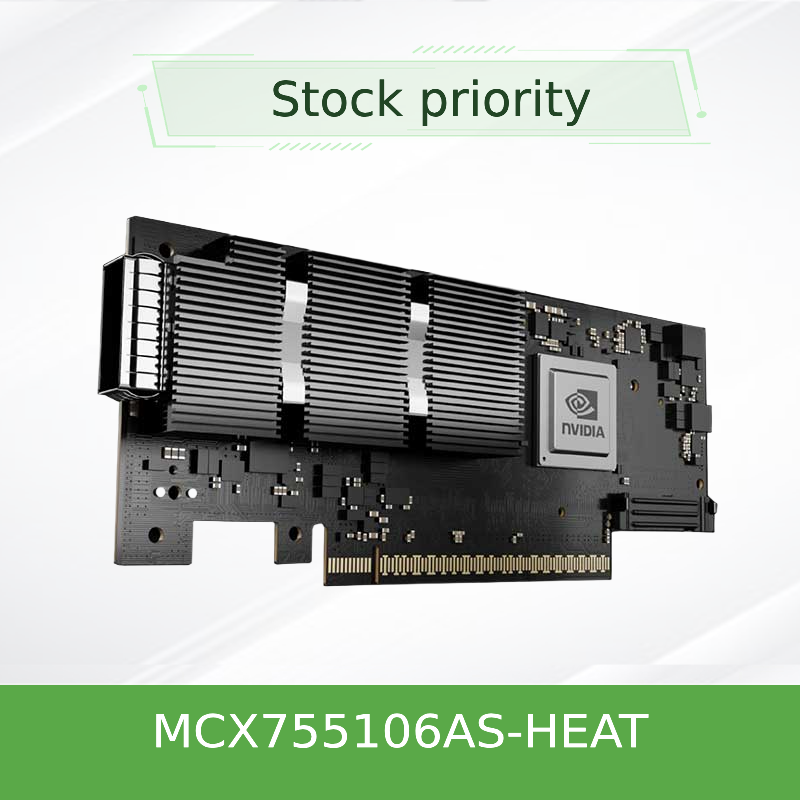

NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Çift Bağlantı Noktalı InfiniBand Kart
MCX755106AS-HEAT 200 Gb/sn InfiniBand Adaptörü
NDR200 · Çift Bağlantı Noktalı OSFP · PCIe 5.0 x16 · HPC ve Yapay Zeka için Ultra Düşük Gecikme Süresi
NDR200 · Çift Bağlantı Noktalı OSFP · PCIe 5.0 x16 · HPC ve Yapay Zeka için Ultra Düşük Gecikme Süresi
Modeli:MCX755106AS-ISI
200 Gb/snBağlantı noktası başına NDR200 InfiniBand
2 *OSFPçift bağlantı noktalı bağlantı
400 Gb/sntoplam bant genişliği
PCIe 5.0x1632 şeride kadar
GPUDirectRDMA ve Depolama
Ürüne Genel Bakış
NVIDIA MCX755106AS-HEAT, iki OSFP arabirimi üzerinden bağlantı noktası başına 200 Gb/s NDR200 bağlantısı sağlayan, toplam 400 Gb/s bant genişliği sağlayan, yüksek performanslı bir çift bağlantı noktalı ConnectX-7 InfiniBand ana bilgisayar kanalı adaptörüdür (HCA). En zorlu HPC, yapay zeka ve kurumsal veri merkezi ortamları için tasarlanan bu PCIe 5.0 x16 adaptör, ultra düşük gecikme süresini, olağanüstü verimi ve yenilikçi ağ içi bilgi işlem motorlarını birleştirir. RDMA, RoCE, GPUDirect RDMA ve Depolama desteği ve gelişmiş güvenlik aktarımları ile MCX755106AS-HEAT, ölçeklenebilir, kayıpsız InfiniBand yapıları oluşturmak için ideal seçimdir.
Temel Özellikler
- Çift Bağlantı Noktalı NDR200 InfiniBand:Geriye dönük uyumluluk için NDR200, HDR, EDR ve FDR hızlarını destekleyen iki adet 200 Gb/s OSFP bağlantı noktası.
- PCIe 5.0 x16 Ana Bilgisayar Arayüzü:PCIe 5.0 desteğiyle 32'ye kadar şerit, ana sisteme maksimum bant genişliği ve düşük gecikme süresi sağlar.
- RDMA ve RoCE Hızlandırma:Sıfır CPU ek yüküyle verimli veri hareketi için donanımla yüklenmiş RDMA ve RoCE (Yakınsanmış Ethernet üzerinden RDMA).
- GPUDirect RDMA ve Depolama:Hızlandırılmış AI/ML ve veri analizi iş akışları için doğrudan GPU'dan GPU'ya iletişim ve GPUDirect Depolama.
- Ağ İçi Bilgi İşlem:SHARP (Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü) ve toplu operasyon yük aktarımı desteği.
- Gelişmiş Güvenlik Aktarımları:AES-GCM 128/256 bit anahtarlarla IPsec, MACsec ve TLS için satır içi donanım şifreleme/şifre çözme.
- Sanallaştırma ve SDN:SR-IOV, VirtIO hızlandırma, yer paylaşımlı ağ desteği (VXLAN, GENEVE, NVGRE) ve programlanabilir esnek ayrıştırıcı.
- Hassas Zamanlama:Zamana duyarlı uygulamalar için 12 ns doğruluk, SyncE ve yapılandırılabilir PPS giriş/çıkışlı IEEE 1588v2 PTP.
Teknoloji
ConnectX-7 Mimarisi:MCX755106AS-HEAT, NRZ ve PAM4 sinyalleşmesini destekleyen gelişmiş SerDes teknolojisini entegre eden NVIDIA ConnectX-7 ASIC üzerine kurulmuştur. RDMA, RoCE, NVMe-oF ve güvenlik protokolleri için donanım yük aktarımıyla iki OSFP arabirimi üzerinden bağlantı noktası başına 200 Gb/s InfiniBand bant genişliği sunar. Bağdaştırıcının ağ içi bilgi işlem motorları, SHARP toplu hızlandırmayı ve MPI etiketi eşleştirmeyi etkinleştirerek mesaj aktarma yükünü azaltır ve uygulama ölçeklenebilirliğini artırır.
Yazılım Tanımlı Ağ İletişimi (SDN):NVIDIA ASAP (Hızlandırılmış Anahtar ve Paket İşleme) teknolojisi, SDN ve VNF hızlandırmayı ortadan kaldırarak CPU kesintisi olmadan hat hızı performansı sağlar. Adaptör, gelişmiş ağ telemetrisi için yer paylaşımlı ağları (VXLAN, GENEVE, NVGRE), bağlantı izlemeyi ve akış yansıtmayı destekler.
Tipik Dağıtımlar
- Yüksek Yoğunluklu HPC Kümeleri:Çift bağlantı noktalı bağlantı, daha az anahtar bağlantı noktası tüketimiyle yağ ağacı topolojilerine olanak tanır.
- Yapay Zeka ve Makine Öğrenimi Eğitimi:Büyük dil modellerinin verimli çok düğümlü eğitimi için GPUDirect RDMA'yı etkinleştirin.
- Hiper Ölçekli Veri Merkezleri:Yüksek bağlantı noktası yoğunluğuna ve düşük gecikme süresine sahip, ölçeklenebilir, kayıpsız InfiniBand yapıları oluşturun.
- Kurumsal Bulut ve Depolama:NVMe'yi Yapılar (NVMe-oF) ve RDMA tabanlı depolama çözümleri üzerinden dağıtın.
- Telekom ve Kenar:5G ve zamanlamaya duyarlı altyapı için hassas zamanlamadan (PTP, SyncE) yararlanın.
Uyumluluk
| Bileşen / Ekosistem | Uyumluluk |
|---|---|
| InfiniBand Hızları | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Ethernet Hızları | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (RoCE ile) |
| Ana Bilgisayar Arayüzü | PCIe Gen5 x16 (32 şeride kadar), PCIe 4.0 ile geriye dönük uyumlu |
| İşletim Sistemleri | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Yazılım Yığınları | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Güvenlik | IPsec, MACsec, TLS, güvenli önyükleme, flaş şifreleme, cihaz doğrulama |
Teknik Özellikler – MCX755106AS-HEAT
| Kategori | Detay |
|---|---|
| Ürün Modeli | MCX755106AS-ISI |
| Ürün Ailesi | NVIDIA ConnectX-7 |
| Bağlantı Noktası Yapılandırması | 2 * OSFP (bağlantı noktası başına 200 Gb/s NDR200 InfiniBand, toplam 400 Gb/s) |
| Ana Bilgisayar Arayüzü | PCIe 5.0 x16 (32 şeride kadar), PCIe 4.0 ile geriye dönük uyumlu |
| Desteklenen Protokoller | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| InfiniBand Hızları | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Ethernet Hızları | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Form Faktörü | PCIe HHHL, FHHL |
| Arayüz Teknolojileri | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Ağ İçi Bilgi İşlem | SHARP, MPI Etiket Eşleştirme, Toplu Operasyon Aktarımları |
| Güvenlik Aktarımları | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Güvenli Önyükleme |
| Sanallaştırma | SR-IOV, VirtIO, Yer Paylaşımlı Ağlar (VXLAN, GENEVE, NVGRE) |
| Hassas Zamanlama | IEEE 1588v2 (12 ns doğruluk), SyncE, PPS giriş/çıkış |
| Depolama Hızlandırma | NVMe-oF, NVMe/TCP, SRP, iSER, RDMA üzerinden NFS, SMB Direct |
| Yönetim Arayüzleri | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Uzaktan Önyükleme | InfiniBand uzaktan önyükleme, iSCSI, UEFI, PXE |
| Çalışma Koşulları | Standart veri merkezi ortamı |
| Düzenleyici | RoHS, CE, FCC, VCCI (NVIDIA uyumluluk belgelerine bakın) |
| Birlikte Verilen Aksesuarlar | Uzun braket |
* Teknik özellikler NVIDIA'nın genel belgelerine dayanmaktadır ve değişiklik gösterebilir. Lütfen ayrıntıları satış temsilcinizle teyit edin.
Seçim Kılavuzu
| SKU / Model | Tanım | Bağlantı Noktası Hızı | Bağlantı Noktası Sayısı | Arayüz |
|---|---|---|---|---|
| MCX755106AS-ISI | ConnectX-7 NDR200 InfiniBand Adaptörü (Çift Bağlantı Noktalı) | Bağlantı noktası başına 200 Gb/sn | 2 *OSFP | PCIe 5.0x16 |
| MCX75310AAS-ISI | ConnectX-7 NDR200 InfiniBand Adaptörü (Tek Bağlantı Noktalı) | 200 Gb/sn | 1 *OSFP | PCIe 5.0x16 |
| MCX75310AAS-DÜZGÜN | ConnectX-7 NDR400 InfiniBand Adaptörü (Tek Bağlantı Noktalı) | 400 Gb/sn | 1 *OSFP | PCIe 5.0x16 |
| MCX755106AS-NEAT | ConnectX-7 NDR400 InfiniBand Adaptörü (Çift Bağlantı Noktalı) | Bağlantı noktası başına 400 Gb/sn | 2 *OSFP | PCIe 5.0x16 |
Avantajları
- Çift Bağlantı Noktası Yoğunluğu:Tek bir PCIe yuvasındaki iki adet 200 Gb/s bağlantı noktası, sunucunun kapladığı alanı ve kablolama karmaşıklığını azaltır.
- Ultra Düşük Gecikme:Donanımla yüklenen RDMA ve ağ içi bilgi işlem, iletişim yükünü en aza indirir.
- Yüksek Verim:PCIe 5.0 x16 ve 400 Gb/sn toplam bant genişliği, veri yoğunluklu uygulamalar için olağanüstü performans sağlar.
- Yatırım Koruması:Karışık hızlı ortamlar için birden fazla InfiniBand ve Ethernet hızını destekler.
- Gelişmiş Güvenlik:Satır içi IPsec, MACsec ve TLS, aktarım sırasında güvenli verilerin CPU'yu etkilemeden yükünü aktarır.
Servis ve Destek
Hong Kong Starsurge Group Co., Limited, NVIDIA ConnectX-7 adaptörleri için tam yaşam döngüsü desteği sağlar:
- Satış öncesi danışmanlık:Adaptör seçimi, sunucu uyumluluğu ve yapı tasarımı.
- Lojistik ve teslimat:Takip ve gümrükleme ile küresel nakliye.
- Teknik destek:Sürücü kurulumu, ürün yazılımı güncellemeleri ve performans ayarı.
- Eğitim:RDMA, RoCE ve UFM yönetimi için uygulamalı atölye çalışmaları.
- Garanti:Standart 1 yıllık donanım garantisi (genişletilmiş seçenekler mevcuttur).
Sıkça Sorulan Sorular
MCX755106AS-HEAT'ın toplam bant genişliği nedir?
Adaptör, iki OSFP bağlantı noktasında 400 Gb/s toplam bant genişliği (2 * 200 Gb/s) sağlar.
MCX755106AS-HEAT, PCIe 4.0 sunucularıyla uyumlu mu?
Evet. Adaptör PCIe 5.0 x16'dır ve PCIe 4.0 yuvalarıyla geriye dönük olarak uyumludur, ancak bant genişliği PCIe 4.0 hızlarıyla sınırlı olabilir.
Bu adaptör Ethernet anahtarlarıyla kullanılabilir mi?
Adaptör hem InfiniBand hem de Ethernet protokollerini destekler. Ethernet modunda çalışırken, bağlantı noktası başına 200 GbE'ye kadar RoCE'yi (Yakınsanmış Ethernet üzerinden RDMA) destekler.
MCX755106AS-HEAT ve MCX75310AAS-HEAT arasındaki fark nedir?
MCX755106AS-HEAT'ta iki OSFP bağlantı noktası (çift bağlantı noktası) bulunurken MCX75310AAS-HEAT'ta bir OSFP bağlantı noktası (tek bağlantı noktası) bulunur. Her ikisi de NDR200 hızlarını destekler.
Adaptör GPUDirect'i destekliyor mu?
Evet, GPU'dan GPU'ya doğrudan iletişim için GPUDirect RDMA'yı ve depolama aygıtlarından hızlandırılmış veri erişimi için GPUDirect Storage'ı destekler.
Önlemler ve Güvenlik
- ESD Koruması:Elektrostatik boşalma hasarını önlemek için adaptörü tutarken ESD topraklama kayışlarını kullanın.
- Kurulum:Adaptörü takmadan önce sunucunun kapalı olduğundan ve AC gücüyle bağlantısının kesildiğinden emin olun.
- Hava akışı:Aşırı ısınmayı önlemek için adaptörün çevresinde yeterli hava akışı olduğundan emin olun. Gerekirse birlikte verilen uzun braketi kullanın.
- Firmware Güncellemeleri:Sistem kararsızlığından kaçınmak için donanım yazılımı güncellemeleri için NVIDIA'nın önerilen prosedürlerini izleyin.
- Uyumluluk:Sipariş vermeden önce sunucu uyumluluğunu ve PCIe yuvasının kullanılabilirliğini doğrulayın.
Hong Kong Starsurge Group Co., Limited
2008 yılında kurulan Starsurge, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. Dünya çapında hükümet, sağlık, üretim, eğitim, finans ve kurumsal müşterilere hizmet veriyoruz. Deneyimli bir satış ve teknik ekibimizle, adaptörler ve anahtarlardan IoT ve özel yazılımlara kadar çok dilli destek ve küresel teslimatla desteklenen özel ağ çözümleri sunuyoruz. Önce müşteri, kalite odaklı ve yenilik odaklı.
Uyumluluk Matrisi
| NVIDIA Ürünü | MCX755106AS-HEAT ile uyumlu | Notlar |
|---|---|---|
| NVIDIA Quantum-3 Anahtarları (Q3200-RA, Q3400-RA) | ✓ | Yerel XDR ve NDR desteği |
| NVIDIA Quantum-2 Anahtarları | ✓ | NDR ve HDR desteği |
| NVIDIA DGX / HGX Platformları | ✓ | GPUDirect RDMA ve Depolama |
| NVIDIA UFM 3.5 | ✓ | Tam yapı yönetimi ve telemetri |
| HPE Sunucuları | ✓ | Standart PCIe yuvası gereklidir |
| Üçüncü Taraf Sunucular | ✓ | Standart PCIe yuvası gereklidir |
Alıcı Kontrol Listesi
- PCIe Yuvası:Kullanılabilir bir PCIe 5.0 x16 yuvası (veya geriye dönük uyumluluk için PCIe 4.0 x16) olduğundan emin olun.
- Kablolar/Alıcı-Vericiler:Hedef anahtarlar/NIC'ler için iki adet OSFP'den OSFP'ye veya OSFP'den diğer konnektör kablosuna.
- İşletim Sistemi:Hedef işletim sistemi (Linux, Windows, VMware) desteğini doğrulayın.
- Sürücü:NVIDIA'dan en son MLNX_OFED veya Windows sürücüsünü indirip yükleyin.
- Kumaş Yönetimi:Subnet Manager (SM) dağıtımını planlayın (merkezi veya dağıtılmış).
- Soğutma:Adaptördeki ısıyı dağıtmak için yeterli sunucu hava akışını sağlayın.
