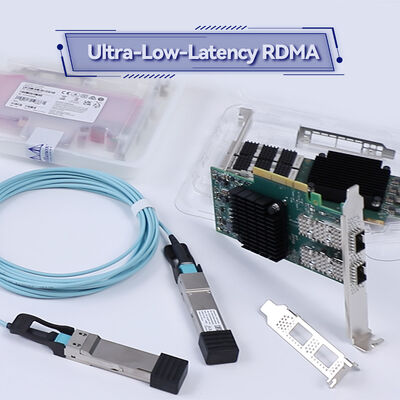

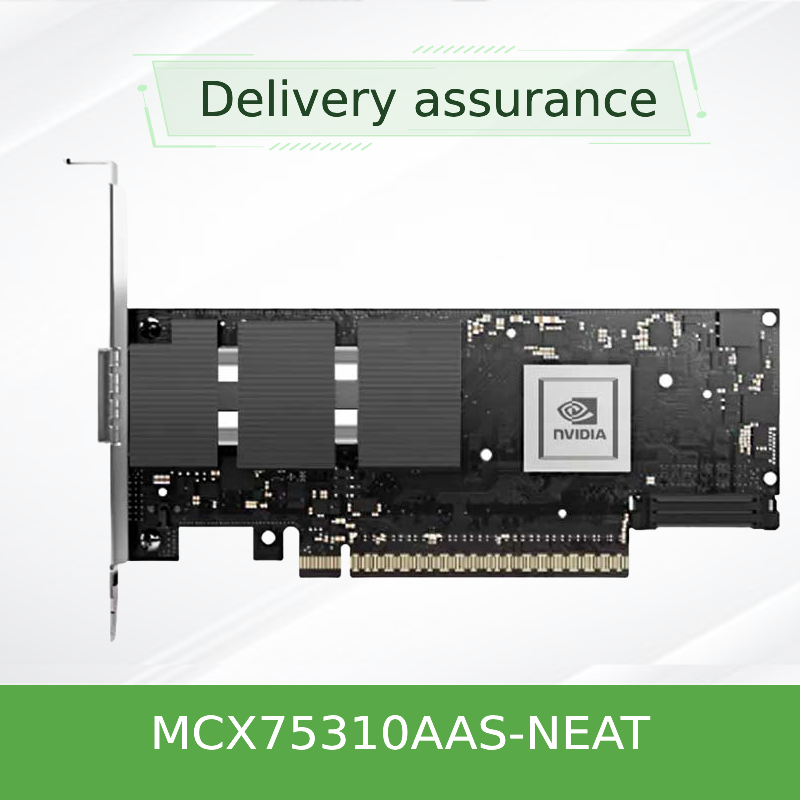

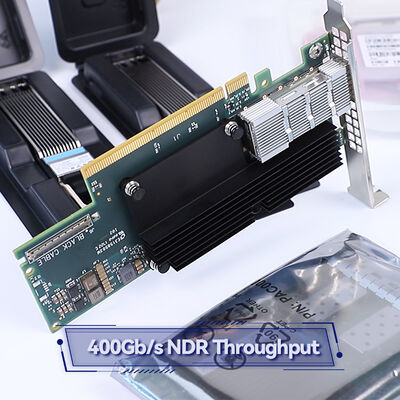

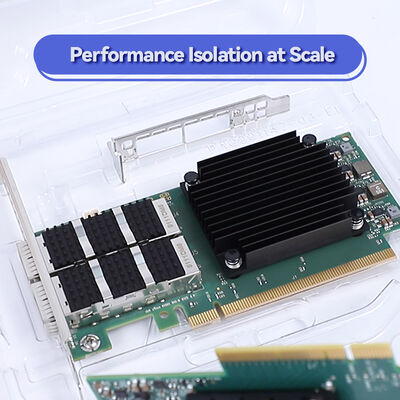

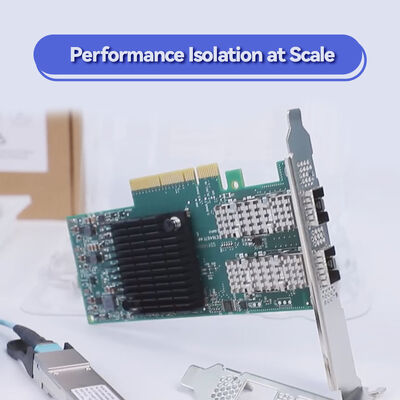

NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s InfiniBand Adaptörü.
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCX75310AAS-NEAT (900-9x766-003N-SQ0) |
| Belge: | Connectx-7 infiniband.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MCX75310AAS-NEAT (900-9x766-003N-SQ0) | Limanlar: | Tek bağlantı noktalı |
|---|---|---|---|
| Teknoloji: | İnfiniband | Arayüz Türü: | OSFP56 |
| Şartname: | 16.7cm x 6.9cm | Menşei: | Hindistan / İsrail / Çin |
| iletim hızı: | 400GBE | Ana bilgisayar arayüzü: | Gen3 x16 |
| Vurgulamak: | NVIDIA ConnectX-7 InfiniBand adaptörü,400Gb/s PCIe 5.0 ağ kartı,Garantili OSFP InfiniBand adaptörü |
||
Ürün Açıklaması
NVIDIA MCX75310AAS-NEAT ConnectX-7 400 Gb/s InfiniBand Adaptörü
MCX75310AAS-NEAT 400 Gb/sn InfiniBand Adaptörü
NDR400 · Tek Bağlantı Noktalı OSFP · PCIe 5.0 x16 · Yapay Zeka ve HPC için Ultra Düşük Gecikme
NDR400 · Tek Bağlantı Noktalı OSFP · PCIe 5.0 x16 · Yapay Zeka ve HPC için Ultra Düşük Gecikme
Modeli:MCX75310AAS-DÜZGÜN
400 Gb/snNDR400 InfiniBand
1 *OSFPtek bağlantı noktalı bağlantı
PCIe 5.0x1632 şeride kadar
RDMA ve RoCEdonanım yükü boşaltılmış
GPUDirectRDMA ve Depolama
Ürüne Genel Bakış
NVIDIA MCX75310AAS-NEAT, tek bir OSFP bağlantı noktası üzerinden 400 Gb/s NDR400 bağlantısı sağlayan amiral gemisi ConnectX-7 InfiniBand ana bilgisayar kanalı adaptörüdür (HCA). En zorlu yapay zeka eğitimi, bilimsel bilgi işlem ve yüksek ölçekli veri merkezi ortamları için tasarlanan bu PCIe 5.0 x16 adaptörü, olağanüstü iş hacmi, ultra düşük gecikme süresi ve gelişmiş ağ içi bilgi işlem motorlarını birleştirir. RDMA, RoCE, GPUDirect RDMA ve Depolama desteği ve kapsamlı güvenlik aktarımları ile MCX75310AAS-NEAT, yüksek performanslı, ölçeklenebilir ve kayıpsız InfiniBand yapıları oluşturmak için en iyi seçimdir.
Temel Özellikler
- NDR400 InfiniBand:Geriye dönük uyumluluk için NDR200, HDR, EDR ve FDR hızlarını destekleyen tek bağlantı noktalı 400 Gb/s OSFP arayüzü.
- PCIe 5.0 x16 Ana Bilgisayar Arayüzü:PCIe 5.0 desteğiyle 32'ye kadar şerit, ana sisteme maksimum bant genişliği ve düşük gecikme süresi sağlar.
- RDMA ve RoCE Hızlandırma:Sıfır CPU ek yüküyle verimli veri hareketi için donanımla yüklenmiş RDMA ve RoCE (Yakınsanmış Ethernet üzerinden RDMA).
- GPUDirect RDMA ve Depolama:Hızlandırılmış AI/ML ve veri analizi iş akışları için doğrudan GPU'dan GPU'ya iletişim ve GPUDirect Depolama.
- Ağ İçi Bilgi İşlem:SHARP (Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü) ve toplu operasyon yük aktarımı desteği.
- Gelişmiş Güvenlik Aktarımları:AES-GCM 128/256 bit anahtarlarla IPsec, MACsec ve TLS için satır içi donanım şifreleme/şifre çözme.
- Sanallaştırma ve SDN:SR-IOV, VirtIO hızlandırma, yer paylaşımlı ağ desteği (VXLAN, GENEVE, NVGRE) ve programlanabilir esnek ayrıştırıcı.
- Hassas Zamanlama:Zamana duyarlı uygulamalar için 12 ns doğruluk, SyncE ve yapılandırılabilir PPS giriş/çıkışlı IEEE 1588v2 PTP.
Teknoloji
ConnectX-7 Mimarisi
MCX75310AAS-NEAT, NRZ ve PAM4 sinyalleşmesini destekleyen gelişmiş SerDes teknolojisini entegre eden NVIDIA ConnectX-7 ASIC üzerine kurulmuştur. RDMA, RoCE, NVMe-oF ve güvenlik protokolleri için donanım yük aktarımıyla tek bir OSFP bağlantı noktası üzerinden 400 Gb/s InfiniBand bant genişliği sunar. Bağdaştırıcının ağ içi bilgi işlem motorları, SHARP toplu hızlandırmayı ve MPI etiketi eşleştirmeyi etkinleştirerek mesaj aktarma yükünü azaltır ve uygulama ölçeklenebilirliğini artırır.
Yazılım Tanımlı Ağ İletişimi (SDN)
NVIDIA ASAP (Hızlandırılmış Anahtar ve Paket İşleme) teknolojisi, SDN ve VNF hızlandırmayı ortadan kaldırarak CPU kesintisi olmadan hat hızı performansı sağlar. Adaptör, gelişmiş ağ telemetrisi için yer paylaşımlı ağları (VXLAN, GENEVE, NVGRE), bağlantı izlemeyi ve akış yansıtmayı destekler.
Tipik Dağıtımlar
- Büyük Ölçekli Yapay Zeka Eğitimi:Büyük dil modellerinin ve derin sinir ağlarının çok düğümlü eğitimi için GPUDirect RDMA'yı etkinleştirin.
- Yüksek Performanslı Bilgi İşlem (HPC):RDMA ve ağ içi bilgi işlem yük aktarımıyla MPI ve SHMEM/PGAS uygulamalarını hızlandırın.
- Hiper Ölçekli Veri Merkezleri:Olağanüstü aktarım hızı ve düşük gecikme süresiyle ölçeklenebilir, kayıpsız InfiniBand yapıları oluşturun.
- Kurumsal Bulut ve Depolama:NVMe'yi Yapılar (NVMe-oF) ve RDMA tabanlı depolama çözümleri üzerinden dağıtın.
- Telekom ve Kenar:5G ve zamanlamaya duyarlı altyapı için hassas zamanlamadan (PTP, SyncE) yararlanın.
Uyumluluk
| Bileşen / Ekosistem | Uyumluluk |
|---|---|
| InfiniBand Hızları | NDR 400 Gb/s, NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Ethernet Hızları | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (RoCE ile) |
| Ana Bilgisayar Arayüzü | PCIe Gen5 x16 (32 şeride kadar), PCIe 4.0 ile geriye dönük uyumlu |
| İşletim Sistemleri | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Yazılım Yığınları | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Güvenlik | IPsec, MACsec, TLS, güvenli önyükleme, flaş şifreleme, cihaz doğrulama |
Teknik Özellikler – MCX75310AAS-NEAT
| Kategori | Detay |
|---|---|
| Ürün Modeli | MCX75310AAS-DÜZGÜN |
| Ürün Ailesi | NVIDIA ConnectX-7 |
| Bağlantı Noktası Yapılandırması | 1 * OSFP (400 Gb/sn NDR400 InfiniBand) |
| Ana Bilgisayar Arayüzü | PCIe 5.0 x16 (32 şeride kadar), PCIe 4.0 ile geriye dönük uyumlu |
| Desteklenen Protokoller | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| InfiniBand Hızları | NDR 400 Gb/s, NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Ethernet Hızları | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Form Faktörü | PCIe HHHL, FHHL, OCP 3.0 |
| Arayüz Teknolojileri | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Ağ İçi Bilgi İşlem | SHARP, MPI Etiket Eşleştirme, Toplu Operasyon Aktarımları |
| Güvenlik Aktarımları | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Güvenli Önyükleme |
| Sanallaştırma | SR-IOV, VirtIO, Yer Paylaşımlı Ağlar (VXLAN, GENEVE, NVGRE) |
| Hassas Zamanlama | IEEE 1588v2 (12 ns doğruluk), SyncE, PPS giriş/çıkış |
| Depolama Hızlandırma | NVMe-oF, NVMe/TCP, SRP, iSER, RDMA üzerinden NFS, SMB Direct |
| Yönetim Arayüzleri | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Uzaktan Önyükleme | InfiniBand uzaktan önyükleme, iSCSI, UEFI, PXE |
| Çalışma Koşulları | Standart veri merkezi ortamı |
| Düzenleyici | RoHS, CE, FCC, VCCI (NVIDIA uyumluluk belgelerine bakın) |
| Birlikte Verilen Aksesuarlar | Uzun braket |
* Teknik özellikler NVIDIA'nın genel belgelerine dayanmaktadır ve değişiklik gösterebilir. Lütfen ayrıntıları satış temsilcinizle teyit edin.

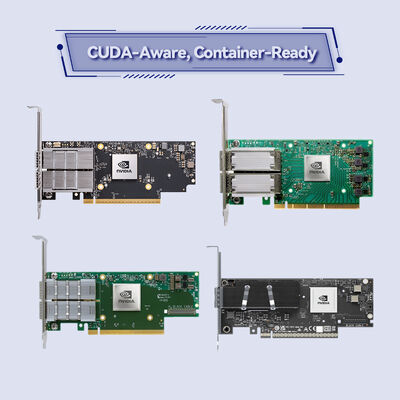

Seçim Kılavuzu
| SKU / Model | Tanım | Bağlantı Noktası Hızı | Bağlantı Noktası Sayısı | Arayüz |
|---|---|---|---|---|
| MCX75310AAS-DÜZGÜN | ConnectX-7 NDR400 InfiniBand Adaptörü | 400 Gb/sn | 1 *OSFP | PCIe 5.0x16 |
| MCX75310AAS-ISI | ConnectX-7 NDR200 InfiniBand Adaptörü | 200 Gb/sn | 1 *OSFP | PCIe 5.0x16 |
| MCX75310AAS-HEA | ConnectX-7 NDR200 InfiniBand Adaptörü (çift bağlantı noktalı) | 200 Gb/sn | 2 *OSFP | PCIe 5.0x16 |
| MCX75310AAS-NEA | ConnectX-7 NDR400 InfiniBand Adaptörü (çift bağlantı noktalı) | 400 Gb/sn | 2 *OSFP | PCIe 5.0x16 |
Avantajları
- Ultra Yüksek Verim:400 Gb/sn InfiniBand ve PCIe 5.0 x16, veri yoğunluklu yapay zeka ve HPC iş yükleri için olağanüstü bant genişliği sunar.
- Ultra Düşük Gecikme:Donanımla yüklenen RDMA ve ağ içi bilgi işlem, iletişim yükünü en aza indirir.
- Yatırım Koruması:Karışık hızlı ortamlar için birden fazla InfiniBand ve Ethernet hızını destekler.
- Gelişmiş Güvenlik:Satır içi IPsec, MACsec ve TLS, aktarım sırasında güvenli verilerin CPU'yu etkilemeden yükünü aktarır.
- Kapsamlı Ekosistem:NVIDIA UFM, HPC-X, MLNX_OFED ve başlıca Linux dağıtımlarıyla tam uyumludur.
Servis ve Destek
Hong Kong Starsurge Group Co., Limited, NVIDIA ConnectX-7 adaptörleri için tam yaşam döngüsü desteği sağlar:
- Satış öncesi danışmanlık:Adaptör seçimi, sunucu uyumluluğu ve yapı tasarımı.
- Lojistik ve teslimat:Takip ve gümrükleme ile küresel nakliye.
- Teknik destek:Sürücü kurulumu, ürün yazılımı güncellemeleri ve performans ayarı.
- Eğitim:RDMA, RoCE ve UFM yönetimi için uygulamalı atölye çalışmaları.
- Garanti:Standart 1 yıllık donanım garantisi (genişletilmiş seçenekler mevcuttur).
Sıkça Sorulan Sorular
NDR400 nedir?
NDR400, bağlantı noktası başına 400 Gb/sn sağlayan bir InfiniBand veri hızıdır. NVIDIA Quantum-2 ve Quantum-3 nesillerindeki en yüksek hızdır ve omurga ve üst düzey yaprak dağıtımları için maksimum bant genişliği sağlar.
MCX75310AAS-NEAT, PCIe 4.0 sunucularıyla uyumlu mu?
Evet. Adaptör PCIe 5.0 x16'dır ve PCIe 4.0 yuvalarıyla geriye dönük olarak uyumludur, ancak bant genişliği PCIe 4.0 hızlarıyla sınırlı olabilir.
Bu adaptör Ethernet anahtarlarıyla kullanılabilir mi?
Adaptör hem InfiniBand hem de Ethernet protokollerini destekler. Ethernet modunda çalışırken, 400GbE'ye kadar RoCE'yi (Yakınsanmış Ethernet üzerinden RDMA) destekler.
MCX75310AAS-NEAT ve MCX75310AAS-HEAT arasındaki fark nedir?
NEAT varyantı NDR400'ü (400 Gb/s) desteklerken HEAT varyantı NDR200'ü (200 Gb/s) destekler. Her ikisi de OSFP konektörlerini ve PCIe 5.0 x16 arayüzlerini kullanır.
Adaptör GPUDirect'i destekliyor mu?
Evet, doğrudan GPU'dan GPU'ya iletişim için GPUDirect RDMA'yı ve depolama aygıtlarından hızlandırılmış veri erişimi için GPUDirect Storage'ı destekler.
Önlemler ve Güvenlik
- ESD Koruması:Elektrostatik boşalma hasarını önlemek için adaptörü tutarken ESD topraklama kayışlarını kullanın.
- Kurulum:Adaptörü takmadan önce sunucunun kapalı olduğundan ve AC gücüyle bağlantısının kesildiğinden emin olun.
- Hava akışı:Aşırı ısınmayı önlemek için adaptörün etrafında yeterli hava akışı olduğundan emin olun. Gerekirse birlikte verilen uzun braketi kullanın.
- Firmware Güncellemeleri:Sistem kararsızlığından kaçınmak için ürün yazılımı güncellemeleri için NVIDIA'nın önerilen prosedürlerini izleyin.
- Uyumluluk:Sipariş vermeden önce sunucu uyumluluğunu ve PCIe yuvasının kullanılabilirliğini doğrulayın.
Hong Kong Starsurge Group Co., Limited
2008 yılında kurulan Starsurge, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. Dünya çapında hükümet, sağlık, üretim, eğitim, finans ve kurumsal müşterilere hizmet veriyoruz. Deneyimli bir satış ve teknik ekibimizle, adaptörler ve anahtarlardan IoT ve özel yazılımlara kadar çok dilli destek ve küresel teslimatla desteklenen özel ağ çözümleri sunuyoruz. Önce müşteri, kalite odaklı ve yenilik odaklı.
Uyumluluk Matrisi
| NVIDIA Ürünü | MCX75310AAS-NEAT ile uyumlu | Notlar |
|---|---|---|
| NVIDIA Quantum-3 Anahtarları (Q3400-RA, Q3200-RA) | ✓ | Yerel XDR ve NDR desteği |
| NVIDIA Quantum-2 Anahtarları | ✓ | NDR ve HDR desteği |
| NVIDIA DGX / HGX Platformları | ✓ | GPUDirect RDMA ve Depolama |
| NVIDIA UFM 3.5 | ✓ | Tam yapı yönetimi ve telemetri |
| HPE Sunucuları | ✓ | HPE parça numarası P45642-B22 |
| Üçüncü Taraf Sunucular | ✓ | Standart PCIe yuvası gereklidir |
Alıcı Kontrol Listesi
- PCIe Yuvası:Kullanılabilir bir PCIe 5.0 x16 yuvası (veya geriye dönük uyumluluk için PCIe 4.0 x16) olduğundan emin olun.
- Kablo/Alıcı-Verici:Hedef anahtar/NIC için OSFP'den OSFP'ye veya OSFP'den diğer konnektör kabloları.
- İşletim Sistemi:Hedef işletim sistemi (Linux, Windows, VMware) desteğini doğrulayın.
- Sürücü:NVIDIA'dan en son MLNX_OFED veya Windows sürücüsünü indirip yükleyin.
- Kumaş Yönetimi:Subnet Manager (SM) dağıtımını planlayın (merkezi veya dağıtılmış).
- Soğutma:Adaptördeki ısıyı dağıtmak için yeterli sunucu hava akışını sağlayın.
İlgili Ürünler
- NVIDIA Q3400-RA 800G InfiniBand Anahtarı
- NVIDIA Q3200-RA 800G InfiniBand Anahtarı
- OSFP 800G / 400G Alıcı-Vericiler ve Kablolar
- NVIDIA UFM 3.5 Yönetim Cihazı
- ConnectX-7 NDR200 Adaptörleri (MCX75310AAS-HEAT)
Bu ürün hakkında daha fazla bilgi edinmek istiyorum
