NVIDIA MMA4Z00-NS400 400 Gb/s OSFP SR4 Çok Modlu Alıcı-Verici
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MMA4Z00-NS400 |
| Belge: | MMA4Z00-NS400.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Durum: | Yeni ve orijinal | Kullanılabilirlik: | Stoklamak |
|---|---|---|---|
| Teknoloji: | Infiniband ve Ethernet | Maksimum Hız: | 800GB/S |
| Uzunluk: | 50m | Sıcaklık Aralığı: | 0°C ila +70°C |
| İsim: | Emllanox optik alıcı-vericisi MMA4Z00-NS400 400GB/s Tek Portlu OSFP 400GB/s Multimode SR4 50m Alıcı- | Anahtar kelimeler: | Mellanox optik alıcı -verici |
| Vurgulamak: | NVIDIA 400Gb/s OSFP alıcı,OSFP SR4 çok modlu alıcı,Garanti ile Nvidia optik alıcı |
||
Ürün Açıklaması

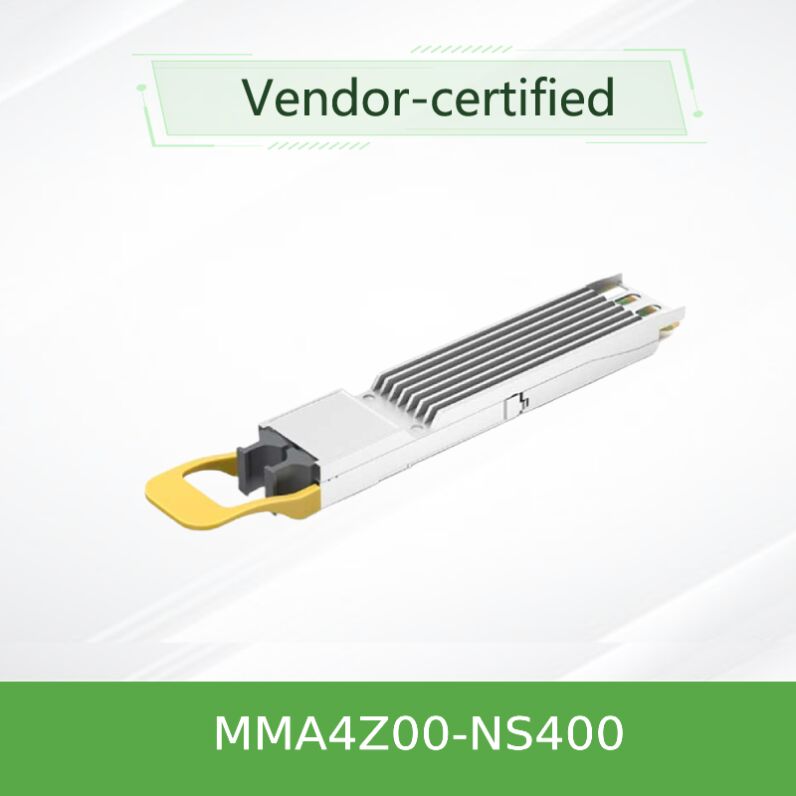

NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4 Multimode Alıcı
ConnectX-7, MPO-12/APC için tek portlu 400G NDR InfiniBand/Ethernet Optik Modülü, OM4 Fiber üzerinden 50m erişim
NVIDIA MMA4Z00-NS400
NVIDIA MMA4Z00-NS400, NVIDIA ConnectX-7 adaptörleri ve Quantum-2 / Spectrum-4 anahtarları için tasarlanmış 400Gb / s tek portlu OSFP SR4 multimod alıcıdır.Hem InfiniBand hem de Ethernet protokollerini otomatik protokol algısı ile destekler100G PAM4 modülasyonunun 4 kanalı kullanılarak, tek bir MPO-12/APC konektörü üzerinden OM4 multimode fiber üzerinden 50 metreye kadar erişim sağlar.Düz üst tasarımı, optimal termal performans için ConnectX-7 kafeslerindeki sürüş ısıtma lavabosuyla entegre edilir.
Ürün Genel Görünümü
MMA4Z00-NS400, NVIDIA'nın uçtan uca 400G InfiniBand ve Ethernet ekosistemlerinde kilit bir bileşendir.Özellikle ConnectX-7 OSFP tabanlı ana kanal adaptörleri (HCAs) ile kullanılmak üzere tasarlanmıştır ve NVIDIA Quantum-2 veya Spectrum-4 anahtarlarında çift portlu OSFP alıcılarına bağlanır.Modül, 850nm VCSEL teknolojisini kullanarak 4 bağımsız iletim ve alım kanalına sahiptir. 1:2 splitter fiber kablosuyla eşleştirildiğinde (MFP7E20 serisi), sadece iki kanal etkinleştirilir.Hızı otomatik olarak 200Gb/s'ye (NDR200) düşürmek ve güç tüketimini 5'e düşürmek.5W. Alıcı CMIS 4.0 uyumludur ve gelişmiş dijital teşhis izlemesini (DDM) destekler.
Temel Özellikler
- Çift protokol desteği:Otomatik protokol algılaması ile hem InfiniBand (NDR) hem de Ethernet (400GbE) ortamlarında sorunsuz bir şekilde çalışır.
- Yüksek Hızlı Optik:850nm VCSEL dizileri ile 100G PAM4 modülasyonunun 4 kanalı.
- Genişletilmiş Erişim:OM4'ün üzerinden 50 metre, OM3'ün üzerinden 30 metre.
- Akıllı Güç Ölçekleme:200G modunda çalışırken otomatik olarak gücü 8.5W'dan 5.5W'ye düşürür (2 kanallı mod).
- Düz üst OSFP tasarımı:ConnectX-7 adaptör kafesleri üzerindeki ısı alıcı ile termal yönetim için optimize edilmiş.
- Açılı Polonya Bağlantısı:MPO-12/APC (yeşil kabuk) geri yansımayı en aza indirir; UPC (aqua) konektörleriyle uyumlu değildir.
- Kapsamlı teşhis:Tx / Rx güç izleme, yanılsama akımı, voltaj ve DDM aracılığıyla sıcaklığı destekler.
- Yönetmelik Uygunluğu:1. sınıf lazer güvenliği, RoHS uyumlu, OSFP MSA ve CMIS 4.0 uyumlu.
Optik ve Elektriksel Teknoloji
MMA4Z00-NS400, 100G per lane PAM4 modülasyon teknolojisini kullanır.Optik motor, entegre sürücü ve TIA dizileri ile 850nm VCSEL kullanırModül, uyarlanabilir Tx giriş eşitleme, programlanabilir Rx çıkış amplitudunu ve sinyal bütünlüğü optimizasyonu için ön / sonrası imleç ayarlamasını içerir.Dahili PRBS jeneratörü ve denetleyicisi, harici test ekipmanı olmadan sistem içi bağlantı doğrulamalarını sağlar.
Tipik dağıtımlar ve kullanım durumları
- HCA 400G bağlantıları:Bir Quantum-2 veya Spectrum-4 anahtarını (iki portlu alıcılar kullanarak) düz MFP7E10 fiber kabloları üzerinden bir ConnectX-7 OSFP adaptörüne bağlamak.

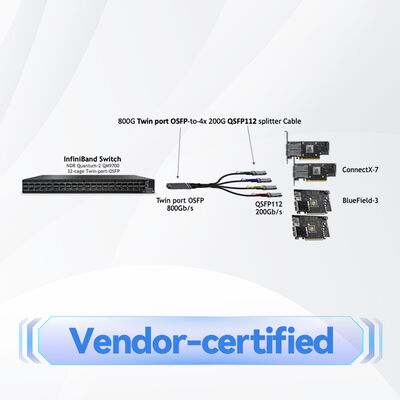

- 200G Fan-Out yapılandırması:MFP7E20 1:2 splitter kabloları kullanarak, bir çift portlu anahtar alıcıyı her biri 200Gb/s hızında çalışan dört ConnectX-7 adaptörüne bağlar.
- Değiştirici-değiştirici bağlantıları:400G veya 800G toplama için anahtarlardaki çift portlu alıcılara doğrudan bağlantı.
- Yüksek yoğunluklu yapay zeka kümeleri:GPU hızlandırılmış ortamlarda düşük gecikme, yüksek bant genişliği bağlantısını BlueField-3 DPU'ları ile (QSFP112 adaptörleri aracılığıyla) mümkün kılan.
Not: Bu OSFP modülü, QSFP112 biçim faktörü gerektiren BlueField-3 DPU'ları ile uyumlu değildir.
Uyumluluk
- Adaptörler:NVIDIA ConnectX-7 OSFP tabanlı Ana Kanal Adaptörleri.
- Anahtarlar:NVIDIA Quantum-2 InfiniBand anahtarları (iki portlu OSFP ile), NVIDIA Spectrum-4 Ethernet anahtarları.
- Fiber Kablolar:NVIDIA MFP7E10 serisi (düz, 4 kanallı MPO/APC'den MPO/APC'ye) ve MFP7E20 serisi (1:2 splitter, 4 kanallı çift 2 kanallı MPO/APC'ye).
- Protokoller:InfiniBand NDR (400 Gb/s) ve NDR200 (200 Gb/s); Ethernet 400 GbE ve 200 GbE.
Teknik özellikler
| Parametreler | Değer |
|---|---|
| Form Faktörü | OSFP (düz üst) |
| Veri oranı | 400Gb/s (4x 100G PAM4) / 200Gb/s (2x 100G PAM4 splitter modunda) |
| Bağlantı tipi | MPO-12/APC (Köşeli cilalama, yeşil kabuk) |
| Elyaf Türü | Çoklu mod (OM3/OM4) |
| Maksimum Erişim | OM4'te 50 metre, OM3'te 30 metre. |
| Dalga boyu | 850nm (tipik) |
| Güç tüketimi (max) | 8.5W 400G'de; 5.5W 200G'de; 2W düşük güç modunda |
| Güçlendirme Voltajı | 3.135V - 3.465V |
| Çalışma odası sıcaklığı | 0°C - +70°C |
| Depolama sıcaklığı | -40°C ila +85°C |
| Yönetim Arayüzü | CMIS 4.0 uyumlu, 400kHz'e kadar iki kablolu seri (I2C) |
| Lazer Güvenliği | Sınıf 1M, CDRH 21 CFR 1040, IEC 62368 |
Not: Özellikler NVIDIA belgelerine dayanmaktadır. Sipariş vermeden önce onaylayın.
Seçim Rehberi: İlişkili Alıcılar
| OPN | Türü | Form Faktörü | Uygulama |
|---|---|---|---|
| MMA4Z00-NS400 | Tek portlu SR4 | OSFP | ConnectX-7 HCA tarafı |
| MMA4Z00-NS | Çift portlu 2x400G | OSFP | Değiştirme tarafı (Kvantum-2 / Spektrum-4) |
| MFP7E10-N0XX | Düz fiber kablosu | MPO/APC-12 | 400G bağlantıları (4 + 4 fiber) |
| MFP7E20-N0XX | 12 splitter kablosu | MPO/APC-12 | 200G fan-out (2+2 lif) |
Ürün Avantajları
- NVIDIA bütünlüğü:Sıkı üretim testleri, NVIDIA tabanlı altyapılarda optimum performans ve dayanıklılığı sağlar.
- Otomatik Hız ve Güç Değişimi:Bağlı kabloya dayalı olarak 400G ve 200G modları arasında dinamik olarak geçiş yapar ve enerji verimliliğini optimize eder.
- Geleceğe Hazır TasarımCMIS 4.0 uyumluluğu ve gelişmiş teşhis desteği, yeni nesil veri merkezlerine sorunsuz entegrasyon sağlıyor.
- Basitleştirilmiş Envanter:Bir alıcı parça numarası hem InfiniBand hem de Ethernet dağıtımları için geçerlidir.
Hizmet ve Destek
Hong Kong Starsurge Group ağ altyapınız için kapsamlı destek sağlar:
- Doğru alıcı ve kablo seçimini sağlamak için satış öncesi teknik danışmanlık.
- Güvenli ambalaj ve hızlı teslimat seçenekleriyle küresel nakliye.
- Kurulum ve sorun giderme için satış sonrası destek.
- Garanti ve iade hizmetleri şart ve koşullara tabi.
Sıkça Sorulan Sorular
S: MMA4Z00-NS400 bir BlueField-3 DPU'da kullanılabilir mi?
A: Hayır. BlueField-3 adaptörleri yalnızca QSFP112 form faktörü modüllerini kabul eder. Bu OSFP modülü ConnectX-7 OSFP adaptörleri ve anahtarları için tasarlanmıştır.
S: Yeşil ve su MPO bağlantıları arasındaki fark nedir?
A: Yeşil, bu alıcıda kullanılan açılı cilalı konektörü (APC) gösterir. Aqua, ultra cilalı konektörü (UPC) gösterir. Farklı cila açıları nedeniyle uyumlu değiller.
S: Alıcı otomatik olarak 200G moduna nasıl geçiyor?
A: Bir MFP7E20 bölücü kablosu yerleştirildiğinde, dört fiber kanalından sadece ikisi fiziksel olarak mevcuttur. Alıcı bunu algılar ve sadece iki şeridi etkinleştirir, hız ve gücü azaltır.
S: 400G'de tipik güç tüketimi nedir?
A: Tipik güç 8.0W, maksimum 8.5W'dir. 200G modunda, tipik güç 5.5W'ye düşer.
Kullanım ve Kurulum Önlemleri
- Bağlanmadığınızda optik bağlantı noktalarında her zaman toz kapakları kullanın.
- İletişim cihazı ve fiber konektörü yerleştirilmeden önce temizlenmelidir.
- Statik boşalmaya maruz kalmaktan kaçının.
- UPC ve APC konektörlerini karıştırmayın; konektör türünü doğrulayın (yeşil kabuk = APC).
- Ana aygıtın (adapter/switch) OSFP biçim faktörünü ve gerekli firmware sürümünü desteklediğinden emin olun.
Hong Kong Starsurge Group Co., Limited hakkında
2008 yılında kurulan Hong Kong Starsurge Group, teknoloji odaklı ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır.Şebeke anahtarları da dahil olmak üzere dünya çapında müşterilere hizmet veriyoruz.Deneyimli satış ve teknik ekibimiz hükümet, sağlık, imalat,eğitimMüşteriye odaklı bir yaklaşımla Starsurge güvenilir kaliteye, duyarlı hizmete ve müşterilere verimli, ölçeklenebilir,ve güvenilir ağ altyapısı. IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunuyoruz.
Önemli Gerçekler Bir Bakışta
Uyumluluk Matrisi
| Bileşen | Uyumlu mu? | Notlar |
|---|---|---|
| ConnectX-7 OSFP Adaptörü | ✅ Evet | Doğal OSFP kafes |
| Kuantum-2 anahtarı (iki portlu OSFP) | ✅ Evet | Anahtar tarafında çift port gerektirir |
| Spektrum 4 Değiştirici | ✅ Evet | Uygun OSFP portları ile |
| BlueField-3 DPU | ️ Hayır | QSFP112 modüllerini gerektirir |
| MFP7E10 Düz Kablo | ✅ Evet | 400G modu için |
| MFP7E20 Bölücü Kablo | ✅ Evet | 200G fan-out modu için |
Alıcı Kontrol Listesi
- Adaptörünüzün / anahtarınızın OSFP biçim faktörünü ve 400G NDR / Ethernet'i desteklediğini doğrulayın.
- Uygun fiber kabloları seçin: 400G için düz (MFP7E10), 200G fan-out için splitter (MFP7E20).
- Fiber türünün MPO-12/APC konektörleri ile multimode OM3 veya OM4 olduğundan emin olun.
- Çarşafınızdaki hava akışını ve sıcaklık aralığını kontrol edin.
- Ana aygıtta herhangi bir firmware gereksinimini kontrol edin.
