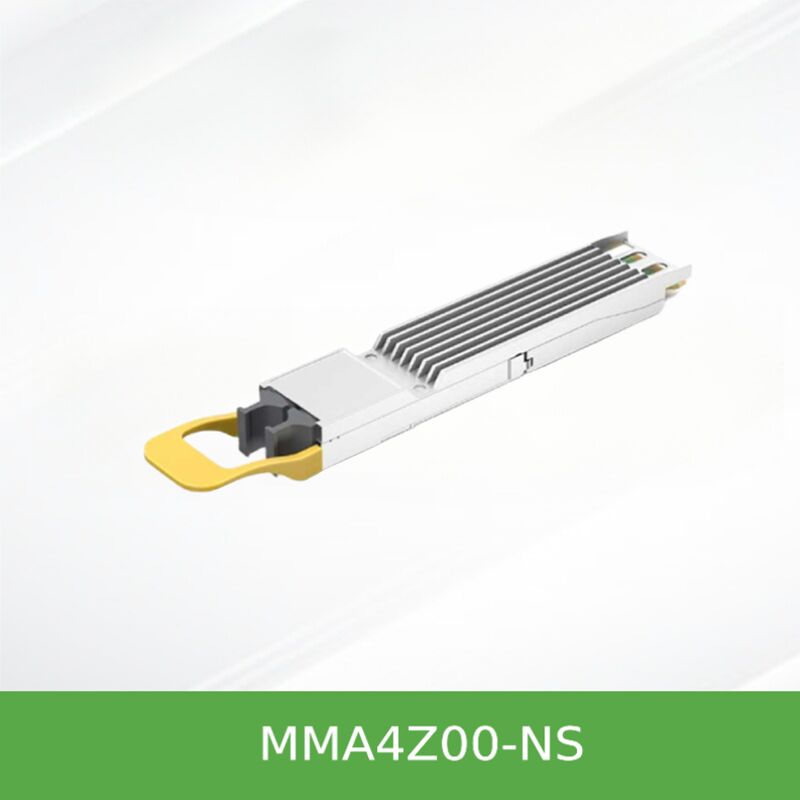

MMA4Z00-NS Mellanox Alıcı-Verici 800Gb/S İkiz Bağlantı Noktalı OSFP 2x400Gb/S Çok Modlu SR8 50m
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | Mellanox Optik Alıcı-Verici MMA4Z00-NS |
| Belge: | MMA4Z00-NS.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Durum: | Yeni ve orijinal | Kullanılabilirlik: | Stoklamak |
|---|---|---|---|
| Teknoloji: | Infiniband ve Ethernet | Maksimum Hız: | 800GB/S |
| Uzunluk: | 50m | Sıcaklık aralığı: | 0°C ila +70°C |
Ürün Açıklaması
2x400Gb/s Çok Modlu SR8 | 50m'ye Kadar Menzil | Quantum-2 ve Spectrum-4 için Kanatçıklı Üst
Yüksek Yoğunluklu 800G Çözümü: NVIDIA'nın MMA4Z00-NS'si, tek bir OSFP form faktöründe iki bağımsız 400G SR8 motorunu entegre eden bir InfiniBand ve Ethernet 800Gb/s Çift Bağlantı Noktalı OSFP alıcı-vericisidir. Çift MPO-12/APC konektörleri ve 8 çok modlu fiber üzerinde 100G-PAM4 modülasyonu kullanarak, 50 metreye (OM4) kadar 2x400G optik bağlantılar sağlar. Quantum-2 ve Spectrum-4 anahtarları için idealdir, sadece 32 yuvada 400G'nin 64 bağlantı noktasını etkinleştirir.
NVIDIA MMA4Z00-NS (800Gb/s Çift Bağlantı Noktalı OSFP SR8), tek bir OSFP takılı modülüne iki paralel 400G çok modlu optik motor entegre eden çığır açan bir alıcı-vericidir. Her motor, 100G-PAM4 (SR8) 4 şeridi kullanır ve bağımsız MPO-12/APC konektörleri aracılığıyla bağlanır. Bu benzersiz çift bağlantı noktalı tasarım, ağ mimarlarının anahtar ön panel yoğunluğunu en üst düzeye çıkarmasına olanak tanır: Quantum-2 veya Spectrum-4 anahtarlarındaki tek bir OSFP yuvası, iki adet 400G optik arayüz sağlar. Dahili InfiniBand ve Ethernet firmware otomatik algılama ile alıcı-verici, NDR InfiniBand ve 400GbE ortamlarında sorunsuz çalışır. 50 metreye kadar kısa mesafeli çok modlu bağlantılar için tasarlanmış olup, omurga-yaprak topolojileri, GPU kümeleri ve yüksek performanslı veri merkezi ara bağlantıları için en uygun seçenektir.
Tek modülde iki dahili alıcı-verici motoru: çift MPO-12/APC konektörleri kullanarak 2x400G; yoğunluğu ikiye katlarken anahtar bağlantı noktası sayısını azaltır.
Alıcı-verici başına 8 kanal 100G-PAM4 elektriksel ve optik modülasyon; toplam 800Gb/s.
850nm VCSEL dizisi; iki yama panelinin varsayıldığı 30m (OM3) / 50m (OM4) menzil.
Düz kabloları (2x400G) veya dört adaptör/DPU'ya 2x200Gb/s için 1:2 ayırıcı kabloları destekler.
Maksimum 17W, 2.0W düşük güç uyku modu; DDM ve gelişmiş teşhis ile CMIS 4.0 yönetim arayüzü.
Anahtar protokolüne göre InfiniBand veya Ethernet'i otomatik algılar; envanteri basitleştirir.
NVIDIA'nın çift bağlantı noktalı mimarisi etrafında inşa edilen MMA4Z00-NS, OM3/OM4 çok modlu fiber üzerinde 100G-PAM4 sinyallemesini süren iki bağımsız 4 kanallı optik alt montaj kullanır. Alıcı-verici, sağlam sinyal bütünlüğü için 850nm VCSEL'leri, PIN fotodiyotları ve hassas DSP'yi entegre eder. MPO-12/APC açılı fiziksel temas konektörleri, geri yansımayı en aza indirerek yoğun optik ara bağlantılarda güvenilir performans sağlar. Modül, adaptif Tx ekolayzırını, programlanabilir Rx çıkış genliğini ve anahtar/hat döngü testleri için yerleşik PRBS üreteçlerini destekler. Dijital teşhis izleme (DDM), şerit başına gerçek zamanlı sıcaklık, voltaj, sapma akımı, Tx/Rx gücü sağlar.
- Anahtardan Anahtara: İki düz fiber (2x400G) kullanarak iki Quantum-2 veya Spectrum-4 anahtarını 800Gb/s'de bağlayın. Alternatif olarak, tek bir Çift Bağlantı Noktalı alıcı-vericiyi iki farklı anahtara bağlayarak bağımsız 400G bağlantıları oluşturun.
- Anahtardan Adaptöre/DPU'ya: Düz kablolar kullanarak bir Çift Bağlantı Noktalı alıcı-vericiyi iki adet 400G ConnectX-7 adaptörüne veya BlueField-3 DPU'ya (OSFP veya QSFP112) bağlayın.

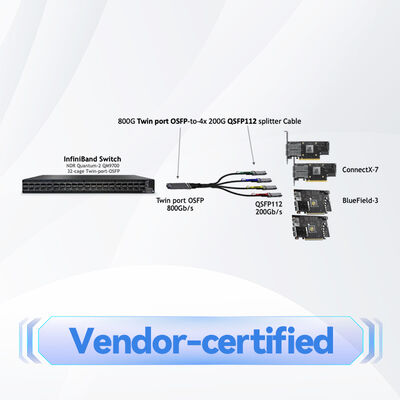

- Anahtardan Dört Adet 200G Cihaza: Her 400G bağlantı noktasını 2x200G bağlantısına bölmek için 1:2 ayırıcı kablolar dağıtarak, çift bağlantı noktalı alıcı-verici başına dört adet 200G bağlantısı sağlayın.
- DGX H100 Entegrasyonu: Düz üst versiyon (MMA4Z00-NS-FLT), Cedar-7 ara kartlarını Quantum-2/Spectrum-4 anahtarlarına bağlar, GPU'dan anahtara kablolamayı basitleştirir ve önceki DGX sistemlerine kıyasla alıcı-verici sayısını azaltır.
MMA4Z00-NS, NVIDIA uçtan uca sistemler için doğrulanmıştır ve optimum birlikte çalışabilirliği garanti eder. Uyumlu platformlar şunları içerir:
- NVIDIA Quantum-2 (NDR) InfiniBand anahtarları – kanatçıklı üst modüllerle 64x400G bağlantı noktasını destekleyen 32 OSFP yuvası.
- NVIDIA Spectrum-4 Ethernet anahtarları – 64-128 adet 400G bağlantı noktası sağlayan 32/64 OSFP yuvası.
- NVIDIA ConnectX-7 adaptörleri (OSFP ve QSFP112 form faktörleri) ve BlueField-3 DPU'lar.
- DGX H100 sistemleri (düz üst varyant ile) – Cedar-7 kartlarına entegre edilmiş sekiz adet ConnectX-7.
- OSFP MSA Rev 1.12 ile uyumlu Standart CMIS 4.0 ana bilgisayar platformları.
| Parametre | Değer / Aralık |
|---|---|
| Veri Hızı | 800Gb/s toplam (2x400Gb/s) |
| Form Faktörü | OSFP (Octal Small Form Factor Pluggable) Çift Bağlantı Noktalı |
| Optik Konnektör | Çift MPO-12/APC (Bağlantı başına 8 fiber, 12 fiber şerit ayak izi) |
| Fiber Tipi ve Mesafe | OM3: 30m'ye kadar / OM4: 50m'ye kadar (iki yama panelinin varsayıldığı) |
| Dalga Boyu | 850nm VCSEL (λ 844–863nm) |
| Modülasyon | Bağlantı başına 100G-PAM4, modül başına toplam 8 şerit |
| Güç Kaynağı | 3.3V tek besleme; Maksimum güç 17W, Düşük güç uyku 2.0W |
| Çalışma Kasa Sıcaklığı | 0°C ila 70°C |
| Yönetim Arayüzü | CMIS 4.0 (I²C), OSFP MSA uyumlu |
| Lazer Güvenliği | Sınıf 1 Lazer Ürünü, RoHS uyumlu |
| Parça Numaraları | MMA4Z00-NS (kanatçıklı üst) / MMA4Z00-NS-FLT (düz üst) |
| Parça Numarası | Açıklama | Üst Kasa | Hedef Sistem |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 çift bağlantı noktalı, 2xMPO, 50m çok modlu | Kanatçıklı Üst | Quantum-2 / Spectrum-4 hava soğutmalı anahtarlar |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 çift bağlantı noktalı, 2xMPO, 50m çok modlu | Düz Üst | DGX H100, sıvı soğutmalı sistemler |
Önerilen Fiber Kablolar (NVIDIA çapraz Tip-B): Düz fiberler MFP7E10-Nxxx (3m ila 50m) 2x400G bağlantıları için; 1:2 ayırıcı kablolar MFP7E20-Nxxx (3m ila 50m) her bir ayrılmış bağlantı noktası için 2x200G. Bir Çift Bağlantı Noktalı alıcı-vericideki her iki kablo da aynı tipte olmalıdır (her ikisi de düz veya her ikisi de ayırıcı) ancak uzunluklar farklı olabilir.
- Nihai Bağlantı Noktası Yoğunluğu: Anahtar yapısındaki 400G bağlantı noktası sayısını ikiye katlar – anahtar sayısını ve kablolama karmaşıklığını azaltır.
- Uçtan Uca NVIDIA Doğrulaması: Titiz üretim testleri, Quantum-2/Spectrum-4 ve ConnectX-7 ekosistemlerinde kutudan çıktığı anda güvenilirlik ve performansı garanti eder.
- Operasyonel Esneklik: Tek alıcı-verici SKU'su InfiniBand ve Ethernet'i destekler, doğru protokolü otomatik olarak etkinleştirir.
- Güç Verimliliği: Maksimum 17W, ayırıcı kablolar kullanıldığında otomatik güç azaltma ile (400G alıcı-vericiler 5.5W'a düşer).
- Gelişmiş Teşhis: Bağlantı doğrulaması için şerit başına Tx/Rx gücü, sıcaklık, sapma izleme ve PRBS döngü testi.
Starsurge Group, NVIDIA ağ çözümleri için kapsamlı satış öncesi ve satış sonrası destek sağlar. Teknik ekibimiz uyumluluk doğrulaması, dağıtım planlaması ve sorun giderme konusunda yardımcı olur. Tüm alıcı-vericiler garanti kapsamındadır ve orijinal kalite güvencesi ile gelir. Küresel nakliye, çok dilli destek ve özel yapılandırma hizmetleri mevcuttur. BOM optimizasyonu ve toplu fiyatlandırma için uzmanlarımızla iletişime geçin.
- Sınıf 1M lazer ürünü – lazer ışığına doğrudan maruz kalmaktan kaçının. Kullanım sırasında koruyucu ekipman kullanın.
- Kullanılmadığı zaman optik bağlantı noktalarında toz kapaklarını takılı tutun. Eşleştirmeden önce optik konektörleri temizleyin; bağlantı sorunlarının %80'i kirli konektörlerden kaynaklanır.
- ESD önlemlerine uyun – elektrostatik deşarjdan hasar oluşabilir.
- Mutlak maksimum değerleri aşmayın (depolama -40°C ila 85°C, besleme voltajı maksimum 3.6V).
- Doğru polarite ve performansı sağlamak için doğrudan alıcı-vericiden alıcı-vericiye bağlantı için yalnızca NVIDIA onaylı çapraz Tip-B fiber kabloları kullanın.
Hong Kong Starsurge Group Co., Limited, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008 yılında kurulan şirket, ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ekipmanları içeren ürünlerle dünya çapında müşterilere hizmet vermektedir. Deneyimli bir satış ve teknik ekibin desteğiyle Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi sektörlere hizmet vermektedir. Müşteri odaklı bir yaklaşımla Starsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmalarına yardımcı olan güvenilir kalite, duyarlı hizmet ve özel çözümlere odaklanmaktadır.
Yetkili bir kanal ortağı olarak Starsurge, tam lojistik destek ve teknik uzmanlıkla orijinal NVIDIA alıcı-vericileri, kabloları ve anahtarları tedarik etmektedir.
- Anahtar modelini (Quantum-2 / Spectrum-4) ve gerekli üst kasa tipini (kanatçıklı veya düz) onaylayın.
- OM3/OM4 çok modlu kablo uzunluklarını seçin ve düz veya 1:2 ayırıcı yapılandırmasına karar verin.
- Çift Bağlantı Noktalı alıcı-vericiye bağlı her iki kablonun da aynı tipte olduğunu doğrulayın (her ikisi de düz veya her ikisi de ayırıcı).
- Güç bütçesini kontrol edin: alıcı-verici başına 17W, anahtar soğutma kapasitesini sağlayın.
- Ayırıcı kullanımı için, adaptör/DPU'nun 200G (2 şeritli) çalışmayı desteklediğini onaylayın.
- MMA1Z00-NS400 – ConnectX-7 / BlueField-3 için 400Gb/s QSFP112 SR4 alıcı-verici
- MMA4Z00-NS-FLT – DGX H100 ve sıvı soğutmalı dağıtımlar için düz üst varyant
- MFP7E10-N0xx – Düz Tip-B çok modlu çapraz fiber kablolar (3m–50m)
- MFP7E20-N0xx – 1:2 ayırıcı çapraz kablolar (ayrılmış başına 2x200G)
- Quantum-2 QM9700 Anahtar Sistemi – 400G NDR InfiniBand'ın 64 bağlantı noktası
