NVIDIA MMS4X00-NS400 400G OSFP Alıcı DR4 Tek Modlu ConnectX-7 Adaptörleri İçin
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MMS4X00-NS400 |
| Belge: | MMS4X00-NS400.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MMS4X00-NS400 (980-9I31N-00NM00) | Şekil: | Küboid |
|---|---|---|---|
| Güç: | Tek 3.3V güç | Ürün durumu: | Stoklamak |
| Menşei: | Hindistan / İsrail / Çin | Çalışma sıcaklığı: | 0 ℃ - 70 ℃ |
| Teknik: | CMIS | Teknoloji: | IB ve ETH Desteği |
| Vurgulamak: | NVIDIA 400G OSFP alıcı-verici,ConnectX-7 için OSFP alıcı,Mellanox tek modlu optik alıcı |
||
Ürün Açıklaması

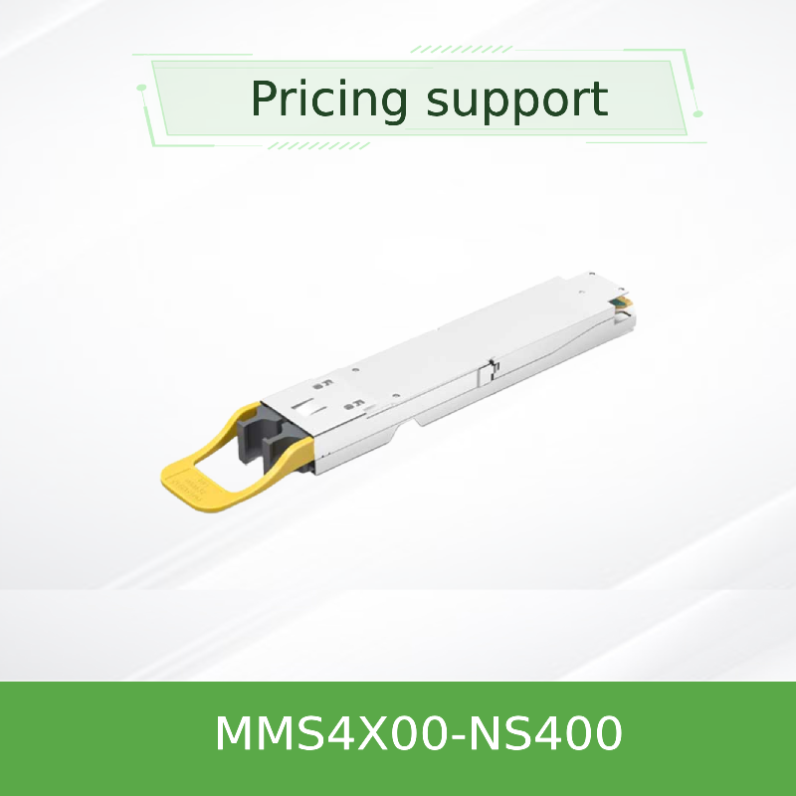

NVIDIA MMS4X00-NS400 400G OSFP Alıcı
ConnectX‐7 OSFP adaptörleri için tasarlanmış yüksek performanslı 400Gb/s tek portlu OSFP alıcı, 100m menzile sahip DR4 tek mod optikleri ile.
Ürün Genel Görünümü
MMS4X00-NS400, hem InfiniBand NDR hem de otomatik algılama ile 400GbE protokollerini destekleyen tek portlu bir OSFP alıcıdır.1310nm EML lazerleri tarafından güçlendirilmiş dört ileten ve dört alan lifine sahip tek bir MPO-12/APC optik konektörü kullanan.
Temel Özellikler
- 400Gb/s Veri Hızı:4x 100G-PAM4 modülasyonu, DR4 tek mod
- Çifte Protokol Destek:InfiniBand NDR ve 400Gb Ethernet otomatik algılama
- 100 metrelik mesafe:İki yama paneli ile tek modlu lif varsayılır
- Düşük güçle çalışmak:9W maksimum (400G) / 5.5W maksimum (200G) / 1.5W uyku
- Otomatik Hız Azaltma:200Gb/s'ye kadar kendiliğinden yapılandırılabilir, 1:2 splitter kabloları ile
- Düz üst OSFP tasarımı:ConnectX-7 için sürüş ısıtma kumandası uyumluluğu
- CMIS 4.0 uyumlu:DDM, döngü dönüşü, PRBS jeneratörü, saha yükseltme yeteneği
- 1. sınıf lazer güvenliği:RoHS uyumlu, sıcağa bağlanabilir, 0 °C'den +70 °C'ye kadar çalışma aralığı
Teknik özellikler
| Parametreler | Spesifikasyon |
|---|---|
| Veri oranı | 400Gb/s (4x 100G-PAM4) veya 200Gb/s (2x 100G-PAM4) otomatik müzakere |
| Form Faktörü | OSFP (düz üst) |
| Optik Bağlantı | 1 x MPO-12/APC (4 Tx + 4 Rx lif) |
| Elyaf Türü | Tek mod (SMF), 1310nm EML |
| Maksimum Erişim | 100m (düz kablo), 50m (splitter kablo) |
| Güç tüketimi (400G) | En fazla 9W |
| Güç tüketimi (200G) | 5.5W maksimum |
| Düşük Güçlü Uyku Modu | 1.5W |
| Çalışma odası sıcaklığı | 0°C - +70°C |
| Protokol Destek | NDR InfiniBand / 400Gb Ethernet (otomatik algılama) |
| Yönetim | CMIS 4.0, I2C, DDM, loopback, PRBS |
Uyumluluk
Kullanım için onaylanmıştır:
- NVIDIA ConnectX-7 OSFP adaptörleri (400G ve 200G modları)
- Kuantum-2 NDR InfiniBand anahtarları (iki portlu MMS4X00-NS alıcılar üzerinden)
- Spektrum-4 400GbE anahtarları (iki portlu MMS4X00-NS alıcılar üzerinden)
- Düz çapraz fiber kablolar (MFP7E30-Nxxx, 100 metreye kadar)
- 12 splitter crossover fiber kablolar (MFP7E40-N0xx, 50 metreye kadar)
Not:Bu alıcı, BlueField-3 DPU'larında (QSFP112 biçim faktörü gerektiren) kullanılmamaktadır.
Uygulama Szenaryoları

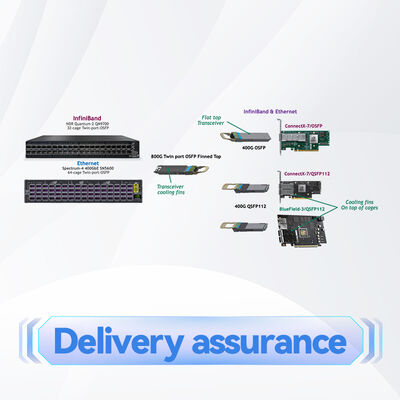

- 400G'de Adaptör'e geçiş:Çift portlu 800G alıcıyı iki MMS4X00-NS400 alıcıya doğru MFP7E30 kabloları kullanarak Quantum-2 veya Spectrum-4 anahtarında bağlayın

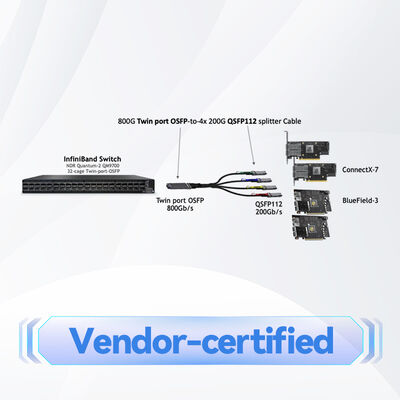

- Dörtlü 200G Adaptörler:1: 2 bölücü kabloları (MFP7E40 serisi) kullanarak, tek çift portlu alıcı, her biri 200Gb / s hızında dört ConnectX-7 adaptörünü besler.
- Doğrudan anahtar bağlantısı:Değiştirmede başka bir 400G OSFP alıcıya bağlandığında tam 400G kumaş bağlantıları
Sıkça Sorulan Sorular
S: BlueField-3 DPU'sunda MMS4X00-NS400 kullanabilir miyim?
A: Hayır. BlueField-3 DPU'ları QSFP112 alıcıları gerektirir. Bunun yerine MMS1X00-NS400 kullanın.
S: 1: 2 bölücü kablosunu bağlarsam ne olur?
C: Alıcı otomatik olarak sadece 2 aktif şeridi algılar, 200Gb/s hızında çalışır ve güç tüketimini 9W'dan ~5.5W'ye düşürür.
S: Bu alıcı 100 metrelik fiber bağlantıları ile uyumlu mu?
A: Evet, düz MFP7E30 kabloları ile 100 metreye kadar.
Sipariş Verme Bilgisi
| Sipariş bölüm numarası | Açıklama | Uygulama |
|---|---|---|
| MMS4X00-NS400 | 400Gb/s tek portlu OSFP, DR4, düz üst, 100m | ConnectX-7 OSFP adaptörleri Quantum-2/Spectrum-4 anahtarlarına bağlı |
Fiber kablolar için, MFP7E30-Nxxx (düz, 1m100m) veya MFP7E40-N0xx (1: 2 splitter, 3m50m) sipariş edin.
Hizmet ve Destek
Hong Kong Starsurge Group, NVIDIA alıcıları için teknik satış öncesi danışmanlık, uyumluluk doğrulama ve RMA desteği sunar.ve kurumsal müşteriler için özel hesap yönetimi.
