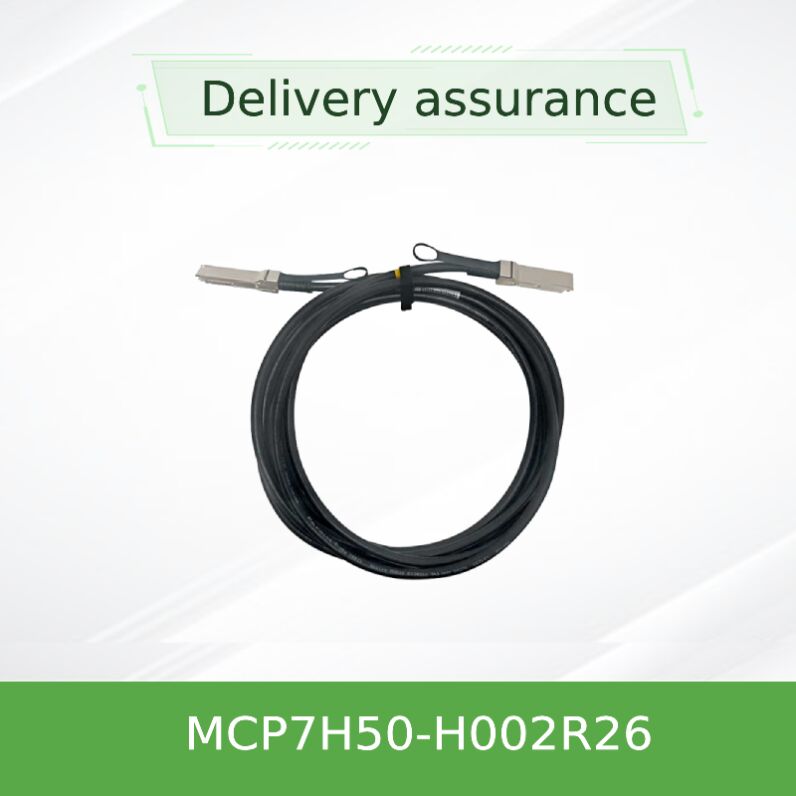

200G'den 2x100G'ye HDR100 DAC Splitter Kablosu MCP7H50-H002R26

Ürün ayrıntıları:

Marka adı: Mellanox
Model numarası: MCP7H50-H002R26
Belge: MCP7H50-H002R26.pdf

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 adet
Fiyat: Negotiate
Ambalaj bilgileri: Dıştaki kutu
Teslim süresi: Envantere dayalı
Ödeme koşulları: T/T
Yetenek temini: Proje/Parti ile Tedarik
En iyi fiyat İletişim

Detay Bilgi
Kullanılabilirlik: Stoklamak Garanti: 1 Yıl
Durum: Yeni ve orijinal Teknoloji: İnfiniband
Tip: Mellanox AOC kablosu kablo uzunluğu: 2 Metre
İsim: Mellanox DAC Kablosu MCP7H50-H002R26 200GB/S ila 2x100gb/s 2.0m 26AWG Infiniband Ağ Kablosu Anahtar kelime: Mellanox DAC kablosu

Ürün Açıklaması

Mellanox MCP7H50-H002R26
200Gb/s HDR'den 2x100Gb/s HDR100 QSFP56 Doğrudan Bağlayıcı Bakır Bölücü Kablo

200G InfiniBand HDR kumaşları için yüksek hızlı, düşük gecikme pasif bakır çıkış kablosu.Tek bir 200Gb/s QSFP56 bağlantısını iki bağımsız 100Gb/s HDR100 QSFP56 bağlantısına bağlar.

Bölüm: MCP7H50-H002R26 Uzunluk: 2m (26AWG) Veri hızı: 200G → 2x100G BER < 1E-15
Ürün Genel Görünümü

BuMellanox MCP7H50-H002R26200Gb/s InfiniBand HDR (Yüksek Veri Hızı) uygulamaları için tasarlanmış pasif bakır hibrit bölücü kablosudur.Veri merkezleri içindeki kısa mesafe bağlantıları için optik bağlantılara düşük güç alternatifleri. Bir ucu 200Gb / s QSFP56 konektörüne sahiptir, diğer tarafı ise iki 100Gb / s HDR100 QSFP56 portuna ayrılır.3&4) tek QSFP56'dan iki QSFP56 konektörünün her birinde bağımsız çift bakır çiftlere, sorunsuz HDR100 bağlantısını sağlar.

Her bir QSFP56 portu, gelişmiş yönetim ve teşhis için ana sistem tarafından okunabilir ürün yapılandırması ve tanımlama verilerini depolayan alan değiştirilebilir bir EEPROM içerir.Sıkı üretim testleri ve sağlam mekanik tasarım, bu kablo yüksek performanslı bilgisayar, yapay zeka kümeleri ve hiper ölçekli altyapılar için kutunun dışındaki güvenilirliği sağlar.

Temel Özellikler
✅ IBTA InfiniBand HDR uyumludur
✅ Yüksek yoğunluklu bant genişliği sağlayan bir şerit başına 4x 50Gb/s PAM4 modülasyonu
✅ SFF-8665 uyumlu QSFP56 biçim faktörü; SFF-8636 I2C yönetim arayüzü
✅ Sıcak takılabilir, tek 3.3V güç kaynağı voltajı (güç tüketimi tipik olarak sadece 0.1W)
✅ Mellanox InfiniBand HDR sistemleriyle birlikte kullanıldığında 1E-15'den daha iyi bir Bit Hata Hızı (BER)
✅ LSZH (Low Smoke Zero Halogen) ceket, RoHS uyumlu, Kurşunsuz & Halogensiz PCB
✅ Çalışma dolabı sıcaklığı: 0°C'den 70°C'ye, depolama: -40°C'den 85°C'ye
✅ Karakteristik impedans: 100Ω ± 10%, düşük yayılma gecikmesi
Teknoloji ve Sinyal Bütünlüğü

Build onpasif bakır twinax teknolojisi, MCP7H50-H002R26, 2 metreye kadar optimal sinyal bütünlüğü elde etmek için 26 AWG tel ölçümünü kullanır.Çok düşük gecikme süresi korurken 50Gb / s'yi bir şerit başına sunmak için PAM4 (4 seviye Darbe Genişliği Modülasyonu) sinyalizasyonunu kullanır. Gecikme duyarlı HPC ve AI eğitim kumaşları için idealdirHibrit çıkış mimarisi, bir 200G HDR anahtar portunu aktif yeniden zamanlayıcı olmadan iki 100G HDR100 sunucusuna veya adaptöre bağlayan esnek rak tasarımına izin verir.Tüm elektrik parametreleri SFF-8665 ve InfiniBand Ticaret Birliği (IBTA) özelliklerini karşılar., standartlara dayalı ekipmanlar arasında interoperabiliteyi sağlar.

Tipik Görevler
  • InfiniBand HDR yaprak omurilik topolojileri: 200Gb/s anahtar portlarını 100Gb/s HDR100 hesaplama düğümlerine bağlayın.
  • Aktif optik maliyetler olmadan karışık hızlı bağlantılar gerektiren yüksek performanslı hesaplama (HPC) kümeleri.
  • AI / ML veri merkezi kumaşları: çift portlu 100G bağlantılı GPU sunucuları için verimli çıkış kablosu.
  • Depolama sistemleri ve kısa menzilli bakır gücünü ve gecikmeyi azaltır.
  • Top-of-rack (ToR) kablolama: esnek bükme yarıçaplı temiz kablo yönetimi (minimum tek bükme: 34mm).
Uyumluluk

Mellanox (NVIDIA) InfiniBand anahtarları ve adaptörleri ile sorunsuz bir entegrasyon için tasarlanmıştır.uygun adaptörlerle kullanıldığında daha düşük hızlarda FDR bağlantıları. EEPROM içeriği, I2C üzerinden sağlam ana taraf yönetimini sağlayan SFF-8636'ya uyar.Uyumluluk, ana sistemin QSFP56 MSA ve InfiniBand HDR özelliklerine bağlıdır.

✅Şu şekilde doğrulandı:Mellanox QuantumTM HDR anahtar serisi, ConnectX®-6 HDR adaptörleri ve ConnectX-6 HDR100 kartları.
Teknik özellikler
Mutlak Maksimum Reytingler
Güçlendirme Voltajı (Vcc) -0.3V'den 3.6V'ye kadar
Veri Giriş Voltajı -0.3V'den 3.6V'ye kadar
Kontrol Giriş Voltajı -0.3V'den 3.6V'ye kadar
Depolama sıcaklığı -40°C ila +85°C
Çalışma Özellikleri
Güçlendirme Voltajı (Vcc) 3.135V ️ 3.465V (Tip 3.3V)
Güç tüketimi ≤ 0.1W (pasif tasarım)
Çalışma odası sıcaklığı 0°C - 70°C
Uygulama Nispi Nemliği % 5 ila % 85 (kondensasyon dışı)
Elektrik ve Mekanik
Karakteristik impedans 100Ω ±10% (90~110Ω)
Yayılma Gecikmesi ≤ 4,5 ns/m (bilgisiz)
Kablo ölçer (H002R26) 26 AWG
Dış çapı 6.8 ± 0.3 mm
Minimum Eğiliş Yarıçapı (Tek) 34 mm (konektörden uzakta 5x OD)
Minimum bükme yarıçapı (montaj / tekrar) 10x dış çapı (yaklaşık 68 mm)
Ceket malzemesi LSZH (Düşük Duman Sıfır Halogen)
Seçim Rehberi
Bölüm Numarası Uzunluk AWG Kablo OD Açıklama
MCP7H50-H001R30 1 m 30 AWG 5.2 ± 0.3 mm 200G HDR'den 2x100G HDR100'e, QSFP56'dan 2xQSFP56'ya, LSZH'ye, gökkuşağı çekme tabanına
MCP7H50-H01AR30 1.5 m 30 AWG 5.2 ± 0.3 mm 200G HDR'den 2x100G HDR100'e çıkış, pasif hibrit
MCP7H50-H002R26 2 m 26 AWG 6.8 ± 0.3 mm 2 metrelik bir menzil için tavsiye edilir, sinyal bütünlüğü için daha ağır bir ölçüm

Not: Diğer uzunluklar isteğe bağlı olarak mevcut olabilir. Lütfen özel uzunlukları satış ekibinden onaylayın.

Aktif Optik ve Standart DAC'lara Karşı Avantajlar
  • Sıfır güç tüketimi:Pasif tasarım, kablo montajında güç tüketimini ortadan kaldırır ve genel veri merkezi PUE'sini azaltır.
  • Ultra düşük gecikme:Retimer veya optik dönüşüm yok, yüksek frekanslı ticaret ve HPC iş yükleri için idealdir.
  • Maliyet açısından verimli bir çıkış:İki ayrı 100G kablosunu ve ek anahtar portlarını ortadan kaldırır; kablolama karmaşıklığını azaltır.
  • Güvenilirlik ve dayanıklılık:1 yıllık sınırlı donanım garantisi; titiz üretim testleri, kutu dışı üst düzey performansı sağlar.
  • Çevre uyumluluğu:RoHS, LF / HF PCB, LSZH ceketleri, plenum ve sıkı yangın güvenliği gereksinimleri için uygundur.
Hizmet ve Destek

Her Mellanox LinkX DAC kablosu bir1 yıllık sınırlı donanım garantisiNVIDIA Networking destek portalı ve yetkili distribütörler aracılığıyla küresel teknik destek mevcuttur.özel FAE kaynakları ve uyumluluk doğrulama hizmetleri sağlanır.Özel etiketleme, pulltab renk seçenekleri ve uzunluk değişiklikleri, nitelikli OEM / ODM projeleri için düzenlenebilir.

Sıkça Sorulan Sorular (FAQ)

S1: Bu kablo Ethernet 200GbE'den 2x100GbE'ye uyumlu mu?
C: Kablo InfiniBand HDR/HDR100 için optimize edilmiştir.Ethernet için sistem düzeyinde uyumluluk, ev sahibinin kopma modlarını desteklemesine bağlıdır. 200GbE'den 2x100GbE'ye kadar, lütfen NIC/switch veri sayfanızla doğrulayın.

S2: Pasif çalıştırma için önerilen maksimum mesafe nedir?
A: Bu serinin temelinde, 26AWG sürümü ile 2 metreye kadar. Daha uzun mesafeler için aktif optik kablolar (AOC) veya optik modüller önerilir.

S3: Bu kabloyu FDR (56Gb/s) veya EDR (100Gb/s) InfiniBand ile kullanabilir miyim?
A: Evet, geriye uyumludur: daha düşük hızlı gear ile kullanıldığında, kablo müzakere edilen hızda çalışacaktır.

S4: Sıcak fiş desteği var mı?
C: Evet, QSFP56 konektörleri sıcak takılabilir ve EEPROM sistem yeniden başlatmadan tanınır.

S5: pulltab rengi nedir?
A: Parça numarasındaki 'R', yüksek yoğunluklu raflarda kolay tanımlanması için gökkuşağı çekme tabanını gösterir.

Kurulum ve Kullanım Önlemleri
  • Sinyal bozulmasını önlemek için en az bükme yarıçapını geçmeyin: Tek bükme için 34 mm (konektörden uzakta) ve tekrarlanan bükme için 10x kablo OD (yaklaşık 68 mm).
  • QSFP56 konektörlerindeki kilit mekanizmasının uygun topraklama ve EMI performansını korumak için tam olarak etkin olduğundan emin olun.
  • Alıcı/kablo uçlarını kullanırken ESD güvenli uygulamaları kullanın; statik boşaltma EEPROM bileşenlerine zarar verebilir.
  • Kabloları nominal gerilimin ötesine çekmeyin veya germeyin; her zaman fişi çıkardığınızda bağlantı bedenini tutun.
Şirket hakkında
200G'den 2x100G'ye HDR100 DAC Splitter Kablosu MCP7H50-H002R26 0

Hong Kong Starsurge Group Co., Limited, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. 2008 yılında kurulmuştur.Şirket, ağ anahtarları da dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet veriyor, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanları. Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, hükümet, sağlık,ÜretimŞirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunar.Müşteriye öncelik vererekStarsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmasına yardımcı olan güvenilir kaliteye, duyarlı hizmete ve özel çözümlere odaklanır.

Tüm ticari markalar ilgili sahiplerinin mülkiyetindedir. Sipariş vermeden önce sistem satıcısıyla uyumluluğu kontrol edin.
Önemli Bilgiler
Veri hızı:200 Gb/s → 2x100 Gb/s HDR100
Modülasyon:4x 50Gb/s PAM4
Bağlantı tipi:QSFP56'dan çiftli QSFP56'ya
Maksimum erişim:2m (26AWG)
Kablo tipi:Pasif bakır, LSZH
Güç:0.1W tipik (host kaynağı)
Garanti:1 yıl sınırlı
Çalışma sıcaklığı:0°C - 70°C
Uyumluluk Matrisi
Satıcı / Aygıt Ailesi Uyumluluk Durumu Yorumlar
Mellanox QuantumTM HDR Switch Serisi ✔ Sertifikalı Tam HDR hızı, aralıklı mod desteklenir
Mellanox ConnectX-6 HDR / HDR100 adaptörleri ✔ Sertifikalı Otomatik müzakere, EEPROM okuması doğrulandı
Üçüncü taraf IB anahtarları (IBTA uyumlu) Şartlı uyumluluk HDR100 çıkışını destekleyen QSFP56 portu gerektirir
Ayrılma yeteneğine sahip Ethernet 200G anahtarları Resmi olarak test edilmemiş Uygun bir firmware ile çalışabilir; iletişim desteği
Alıcı Kontrol Listesi
  • ☐ Port türünü onaylayın: Her iki ucunda da QSFP56 kafesleri (InfiniBand HDR veya HDR100) gereklidir.
  • ☐ Kablo uzunluğu gerekliliğini doğrulayın: 2m (H002R26) veya daha kısa menzil için 1m/1,5m.
  • ☐ Switch/router'ın break-out'u desteklediğinden emin olun: 1x200G'den 2x100G moduna.
  • ☐ Rack düzeninde bükme yarıçapını kontrol edin: En az tek bükme 34mm, tekrarlanan bükme 68mm.
  • ☐ Yüksek titreşim ortamlarında, güvenli kablo yönetimi kolları önerilir.
İlgili Ürünler
  • MCP7H50-H001R30 1m 30AWG HDR'den 2x100G DAC bölücüye
  • MCP7H50-H01AR30 1.5m 30AWG varyantı
  • MCP1650-HxxxEyy 200G HDR'den 200G HDR'ye pasif doğrudan bağlanmış bakır (QSFP56'dan QSFP56)
  • MMA1Z10-xx InfiniBand HDR bağlantıları için aktif optik kablolar
