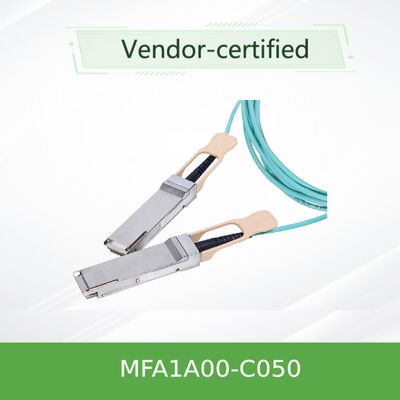

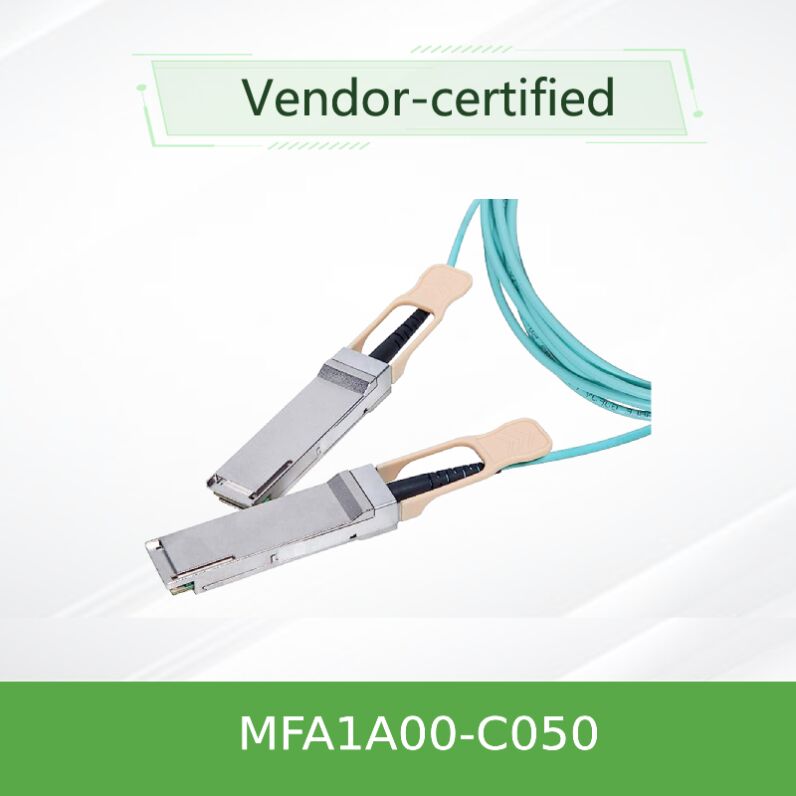

NVIDIA MFA1A00-C050 100Gb/s QSFP28 Aktif Optik Kablo 50m LSZH AOC Ethernet için
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFA1A00-C050 |
| Belge: | MFA1A00-xxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Kurşun zamanı: | Stoka göre |
| Teknoloji: | ethernet | Uzunluk: | 5m |
| Besleme Gerilimi: | -0.3-3.6 | Veri giriş voltajı: | -0.3-4.465 |
Ürün Açıklaması
MFA1A00-C050 100Gb/s Ethernet Aktif Optik Kablo
50 metre, LSZH, 100GbE AOCVeri merkezi ve kurumsal ağ bağlantıları için. Sıcak takılabilir, düşük güç 2.2W (tipik olarak yeniden zamanlama ile) ve programlanabilir sinyal koşullandırması.
- Veri hızı: 100Gb/s (4x 25.78Gb/s)
- Uzunluk: 50 metre (standart)
- Güç dağılımı: 2.2W tip.
- Bağlantı: SFF-8665 uyarınca QSFP28 uyumlu
- InfiniBand EDR ve 100GbE hazır
Ürün Genel Görünümü
NVIDIA MFA1A00-C050, 100Gb/s Ethernet sistemleri için tasarlanmış bir QSFP28 VCSEL tabanlı aktif optik kablo (AOC).Toplam bant genişliği 100Gb/sKablo, 100 metreye kadar mesafelerde sinyal bütünlüğünü sağlamak için şerit başına seçilebilir yeniden zamanlama, programlanabilir giriş eşitleme ve çıkış öncesi vurgulamayı sunar.Bu 50 metrelik varyant, sıra ortası (MoR) ve sıra sonu (EoR) mimarileri için idealdir., büyük veri merkezleri içindeki çapraz bağlantı uygulamaları.
Pasif bakır kablolarla karşılaştırıldığında, MFA1A00 serisi daha uzun menzil, daha düşük ağırlık, daha iyi hava akışı ve daha iyi EMI bağışıklığı sağlar.Sıcak takılabilir QSFP28 biçim faktörü, sistem duraklama süresi olmadan kolay bir kurulum ve değiştirme sağlar.
Temel Özellikler
Teknoloji: VCSEL & Retiming Mimarlığı
MFA1A00-C050, 50 metreden fazla güvenilir 100Gb / s iletim elde etmek için multimod lif (MMF) ile eşleştirilen Dikey Boşluk Yüzey Yayımlayıcı Lazer (VCSEL) teknolojisini kullanır.Dört optik yolun her biri 25'de çalışır..78Gb/s (100GbE Ethernet hızı) ve seçilebilir yeniden zamanlamayı destekler. Yeniden zamanlama etkinleştirildiğinde, iç saat ve veri kurtarma (CDR) devreleri sinyali temizler ve titreşimi azaltır.Kabloyu daha uzun bağlantılar ve yüksek yoğunluklu arka planlar için uygun hale getirmekProgramlanabilir Tx giriş eşitleme, ana kart kayıplarını telafi ederken, programlanabilir Rx çıkış amplitudu ve ön vurgu alıcı SerDes'e ayarlanır.Bu uyarlanabilir mimari, çok çeşitli anahtarlar ve ağ arayüz kartları (NIC) ile birlikte çalışmasını sağlar..
Tipik Görevler
- Satır ortası (MoR) ve satır sonu (EoR) bağlantıları sunucu bağlantılarına geçiyor
- Etrafta bulunan raflar arasındaki çapraz koridor bağlantıları
- Aynı veri salonu içinde anahtarla anahtar bağlantıları
- Orta mesafelerde düşük gecikme ve yüksek bant genişliği bağlantıları gerektiren yüksek performanslı hesaplama (HPC) kümeleri
- EMI bağışıklığının kritik olduğu veri merkezi omurilik yapısı
- Daha uzun mesafeleri kapsayan 100GbE yukarı bağlantıları ile kurumsal çekirdek toplama katmanları
Uyumluluk
MFA1A00-C050, SFF-8665'e uygun standart QSFP28 portlarıyla uyumludur. 100GbE anahtar platformlarını (NVIDIA Spectrum, Mellanox, yanı sıra Cisco, Arista,Juniper) ve 100GbE ağ arayüz kartları (NVIDIA ConnectX serisi), Intel, Broadcom). InfiniBand ortamları için, EDR-optimize edilmiş sıralama kodlarını (MFA1A00-Exxx) kullanın. Kablo aynı zamanda daha düşük bit hızlarında yeniden zamanlamadan çalışır,40GbE ve 25GbE bağlantıları için geriye dönük uyumluluk sağlar.
NVIDIA Spectrum SN2000/SN3000 serisi
NVIDIA ConnectX-5/6/7 doğrulandı
QSFP28 portları olan Cisco Nexus 9000
Arista 7050/7280 serisi uyumlu (yeni zamanlama önerilir)
Özellikler
Mutlak Maksimum Reytingler
| Parametreler | Min. | En fazla. | Birim |
|---|---|---|---|
| Besleme voltajı | - 0 oldu.3 | 3.6 | V |
| Veri giriş voltajı | - 0 oldu.3 | 3.465 | V |
| Hasar eşiği (optik) | 3.4 (max) | dBm | |
Çalışma Özellikleri
| Parametreler | Min. | Tip | En fazla. | Birim |
|---|---|---|---|---|
| Güçlendirme voltajı (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Güç dağılımı (yeniden zamanlama yok) | - | 1.5 | 1.8 | W son başına |
| Güç dağılımı (tüm şeritlerde yeniden zamanlama) | - | 2.2 | 2.5 | W son başına |
| Çalışma dolabı sıcaklığı | 0 | - | 70 | °C |
| Depolama sıcaklığı | -40 | - | 85 | °C |
| Çalışma nispi nemliği | 5 | - | 85 | % |
Elektrik ve Kablo Mekanik
| Parametreler | Değer |
|---|---|
| İşaret oranı (her şerit başına) | 25.78125 Gb/s ±100 ppm |
| Kablo çapı | 3 ± 0,2 mm |
| En az bükme yarıçapı | 30 mm (dinamik) |
| Uzunluk toleransı (50m uzunluk) | +1000 / -0 mm (50m ≤ uzunluk başına) |
| Kablo ceket rengi | Aqua |
Not: Tüm özellikler NVIDIA belgelerine dayanmaktadır. Kamuya açık olmayan değerler "Peki sipariş vermeden önce onaylayın" olarak işaretlenmiştir.
Seçim Kılavuzu: MFA1A00 Serisi
| Sipariş bölüm numarası | Veri oranı | Uzunluk | Uygulama |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | Ethernet |
| MFA1A00-C005 | 100GbE | 5m | Ethernet |
| MFA1A00-C010 | 100GbE | 10m | Ethernet |
| MFA1A00-C015 | 100GbE | 15 metre | Ethernet |
| MFA1A00-C030 | 100GbE | 30m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet (bu model) |
| MFA1A00-C100 | 100GbE | 100 metre. | Ethernet |
| InfiniBand EDR için, MFA1A00-Exxx serisini kullanın (örneğin, 50m için MFA1A00-E050) | |||
NVIDIA Aktif Optik Kabloların Avantajları
Enerji Verimliliği
Tipik olarak, büyük ölçekli dağıtımlarda işletme maliyetlerini azaltan, yeniden zamanlama etkinleştirilen uç başına 2.2W.
Sinyal bütünlüğü
Programlanabilir eşitleme ve CDR yeniden zamanlaması, daha uzun mesafelerde temiz iletimi ve zayıf PCB izlerini sağlar.
Dayanıklılık ve Güvenilirlik
100% üretim, kutu dışı performans için test edildi; sağlam bükme yarıçapı ve veri merkezi güvenliği için LSZH ceket.
Yönetim Görünürlüğü
Dijital Tanısal İzleme (DDM), gerçek zamanlı sıcaklık, voltaj, yanılsama akımı, TX / RX gücü sağlar.
Hizmet ve Destek
Teknoloji odaklı bir sağlayıcı olarak, Hong Kong Starsurge Group Co., Limited, satış öncesi uyumluluk doğrulama, özel uzunluk siparişleri (MOQ'ya tabi) dahil olmak üzere tam yaşam döngüsü desteği sunar.ve satış sonrası RMA hizmetleri. Teknik ekibimiz, sabit yazılım denetimleri, yeniden ayarlama yapılandırması ve mevcut ağınıza entegrasyon konusunda size yardımcı olabilir.hafıza haritası uygulama notları, ve uyum raporları).
Sıkça Sorulan Sorular
A: Evet, daha düşük bit oranlarında, yeniden zamanlamadan, ancak 100GbE için optimize edilmiştir.
A: C serisi (örneğin, C050) 100GbE Ethernet uygulamaları için belirtilmiştir.Protokolünüzle eşleşen bir kod kullanın..
C: Evet, QSFP28 modülü SFF-8665 spesifikasyonuna göre sıcak takılabilir.
A: Retiming, SFF-8636 I2C arayüzü aracılığıyla seçilebilir.
A: MOQ bölgeye göre değişir. Tek parça için, lütfen Starsurge satış ekibinden örnek kullanılabilirliği isteyin.
Önlemler ve Kullanım
- IEC 60825-1/2 ve 21 CFR 1040'a göre sınıf 1 lazer ürünü.
- Fiber hasarını ve optik kaybını önlemek için minimum bükme yarıçapını (30 mm) geçmeyin.
- Kurulum sırasında ESD'yi uygun bir şekilde kullanmayı sağlayın; bileklik kemeri veya yerleştirilmiş ekipman kullanın.
- Belirtilen durum sıcaklık aralığı (0°C'den 70°C'ye kadar) içinde çalıştırılır.
- Temizlik için, kuru tüylü bez kullanın; optik bağlantılarda sıvı çözücüler kullanmayın.
Starsurge Hakkında Güvendiğiniz Ortak
Hong Kong Starsurge Group Co., Limited, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. 2008 yılında kurulmuştur.Şirket, ağ anahtarları da dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet veriyor, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanları. Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, hükümet, sağlık,ÜretimŞirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunar.Müşteriye öncelik vererekStarsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmasına yardımcı olan güvenilir kaliteye, duyarlı hizmete ve özel çözümlere odaklanır.
Alıcı Kontrol Listesi
- Gerekli uzunluğu onaylayın (50m veya daha fazla)
- Değiştirme / NIC QSFP28 desteğini ve yeniden zamanlama yeteneğini doğrula
- Veri merkezinin koridorunun çalışma sıcaklık aralığını kontrol edin
- Uyumluluk için en son yazılım düzeltmesini iste
- LSZH ceketinin yerel yangın koduna uygun olduğunu doğrula.
