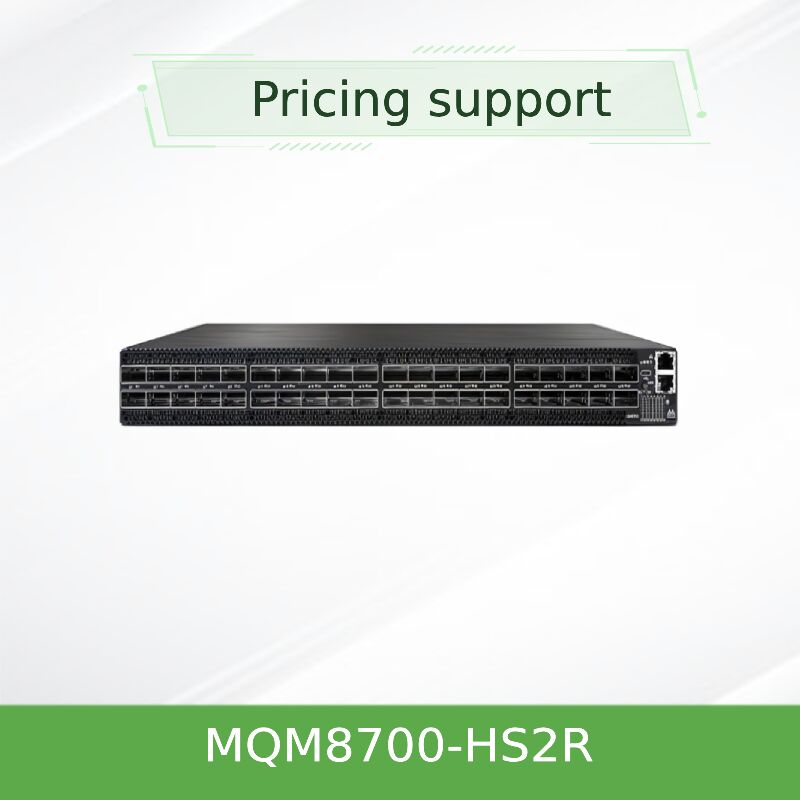

NVIDIA Quantum MQM8700-HS2R 200G InfiniBand Değiştiricisi.
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM8700-HS2R (920-9B110-00RH-0M0) |
| Belge: | MQM8700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MQM8700-HS2R | iletim hızı: | 10/100/1000Mbps |
|---|---|---|---|
| Limanlar: | ≧ 48 | İşlev: | LACP, istiflenebilir, VLAN desteği |
| Teknoloji: | İnfiniband | Anahtar Ramix: | 40 bloke etmeyen bağlantı noktası |
| Vurgulamak: | NVIDIA Quantum InfiniBand anahtarı 200G,40 portlu yönetilen ağ anahtarı 16Tb/s,Mellanox InfiniBand anahtarı C2P hava akışı |
||
Ürün Açıklaması
Yüksek performanslı sabit yapılandırma anahtarı, 16 Tb/s engelleme olmayan işlem hızıyla 200Gb/s'de 40 port (veya 100Gb/s'de 80 port) sağlayan, ağ içi hesaplama hızlandırması,ve ultra-düşük gecikme süresi HPC için özel olarak tasarlanmıştır, yapay zeka kümeleri ve hiper ölçekli veri merkezleri.
NVIDIA Quantum QM8700 serisi (MQM8700-HS2R dahil) AI, yüksek performanslı bilgisayar,ve bulut depolama ortamlarıKompakt bir 1U form faktöründe kırk 200Gb / s'ye kadar port ile, anahtar, 130 nanosaniye altında kesme gecikmesi ile 16 Tb / s toplu işlem hızını sunar.NVIDIA'nın ölçeklenebilir InfiniBand mimarisine inşa edilmiş, MQM8700-HS2R gömülü bir x86 çift çekirdekli işlemciye, entegre Alt Ağ Yöneticisine (en fazla 2.000 düğüm) ve NVIDIA SHARPTM teknolojisine destek sunar.Sunuculardan ağ dokusuna iletişimi boşaltarak kolektif operasyonları hızlandırmak.
Aşırı esneklik için tasarlanmış olan her 200Gb/s QSFP56 portu, yoğun üst raf dağıtımları için radix'i ikiye katlayarak iki bağımsız 100Gb/s portu olarak bölünebilir.MQM8700-HS2R varyantı (C2P hava akışı), MLNX-OS® çalışan tamamen yönetilen bir anahtar., basit out-of-the-box yönetimi, CLI, WebUI, SNMP ve JSON API'leri ile yüksek performanslı ağ arayan işletmeler için idealdir.
- Port başına 200Gb/s InfiniBandKırk QSFP56 portu, 200G veya 100G bölünmüş modları, engelleme olmayan mimariyi destekler.
- Ağ içi Bilgisayar HızlandırmasıNVIDIA SHARPTM teknolojisi, MPI, NCCL ve SHMEM iletişim zamanlarını büyüklük dereceleri ile azaltan anahtar içi veri toplamasını sağlar.
- Yüksek Radix & Split Kapasitesi40x 200G bağlantı noktalarını ek anahtarlar olmadan çift yoğunluklu topolojiler için 80x 100G bağlantı noktalarına dönüştürün.
- Gelişmiş tıkanıklık yönetimiSıcak noktaları ortadan kaldırmak ve etkili kumaş bant genişliğini en üst düzeye çıkarmak için uyarlanabilir yönlendirme, statik yönlendirme ve hizmet kalitesi (QoS).
- Entegre Alt Ağ YöneticisiKlüsteri hızlı bir şekilde yüklemek için 2 bin düğüme kadar desteği vardır.
- İhtiyaçsız ve Sıcak Değişilebilir PSU1 + 1 fazla güç, 80 Plus Altın sertifikalı, ENERGY STAR uyumlu, kısmi liman kullanımı için güç optimizasyonu ile.
- Kapsamlı YönetimCLI, WebUI, SNMP, JSON ve harici gelişmiş kumaş orkestrasyonu için isteğe bağlı UFMTM (MQM8790 varyantı).
- Geriye dönük uyumlu- Önceki InfiniBand nesilleri (EDR, FDR) ile sorunsuz birliktelik.
Sadece paketleri ileriye gönderen geleneksel anahtarların aksine, NVIDIA Quantum anahtarları ölçeklenebilir hiyerarşik toplama ve azaltma protokolü (SHARP) motorlarını doğrudan silikonda yerleştirir.Değiştiriciden geçen veriler işlenebilir , azaltılmış veya yayınlanmıştır. Bu, tümüyle azaltmak, bariyer ve yayın gibi toplu işlemleri çarpıcı bir şekilde hızlandırır.derin öğrenme çerçeveleri için kritik olan (TensorFlow, NCCL üzerinden PyTorch) ve MPI tabanlı HPC simülasyonları.uygulamanın gerçek işlenmesi için hesaplama kaynaklarını serbest bırakmak.
MQM8700-HS2R ayrıca, birden fazla yol üzerindeki trafiği otomatik olarak dengeleyen uyarlanabilir yönlendirme ve tıkanıklık kontrolü algoritmalarını da destekler.Yüksek tartışma altında bile yakın hat hızı verimi sağlamak.
- Yapay zeka ve makine öğrenimi kümeleriNCCL hızlandırması için SHARP ile 200G bağlantısı gerektiren büyük ölçekli GPU tabanlı sistemler (NVIDIA DGX, HGX).
- Yüksek Performanslı Bilgisayar (HPC)Araştırma laboratuvarları, ulusal laboratuvarlar ve üniversiteler MPI iş yükleri, hava simülasyonu ve hesaplama sıvı dinamiklerini yürütüyor.
- Hiperskala ve Bulut Veri MerkezleriFat-tree, DragonFly + ve ölçeklenebilir, yüksek bölünme bant genişliği kumaşları için çok boyutlu torus topolojileri.
- Kurumsal ve Finansal Hizmetler¢ Çok düşük gecikme işlem platformu ve öngörülebilir ağ performansı gerektiren veritabanı hızlandırması.
- Rafın Üstü (ToR) ve Sıra SonuDökme port yeteneğini kullanarak sunucu başına 100Gb/s çift yoğunluklu bağlantı.

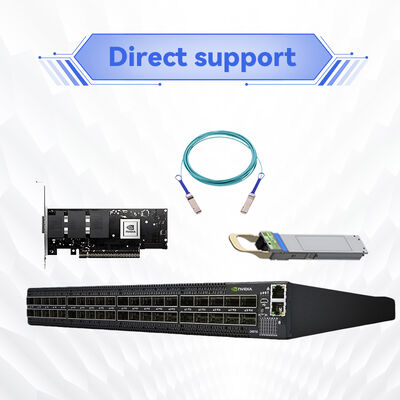

QM8700 serisi, hem InfiniBand hem de karışık kumaşları destekleyen NVIDIA ConnectX‐6, ConnectX‐7 ve BlueField DPU adaptörleriyle sorunsuz bir şekilde çalışır.Önceki InfiniBand hızlarıyla geriye dönük uyumludur (EDR 100Gb / s, FDR 56Gb/s). Mevcut NVIDIA Quantum kumaş anahtarları ile tamamen birlikte çalışır ve telemetri ve öngörücü izleme için birleşik kumaş yöneticisi (UFM) aracılığıyla yönetilir.İşletim sistemi desteği, ana Linux dağıtımlarını (RHEL) içerir, Ubuntu, Rocky Linux) ve NVIDIA sertifikalı GPU sunucuları.
| Parametreler | Ayrıntılar |
|---|---|
| Model Numarası | MQM8700-HS2R |
| Limanlar ve Hız | 40 QSFP56 bağlantı noktası; her bağlantı noktası için 200Gb/s'ye kadar; 100Gb/s'lik 80 bağlantı noktasına bölünür |
| Toplam Çıkarım | 16 Tb/s engelleme |
| Gecikme Değiştirme | < 130ns (kesme) |
| Yönetim | Tamamen yönetilen, on-board x86 çift çekirdekli CPU (Broadwell ComEx D‐1508 2.2GHz), 8GB sistem belleği; MLNX‐OS, CLI, WebUI, SNMP, JSON, Subnet Manager entegre |

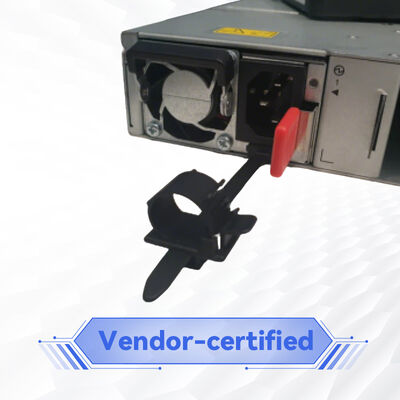

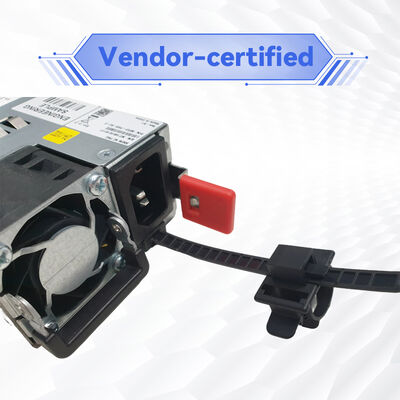

| Güç kaynağı | 1+1 fazladan sıcak değiştirilebilir, 100‐127VAC / 200‐240VAC, 80 Plus Altın, ENERGY STAR |
| Hava akışı | C2P (güçten bağlantıya) MQM8700-HS2R, standart derinlik |
| Boyutlar (HxWxD) | 1.7 x 17 x 23.2 inç (43.6 x 433.2 x 590.6 mm), 1U |
| Ağırlık | 2 PSU ile: 12.48 kg / 27.5 lbs |
| Çalışma sıcaklığı | 0°C - 40°C |
| Sertifikalar | CE, FCC, VCCI, ICES, RCMS, RoHS uyumlu |
| Garanti | 1 yıllık sınırlı donanım garantisi (uzantılabilir seçenekler mevcut) |
| Sipariş edilebilir parça numarası (OPN) | Açıklama | Hava akışı | Yönetim |
|---|---|---|---|
| MQM8700-HS2R | NVIDIA Quantum 200Gb/s InfiniBand anahtarı, 40 QSFP56, çift AC PSU, x86 çift çekirdek, standart derinlik, C2P hava akışı, ray kit | C2P (Power to Port) | Yönetilen (MLNX-OS) |
| MQM8700-HS2F | Yukarıdaki gibi ama P2C hava akışı (port-to-power) | P2C | Yönetilen |
| MQM8790-HS2F | Yönetilmeyen varyant, P2C hava akışı, UFM dış yönetimi için uygundur | P2C | Dış yönetim (UFM hazır) |
| MQM8790-HS2R | C2P hava akışı yönetilmiyor | C2P | Dış yönetim |
Not: Bölünmüş kabloları kullanan yüksek yoğunluklu 100G dağıtımları için, yönetilen ve yönetilmeyen SKU'lar aynı port esnekliğini sağlar.Entegre alt ağ yönetimi ve C2P hava akışı yapılandırması ile tam işletim sistemi erişimi için MQM8700‐HS2R'yi seçin.
- Üstün ROIDoppel yoğunluklu 100G port kapasitesi ve büyük kumaşlar için daha düşük anahtar sayısıyla sermaye harcamalarını azaltmak.
- Enerji verimliliğiLiman kullanımına dayalı dinamik güç ölçeklendirilmesi, işletme maliyetlerini düşürür.
- SHARPTM HızlandırmaEv sahibi CPU döngülerini tüketmeden 10 kat daha hızlı kolektif iletişim.
- Basitleştirilmiş YönetimOn-board Subnet Manager, 2000 düğümüne kadar kümeler için harici SM sunucularına olan ihtiyacı ortadan kaldırır.
- Ölçeklenebilir TopolojilerFat Tree, DragonFly+ ve Torus'un geleceğe dayanıklı veri merkezi büyümesi için yerel desteği.
- Kanıtlanmış EkosistemNVIDIA toplu yazılım yığını ve 24/7 ortak desteği ile desteklenmektedir.
Starsurge Group, satış öncesi mimari danışmanlık, kavram kanıtlaması testi ve küresel lojistik de dahil olmak üzere NVIDIA Quantum anahtarları için son-son yaşam döngüsü hizmetleri sunar.Deneyimli teknik ekibimiz uzaktan sorun giderme sunuyor, firmware güncellemeleri ve RMA koordinasyonu. Garanti uzatma seçenekleri ve talep üzerine 24x7 öncelik desteği mevcuttur. EMEA, Amerika,ve APAC bölgelerinde görev kritik dağıtımlar için hızlı yanıt sağlar.
- Çevre çalışma sıcaklığının 0°C ile 40°C arasında kalmasını sağlamak; rafın uygun havalandırılmasını sağlamak.
- Sadece NVIDIA uyumluluk kılavuzunda listelenen kalifiye QSFP56 optik veya DAC kablolarını kullanın.
- Hava akışı yönü: MQM8700-HS2R C2P kullanır (güç-port) confir your rack cooling scheme matches C2P airflow.
- Güç kaynağı uygun AC voltajına (100-240VAC) topraklama ile bağlanmalıdır.
- Firmware güncellemeleri: MLNX-OS üzerinden yükseltmeden önce her zaman yedekleme yapılandırması.
- Ağırlık ~ 12.5kg iki PSU ile
Hong Kong Starsurge Group Co., Limited, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. 2008 yılında kurulmuştur,Şirket, ağ anahtarları da dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet veriyorDeneyimli bir satış ve teknik ekibinin desteğiyle Starsurge, hükümet, sağlık,Üretim, eğitim, finans ve girişim.
Müşteriye öncelik veren bir yaklaşımla, Starsurge güvenilir kaliteye, duyarlı hizmete ve özel çözümlere odaklanır.özel yazılım geliştirme, ve çok dilli destek ̇ müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmasına yardımcı olmak.
| Bileşen | Desteklenen Modeller / Tipler |
|---|---|
| Adaptörler | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kablolar ve Optik | QSFP56 DAC (pasif 3 metreye kadar, aktif 5 metreye kadar), AOC, optik alıcılar (SR4, LR4) |
| İşletim Sistemleri | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), InfiniBand yığını ile Windows Server |
| Yönetim Platformu | MLNX-OS, NVIDIA UFM, SNMP ihracatçısı üzerinden Prometheus/Grafana |
| Topoloji Desteği | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- Hava akışının yönünü doğrulayın: MQM8700-HS2R C2P kullanır (güçten bağlantıya) ‡ raf soğutma uyumluluğunu doğrulayın.
- Gerekli port hızını (200G native veya 100G break-out) ve kablo montaj türünü doğrulayın.
- Güç girişini kontrol edin: C13/C14 konektörleri ile çift redundant AC.
- Rack derinliğinin 23,2 inç (standart derinlik) desteklediğinden emin olun.
- Alt Ağ Yöneticisi için Plan: On-board SM 2000 düğüme kadar kapsar; daha büyük kümeler ek SM örneklerine ihtiyaç duyabilir.
- Gelişmiş özellikler için yazılım lisans gereksinimlerini doğrulayın (UFM isteğe bağlı).
