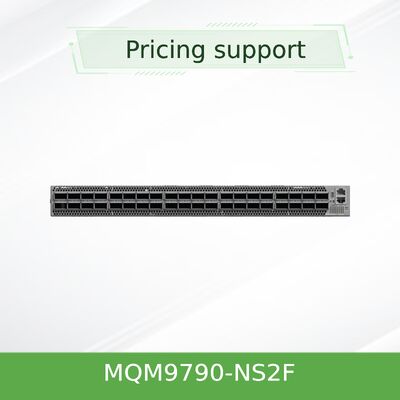

MQM9790-NS2F 64 Bağlantı Noktalı 400Gb/s InfiniBand Akıllı Anahtar
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Belge: | MQM9700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Başvuru: | Sunucu | Durum: | Yeni ve orijinal |
|---|---|---|---|
| Toplam bant genişliği: | 51.2 TB/s Çift Yönlü | Yönetmek: | CLI, WebUI, SNMP, JSON Desteği ile MLNX-OS |
| İsim: | MQM9790-NS2F InfiniBand Mellanox Ağ Anahtarı, NDR 400G InfiniBand Akıllı Anahtarlarla Veri Merkezler | Anahtar kelime: | melanox 400g anahtarı |
Ürün Açıklaması
Yönetilmeyen NDR Anahtar | 51,2 Tb/s Toplam Verim | Harici Alt Ağ Yönetimi İçin
Aşırı ölçekli yapay zeka, Yüksek Performanslı Hesaplama (HPC) ve büyük ölçekli veri merkezleri için tasarlanmıştır. MQM9790-NS2F, kompakt bir 1U kasada 64 adet engelsiz 400Gb/s InfiniBand bağlantı noktası sunarak, SHARPv3 ağ içi hesaplama ile esnek topolojilere ve devasa ölçeklenebilirliğe olanak tanır.
Hong Kong Starsurge Group, harici alt ağ yönetimi (örneğin, NVIDIA UFM) gerektiren müşteriler için tasarlanmış yüksek performanslı, yönetilmeyen bir 400Gb/s InfiniBand anahtarı olan NVIDIA Quantum-2 MQM9790-NS2F'yi sunar. QM9700 serisinin bir parçası olan bu anahtar, 64* 400Gb/s bağlantıyı (veya bölünmüş teknoloji aracılığıyla 200Gb/s'de 128 adede kadar bağlantı noktasını) destekleyen 32 adet OSFP bağlantı noktası sağlar. Saniyede 51,2 terabit çift yönlü verim ve saniyede 66,5 milyardan fazla paket kapasitesi ile MQM9790-NS2F, düşük gecikme süresi ve kayıpsız ağ gerektiren araştırma kurumları, finans, üretim ve kurumsal yapay zeka kümeleri için idealdir.
- Eşi Görülmemiş Bağlantı Noktası Yoğunluğu: 1U'da 64 adet 400Gb/s NDR InfiniBand bağlantı noktası, engelsiz mimari.
- Çift Yoğunluklu 200Gb/s Modu: Yaprak-omurga topolojileri için TCO'yu azaltan NVIDIA bağlantı noktası bölme teknolojisini kullanarak 200Gb/s'de 128 adede kadar bağlantı noktasını destekler.
- Ağ İçi Hesaplama: SHARPv3 (Ölçeklenebilir Hiyerarşik Toplama ve İndirgeme Protokolü), önceki nesle göre 32 kat daha yüksek yapay zeka hızlandırması sağlar.
- Gelişmiş Ağ Hizmetleri: RDMA, uyarlanabilir yönlendirme, tıkanıklık kontrolü, geliştirilmiş VL eşlemesi ve kendi kendini iyileştiren ağ yetenekleri.
- Yönetilmeyen Model: Harici Alt Ağ Yöneticisi (UFM veya başka bir cihazdaki yerleşik SM) için tasarlanmıştır — büyük ağlar için maksimum esneklik.
- Soğutma ve Yedeklilik: Önden arkaya (P2C) hava akışı, 1+1 yedekli, çalışırken değiştirilebilir güç kaynakları ve çalışırken değiştirilebilir fanlar.
- Geriye Dönük Uyumlu: Önceki InfiniBand nesillerini (HDR, EDR, FDR) destekler.
NVIDIA Quantum-2 ASIC üzerine kurulu MQM9790-NS2F, en son teknoloji 400Gb/s SerDes teknolojisinden yararlanır. Düşük CPU yükü ve yüksek verim için Uzaktan Doğrudan Bellek Erişimi (RDMA), ağ sıcak noktalarından kaçınmak için uyarlanabilir yönlendirme ve MPI ve yapay zeka çerçevelerindeki toplu işlemleri önemli ölçüde hızlandıran ağ içi indirmeler için NVIDIA SHARPv3'ü içerir. Anahtar ayrıca, kritik iş yükleri için performansı garanti etmek üzere gelişmiş tıkanıklık kontrolü ve geliştirilmiş QoS içerir.
Fat Tree, SlimFly, DragonFly+ ve çok boyutlu Torus dahil olmak üzere birden çok topolojiyi destekleyen MQM9790-NS2F, mimarların yeni nesil süper hesaplama için uygun maliyetli, yüksek oranda dirençli ağlar oluşturmalarını sağlar.
- Yapay Zeka ve Makine Öğrenmesi Kümeleri: Büyük dil modeli eğitimi ve çıkarımı için yüksek hızlı GPU ara bağlantıları.
- Yüksek Performanslı Hesaplama (HPC): Araştırma simülasyonları, hava modelleme, genomik ve kuantum hesaplama laboratuvarları.
- Büyük Ölçekli Veri Merkezleri: Yoğun doğu-batı trafiği olan omurga-yaprak mimarileri.
- Kurumsal Bulut ve Finans: Düşük gecikmeli işlem sistemleri ve gerçek zamanlı analizler.
- Devlet ve Eğitim: Deterministik performans gerektiren ulusal laboratuvarlar, üniversite süper hesaplama merkezleri.

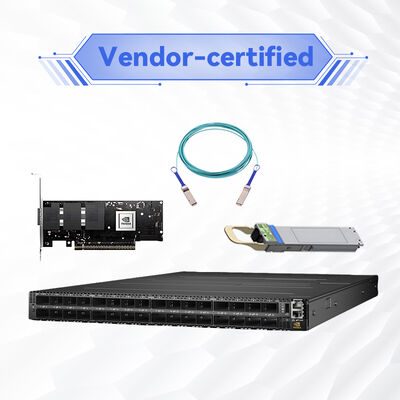

NVIDIA InfiniBand ekosistemiyle tam birlikte çalışabilir: ConnectX-6/7 adaptörleri, LinkX kabloları ve Quantum-2 serisi anahtarlar. HDR, EDR ve FDR cihazlarıyla geriye dönük uyumludur. Uygun sürücülerle başlıca Linux dağıtımlarını (RHEL, Ubuntu, Rocky Linux) ve Windows Server'ı destekler. Yönetilmeyen işlem, harici bir Alt Ağ Yöneticisi (örneğin, bir sunucuda çalışan NVIDIA UFM veya OpenSM) gerektirir.
| Parametre | Özellik |
|---|---|
| Bağlantı Noktaları | 64 adet 400Gb/s InfiniBand (NDR) veya 128 adet 200Gb/s bağlantı noktasını destekleyen 32 adet OSFP konektörü |
| Toplam Verim | 51,2 Tb/s çift yönlü, engelsiz |
| Paket İletme Kapasitesi | Saniyede 66,5 milyardan fazla paket (BPPS) |
| Yönetim Türü | Yönetilmeyen (harici Alt Ağ Yöneticisi gerektirir) |
| CPU ve Bellek | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Güç Kaynağı | 1+1 yedekli, çalışırken değiştirilebilir, 200-240Vac, 80 Plus Gold, ENERGY STAR sertifikalı |

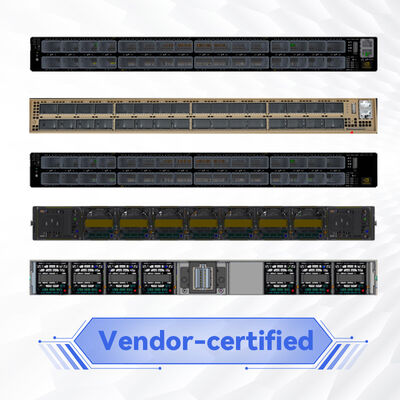

| Soğutma | Önden arkaya hava akışı (P2C), çalışırken değiştirilebilir fan üniteleri |
| Boyutlar (YxGxD) | 1,7 inç (43,6 mm) x 17,0 inç (438 mm) x 26,0 inç (660,4 mm) |
| Ağırlık | 14,5 kg (yaklaşık) |
| Çalışma Sıcaklığı | 0°C ila 40°C |
| Nem (Çalışma) | %10 ila %85 yoğuşmasız |
| Mevzuat Uyumluluğu | CE, FCC, VCCI, RoHS, CB, cTUVus, CU |
| Garanti | 1 yıl standart (uzatılmış seçenekler mevcut) |
| Sipariş Edilebilir Parça Numarası (OPN) | Açıklama | Hava Akışı | Yönetim |
|---|---|---|---|
| MQM9700-NS2F | 64 bağlantı noktası 400Gb/s, yönetilen | P2C (güçten konektöre) | Yerleşik Alt Ağ Yöneticisi |
| MQM9700-NS2R | 64 bağlantı noktası 400Gb/s, yönetilen | C2P (konektörden güce) | Yerleşik Alt Ağ Yöneticisi |
| MQM9790-NS2F | 64 bağlantı noktası 400Gb/s, yönetilmeyen | P2C (ileri) | Harici Alt Ağ Yöneticisi gerekli |
| MQM9790-NS2R | 64 bağlantı noktası 400Gb/s, yönetilmeyen | C2P (ters) | Harici Alt Ağ Yöneticisi gerekli |
P2C hava akışı (önden arkaya) için soğuk koridor güç kaynağı tarafındadır. Sipariş vermeden önce veri merkezinizin soğutma düzenini onaylayın.
- Maliyet Etkin Yönetilmeyen İşlem: Merkezi bir harici Alt Ağ Yöneticisinin (UFM) anahtar başına maliyeti azalttığı daha büyük dağıtımlar için idealdir.
- 1U'da En Yüksek Radix: 64x 400G bağlantı noktası, anahtar katmanlarını en aza indirir, gecikmeyi azaltır ve kablolamayı basitleştirir.
- Enerji Verimli: Gold+ güç kaynakları ve akıllı fan kontrolü, işletme giderlerini azaltır.
- Esnek Kablolama: OSFP konektörleri, aktif fiber dahil pasif/aktif bakır ve optik kabloları destekler.
- Geleceğe Hazır Ölçeklenebilirlik: SHARPv3 ve uyarlanabilir yönlendirme desteği, yeni nesil yapay zeka çerçeveleri için yatırım koruması sağlar.
Hong Kong Starsurge Group, satış öncesi danışmanlık, entegrasyon hizmetleri ve küresel lojistik dahil uçtan uca destek sağlar. Teknik ekibimiz dağıtım yardımı, RMA hizmetleri ve uzatılmış garanti seçenekleri sunar. Toplu siparişler için özelleştirilmiş kablolama ve yapılandırma doğrulama sunuyoruz. APAC, EMEA ve Amerika bölgeleri için çok dilli destek mevcuttur.
MQM9790-NS2F, UFM veya OpenSM gibi harici bir SM gerektiren yönetilmeyen bir anahtardır (yerleşik Alt Ağ Yöneticisi yok). MQM9700 serisi, kutudan çıktığı anda 2.000 düğüme kadar yerleşik bir SM içerir. Donanım performansı ve bağlantı noktası özellikleri aynıdır.
Evet, NVIDIA bağlantı noktası bölme teknolojisi, her 400Gb/s bağlantı noktasının iki adet 200Gb/s bağlantı noktası olarak çalışmasına izin vererek etkili bir şekilde 128 adet 200Gb/s bağlantı noktası sağlar.
OSFP konektörleri: pasif/aktif bakır kablolar, aktif fiber kablolar ve optik modüller. 400G NDR için NVIDIA LinkX kablolarını veya eşdeğerlerini kullanın.
Evet, Quantum-2 serisi, uygun kablolar ve adaptörlerle HDR, EDR ve FDR hızlarını destekleyerek sorunsuz geçiş sağlar.
Teslim süresi stoğa göre değişiklik gösterir. Bölgenize yönelik mevcut stok ve nakliye seçenekleri için lütfen Starsurge satış ekibiyle iletişime geçin.
• Doğru hava akışı yönünün (P2C) rafınızın soğuk/sıcak koridoruyla eşleştiğinden emin olun.
• Sinyal bütünlüğünü korumak için yalnızca NVIDIA onaylı optik modülleri ve kabloları kullanın.
• Yönetilmeyen anahtarlar için ağda işlevsel bir harici Alt Ağ Yöneticisi bulunmalıdır.
• 3050m'ye kadar çalışma rakımı; sıcaklık 40°C'yi aşmamalıdır.
• NVIDIA tarafından kamuya açık olarak doğrulanmamış özellikler işaretlenmiş olabilir: Sipariş vermeden önce lütfen satış ekibiyle onaylayın.
2008 yılında kurulan Starsurge, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. Dünya çapında devlet, sağlık, üretim, eğitim, finans ve kurumsal müşterilere hizmet vermekteyiz. Deneyimli bir teknik ve satış ekibiyle Starsurge, IoT çözümleri, özel yazılım geliştirme ve küresel lojistik dahil olmak üzere özel ağ altyapısı sunar. Müşteri odaklı yaklaşımımız, güvenilir kalite, duyarlı hizmet ve ölçeklenebilir ağ tasarımları sağlar. Önde gelen markalar için yetkili bir kanal ortağı olarak, en son teknolojiyi gerçek dünya dağıtım başarılarıyla birleştiriyoruz.
Teklif İste →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBand adaptörleri
• NVIDIA Quantum-2 QM9700/9790 serisi anahtarlar
• LinkX OSFP kabloları (3m'ye kadar pasif bakır, 500m'ye kadar aktif optik)
• Yazılım: MLNX-OS (yönetilen modellerde); harici Alt Ağ Yöneticisi: UFM 3.x / OpenSM
• İşletim sistemleri: RHEL 8/9, Ubuntu 20.04/22.04, Mellanox WinOF-2 ile Windows Server 2022
✓ Gerekli hava akışı yönünü (P2C önden arkaya) rafınızla eşleştiğini doğrulayın.
✓ Bir harici Alt Ağ Yöneticisi çözümünüzün (donanım veya sanal cihaz) olduğundan emin olun.
✓ Kablolamayı planlayın: 400G OSFP'den OSFP'ye veya 2x200G bölme kablolarına.
✓ Güç girişini onaylayın: 200-240Vac yedekli beslemelerle.
✓ Büyük ölçekli dağıtımlar için Starsurge mühendislerinden bir topoloji tasarım incelemesi isteyin.
