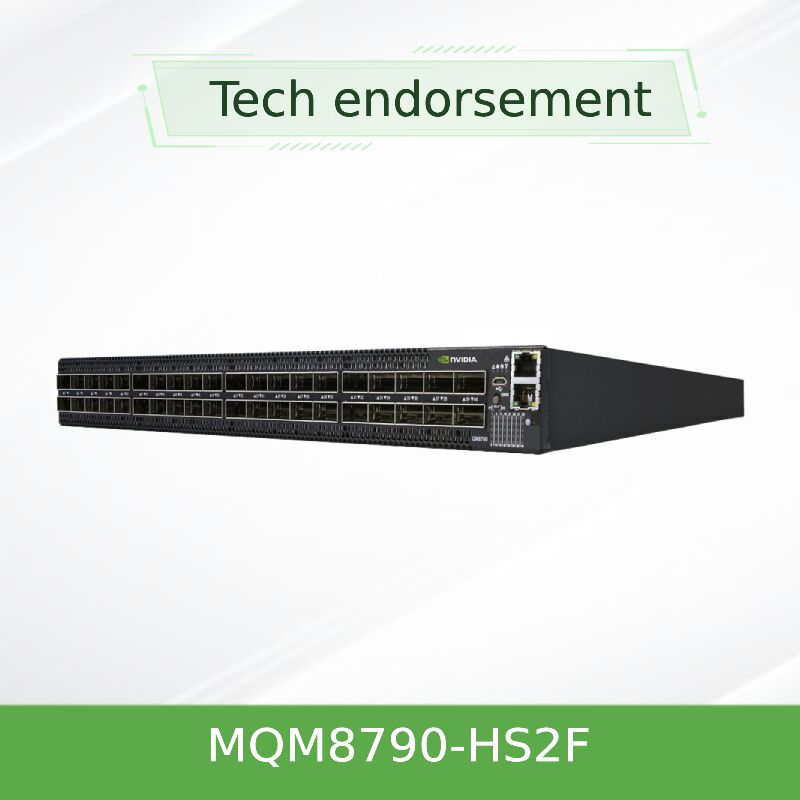

NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Anahtarı Yönetilmeyen 40-Port 16Tb/s P2C Hava Akışı UFM Hazır
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Belge: | MQM8700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Modeli: | MQM8790-HS2F (920-9B110-00FH-0D0) | Başvuru: | Sunucu |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Uplink bağlantısı: | 200 Gb/sn |
| Çalışma Sıcaklığı: | 0°C ila 40°C (32°F ila 104°F) | Tanım: | 40 portlu 200g infiniband anahtarı, çift güç kaynakları |
| Vurgulamak: | NVIDIA Quantum 200G InfiniBand anahtarı,40-port yönetilmeyen InfiniBand anahtarı,16Tb/s P2C hava akışlı ağ anahtarı |
||
Ürün Açıklaması
Yüksek performanslı, sabit yapılandırmalı, yönetilmeyen anahtar, 16 Tb/s engellenmeyen işlem hacmi, ağ içi bilgi işlem hızlandırma ve ultra düşük gecikme süresi ile 40 adet 200Gb/s (veya 80 adet 100Gb/s) bağlantı noktası sunar — HPC, AI kümeleri ve büyük ölçekli veri merkezleri için özel olarak tasarlanmıştır. NVIDIA UFM™ platformu aracılığıyla harici yönetim için tasarlanmıştır.
NVIDIA Quantum MQM8790-HS2F, merkezi kumaş yönetiminin tercih edildiği büyük ölçekli veri merkezi dağıtımları için tasarlanmış yönetilmeyen bir 200G InfiniBand akıllı anahtardır. NVIDIA Quantum QM8700 serisinin bir parçası olan bu anahtar, kompakt bir 1U form faktöründe 16 Tb/s toplu engellenmeyen işlem hacmi ve 130ns altı kesme gecikmesi ile kırk adet 200Gb/s bağlantı noktası sunar. Yönetilen muadillerinin aksine, MQM8790-HS2F, NVIDIA Unified Fabric Manager (UFM™) aracılığıyla harici yönetim için optimize edilmiştir ve veri merkezi operatörlerinin büyük ölçekte modern veri merkezi kumaşlarını verimli bir şekilde sağlamasına, izlemesine, sorun gidermesine ve bakımını yapmasına olanak tanır.
Her 200Gb/s QSFP56 bağlantı noktası, iki bağımsız 100Gb/s bağlantı noktasına bölünebilir ve 100Gb/s bağlantı yoğunluğunu ikiye katlayarak 80 adede kadar bağlantı noktası sağlar — çift yoğunluklu raf üstü dağıtımlar için idealdir. MQM8790-HS2F, P2C (bağlantı noktasından güce) hava akışı, çift yedekli güç kaynakları ve NVIDIA SHARP™ ağ içi bilgi işlem hızlandırması için tam destek sunar.
- Bağlantı Noktası Başına 200Gb/s InfiniBand – 200G veya 100G bölme modlarını destekleyen kırk adet QSFP56 bağlantı noktası, engellenmeyen mimari.
- Harici Kontrol İçin Yönetilmeyen SKU – Yerleşik Alt Ağ Yöneticisi yok; NVIDIA UFM™ platformu aracılığıyla merkezi yönetim için tasarlanmıştır.
- Ağ İçi Bilgi İşlem Hızlandırma – NVIDIA SHARP™ teknolojisi, anahtar içi veri toplama sağlayarak MPI, NCCL ve SHMEM iletişim süresini kat kat azaltır.
- Yüksek Radix ve Bölme Yeteneği – Ek anahtarlar olmadan çift yoğunluklu topolojiler için 40x 200G bağlantı noktasını 80x 100G bağlantı noktasına dönüştürün.
- Gelişmiş Tıkanıklık Yönetimi – Etkin kumaş bant genişliğini en üst düzeye çıkarmak ve sıcak noktaları ortadan kaldırmak için uyarlanabilir yönlendirme, statik yönlendirme ve hizmet kalitesi (QoS).

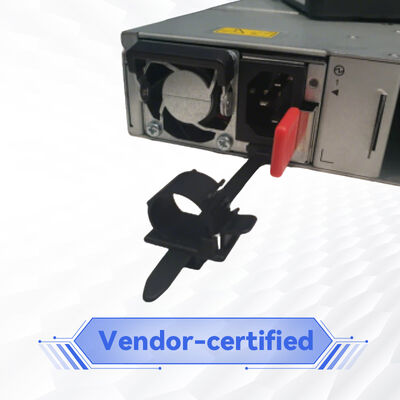

- Yedekli ve Çalışırken Değiştirilebilir PSU – 1+1 yedekli güç, 80 Plus Gold sertifikalı, ENERGY STAR uyumlu, kısmi bağlantı noktası kullanımında güç optimizasyonu.
- UFM Hazır – Gelişmiş telemetri, tahmine dayalı analiz ve otomatik kumaş orkestrasyonu için NVIDIA Unified Fabric Manager ile sorunsuz entegrasyon.
- Geriye Dönük Uyumlu – Önceki InfiniBand nesilleriyle (EDR, FDR) sorunsuz birlikte çalışabilirlik.
NVIDIA Quantum anahtarları, ölçeklenebilir hiyerarşik toplama ve azaltma protokolü (SHARP) motorlarını doğrudan silikon içine yerleştirir. Anahtardan geçen veriler, sunucu uç noktalarına birden çok gidiş-dönüş yapmadan işlenebilir — toplanabilir, azaltılabilir veya yayınlanabilir. Bu, derin öğrenme çerçeveleri (NCCL aracılığıyla TensorFlow, PyTorch) ve MPI tabanlı HPC simülasyonları için kritik olan tüm-azaltma, bariyer ve yayın gibi toplu işlemleri önemli ölçüde hızlandırır. Sonuç, iletişim yoğun iş yükleri için 10 kata kadar performans artışı ve CPU yükünün azalmasıdır, bu da gerçek uygulama işlemesi için hesaplama kaynaklarını serbest bırakır.
MQM8790-HS2F ayrıca, trafiği birden çok yol arasında otomatik olarak dengeleyen uyarlanabilir yönlendirme ve tıkanıklık kontrol algoritmalarını destekleyerek yüksek rekabet altında bile hat içi hızına yakın işlem hacmi sunar.
- Büyük Ölçekli AI ve ML Kümeleri – Yüzlerce veya binlerce düğümde merkezi kumaş yönetimi ve telemetri gerektiren GPU tabanlı sistemler.
- Yüksek Performanslı Bilgi İşlem (HPC) – Harici kumaş yöneticilerinin gelişmiş izleme ve otomasyon sağladığı araştırma laboratuvarları, ulusal laboratuvarlar ve üniversiteler.
- Büyük Ölçekli Veri MerkezleriMaksimum verimlilik için UFM aracılığıyla yönetilen Fat-tree, DragonFly+ ve çok boyutlu torus topolojileri.
- Kurumsal ve Bulut Hizmet Sağlayıcıları – Birden çok anahtar kumaşı arasında birleşik kontrol düzlemi gerektiren ortamlar.
- Raf Üstü (ToR) Merkezi Yönetim ile – Kumaş genelinde görünürlük ile sunucu başına çift yoğunluklu 100Gb/s bağlantı.

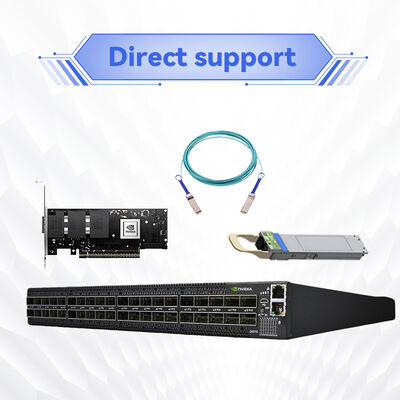

MQM8790-HS2F, NVIDIA ConnectX-6, ConnectX-7 ve BlueField DPU adaptörleriyle sorunsuz çalışır, hem InfiniBand hem de karma kumaşları destekler. Önceki InfiniBand hızlarıyla (EDR 100Gb/s, FDR 56Gb/s) geriye dönük uyumludur. Mevcut NVIDIA Quantum kumaş anahtarlarıyla tam birlikte çalışabilir. Yönetim için anahtar, kapsamlı kumaş sağlama, izleme ve tahmine dayalı sorun giderme sağlayan NVIDIA Unified Fabric Manager (UFM) platformu aracılığıyla kontrol edilecek şekilde tasarlanmıştır. İşletim sistemi desteği, büyük Linux dağıtımlarını (RHEL, Ubuntu, Rocky Linux) ve NVIDIA sertifikalı GPU sunucularını içerir.
| Parametre | Detay |
|---|---|
| Model Numarası | MQM8790-HS2F |
| Bağlantı Noktaları ve Hız | 40 adet QSFP56 bağlantı noktası; bağlantı noktası başına 200Gb/s'ye kadar; 100Gb/s'lik 80 bağlantı noktasına bölmeyi destekler |
| Toplu İşlem Hacmi | 16 Tb/s engellenmeyen |
| Anahtarlama Gecikmesi | < 130ns (kesme) |
| Yönetim | Yönetilmeyen — NVIDIA UFM™ aracılığıyla harici yönetim; yerleşik x86 çift çekirdekli CPU (Broadwell ComEx D-1508 2.2GHz), 8GB sistem belleği |
| Güç Kaynağı | 1+1 yedekli çalışırken değiştirilebilir, 100-127VAC / 200-240VAC, 80 Plus Gold, ENERGY STAR |
| Hava Akışı | P2C (bağlantı noktasından güce) — MQM8790-HS2F, standart derinlik |
| Boyutlar (YxGxD) | 1.7 x 17 x 23.2 inç (43.6 x 433.2 x 590.6 mm), 1U |
| Ağırlık | 2 PSU ile: 12.48 kg / 27.5 lbs |
| Çalışma Sıcaklığı | 0°C ila 40°C |
| Sertifikalar | CE, FCC, VCCI, ICES, RCMS, RoHS uyumlu |
| Garanti | 1 yıl sınırlı donanım garantisi (uzatılabilir seçenekler mevcuttur) |
| Sipariş Edilebilir Parça Numarası (OPN) | Açıklama | Hava Akışı | Yönetim |
|---|---|---|---|
| MQM8790-HS2F | NVIDIA Quantum 200Gb/s InfiniBand anahtarı, 40 QSFP56, çift AC PSU, x86 çift çekirdekli, standart derinlik, P2C hava akışı, raf kiti | P2C (Bağlantı Noktasından Güce) | Yönetilmeyen (UFM hazır) |
| MQM8790-HS2R | Yukarıdakilerle aynı ancak C2P hava akışı (güçten bağlantı noktasına) | C2P | Yönetilmeyen (UFM hazır) |
| MQM8700-HS2F | Yönetilen varyant, P2C hava akışı, yerleşik Alt Ağ Yöneticisi, MLNX-OS | P2C | Yönetilen (MLNX-OS) |
| MQM8700-HS2R | Yönetilen varyant, C2P hava akışı, yerleşik Alt Ağ Yöneticisi, MLNX-OS | C2P | Yönetilen (MLNX-OS) |
Yüzlerce veya binlerce anahtar arasında merkezi kumaş yönetimi gerektiren ortamlar için MQM8790-HS2F, NVIDIA UFM orkestrasyonu için optimize edilmiş, uygun maliyetli, yönetilmeyen bir yapı taşı sunar.
- Merkezi Kumaş Yönetimi – Tüm kumaş genelinde birleşik görünürlük, otomasyon ve tahmine dayalı analiz için NVIDIA UFM'den yararlanın.
- Üstün Yatırım Getirisi – Çift yoğunluklu 100G bağlantı noktası kapasitesi ve büyük kumaşlar için daha az anahtar sayısı ile sermaye harcamalarını azaltın.
- Enerji Verimli – Bağlantı noktası kullanımına göre dinamik güç ölçeklendirme, işletme maliyetlerini düşürür.
- SHARP™ Hızlandırma – Ana bilgisayar CPU döngülerini tüketmeden 10 kata kadar daha hızlı toplu iletişim.
- Ölçeklenebilir Topolojiler – Veri merkezi büyümesini geleceğe hazırlamak için Fat Tree, DragonFly+ ve Torus için yerel destek.
- Kanıtlanmış Ekosistem – NVIDIA kümülatif yazılım yığını ve 7/24 ortak destek ile desteklenir.
Starsurge Group, satış öncesi mimari danışmanlığı, konsept kanıtlama testleri ve küresel lojistik dahil olmak üzere NVIDIA Quantum anahtarları için uçtan uca yaşam döngüsü hizmetleri sunar. Deneyimli teknik ekibimiz uzaktan sorun giderme, firmware yükseltmeleri ve RMA koordinasyonu sunar. UFM dağıtımları için platform yapılandırması ve entegrasyonu için profesyonel hizmetler sunuyoruz. Garanti uzatma seçenekleri ve 7/24 öncelikli destek talep üzerine mevcuttur. EMEA, Amerika ve APAC bölgeleri için çok dilli destek, kritik öneme sahip dağıtımlar için hızlı yanıt sağlar.
C: MQM8790-HS2F, NVIDIA UFM aracılığıyla harici yönetim için tasarlanmış yönetilmeyen bir anahtardır. MQM8700-HS2F, yerleşik bir Alt Ağ Yöneticisi ve bağımsız yönetim için tam MLNX-OS içerir.
C: Evet, standartlara uygun herhangi bir InfiniBand Alt Ağ Yöneticisi tarafından yönetilebilir, ancak telemetri, tahmine dayalı analiz ve otomatik orkestrasyon gibi gelişmiş özellikler için NVIDIA UFM önerilir.
C: Evet, her 200Gb/s bağlantı noktası, ayırıcı kablolar veya QSFP56'dan çift QSFP56'ya kadar olan kablolar kullanılarak 100Gb/s'de çalışabilir ve 80x 100Gb/s bağlantıya kadar destekler.
C: Evet, MQM8790-HS2F, yönetim modundan bağımsız olarak toplu iletişim hızlandırması için NVIDIA SHARP™ teknolojisini tam olarak destekler.
C: Pasif/aktif bakır QSFP56 DAC'ler, aktif optik kablolar (AOC) ve yüzlerce metreye kadar mesafeler için optik modüller.
- Ortam çalışma sıcaklığının 0°C ile 40°C arasında kalmasını sağlayın; uygun raf havalandırmasını sağlayın.
- NVIDIA uyumluluk kılavuzunda listelenen yalnızca nitelikli QSFP56 optikleri veya DAC kablolarını kullanın.
- Hava akışı yönü: MQM8790-HS2F, P2C (bağlantı noktasından güce) kullanır — raf soğutma şemanızın P2C hava akışıyla eşleştiğini doğrulayın.
- Güç kaynağı, topraklama ile uygun AC voltajına (100-240VAC) bağlanmalıdır.
- Kumaş başlatma ve yönetim için harici Alt Ağ Yöneticisi (UFM veya diğer) dağıtılmalıdır.
- Ağırlık ~12.5kg (iki PSU ile) — raf montajı için uygun mekanik kaldırma kullanın.
Hong Kong Starsurge Group Co., Limited, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008 yılında kurulan şirket, ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolama ve altyapı ekipmanları dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet vermektedir. Deneyimli bir satış ve teknik ekibin desteğiyle Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi sektörleri desteklemektedir.
Müşteri odaklı bir yaklaşımla Starsurge, güvenilir kalite, duyarlı hizmet ve özel çözümlere odaklanmaktadır. Önde gelen ağ markaları için yetkili bir ortak olarak, küresel lojistik, özel yazılım geliştirme ve çok dilli destek sunuyoruz — müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmalarına yardımcı oluyoruz.
| Bileşen | Desteklenen Modeller / Tipler |
|---|---|
| Adaptörler | NVIDIA ConnectX-6, ConnectX-7, BlueField-2 / BlueField-3 InfiniBand |
| Kablolar ve Optikler | QSFP56 DAC (3m'ye kadar pasif, 5m'ye kadar aktif), AOC, optik alıcı-vericiler (SR4, LR4) |
| İşletim Sistemleri | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), InfiniBand yığınına sahip Windows Server |
| Yönetim Platformları | NVIDIA UFM, OpenSM, diğer standartlara uygun Alt Ağ Yöneticileri |
| Topoloji Desteği | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- Hava akışı yönünü doğrulayın: MQM8790-HS2F, P2C (bağlantı noktasından güce) kullanır — raf soğutma uyumluluğunu doğrulayın.
- Gerekli bağlantı noktası hızını (yerel 200G veya 100G ayırıcı) ve kablo montaj tipini doğrulayın.
- Güç girişini kontrol edin: C13/C14 konektörlü çift yedekli AC.
- Raf derinliğinin 23.2 inç (standart derinlik) desteklediğinden emin olun.
- Harici Alt Ağ Yöneticisi için plan yapın: Kumaş işlemi için UFM lisansı veya OpenSM dağıtımı gereklidir.
- Gelişmiş telemetri özellikleri gerekiyorsa UFM yazılım lisanslama gereksinimlerini doğrulayın.
