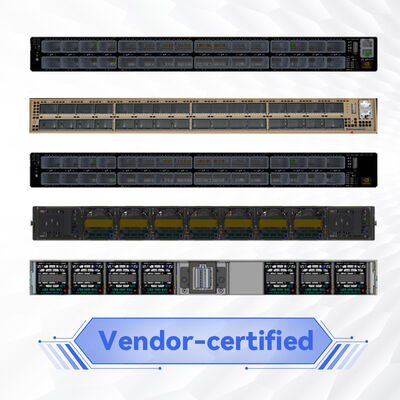

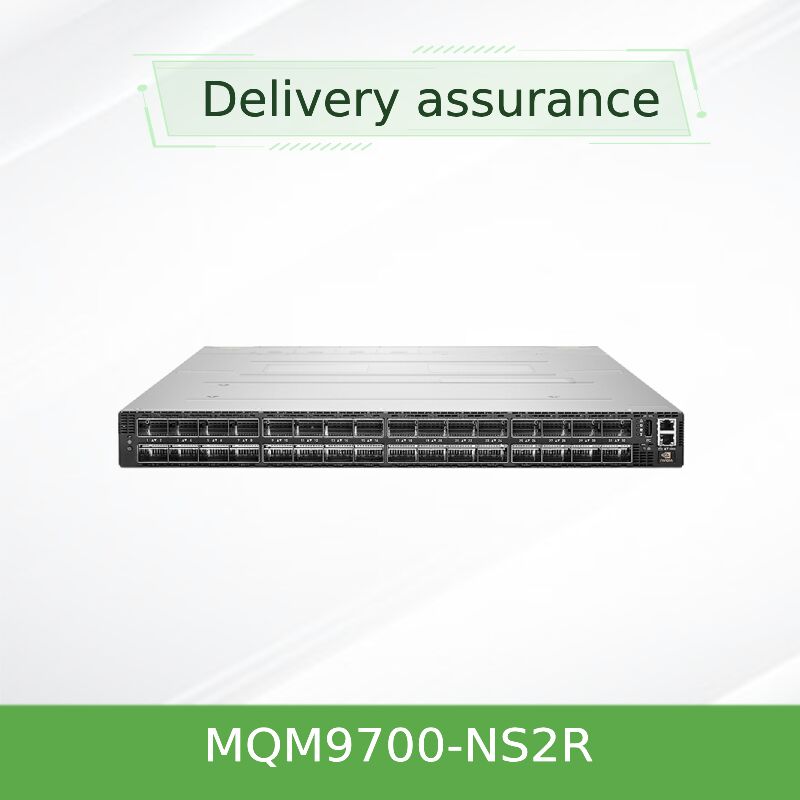

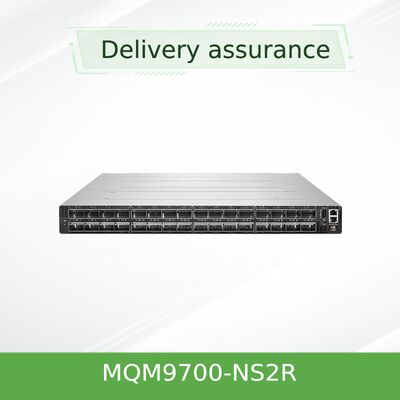

NVIDIA Quantum 2 MQM9790-NS2R 64-Port 400Gb/s Ters Hava Akışı (C2P) ile Yönetilmeyen InfiniBand Değiştiricisi
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Belge: | MQM9700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MQM9700-NS2R (920-9B210-00RN-0M2) | iletim hızı: | 400G |
|---|---|---|---|
| Limanlar: | 64 | Teknoloji: | İnfiniband |
| Maksimum Hız: | NDR | Taşıma Paketi: | paketleme |
Ürün Açıklaması
Dış kumaş yönetimi tercih edilen aşırı ölçekli AI ve HPC ortamları için tasarlanmıştır.MQM9790-NS2R, 400Gb/s InfiniBand'ın 64 engelleme olmayan portunu, bağlantı-güç (C2P) ters hava akışı ile kompakt bir 1U şasi içinde sunar.NVIDIA UFM veya OpenSM gibi harici Alt Ağ Yöneticilerine güvenerek esnek topolojileri ve SHARPv3 ağ içi işlemlerini sağlar.
Hong Kong Starsurge Grubu, NVIDIA Quantum-2 MQM9790-NS2R'yi sunar. QM9700 serisinin bir parçası olarak,Bu anahtar, 64 × 400Gb / s bağlantılarını destekleyen 32 OSFP bağlantısı sağlar (veya port bölünme teknolojisi ile 200Gb / s'de 128 bağlantıya kadar)İkinci başına 51.2 terabit iki yönlü aktarım kapasitesi ve saniyede 66.5 milyar paket kapasitesi ile,MQM9790-NS2R, dış alt ağ yöneticisi kontrolü (e) gerektiren müşteriler için tasarlanmıştır..g., NVIDIA UFM) gelişmiş telemetri, izleme ve büyük ölçekli kumaş orkestrasyonu için.
- Daha önce görülmemiş bir liman yoğunluğu:1U'da 400Gb/s NDR InfiniBand 64 portu, engelleme olmayan mimari.
- Çift yoğunluklu 200 Gb/s Modu:NVIDIA port bölme teknolojisini kullanarak 200Gb / s'lik 128 portu destekler ve yaprak omurilik topolojileri için TCO'yu azaltır.
- Dış Alt Ağ Yöneticisi Hazır:NVIDIA UFM (Unified Fabric Manager), OpenSM veya diğer harici Alt Ağ Yöneticileri ile kullanımı için tasarlanmıştır. Büyük ölçekli, merkezi yönetilen kumaşlar için idealdir.
- Ağ içi Bilgisayar:SHARPv3 (ölçülebilir Hiyerarşik Toplama ve Redüksiyon Protokolü) önceki nesle kıyasla 32 kat daha yüksek AI hızlandırmasını sağlar.
- Gelişmiş Kumaş Hizmetleri:RDMA, uyarlanabilir yönlendirme, tıkanıklık kontrolü, gelişmiş VL haritası ve kendi kendini iyileştirme ağ yetenekleri.
- Ters hava akışı (C2P):Bağlantı-güç hava akışı yönü, liman tarafında soğuk koridorlu veri merkezi düzenleri için idealdir.
- Çıkarım ve Güvenilirlik:1 + 1 fazladan sıcak değişken güç kaynağı, sıcak değişken fan ünitesi.
- Geriye dönük uyumlu:Önceki InfiniBand nesilleri (HDR, EDR, FDR) destekliyor.
NVIDIA Quantum-2 ASIC üzerinde inşa edilen MQM9790-NS2R, en son 400Gb / s SerDes teknolojisini kullanır.kumaş sıcak noktalarından kaçınmak için uyarlanabilir yönlendirme, ve NVIDIA SHARPv3 ağ içi azaltmalar için, MPI ve AI çerçevelerinde kolektif operasyonları çarpıcı bir şekilde hızlandıran.Bu model kumaş yönetimini dış denetleyicilere devreder., NVIDIA UFM ile eşleştirildiğinde merkezi politika uygulanmasını ve daha derin telemetriyi sağlar.
Fat Tree, SlimFly, DragonFly + ve çok boyutlu Torus dahil olmak üzere çoklu topolojilerin desteği ile MQM9790-NS2R mimarların maliyetle etkin bir şekilde inşa etmelerini sağlar.Merkezi yönetimi korurken yeni nesil süperbilgisayar için son derece esnek ağlar.
- Yapay zekâ ve makine öğrenimi kümeleri:Merkezi UFM yönetimi ile büyük dil modeli eğitimi için yüksek hızlı GPU bağlantıları.
- Yüksek Performanslı Bilgisayar (HPC):Araştırma simülasyonları, hava modelleme, dış doku orkestrasyonu gerektiren genomik.
- Hiperscale Veri Merkezleri:Dış Alt Ağ Yöneticilerinin yüzlerce anahtar üzerinde birleşik kontrol sağladığı büyük ölçekli InfiniBand kumaşları.
- Girişim Bulutu ve Finans:Merkezi izleme ve politika yönetimi ile düşük gecikme ticaret sistemleri.
- Devlet ve Eğitim:Ulusal laboratuvarlar ve özel kumaş yönetim cihazları gerektiren üniversite süper bilgisayar merkezleri.

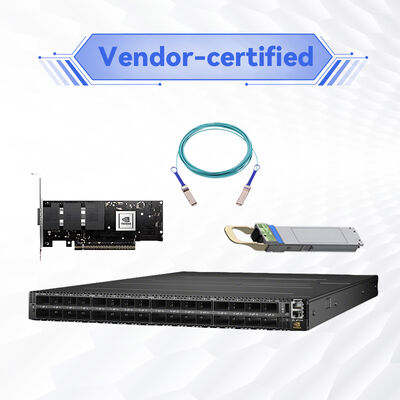

NVIDIA InfiniBand ekosistemiyle tamamen birlikte çalışır: ConnectX-6/7 adaptörleri, LinkX kabloları ve Quantum-2 serisi anahtarları. HDR, EDR ve FDR cihazlarıyla geriye doğru uyumludur.NVIDIA UFM gibi harici bir Alt Ağ Yöneticisi gerektirir (büyük kumaşlar için önerilmektedir), OpenSM veya özel bir sunucuda veya sanal sanal bir makine üzerinde çalışan diğer IB uyumlu SM. Uygun sürücülerle ana Linux dağıtımlarını (RHEL, Ubuntu, Rocky Linux) ve Windows Server'ı destekler.
| Parametreler | Spesifikasyon (MQM9790-NS2R) |
|---|---|
| Limanlar | 32 OSFP konektörü, 400Gb/s InfiniBand (NDR) 64 portu veya 200Gb/s 128 portu destekler |
| Toplam Çıkarım | 51.2 Tb/s iki yönlü, engellemez |
| Paket Gönderme Kapasitesi | saniyede 66,5 milyar paket (BPPS) |
| Yönetim Türü | Yönetilmemiş |
| CPU ve Bellek | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Güç kaynağı | 1+1 fazla, sıcak değiştirilebilir, 200-240Vac, 80 Plus Gold, ENERGY STAR sertifikalı |
| Soğutma / Hava akışı | Ters hava akışı: Bağlantı-güç (C2P), sıcak değiştirilebilir fan üniteleri |
| Boyutlar (HxWxD) | 1.7 in (43.6mm) x 17.0 in (438mm) x 26.0 in (660.4mm) |
| Ağırlık | Yaklaşık 14.5 kg. |
| Çalışma sıcaklığı | 0°C - 40°C |
| Nem (işlevsel) | 10% ila 85% yoğunlaşmayan |
| Yükseklik | 3050 metreye kadar |
| Yönetmelik Uygunluğu | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Garanti | 1 yıllık standart (genişletilmiş seçenekler mevcut) |
| Sipariş edilebilir parça numarası (OPN) | Açıklama | Hava akışı yönü | Yönetim |
|---|---|---|---|
| MQM9700-NS2F | 64 port 400Gb/s, yönetilen | P2C (güçten bağlantıya / ileriye) | Gemi alt ağ yöneticisi |
| MQM9700-NS2R | 64 port 400Gb/s, yönetilen | C2P (konektör-güç / ters) | Gemi alt ağ yöneticisi |
| MQM9790-NS2F | 64 port 400Gb/s, yönetilmemiş | P2C (ön) | Dış Alt Ağ Yöneticisi gereklidir |
| MQM9790-NS2R | 64 port 400Gb/s, yönetilmemiş | C2P (geri) | Dış Alt Ağ Yöneticisi gereklidir |
C2P hava akışı için (konektör-güç), soğuk hava OSFP bağlantı tarafından giriyor ve güç kaynağı tarafından çıkıyor. Sipariş vermeden önce veri merkezinin soğutma düzenini kontrol edin.MQM9790-NS2R, ters hava akışı gerektiren raflar için ideal yönetilmemiş seçimdir..
- Merkezi Kumaş Yönetimi:NVIDIA UFM'i kullanan dağıtımlar için mükemmel, yüzlerce anahtar arasında tek cam paneli yönetimi sağlar.
- Ters hava akışı esnekliği:C2P soğutma, belirli veri merkezi sıcak / soğuk koridor konfigürasyonlarına eşleşir, termal verimliliği arttırır.
- En yüksek Radix 1U:64x 400G portlar anahtar katmanlarını en aza indirir, gecikmeyi azaltır ve kablolamayı basitleştirir.
- Büyük kumaşlar için uygun maliyetli:Dış yönetim zaten dağıtıldığında gereksiz gemideki SM işlemcileri ortadan kaldırır.
- Enerji verimliliği:Altın + güç kaynakları ve akıllı fan kontrolü OPEX'i azaltır.
- Geleceğe Hazır Ölçeklenebilirlik:SHARPv3 ve uyarlanabilir yönlendirme desteği, yeni nesil AI çerçeveleri için yatırım korumasını sağlar.
Hong Kong Starsurge Group, satış öncesi danışmanlık, entegrasyon hizmetleri ve küresel lojistik dahil olmak üzere son-son desteği sağlar.ve uzatılmış garanti seçenekleriToplu siparişler için, özelleştirilmiş kablolama ve yapılandırma doğrulama sunuyoruz. APAC, EMEA ve Amerika bölgeleri için çok dilli destek mevcuttur.
• C2P hava akışının yöneliminin rafınızla eşleştiğini kontrol edin: soğuk koridor bağlantı tarafında (OSFP) olmalıdır.
• Anahtarın çalışması için kumaş üzerinde harici bir Alt Ağ Yöneticisi bulunmalıdır.
• Sinyal bütünlüğünü ve uyumluluğunu korumak için yalnızca NVIDIA nitelikli optik modüller ve kablolar kullanın.
• 3050m'ye kadar çalışma yüksekliği; sıcaklık 40°C'yi geçmemelidir.
• Bazı gelişmiş UFM özellikleri ayrı lisans gerektirebilir; Starsurge satış ekibine danışın.
• NVIDIA tarafından açıkça onaylanmamış özellikler sağlanmış olarak işaretlenmiştir. Lütfen sipariş vermeden önce onaylayın.
2008 yılında kurulan Starsurge, teknoloji odaklı ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayan bir şirket.ve dünya çapında kurumsal müşterilerDeneyimli bir teknik ve satış ekibi ile Starsurge, IoT çözümleri, özel yazılım geliştirme ve küresel lojistik de dahil olmak üzere özel ağ altyapısı sunar.Müşteriye öncelik veren yaklaşımımız güvenilir kaliteyi sağlar.Önde gelen markalar için yetkili kanal ortağı olarak, son teknolojiyi gerçek dünya dağıtım başarısı ile birleştiririz.
Bir teklif isteyin →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBand adaptörleri
• NVIDIA Quantum-2 QM9700/9790 serisi anahtarları
• LinkX OSFP kabloları (3 metreye kadar pasif bakır, 500 metreye kadar aktif optik)
• Dış Alt Ağ Yöneticileri: NVIDIA UFM, OpenSM, diğer IB uyumlu SM
• İşletim sistemleri: RHEL 8/9, Ubuntu 20.04/22.04, Mellanox WinOF-2 ile Windows Server 2022
✓ Gerekli hava akışının yönünü kontrol edin: C2P (konektör-güç) rafınızın soğuk koridor yerleşimine uyuyor.
✓ Dış Alt Ağı Yöneticisi (UFM veya OpenSM) 'nin kurulu ve kumaş üzerinde erişilebilir olmasını sağlayın.
✓ Kablolama planı: 400G OSFP'den OSFP'ye veya 2x200G'ye bölünmüş.
✓ Güç girişini doğrulayın: 200-240Vac.
✓ Büyük ölçekli dağıtımlar için, Starsurge mühendislerinden topoloji tasarım incelemesi ve UFM entegrasyon desteği isteyin.
- Beyaz kitap: "NVIDIA Quantum-2 ve UFM ile AI Kumaşlarını Ölçeklendirme" ( talepte mevcuttur)
- Uygulama Rehberi: Fat Tree vs DragonFly + QM9700 Serisi ile
- Hava akışı En İyi Uygulamalar: Veri Merkezi Soğutması için P2C vs C2P Seçimi
- Uyumluluk Listesi: NDR için NVIDIA Sertifikalı OSFP Kabloları
