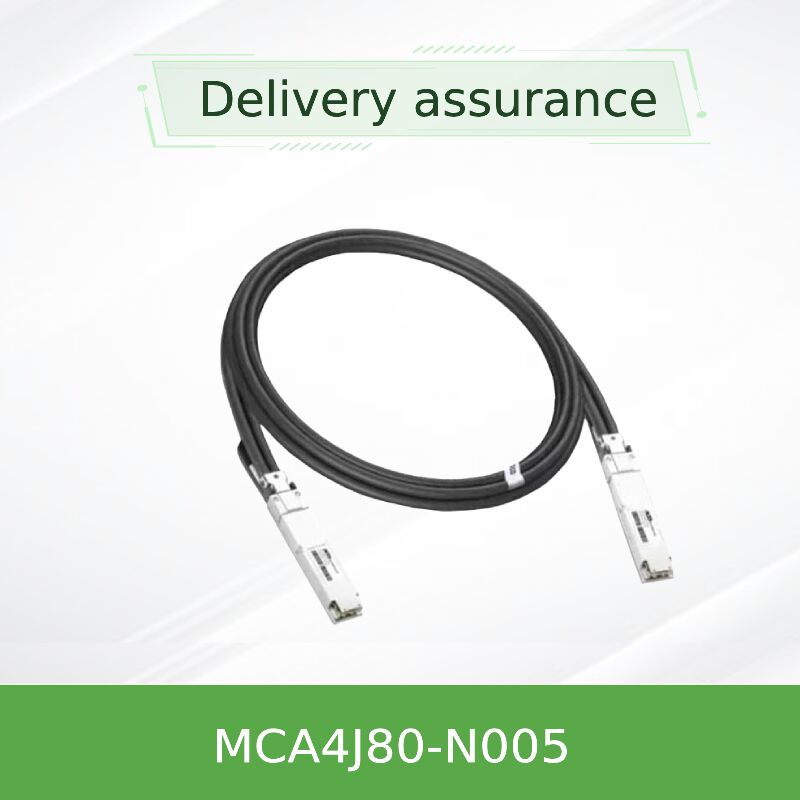

NVIDIA MCA4J80-N005 800Gb/s OSFP Çift Bağlantı Noktalı Aktif Bakır Kablo – 5m InfiniBand NDR ACC
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCA4J80-N005 (980-9I602-00N005) |
| Belge: | MCA4J80-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox DAC kablosu | kablo uzunluğu: | 5 metre |
| İsim: | Mellanox DAC Kablosu Aktif Bakır Kablosu IB İkiz Port NDR 800GB/S OSFP 5 Metre MCA4J80-N005 | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | NVIDIA OSFP bakır kablo 800Gb/s,Mellanox InfiniBand NDR kablo 5m,OSFP çift bağlantı noktalı aktif bakır kablo |
||
Ürün Açıklaması
InfiniBand NDR. 5 metre. 26AWG. 1.5W. OSFP'ye 2x400Gb/s.
800G InfiniBand ve Ethernet kumaşları için yüksek yoğunluklu, ultra düşük gecikme aktif bakır kablo.NVIDIA optimize edilmiş sinyal bütünlüğü, RoHS/LSZH uyumlu ve sıcak fişlenebilir.
NVIDIA MCA4J80-N005 yüksek performanslı800Gb/s çift portlu OSFP Aktif Bakır Kablo (ACC)Tek bir 800Gb/s OSFP arayüzünden ikili 400Gb/s bağlantı noktasını destekler. InfiniBand NDR ve Ethernet Spectrum-4 ağları için tasarlanmıştır.Bu 5 metrelik kablo, ultra düşük gecikme (pasif benzeri) ve sadece 1 saatlik gecikme süresi ile erişimi genişletmek için entegre eşitleyici IC'lerle 26AWG iletkenler kullanıyor.NVIDIA MCA4J80 serisinin bir parçasıdır ve yeni nesil veri merkezleri için güvenilir, uygun maliyetli bağlantı sağlar.
ACC teknolojisi, optik alıcı karmaşıklığı olmadan 5 metrelik bağlantılar elde etmek için aktif sinyal koşullamasıyla bakırın sağlamlığını birleştirir.MCA4J80-N005, ana sistem tanımlaması için yerleşik EEPROM özelliğine sahiptir., sıcak takılabilir OSFP MSA biçim faktörünü destekler ve bağlı anahtar temelinde otomatik olarak InfiniBand veya Ethernet protokolüne uyarlanır.
Pasif DAC kablolarının aksine, MCA4J80 serisi 800G hızlarda 3m'nin altındaki uzunluklarla sınırlıdır.Ön vurgulama eşitleyici ICHer bir bağlantı kabuğunda, sinyal bütünlüğünü korurken etkililiği 5 metreye kadar genişletir.Sonuç, sıfıra yakın eklenmiş gecikme ve optik aktif optik kablolara (AOC) kıyasla gücün bir kısmıdırNVIDIA, sinyal gürültüsünü ve geri yansımaları en aza indirmek için her uzunluğu ince ayarlar, yüksek yoğunluklu InfiniBand NDR kumaşlarında sağlam çalışmayı sağlar.ACC firmware protokol farkındadır ve otomatik olarak manuel yapılandırma olmadan InfiniBand ve Ethernet arasında geçiş yapar.
Bu kablo, 3m/4m varyasyonları için 30AWG ve 5m (N005) versiyonu için daha kalın 26AWG kullanarak tasarlanmıştır, yerleştirme kaybını azaltır ve sıkı InfiniBand协会 özelliklerini karşılar.
- BağlantıNVIDIA Quantum-2 (800Gb/s) anahtarları5 metreye kadar omurilik yaprağı topolojilerinde.
- Sunucuya geçiş bağlantıları:DGX H100Sistemler Quantum-2 veya Spectrum-4 anahtarlarına.
- AI/ML kümeleri için yoğun, düşük maliyetli ve düşük güçlü bağlantılar gerektiren InfiniBand NDR kumaşları.
- Spektrum-4 tabanlı ortamlarda Ethernet 800GbE'den 2x400GbE'ye çıkış uygulamaları.
- Veri merkezi TOR, optik alıcıların gereksiz olduğu bitişik raflara.
NVIDIA hızlandırılmış bilgisayar ve ağ yığınları içinde sorunsuz entegrasyon için tasarlanmıştır. Desteklenen platformlar şunlardır:
- NVIDIA Quantum-2 InfiniBand anahtarları (örneğin, QM9700 serisi)
- NVIDIA Spectrum-4 Ethernet anahtarları (SN5000 serisi)
- NVIDIA DGX H100 / DGX A100 sistemleri OSFP kafesleriyle
- 100G-PAM4 (800G/400G) destekli OSFP MSA'ya uygun herhangi bir endüstri standardı OSFP bağlantı noktası
| Parametreler | Spesifikasyon |
|---|---|
| Veri oranı | 800Gb/s toplu (2x400Gb/s çift portlu) 8x 100G-PAM4 modülasyonu kullanan |
| Bağlantı tipi | OSFP (Octal Small Formfactor Pluggable) 2x OSFP'ye (ikili portlu) |
| Kablo Uzunluğu | 5 metre (N005 varyantı) |
| Kablo Ölçüsü | 26AWG (2x8 çift) |
| Kablo çapı | 8.9 mm ±0.03 mm |
| Güç tüketimi | 1.5 Watt maksimum, tipik 1.2W |
| Güçlendirme Voltajı | 3.3V ±5% (3.135V ¥ 3.465V) |
| Çalışma odası sıcaklığı | 0°C - +70°C |
| Depolama sıcaklığı | -40°C ila +85°C |
| Karakteristik impedans | 100Ω ±10% |
| Yayılma Gecikmesi | ≤ 4,5 ns/m |
| Minimum Eğim Yarıçapı (tek, bağlantıdan uzak) | 5x kablo çapı (~44.5mm) |
| Minimum Bend Yarıçapı (tekrarlı/uzak) | 10x kablo çapı (~ 89mm) |
| Montaj bükme yarıçapı (konektörün yakınında) | Kablo çapı 10x |
| Ceket malzemesi | LSZH (Düşük Duman Sıfır Halogen) |
| Yönetmelik Uygunluğu | RoHS, CE, FCC Sınıf A, UKCA, CB, TUV, RCM, VCCI |
| Sipariş verme PN | Açıklama | Uzunluk | AWG | Kablo Türü |
|---|---|---|---|---|
| MCA4J80-N003 | NVIDIA Aktif Bakır Kablo, IB çift portlu NDR, 800Gb/s, OSFP | 3m | 30AWG | Standart tur |
| MCA4J80-N004 | NVIDIA Aktif Bakır Kablo, IB çift portlu NDR, 800Gb/s, OSFP | 4m | 30AWG | Standart tur |
| MCA4J80-N005 | NVIDIA Aktif Bakır Kablo, IB çift portlu NDR, 800Gb/s, OSFP, 5m, 26AWG | 5m | 26AWG | Yuvarlak, daha yüksek çaplı |
| MCA4J80-N003-FLT | DGX H100 özel yönlendirme için düz üst kablo, 3m, OSFP'den 2xOSFP'ye | 3m | 30AWG | Düz üst |
| MCA4J80-N003-FTF | Düzden kanatlı üstü, 3m | 3m | 30AWG | Hibrit |
Hong Kong Starsurge Grubu, satış öncesi danışmanlık, uyumluluk doğrulama, küresel nakliye ve satış sonrası teknik destek de dahil olmak üzere tam yaşam döngüsü desteği sağlar.Deneyimli ekibimiz işletmelerle çalışıyor., araştırma kurumları ve veri merkezi operatörleri için NVIDIA ağ çözümlerini güvenle dağıtmak için.
- Özel kablo uzunluğu / etiketleme istekleri (MOQ'ya tabidir).
- Büyük ölçekli entegrasyon için FAE (Field Application Engineer) desteği.
- Garanti ve RMA hizmetleri NVIDIA'nın ürün standartlarına uygun.
- Ağ donanımı için BOM konsolidasyonu ‡ anahtarlar, NIC'ler, kablolar, alıcılar
ESD Duyarlı:Kabloları yerleştirirken veya çıkarırken her zaman ESD topraklama kemerleri ve ESD güvenli zemini kullanın.Belirtilen minimum bükme yarıçapının ötesine bükülmekten kaçının, özellikle arka kabuğun yakınında. Kablo yönlendirmesinin germe yükünü veya ezme derecelerini geçmediğinden emin olun. Detaylı kurulum için NVIDIA Kablo Yönetimi Kılavuzları Uygulama Notuna başvurun.
Ürün RoHS, CE, FCC Sınıf A sertifikalıdır. Ticari veri merkezi kullanımı için tasarlanmıştır; konut ortamlarında müdahaleye neden olabilir ve kullanıcılar kendi masrafları karşılığında düzeltmelidir.
2008 yılında kurulmuştur.Hong Kong Starsurge Group Co., LimitedTeknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri tedarikçisi.KontrolörlerDeneyimli satış ve teknik ekiplerimiz hükümet, sağlık, üretim, eğitim, finans ve kurumsal sektörleri destekliyor.Starsurge IoT çözümleri de sunarMüşteri önceliği felsefesiyle güvenilir kalite, duyarlı hizmet sunarız.ve verimli inşa etmek için özel çözümler, ölçeklenebilir ağ altyapısı.
NVIDIA / Mellanox da dahil olmak üzere önde gelen markaların yetkili bir ortağı olarak, Starsurge, tam izlenebilirlik ve hızlı teslim süreleri ile orijinal ürünleri sağlar.
800Gb/s (2x400Gb/s)
5 metre (26AWG)
1Son başına 5W.
~4.5ns/m yayılma
OSFP (iki portlu çıkış)
0°C - +70°C
| NVIDIA Switch / Sistem | Liman Türü | MCA4J80-N005 ile uyumluluk |
|---|---|---|
| Quantum-2 QM9700 / QM9790 | OSFP 800G (NDR) | Tamamen uyumlu, doğrudan bağlantı |
| Spektrum-4 SN5000 serisi | OSFP 800G Ethernet | Evet, otomatik protokol algısı. |
| DGX H100 (8-GPU) | OSFP 400G/800G | Kablo başına 2x400Gb/s port kullanan uyumlu |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | Adaptör türüne bağlıdır; NDR400'ten 800G'ye geçiş için uygun çıkış haritasını kullanın |
- Değiştiricinin veya sunucunun 800G veya 2x400G çıkışını destekleyen OSFP kafeslerine sahip olduğunu doğrulayın.
- Gerekli uzunluğu kontrol edin: MCA4J80-N005 = 5m; daha kısa süreler için N003 veya N004'ü düşünün.
- Kablo bükme yarıçapının raf düzenine uygun olduğundan emin olun (konektörlerin yakınında en az 89 mm).
- Protokolü doğrulayın (InfiniBand ya da Ethernet) ′′ herhangi bir yapılandırmaya gerek yoktur ancak anahtar profil eşleşmelerini sağlayın.
- ESD önlemleri: Eğitimli personel, topraklanmış ortam.
3m, 30AWG, standart yuvarlak, ucunda 1,5W
Daha sıkı boşluk için düz üst 3m (DGX H100 özel)
2.5m'ye kadar pasif DAC, QSFP-DD/OSFP seçenekleri
32 OSFP portları 800Gb/s NDR InfiniBand
- NVIDIA Kablo Yönetimi Kılavuzları ve Sık Sorulan Sorular Uygulama Notu
- OSFP MSA Spesifikasyonu Rev 1.12 Genel Bakış
- InfiniBand NDR Performans Düzenleme Kılavuzu
- Veri merkezi tesisatları için FCC Sınıf A ve EMC uyumluluk notları
