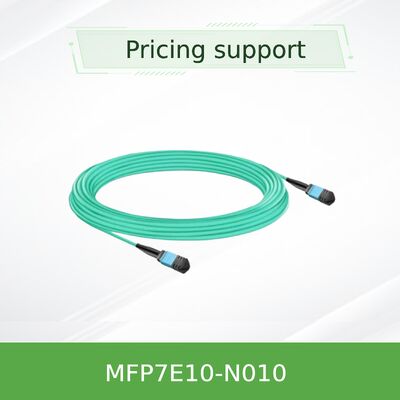

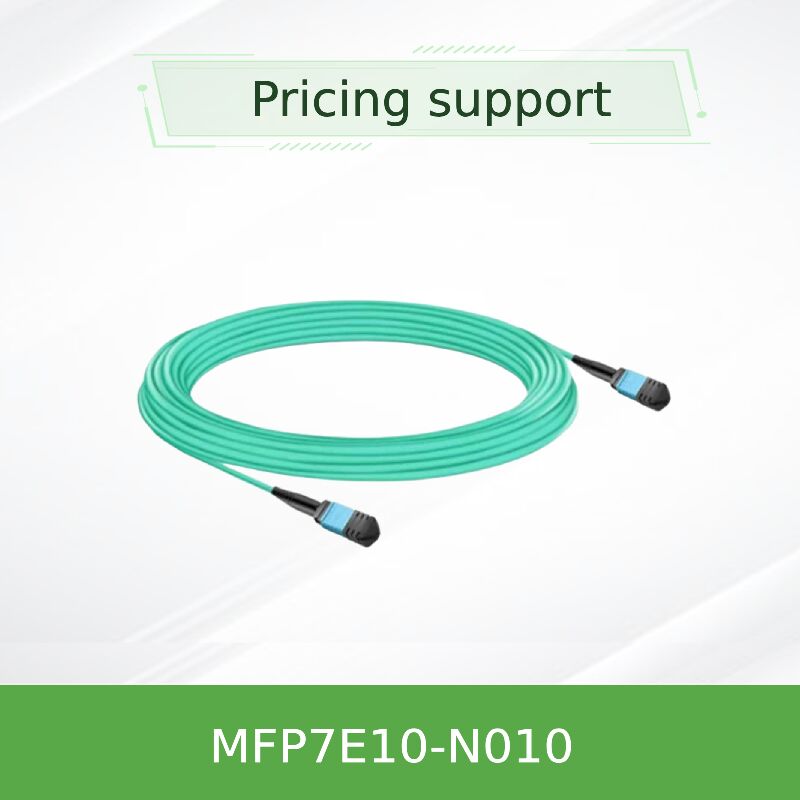

NVIDIA MFP7E10-N010 10m MPO APC Çok Modlu Fiber Kablo InfiniBand ve Ethernet
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N010 |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Pasif Fiber Kablo | kablo uzunluğu: | 10 Metre |
| Modeli: | MFP7E10-N010 | İsim: | Mellanox AOC MFP7E10-N010 Pasif Fiber Kablo MMF MPO12 APC - MPO12 APC 10m |
| Anahtar kelime: | Mellanoks kablosu | ||
| Vurgulamak: | NVIDIA 10m MPO fiber kablo,Multimode fiber kablosu InfiniBand Ethernet,Mellanox MPO APC fiber optik kablosu |
||
Ürün Açıklaması
Yüksek bant genişlikli InfiniBand ve Ethernet ara bağlantıları için hassas tasarlanmış 10 metrelik pasif çok modlu fiber optik kablo. MPO-12/APC dişi konektörler, düşük kayıplı OM3/OM4 fiber ve sağlam LSZH ceket içerir. Modern veri merkezlerinde çift portlu OSFP 800G, tek portlu OSFP 400G ve QSFP112 alıcı-vericiler arasında doğrudan bağlantı sağlar.
Uzunluk: 10 metre (tam tolerans +0.1/-0 m)
Konektör: MPO-12/APC (Açısal Fiziksel Temas) dişi - MPO-12/APC dişi
NVIDIA MFP7E10-Nxxx serisi, 12 fiber dizisinden 8 aktif fiber kullanan, MPO-12/APC konektörlü pasif optik çok modlu kablolardan oluşur. MFP7E10-N010, raflar içindeki veya bitişik sıralardaki üst seviye (ToR) anahtar-sunucu bağlantıları için ideal olan standart bir 10 metrelik uzunluk sunar. Özellikle NVIDIA'nın yüksek hızlı ağ ekosistemi için tasarlanmıştır, 800Gb/s çift portlu OSFP alıcı-vericilerin yanı sıra 400Gb/s tek portlu OSFP ve QSFP112 modüllerini destekler. 8 derecelik açılı cilalı Konektör (APC), 50G, 100G hat başına mimarilerde kullanılan PAM4 modülasyonu için sinyal bütünlüğünü sağlayan geri yansımayı önemli ölçüde azaltır.
Bu Tip-B çapraz bağlantı fiber eşlemesi (pin 1'den pin 12'ye) ek polarite yönetimi olmadan alıcı-vericiler arasında doğrudan bağlantı sağlar, bu da kurulumu basitleştirir. Her kablo, Telcordia GR-1435 ve IEC 61754-7 spesifikasyonlarını karşılamak üzere fabrikada test edilmiştir, bu da kutudan çıktığı anda güvenilirlik garanti eder.
- Hizalama delikli MPO-12/APC dişi konektörler – alıcı-verici hizalama pimleriyle uyumlu
- 8 aktif çok modlu fiber (50/125 µm), 4 kullanılmayan fiber güçlendirme elemanı olarak
- Çapraz Tip-B polarite: yama kablosu ters çevirme ihtiyacını ortadan kaldırır
- Esnek yuvarlak LSZH (Düşük Duman Sıfır Halojen) / OFNR ceket – çok modlu tanımlama için aqua rengi
- InfiniBand NDR, Ethernet 400GbE/800GbE ve NVLink protokollerini destekler
- Hızlı çıkarma ve güvenli eşleştirme için itmeli-çekmeli mandal mekanizması
- Çalışma sıcaklığı: 0°C ila 70°C; depolama: -40°C ila 85°C
- Yüksek hızlı PAM4 sinyalleri için optimize edilmiş düşük ekleme kaybı profili
MPO-12/APC konektör uç yüzü, yüksek hızlı çift yönlü bağlantılarda verici kararsızlığına ve bit hatalarına neden olabilen optik geri yansımaları en aza indiren 8 derecelik açılı bir cilaya sahiptir. Daha düşük hızlı uygulamalarda tipik olarak kullanılan Ultra Fiziksel Temas (UPC) konektörlerinin aksine, APC, 100G PAM4 ve üstü için kritik olan geri dönüş kaybını ≥35 dB sağlar. Kablonun Tip-B (çapraz) topolojisi, bir uçtaki iletim hatlarını karşıdaki alıcı-vericinin alma hatlarına eşler – hat 1 (iletim) hat 12'ye (alma) bağlanır, hat 2 hat 11'e vb. Bu, harici adaptörler olmadan doğrudan ara bağlantı için IEC 61754-7 tarafından önerilen standart MPO pin düzenine uyar.
- Anahtardan anahtara bağlantılar: Toplam bant genişliği için iki MPO-12/APC portu kullanarak çift portlu OSFP anahtarlarını (800G) bağlayın.
- Anahtardan adaptöre: OSFP veya QSFP112 alıcı-vericiler aracılığıyla NVIDIA ConnectX-7 ağ adaptörlerini veya BlueField-3 DPU'larını bağlayın.
- Veri merkezlerinde 4 konektör bağlantısına kadar 50 metrelik çok modlu menzil gerektiren omurga-yaprak mimarileri.
- NVLink fabric uzantıları ile yüksek performanslı bilgi işlem (HPC) ve depolama ayrıştırması.
NVIDIA alıcı-vericileri ve ağ donanımları ile sorunsuz birlikte çalışabilirlik için tasarlanmış ve doğrulanmıştır. Uyumlu olduğu cihazlar:
| Alıcı-Verici / Cihaz | Port Tipi | Kullanım Amacı |
|---|---|---|
| MMA4Z00-NS (çift portlu OSFP DR8) | 2x MPO-12/APC | 800Gb/s anahtar tarafı |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400Gb/s adaptör/DPU |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400Gb/s ConnectX-7 / BlueField-3 |
| InfiniBand NDR 400G/800G anahtarlar | OSFP portları | Yüksek radix anahtarlama |
Not: Kablo kesinlikle MPO-12/APC konektörlerle uyumludur. MPO-12/UPC (mavi kabuk) konektörlerle eşleştirmeyin, çünkü cila uyumsuzluğu fiziksel hasara ve sinyal bozulmasına neden olabilir.
| Parametre | Değer |
|---|---|
| Ürün Numarası | MFP7E10-N010 |
| Kablo Uzunluğu | 10 metre (tolerans: +0.1/-0 m) |
| Fiber Sayısı (Aktif) | 8 fiber (12 fiber MPO, 4 inaktif) |
| Fiber Türü | Çok Modlu OM3 (≤30m) / OM4 (>30m) — 10m uzunluk için gerçek OM3 |
| Konektör Tipi | MPO-12/APC dişi, düşük kayıplı uç yüz |
| Ekleme Kaybı (maks) | 0.35 dB + 0.0004 x L (L metre cinsinden) |
| Geri Dönüş Kaybı (min) | 35 dB |
| Kablo Çapı | 3.0 ± 0.2 mm |
| Minimum Bükülme Yarıçapı | 30 mm (dinamik/statik) |
| Ceket Malzemesi | LSZH / OFNR, Aqua rengi |
| Çalışma Sıcaklığı | 0 ila 70 °C |
| Depolama Sıcaklığı | -40 ila 85 °C |
| Bağıl Nem | %10 ila %85 RH yoğuşmasız |
| Polarite Şeması | Tip-B (çapraz) IEC 61754-7'ye göre |
| Yasal Uyumluluk | RoHS, CB, cTUVus, CE, FCC Sınıf A, VCCI, RCM |
NVIDIA, çeşitli raf yoğunluklarına ve kampüs ara bağlantılarına uyum sağlamak için birden fazla uzunluk sunar. Tam menzil gereksinimlerinize göre seçin:
| Sipariş Parça Numarası | Uzunluk | Tipik Uygulama |
|---|---|---|
| MFP7E10-N003 | 3 metre | Raf içi, bitişik sunucular |
| MFP7E10-N005 | 5 metre | Üst raf'tan rafa orta noktaya |
| MFP7E10-N010 | 10 metre | Raflar arası veya aynı sıra |
| MFP7E10-N015 | 15 metre | Satırlar arası bağlantılar |
| MFP7E10-N030 | 30 metre | Satır sonu veya bölge dağıtımı |
| MFP7E10-N050 | 50 metre | OM4 fiber ile maksimum menzil |
Tüm kablolar, uzunluk toleransı (±%2 L≥5m için) hariç aynı mekanik ve optik özelliklere sahiptir.
- Uçtan uca doğrulama: Her kablo, garantili birlikte çalışabilirlik ve bağlantı marjları için NVIDIA alıcı-vericileri ile eşleştirilir.
- Düşük toplam sahip olma maliyeti: Pasif tasarım, güç tüketimini ortadan kaldırarak veri merkezlerinde soğutma yükünü azaltır.
- Dayanıklılık ve güvenlik: LSZH ceket, yangın durumunda toksik dumanları en aza indirir; OFNR, yükseltici kurulumları için derecelendirilmiştir.
- Hassas üretim: Fabrika cilalı APC konektörleri, tutarlı geometri ile tekrarlanabilir düşük kayıp sağlar.
- Garanti ve destek: Doğrudan NVIDIA uyumluluğu, sorun giderme karmaşıklığını azaltır.
Hong Kong Starsurge Group, toplu tedarik, özel etiketleme ve dünya çapında nakliye dahil olmak üzere tam tedarik zinciri hizmetleri sunmaktadır. Teknik ekibimiz polarite planlaması, bağlantı bütçesi hesaplamaları ve dağıtım doğrulaması konusunda yardımcı olur. RMA veya firmware uyumluluk sorguları için destek masamızla şu adresten iletişime geçin: networking-support@nvidia.com veya doğrudan Starsurge satış temsilciniz aracılığıyla bize ulaşın.
- Optik uç yüzlerin kirlenmesini önlemek için kurulum anına kadar toz kapaklarını çıkarmayın.
- Minimum bükülme yarıçapı olan 30 mm'yi aşmaktan kaçının; sık bükülmeler mikro bükülme kaybına ve kalıcı fiber hasarına neden olabilir.
- Kablo iletken olmayan ve ESD'den etkilenmeyen olsa da, ESD'den etkilenen alıcı-vericilerle eşleşir – kullanım sırasında standart ESD önlemlerini izleyin.
- MPO-12/APC (yeşil kabuk) ile MPO-12/UPC (mavi kabuk) konektörleri asla karıştırmayın; uyumsuz cilalar doğru şekilde oturmayacak ve hizalama pimlerine zarar verebilir.
- Yüksük temizliği için yalnızca izopropil alkol ve tüy bırakmayan mendiller veya özel MPO temizleyiciler kullanın.
Hong Kong Starsurge Group Co., Limited, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008 yılında kurulan şirket, ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanları dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet vermektedir. Deneyimli bir satış ve teknik ekibin desteğiyle Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi sektörlere hizmet vermektedir. Şirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunmaktadır. Müşteri odaklı bir yaklaşımla Starsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmalarına yardımcı olan güvenilir kalite, duyarlı hizmet ve özel çözümlere odaklanmaktadır.
Resmi NVIDIA Ortağı: Starsurge, tam tedarik zinciri şeffaflığı ve hızlı teslimat ile orijinal NVIDIA kabloları, alıcı-vericileri ve ağ bileşenleri sağlar.
| NVIDIA Alıcı-Verici Modeli | Form Faktörü | Hız | Kablo Uyumluluğu |
|---|---|---|---|
| MMA4Z00-NS | Çift portlu OSFP | 800Gb/s (2x400G) | MFP7E10-Nxxx (çift MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400Gb/s | MFP7E10-Nxxx |
| NVIDIA Quantum-2 / Spectrum-4 anahtarlar | OSFP | NDR 400G/800G | MFP7E10-N010 / diğer uzunluklar |
- Her iki uçta konektör tipini doğrulayın: MPO-12/APC (dişi) — yeşil kabuk.
- Bağlantı mesafesini doğrulayın: OM3 30m'ye kadar destekler; OM4 50m'ye kadar destekler (4 bağlantı ile).
- Alıcı-vericilerin Tip-B çapraz polarite ile uyumlu olduğundan emin olun; NVIDIA optikleri doğrudan bağlantı için Tip-B gerektirir.
- Kullanıyorsanız, yama panellerinizin de MPO/APC olduğundan ve polarite eşlemesini koruduğundan emin olun.
- Bakım için uygun MPO temizleyicileri ve toz kapakları stoklayın.
- NVIDIA MMA4Z00-NS – Anahtarlar için Çift portlu OSFP 800G DR8 alıcı-verici
- NVIDIA MMA1Z00-NS400 – ConnectX-7 adaptörleri için QSFP112 400G DR4 alıcı-verici
- NVIDIA MFP7E20 serisi – Daha uzun menzil için Aktif optik kablolar (AOC)
- MPO-12/APC - MPO-12/APC geçiş adaptörleri – Uzatma ve panel montajı için
