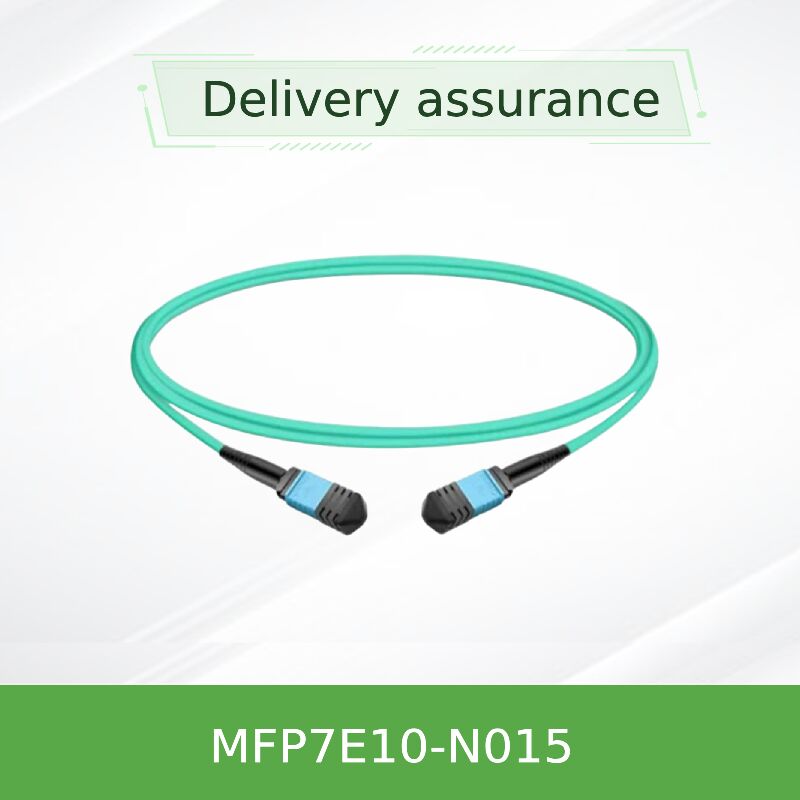

NVIDIA MFP7E10-N015 15m MPO APC Çok Modlu Fiber Kablo InfiniBand ve Ethernet
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N015 (980-9I57Y-000015) |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | KARTON |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Pasif Fiber Kablo | kablo uzunluğu: | 15 metre |
| Modeli: | MFP7E10-N015 (980-9I57Y-000015) | İsim: | Mellanox AOC MFP7E10-N015 MPO-12/APC'den MPO12/APC'ye (8 fiber) pasif optik tek modlu kablo 15M |
| Anahtar kelime: | Mellanoks kablosu | ||
| Vurgulamak: | NVIDIA 15m MPO fiber kablo,Multimode fiber kablosu InfiniBand Ethernet,Mellanox MPO APC fiber optik kablosu |
||
Ürün Açıklaması
Yüksek bant genişliği InfiniBand ve Ethernet bağlantıları için tasarlanmış hassas tasarlanmış 15 metrelik pasif multimode fiber optik kablo. MPO-12/APC kadın konektörleri, düşük kaybı olan OM3/OM4 fiber,Ve sağlam LSZH ceket.. Modern veri merkezlerindeki çift portlu OSFP 800G, tek portlu OSFP 400G ve QSFP112 alıcıları arasında doğrudan bağlantı sağlar.
Uzunluk:15 metre (toleransa +2% x L / -0 L≥5m için)
Bağlantı:MPO-12/APC (Köşe Fiziksel Temas) dişi MPO-12/APC dişi
NVIDIA MFP7E10-Nxxx serisi, MPO-12/APC konektörleri ile pasif optik multimod kabloları içerir ve 12 fiber dizisinden 8 aktif lif kullanır.MFP7E10-N015 standart 15 metrelik bir uzunluk sunarNVIDIA'nın yüksek hızlı ağ ekosistemi için özel olarak tasarlanmıştır.800Gb/s çift portlu OSFP alıcılarını ve 400Gb/s tek portlu OSFP ve QSFP112 modüllerini destekler.. 8 derecelik cilalı açılı cilalı bağlantı (APC), geri yansımayı önemli ölçüde azaltır ve 50G, 100G per lane mimarilerinde kullanılan PAM4 modülasyonu için sinyal bütünlüğünü sağlar.
Bu B Tipi çapraz fiber haritası (pin 1'den pin 12) ek kutupluk yönetimi olmadan alıcılar arasında doğrudan bağlantı sağlayarak dağıtımı basitleştirir.Her kablo Telcordia GR-1435 ve IEC 61754-7 özelliklerini karşılamak için fabrika test edilir, kutunun dışındaki güvenilirliği garanti eder.
- MPO-12/APC kadın konektörleri hizalanma delikleri ile transceiver hizalanma pinleriyle uyumlu
- 8 aktif multimod lif (50/125 μm) ve 4 kullanılmayan lif dayanıklılık elemanları
- Crossover Tip-B kutupluğu: yama kablosunun tersine çevrilmesine gerek yoktur
- Esnek yuvarlak LSZH (Alt Duman Sıfır Halogen) / OFNR ceket
- InfiniBand NDR, Ethernet 400GbE/800GbE ve NVLink protokollerini destekler
- Hızlı serbest bırakma ve güvenli çiftleşme için itme-çekme kilitleme mekanizması
- Çalışma sıcaklığı: 0°C - 70°C; depolama: -40°C - 85°C
- Yüksek hızlı PAM4 sinyalleri için optimize edilen düşük ekleme kaybı profili
MPO-12/APC konektör uç yüzü, yüksek hızlı bağlantılarda verici istikrarsızlığına ve bit hatalarına neden olabilecek optik geri yansımaları en aza indiren 8 derecelik bir açılı cilaya sahiptir.Ultra Fiziksel Temas (UPC) konektörlerinin aksine, tipik olarak daha düşük hızlı uygulamalarda kullanılır, APC, 100G PAM4 ve sonrası için kritik olan ≥35 dB geri dönüş kaybını sağlar.Kablolar Tipi B (çapraz) topolojisi, bir ucundaki iletim şeridlerini karşıdaki alıcıda alıcı şeridlerine haritalandırır. 1 şerit (gönder) 12 şerit (alıcı) ile bağlanır., şerit 2'den şerit 11'e vb. Bu, IEC 61754-7 tarafından dış adaptörler olmadan doğrudan bağlantı için önerilen standart MPO pinout'a eşittir.
- Değiştirici-değiştirici bağlantıları: Toplu işlem için iki MPO-12/APC bağlantısı kullanarak çift portlu OSFP anahtarlarını (800G) bağlayın.
- Değiştirme adaptör: NVIDIA ConnectX-7 ağ adaptörlerini veya BlueField-3 DPU'larını OSFP veya QSFP112 alıcıları üzerinden bağlayın.
- 50 metre multimod erişimi gerektiren veri merkezlerindeki omurilik yapısı mimarileri (en fazla 4 bağlantı bağlantısı ile).
- NVLink kumaş uzantıları ile yüksek performanslı hesaplama (HPC) ve depolama parçalanması.
- 10 metrelik uzunluğun yeterli olmadığı ve 15 metrelik uzunluğun optimal gevşeklik yönetimi sağladığı raflar arası bağlantılar.
NVIDIA alıcı ve ağ donanımı ile sorunsuz birliktelik için tasarlanmış ve onaylanmıştır.
| Alıcı / Cihaz | Liman Türü | Kullanım Durumu |
|---|---|---|
| MMA4Z00-NS (iki portlu OSFP DR8) | 2x MPO-12/APC | 800Gb/s anahtar tarafı |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400Gb/s adaptör/DPU |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400Gb/s ConnectX-7 / BlueField-3 |
| InfiniBand NDR 400G/800G anahtarları | OSFP portları | Yüksek kök değişimi |
Not: Kablo, MPO-12/APC konektörleriyle kesinlikle uyumludur. Polish uyumsuzluğu fiziksel hasara ve sinyal bozulmasına neden olabileceği için MPO-12/UPC (mavi kabuk) konektörleriyle eşleşmeyin.
| Parametreler | Değer |
|---|---|
| Ürün numarası | MFP7E10-N015 |
| Kablo Uzunluğu | 15 metre (tolerans: +2% x L / -0 L≥5m için) |
| Fiber Sayısı (Aktif) | 8 lif (12 lif MPO, 4 aktif değil) |
| Elyaf Türü | Multimode OM3 (uzunluklar için standart ≤30m) |
| Bağlantı tipi | MPO-12/APC dişi, düşük kayıplı uç yüzü |
| Ekleme kaybı (maksimum) | 0.35 dB + 0.0004 x L (L metre) → ≤0.356 dB tipik |
| Geri dönüş kaybı (min) | 35 dB |
| Kablo çapı | 3.0 ± 0.2 mm |
| Minimum Eğiliş Yarıçapı | 30 mm (dinamik/statik) |
| Ceket malzemesi | LSZH / OFNR, Su rengi |
| Çalışma sıcaklığı | 0 ila 70 °C |
| Depolama sıcaklığı | -40 ila 85 °C |
| Nitelikli Nemlilik | % 10 ila % 85 RH yoğunlaşmayan |
| Kutupluk Şeması | IEC 61754-7'ye göre B tipi (crossover) |
| Yönetmelik Uygunluğu | RoHS, CB, cTUVus, CE, FCC Sınıf A, VCCI, RCM |
NVIDIA, çeşitli raf yoğunluklarına ve kampüs bağlantılarına uygun olarak birden fazla uzunluk sunar.
| Sipariş bölüm numarası | Uzunluk | Tipik Uygulama |
|---|---|---|
| MFP7E10-N003 | 3 metre. | Rack içi, bitişik sunucular |
| MFP7E10-N005 | 5 metre. | Rafın tepesinden rafın ortasına |
| MFP7E10-N010 | 10 metre. | Renkler veya kısa sıra aralıkları arasında |
| MFP7E10-N015 | 15 metre. | Satırlar arası bağlantılar, standart rak-rak |
| MFP7E10-N030 | 30 metre. | Satır sonu veya bölge dağıtımı |
| MFP7E10-N050 | 50 metre. | OM4 fiber ile maksimum erişim |
Tüm kablolar, uzunluk toleransı hariç aynı mekanik ve optik özelliklere sahiptir (uzunluklar için ≥5 m, tolerans% 2 x L / -0).
- Sontan sona doğrulama:Her bir kablo, garantili birlikte çalışabilme ve bağlantı kenarları için NVIDIA alıcılarıyla eşleştirilmiştir.
- Alt toplam mülkiyet maliyeti:Pasif tasarım, veri merkezlerindeki soğutma üst harcamalarını azaltarak güç tüketimini ortadan kaldırır.
- Dayanıklılık ve güvenlik:LSZH ceket, yangın durumunda toksik dumanları en aza indirir; Riser tesisatları için OFNR sınıflandırılmıştır.
- Kesinlik üretimi:Sabit geometrisi olan fabrika cilalı APC konektörleri tekrarlanabilir düşük kayıp sağlar.
- Garanti ve destek:Doğrudan NVIDIA uyumluluğu sorun giderme karmaşıklığını azaltır.
- Optik uç yüzlerinin kirlenmesini önlemek için kurulum anına kadar toz kapaklarını çıkarmayın.
- En az 30 mm'lik bükme yarıçapını aşmaktan kaçının; sıkı bükmeler mikro bükme kaybına ve kalıcı lif hasarına neden olabilir.
- Kablo iletkenliğe sahip olmasa da ve ESD'ye duyarlı olmasa da, ESD'ye duyarlı alıcılarla eşleşir.
- Asla MPO-12/APC (yeşil kabuk) ile MPO-12/UPC (mavi kabuk) konektörlerini karıştırmayın; uyumsuz cilalamalar doğru şekilde oturmaz ve hizalama iğneleri hasar görebilir.
- Ferrule temizliği için sadece izopropil alkol ve tüylü bezler veya özel MPO temizleyicileri kullanın.
Hong Kong Starsurge Group Co., Limited, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. 2008 yılında kurulmuştur.Şirket, ağ anahtarları da dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet veriyor, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanları. Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, hükümet, sağlık,ÜretimŞirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunar.Müşteriye öncelik vererekStarsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmasına yardımcı olan güvenilir kaliteye, duyarlı hizmete ve özel çözümlere odaklanır.
Resmi NVIDIA Ortak:Starsurge, tedarik zincirinin tam şeffaflığı ve hızlı teslimatı ile orijinal NVIDIA kabloları, alıcılar ve ağ bileşenleri sağlar.
| NVIDIA Alıcı Modeli | Form Faktörü | Hız | Kablo Uyumluluğu |
|---|---|---|---|
| MMA4Z00-NS | Çift portlu OSFP | 800Gb/s (2x400G) | MFP7E10-Nxxx (ikili MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400Gb/s | MFP7E10-Nxxx |
| NVIDIA Quantum-2 / Spectrum-4 anahtarları | OSFP | NDR 400G/800G | MFP7E10-N015 / diğer uzunluklar |
- Bağlantı tipini onaylayın: MPO-12/APC (kadın) her iki ucunda yeşil kabuk.
- Bağlantı mesafesinin doğrulanması: 15m OM3 menzilinde (≤30m) ve OM4'ün daha uzun varyasyonlar için kullanıldığı takdirde tam 50m menzilini destekler.
- Alıcıların B Tipi çapraz kutuplulukla uyumlu olmasını sağlamak; NVIDIA optikleri doğrudan bağlanmak için B Tipi gerektirir.
- Eğer kullanıyorsanız yama panellerinizin de MPO/APC olup olmadığını kontrol edin ve kutupluk haritasını tutun.
- Temizlik için uygun MPO temizleyicileri ve toz kapakları stoklayın.
- NVIDIA MMA4Z00-NSSwitchler için çift portlu OSFP 800G DR8 alıcı
- NVIDIA MMA1Z00-NS400ConnectX-7 adaptörleri için QSFP112 400G DR4 alıcı
- NVIDIA MFP7E20 serisiDaha uzun mesafe için aktif optik kablolar (AOC)
- MPO-12/APC'den MPO-12/APC'ye dönüştürücülerUzatma ve panel montajı için
- Uygulama Notu: NDR InfiniBand için optik kablolar ve konektörler (NVIDIA desteğinden kullanılabilir)
- IEC 61754-7: Fiber optik birbirine bağlayıcı cihazlar
- Telcordia GR-1435-CORE: Çoklu Fiber Optik Bağlantılar için Genel Gereksinimler
