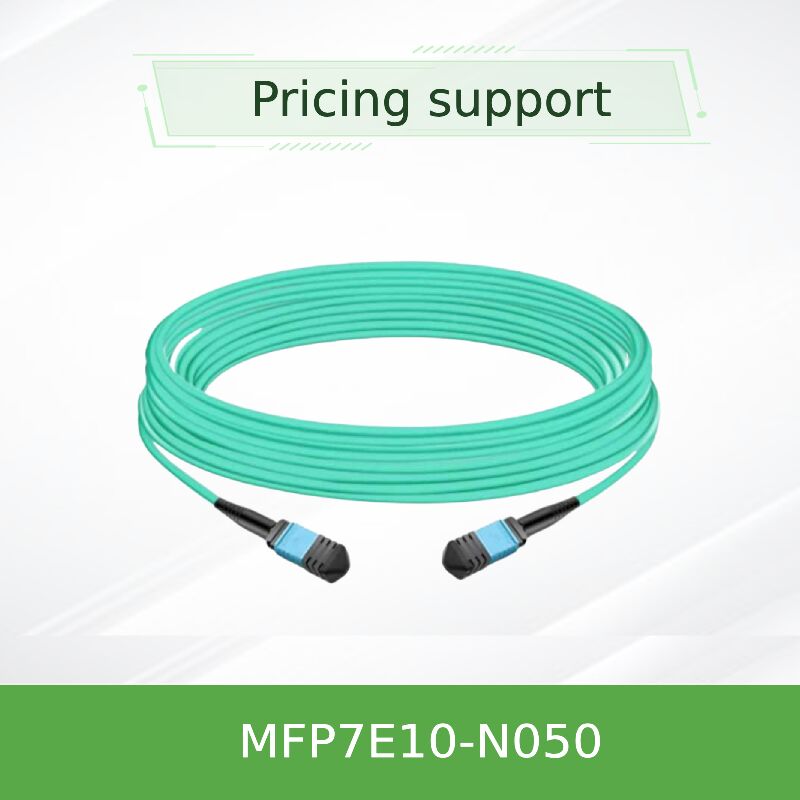

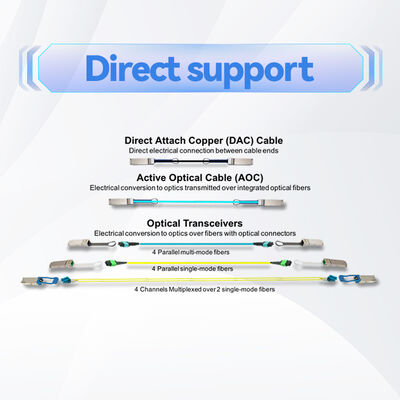

NVIDIA MFP7E10-N050 50m MPO APC Çok Modlu Fiber Kablo OM4 Genişletilmiş Menzil InfiniBand ve Ethernet
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N050 (980-9I57Y-00N050) |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Modeli: | MFP7E10-N050 | Uzunluk: | 50 m |
|---|---|---|---|
| Elyaf Tipi: | Çok modlu OM4 | Konektörler: | MPO-12/APC (kadın) |
| Ekleme Kaybı: | ≤ 0.37 dB | İade Kaybı: | ≥ 35 dB |
| Vurgulamak: | MPO APC Çok Modlu Fiber Kablo,50m Nvidia Kablo,MFP7E10-N050 |
||
Ürün Açıklaması
Genişletilmiş menzil uygulamaları için OM4 fiber kullanan, hassas mühendislikle üretilmiş 50 metrelik pasif çok modlu fiber optik kablo. MPO-12/APC dişi konektörler, düşük kayıplı OM4 cam ve sağlam LSZH ceket özelliklerine sahiptir. Veri merkezi omurga-yaprak mimarilerinde daha uzun mesafelerde ikiz portlu OSFP 800G, tek portlu OSFP 400G ve QSFP112 alıcı-vericiler arasında doğrudan bağlantı sağlar.
Uzunluk: 50 metre (tolerans +%2 x U / -0)
Fiber Türü: OM4 Çok Modlu (50/125 µm) – 4 konektör bağlantısına kadar 50m menzil için optimize edilmiştir
Konektör: MPO-12/APC (Açılı Fiziksel Temas) dişi - MPO-12/APC dişi
NVIDIA MFP7E10-N050, MFP7E10-Nxxx pasif optik çok modlu kablo ailesinin genişletilmiş menzilli üyesidir. OM4 sınıfı fiberden yararlanan bu 50 metrelik kablo, serinin desteklediği maksimum bağlantı mesafesini elde eder, bu da onu modern veri merkezlerindeki omurga-yaprak topolojileri, satırlar arası ara bağlantılar ve satır sonundan satır sonuna bağlantı için ideal çözüm haline getirir. Kablo, 12 fiberli bir MPO-12/APC konektör içinde 8 aktif fiber içerir ve 4 inaktif fiber yapısal bütünlüğü korumak için mukavemet elemanları olarak hizmet eder.
Özellikle NVIDIA'nın yüksek hızlı ağ ekosistemi için tasarlanmıştır, 800Gb/s ikiz portlu OSFP alıcı-vericilerin yanı sıra 400Gb/s tek portlu OSFP ve QSFP112 modüllerini destekler. 8 derecelik cilalı Açılı Cilalı Konektör (APC), PAM4 modülasyonu ile daha uzun mesafelerde sinyal bütünlüğünü korumak için gerekli olan üstün geri dönüş kaybı performansı (≥35 dB) sağlar.
Bu Tip-B çapraz bağlantı fiber eşlemesi (pin 1'den pin 12'ye), ek polarite yönetimi olmadan alıcı-vericiler arasında doğrudan bağlantı sağlar. Her kablo, Telcordia GR-1435 ve IEC 61754-7 spesifikasyonlarını karşılamak üzere fabrikada test edilmiştir, bu da tam 50 metrelik menzil boyunca güvenilir performans sağlar.
- Hizalama delikli MPO-12/APC dişi konektörler – alıcı-verici hizalama pimleriyle uyumludur
- 4 kullanılmayan fiber mukavemet elemanı olarak 8 aktif OM4 çok modlu fiber (50/125 µm)
- Çapraz Tip-B polarite: patch kablo ters çevirme ihtiyacını ortadan kaldırır
- Esnek yuvarlak LSZH (Düşük Duman Sıfır Halojen) / OFNR ceket – çok modlu tanımlama için aqua rengi
- InfiniBand NDR, Ethernet 400GbE/800GbE ve NVLink protokollerini destekler
- Hızlı serbest bırakma ve güvenli eşleştirme için itmeli-çekmeli mandal mekanizması
- Çalışma sıcaklığı: 0°C ila 70°C; depolama: -40°C ila 85°C
- Düşük ekleme kaybı profili, OM4 genişletilmiş menzil için optimize edilmiştir
- 50 metrelik menzil spesifikasyonu, bağlantıda toplam 4 optik konektör bağlantısına sahip iki optik patch panel varsayar
MFP7E10-N050, OM3'ten daha yüksek bant genişliği ve daha düşük zayıflama sağlayan OM4 sınıfı çok modlu fiber kullanır, bu da 400G/800G hızlarında güvenilir 50 metrelik iletime olanak tanır. OM4 fiber, OM3'e (≥2000 MHz·km) kıyasla geliştirilmiş mod bant genişliğine (≥4700 MHz·km 850nm'de) sahiptir, bu da yüksek hızlı PAM4 uygulamalarında daha uzun menzile izin verir.
MPO-12/APC konektör uç yüzü, yüksek hızlı bağlantılarda verici kararsızlığına ve bit hatalarına neden olabilecek optik geri yansımaları en aza indiren 8 derecelik açılı bir cilaya sahiptir. Düşük hızlı uygulamalarda tipik olarak kullanılan Ultra Fiziksel Temas (UPC) konektörlerinin aksine, APC, genişletilmiş mesafelerde 100G PAM4 ve üzeri için kritik olan geri dönüş kaybını ≥35 dB sağlar.
Kablo'nun Tip-B (çapraz bağlantı) topolojisi, bir uçtaki iletim hatlarını karşıdaki alıcı-vericinin alma hatlarına eşler – hat 1 (iletim) hat 12'ye (alma) bağlanır, hat 2 hat 11'e vb. Bu, harici adaptörler olmadan doğrudan ara bağlantı için IEC 61754-7 tarafından önerilen standart MPO pin düzenine uyar.
- Omurga-Yaprak Mimarileri: Yaprak anahtarlarını birden fazla satır veya büyük veri merkezi salonları boyunca omurga anahtarlarına bağlayın.
- Anahtardan Anahtara Bağlantılar: İkiz portlu OSFP anahtarlarını (800G) genişletilmiş mesafelerde iki MPO-12/APC portu kullanarak bağlayın.
- Anahtardan Adaptöre: NVIDIA ConnectX-7 ağ adaptörlerini veya BlueField-3 DPU'ları OSFP veya QSFP112 alıcı-vericiler aracılığıyla maksimum bağlantı bütçesinde bağlayın.
- Satırlar Arası Ara Bağlantılar: 30 metrelik OM3 kablolarının yetersiz kaldığı ve aktif optik kabloların istenmediği ortamlar için idealdir.
- Yüksek Performanslı Hesaplama (HPC) Kümeleri: Dağıtılmış hesaplama düğümleriyle büyük ölçekli yapay zeka eğitim kümelerinde esneklik sağlayın.
NVIDIA alıcı-vericileri ve ağ donanımlarıyla sorunsuz birlikte çalışabilirlik için tasarlanmış ve doğrulanmıştır. Uyumlu olduğu cihazlar:
| Alıcı-Verici / Cihaz | Form Faktörü | Hız | Kullanım Senaryosu |
|---|---|---|---|
| MMA4Z00-NS (ikiz portlu OSFP DR8) | 2x MPO-12/APC | 800Gb/s (2x400G) | Anahtar tarafı uzun menzil |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400Gb/s | Adaptör/DPU uzun menzil |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400Gb/s | ConnectX-7 / BlueField-3 |
| NVIDIA Quantum-2 / Spectrum-4 anahtarları | OSFP portları | NDR 400G/800G | Omurga-yaprak anahtarlama |
Not: Kablo kesinlikle MPO-12/APC konektörlerle uyumludur. MPO-12/UPC (mavi kabuk) konektörlerle eşleştirmeyin, çünkü cilalama uyumsuzluğu fiziksel hasara ve sinyal bozulmasına neden olabilir.
| Parametre | Değer |
|---|---|
| Ürün Numarası | MFP7E10-N050 |
| Kablo Uzunluğu | 50 metre (tolerans: U≥5m için +%2 x U / -0) |
| Fiber Sayısı (Aktif) | 8 fiber (12-fiber MPO, 4 inaktif) |
| Fiber Türü | OM4 Çok Modlu (50/125 µm) – genişletilmiş menzil için geliştirilmiş bant genişliği |
| Konektör Türü | MPO-12/APC dişi, düşük kayıplı uç yüz |
| Ekleme Kaybı (maks) | 0.35 dB + 0.0004 x U (U metre cinsinden) → ≤0.37 dB tipik |
| Geri Dönüş Kaybı (min) | ≥35 dB |
| Kablo Çapı | 3.0 ± 0.2 mm |
| Minimum Bükülme Yarıçapı | 30 mm (dinamik/statik) |
| Ceket Malzemesi | LSZH / OFNR, Aqua rengi |
| Çalışma Sıcaklığı | 0 ila 70 °C |
| Depolama Sıcaklığı | -40 ila 85 °C |
| Bağıl Nem | Yoğuşmasız %10 ila %85 RH |
| Polarite Şeması | Tip-B (çapraz bağlantı) IEC 61754-7'ye göre |
| Maksimum Menzil Koşulu | 4 optik konektör bağlantısına kadar 50m (2 patch panel) |
| Yasal Uyumluluk | RoHS, CB, cTUVus, CE, FCC Sınıf A, VCCI, RCM |
NVIDIA, çeşitli veri merkezi topolojilerine uyacak şekilde birden fazla uzunluk sunar. MFP7E10-N050, OM4 fiber kullanarak maksimum çok modlu menzili sağlar:
| Sipariş Parça Numarası | Uzunluk | Fiber Türü | Tipik Uygulama |
|---|---|---|---|
| MFP7E10-N003 | 3 metre | OM3 | Raf içi, bitişik sunucular |
| MFP7E10-N005 | 5 metre | OM3 | Raf üstünden ortaya |
| MFP7E10-N010 | 10 metre | OM3 | Raflar arası veya kısa satır açıklıkları |
| MFP7E10-N015 | 15 metre | OM3 | Satırlar arası bağlantılar, standart raf-raf |
| MFP7E10-N020 | 20 metre | OM3 | Genişletilmiş raflar arası, koridor geçiş bağlantıları |
| MFP7E10-N030 | 30 metre | OM3 | Satır sonu dağıtımı, maksimum OM3 menzili |
| MFP7E10-N050 | 50 metre | OM4 | Maksimum menzil, omurga-yaprak, satırlar arası, büyük veri merkezi açıklıkları |
50 metreyi aşan mesafeler gerektiren dağıtımlar için NVIDIA aktif optik kabloları (AOC) veya tek modlu çözümleri düşünün.
- Uçtan uca doğrulama: Her kablo, tam 50m menzil boyunca garanti edilmiş birlikte çalışabilirlik ve bağlantı marjları için NVIDIA alıcı-vericileriyle eşleştirilir.
- Düşük toplam sahip olma maliyeti: Pasif tasarım, güç tüketimini ortadan kaldırarak veri merkezlerinde soğutma maliyetlerini azaltır.
- OM4 genişletilmiş menzil: Maksimum çok modlu mesafeye olanak tanır, birçok dağıtımda aktif optik kablo ihtiyacını azaltır.
- Dayanıklılık ve güvenlik: LSZH ceket, yangın durumunda zehirli dumanları en aza indirir; OFNR, yükseltici kurulumları için derecelendirilmiştir.
- Hassas üretim: Fabrika cilalı APC konektörleri, tutarlı geometri ile tekrarlanabilir düşük kayıp sağlar.
- Garanti ve destek: Doğrudan NVIDIA uyumluluğu, sorun giderme karmaşıklığını azaltır.
- Optik uç yüzlerin kirlenmesini önlemek için kurulum anına kadar toz kapaklarını çıkarmayın.
- Minimum 30 mm bükülme yarıçapını aşmaktan kaçının; sık bükülmeler, özellikle 50m bağlantılar için kritik olan mikro bükülme kaybına ve kalıcı fiber hasarına neden olabilir.
- Kablo iletken olmayan ve ESD'den etkilenmeyen olsa da, ESD'ye duyarlı alıcı-vericilerle eşleşir – kullanım sırasında standart ESD önlemlerini izleyin.
- MPO-12/APC (yeşil kabuk) ile MPO-12/UPC (mavi kabuk) konektörleri asla karıştırmayın; uyumsuz cilalar doğru şekilde oturmayacak ve hizalama pimlerine zarar verebilir.
- Yüksük temizliği için yalnızca izopropil alkol ve tüy bırakmayan mendiller veya özel MPO temizleyiciler kullanın.
- Maksimum 50m mesafede dağıtım yaparken, tüm patch panellerin ve ara bağlantıların benzer düşük kayıplı özelliklere sahip MPO-12/APC konektörleri kullandığından emin olun.
Hong Kong Starsurge Group Co., Limited, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008 yılında kurulan şirket, ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanlarını içeren ürünlerle dünya çapında müşterilere hizmet vermektedir. Deneyimli bir satış ve teknik ekibin desteğiyle Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi sektörlere destek vermektedir. Şirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunmaktadır. Müşteri odaklı bir yaklaşımla Starsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmalarına yardımcı olan güvenilir kalite, duyarlı hizmet ve özel çözümlere odaklanmaktadır.
Resmi NVIDIA Ortağı: Starsurge, tam tedarik zinciri şeffaflığı ve hızlı teslimat ile orijinal NVIDIA kabloları, alıcı-vericileri ve ağ bileşenleri sağlar.
| NVIDIA Alıcı-Verici Modeli | Form Faktörü | Hız | Kablo Uyumluluğu |
|---|---|---|---|
| MMA4Z00-NS | İkiz portlu OSFP | 800Gb/s (2x400G) | MFP7E10-N050 (çift MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400Gb/s | MFP7E10-N050 |
| MMA1Z00-NS400 | QSFP112 | 400Gb/s | MFP7E10-N050 |
| NVIDIA Quantum-2 / Spectrum-4 anahtarları | OSFP | NDR 400G/800G | Uzun menzil için MFP7E10-N050 |
- Konektör tipini doğrulayın: Her iki uçta MPO-12/APC (dişi) – yeşil kabuk.
- Bağlantı mesafesini doğrulayın: 50m OM4 fiber gerektirir ve 4 optik konektör bağlantısına kadar varsayar.
- Alıcı-vericilerin Tip-B çapraz bağlantı polaritesini desteklediğinden ve OM4 50m menzilini desteklediğinden emin olun.
- Tüm patch panellerin ve ara bağlantıların düşük kayıplı özelliklere sahip MPO-12/APC konektörleri kullandığını kontrol edin.
- Bakım için uygun MPO temizleyicileri ve toz kapakları stoklayın.
- Nihai dağıtımdan önce tüm bağlantıları içeren bağlantı bütçesi hesaplamasını yapın.
- NVIDIA MMA4Z00-NS – Anahtarlar için İkiz portlu OSFP 800G DR8 alıcı-verici
- NVIDIA MMA1Z00-NS400 – ConnectX-7 adaptörleri için QSFP112 400G DR4 alıcı-verici
- NVIDIA MFP7E10-N020 serisi – 50m üzeri menzil için aktif optik kablolar (AOC)
- MPO-12/APC - MPO-12/APC geçiş adaptörleri – Uzatma ve panel montajı için
- NVIDIA MFP7E10-N030 – Daha kısa menzil uygulamaları için 30m OM3 varyantı
- Uygulama Notu: NDR InfiniBand için Optik Kablolar ve Konektörler (NVIDIA desteğinden temin edilebilir)
- IEC 61754-7: Fiber optik ara bağlantı cihazları – MPO konektör ailesi
- Telcordia GR-1435-CORE: Çok Fiberli Optik Konektörler İçin Genel Gereksinimler
- NVIDIA 400G/800G Dağıtımları İçin Optik Ara Bağlantı Kılavuzu
