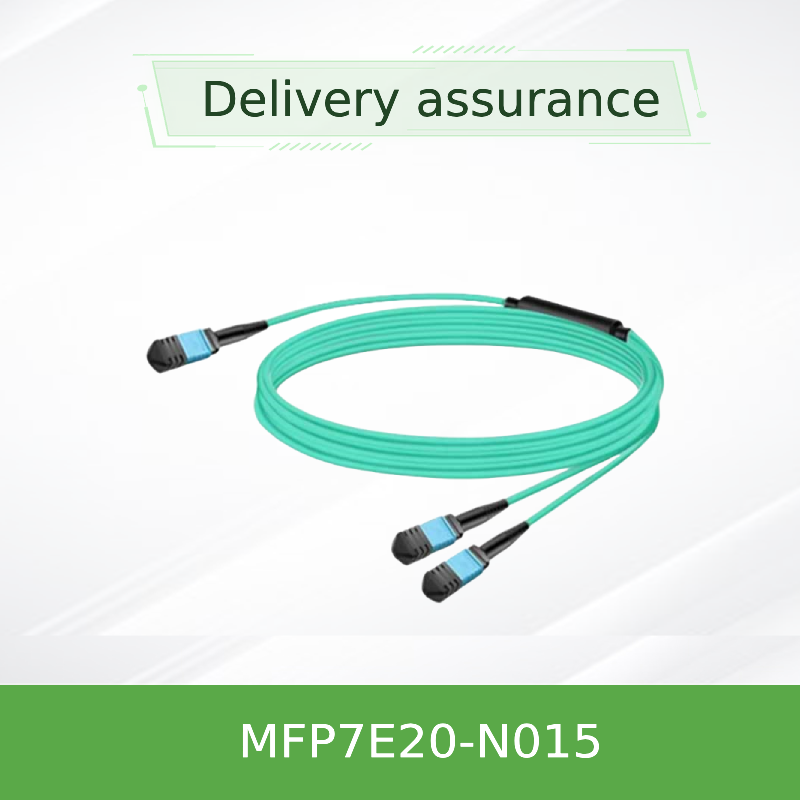

NVIDIA MFP7E20-N015 1:2 Splitter Kablo.

NVIDIA MFP7E20-Nxxx serisi, tek bir MPO-12/APC - çift MPO-12/APC montajı içinde benzersiz bir 4 kanallıdan iki adet 2 kanallı ayırma işlevi sunar. MFP7E20-N015, aqua LSZH ceketi ile düşük kayıplı OM4 çok modlu fiber kullanarak 15 metre menzil sunar. Açılı fiziksel temas (APC) cilası (8 derecelik) geri yansımaları ortadan kaldırır ve üstün optik geri dönüş kaybı ≥35 dB sağlar. Bu ayırıcı kablo, tek bir 800G bağlantı noktasının (çift OSFP) iki bağımsız 200G/400G bağlantıya ayrılmasını sağlayarak bağlantı noktası yoğunluğunu en üst düzeye çıkarır ve anahtardan adaptöre kablolama karmaşıklığını azaltır. Her kablo titizlikle fabrika testinden geçirilmiş, Telcordia GR-1435 uyumlu ve kolay kurulum için itmeli-çekmeli mandalları desteklemektedir.

50/125µm çok modlu fiber etrafında inşa edilmiştir (≤30m modeller için OM3, >30m için OM4; MFP7E20-N015, düşük ekleme kaybıyla uzatılmış 15m performans için OM4 kullanır). MPO-12/APC dişi konektörler, hassas optik hizalamayı garanti eden alıcı-verici pimleriyle eşleşen hizalama delikleri içerir. "Çapraz" Tip-B ara bağlantısı, 4 kanallı uçtaki (çift bağlantı noktalı OSFP tarafı) 1. şeridin ilk daldaki 12. şeride ve ikinci daldaki 2. şeridin 11. şeride eşleşmesini sağlar, böylece tam çift yönlü iletişimi etkili bir şekilde etkinleştirir. NVIDIA'nın titiz ekleme kaybı bütçesi (≤0.35 dB + 0.0004 x L), sıcaklık ve nem değişimlerinde bağlantı güvenilirliğini sağlar (-40°C ila 85°C depolama, 0-70°C çalışma).

• Üst raf anahtarlarındaki NVIDIA çift bağlantı noktalı OSFP 800G alıcı-vericileri (örneğin, MMA4Z00-NS) ConnectX-7 veya BlueField-3 DPU adaptörlerine 400G OSFP/QSFP112 modülleri kullanarak bağlama.
• İki sunucunun 1:2 ayırıcı yapılandırması aracılığıyla tek bir anahtar bağlantı noktasını paylaştığı yüksek yoğunluklu sunucu kümelemesi (her bir dal ayrı bir işlem düğümüne hizmet eder).
• Kablo hacmini azaltan ve hava akışını optimize eden tek bir 800G bağlantı noktasından her dal için 200G gerektiren Yapay Zeka/Makine Öğrenmesi kümeleri.
• Veri merkezlerindeki omurga-yaprak ağları, 50 metreye kadar kısa mesafeli, uygun maliyetli yüksek hızlı ara bağlantılar için çok modlu fiber kullanır (2'ye kadar patch panel ile).

MFP7E20-N015, NVIDIA uçtan uca ağ çözümleriyle kusursuz entegrasyon için tasarlanmıştır. Tüm standart MPO-12/APC optik arayüzleriyle (dişi konektörler) eşleşir ve şunlarla uyumludur:

• Çift bağlantı noktalı OSFP alıcı-vericiler: MMA4Z00-NS (800G DR8), MMA4Z00-NS400 (400G DR4+)
• Tek bağlantı noktalı OSFP / QSFP112 alıcı-vericiler: MMA1Z00-NS400, QSFP112 400G DR4 modülleri
• Ağ adaptörleri: NVIDIA ConnectX-7, ConnectX-6 (uygun yuva/adaptör ile), BlueField-3 DPU'lar
• Anahtarlar: OSFP yuvalı NVIDIA Quantum-2, Spectrum-4 tabanlı platformlar.

Hong Kong Starsurge Group, NVIDIA orijinal optik ürünleri için teknik ön satış danışmanlığı, uyumluluk doğrulaması ve dünya çapında lojistik dahil olmak üzere tam yaşam döngüsü desteği sağlar. Her MFP7E20-N015 kablosu doğrudan yetkili NVIDIA tedarik zincirinden temin edilir. Mühendislik ekibimiz ağ topolojisi tasarımı, alıcı-verici eşleştirmesi ve yerinde kurulum rehberliği konusunda yardımcı olur. RMA veya teknik sorularınız için networking-support@starsurge.com adresinden bize ulaşın veya özel hesap yöneticinizle iletişime geçin.

• Kurulum anına kadar toz kapaklarını çıkarmayın. Kirli konektörler optik konektör temizleyicileri kullanılarak temizlenmelidir (uç yüzeyinde uygun aletler olmadan asla alkollü mendil kullanmayın).
• Kabloyu 30 mm yarıçapın dışına bükmekten kaçının; keskin bükülmeler fiberlere kalıcı olarak zarar verebilir.
• Kabloları belirtilenlerin dışındaki sıvılardan ve yüksek nemli ortamlardan uzak tutun.
• Alıcı-vericileri kullanırken ESD önlemleri gereklidir, ancak fiber kablonun kendisi iletken değildir.
• MPO konektörünü asla zorlamayın; anahtarı hizalayın ve mandallama olana kadar nazikçe itin.

Hong Kong Starsurge Group Co., Limited, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008 yılında kurulan şirket, ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanları dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet vermektedir. Deneyimli bir satış ve teknik ekibin desteğiyle Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi sektörlere hizmet vermektedir. Şirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunmaktadır. Müşteri odaklı bir yaklaşımla Starsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmalarına yardımcı olan güvenilir kalite, duyarlı hizmet ve özel çözümlere odaklanmaktadır.

Orijinal NVIDIA MFP7E20 serisi kablolar, hızlı sevkiyat ve uzman mühendislik desteği için bizimle ortak olun.

• Her iki uçtaki alıcı-vericilerin MPO-12/APC dişi arayüzü (anahtar yukarı) gerektirdiğini onaylayın.
• Kablo uzunluğunun (15m) raf-raf veya sıra içi mesafeye uyup uymadığını doğrulayın.
• Anahtar bağlantı noktalarını kontrol edin: tam 800G kullanımı için çift bağlantı noktalı OSFP bağlantı noktaları iki ayırıcı kablo ile eşleştirilmelidir.
• Toz kapakları ve temizleme kitleri planlayın – düşük ekleme kaybını korumak için zorunludur.
• Çalışma ortamı sıcaklık aralığının 0-70°C olduğundan, aşırı bükülmeler olmadığından emin olun.

• NVIDIA MMA4Z00-NS – 800G çift bağlantı noktalı OSFP DR8 alıcı-verici
• NVIDIA MMA1Z00-NS400 – 400G QSFP112 DR4 alıcı-verici
• NVIDIA MFP7E20-N050 – Uzatılmış menzil için 50m OM4 ayırıcı kablo
• MPO-12 APC - MPO-12 APC Tip B ana kablolar (düz, ayırıcı olmayan)
• MPO konektörleri için optik temizleme kalemleri ve kaset temizleyiciler
