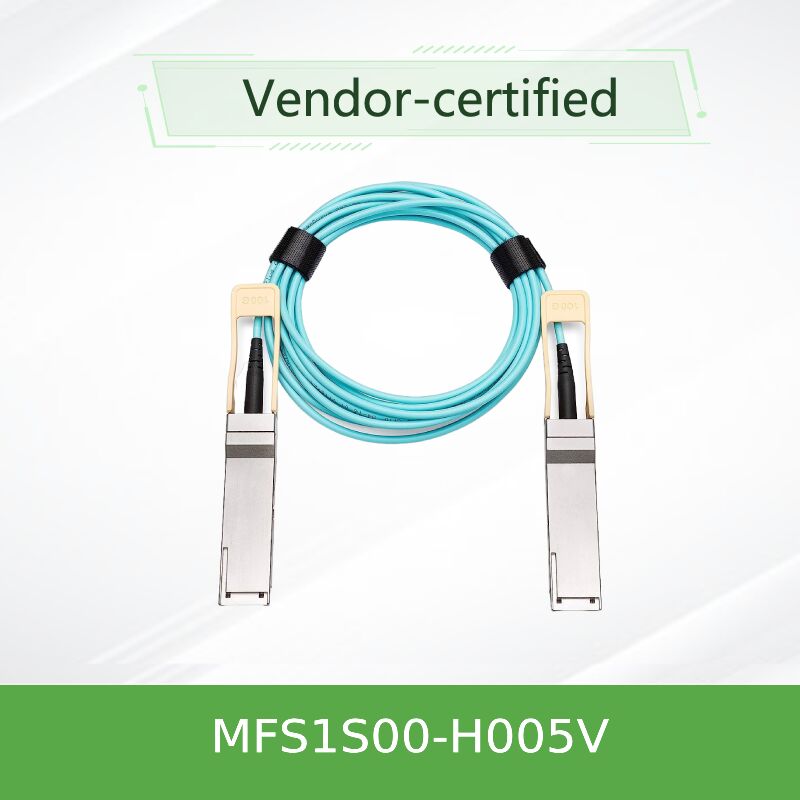

NVIDIA Mellanox MFS1S00-H005V 200Gb/s QSFP56 Aktif Optik Kablo ¢ InfiniBand HDR ve 200GbE için 5m MMF AOC

NVIDIA Mellanox MFS1S00-H005V , 5 metre güvenilir bağlantı sağlayan, yeni nesil veri merkezleri ve yüksek performanslı bilgi işlem kümeleri için tasarlanmış, yüksek performanslı bir 200Gb/s QSFP56 Çok Modlu Fiber (MMF) aktif optik kablodur. InfiniBand HDR (Yüksek Veri Hızı) ve 200 Gigabit Ethernet ortamları için tasarlanan bu AOC, 4x50G'lik 50Gb/s PAM4 modülasyonunu kullanarak toplam 200Gb/s bant genişliği elde eder. Pasif DAC'lere kıyasla MFS1S00-H005V, üstün sinyal bütünlüğü, daha sıkı bükülme yarıçapları, azaltılmış ağırlık ve iyileştirilmiş hava akışı sağlarken, uç başına yalnızca 5.0W tipik güç tüketir (yeniden zamanlama etkinleştirildiğinde). VCSEL dizileri ve entegre yeniden zamanlama devresi ile üretilen bu kablo, 1E-15'ten daha iyi hata oranları ve öngörülebilir düşük gecikme süresi sunar. SFF-8665 (QSFP56) ve SFF-8636 yönetim arayüzü ile tam uyumlu olan kablo, sıcak takılabilir ve RoHS uyumludur.

MFS1S00-H005V, her uçta dört çok modlu fiber tel ile VCSEL tabanlı aktif optikler kullanır; her hat 50Gb/s PAM4 (53.125 GBd) hızında çalışarak toplam 200Gb/s bant genişliği elde eder. Kablo, çeşitli ana bilgisayar sistemleri için ince ayar yaparak bağlantı marjını en üst düzeye çıkarmak üzere programlanabilir giriş dengeleyicileri ve çıkış ön-vurgusu entegre eder. Yeniden zamanlama her hat için seçici olarak etkinleştirilebilir, bu da yüksek veri hızlarında titreşimi azaltırken, yeniden zamanlama devre dışı bırakıldığında daha düşük hızlarla (örneğin 100Gb/s NRZ) geriye dönük uyumluluğu korur. LSZH (Düşük Duman Sıfır Halojen) kılıf, yoğun dağıtımlarda yangın güvenliğini artırır. Tüm aktif elektronikler QSFP56 konektör muhafazaları içine hermetik olarak kapatılmıştır ve ana bilgisayar portundan standart 3.3V dışında harici güç gerektirmez. Kablo, SFF-8636 kayıtları aracılığıyla hız seçimi desteği sunar, bu da 25.78125 GBd NRZ (EDR) veya 26.56250 GBd PAM4 (HDR) çalışması için yapılandırma imkanı tanır.

• InfiniBand HDR ağlarını kullanan Yüksek Performanslı Bilgi İşlem (HPC) kümeleri (5m raf içi veya bitişik raf bağlantıları)
• 200GbE veri merkezi yaprak-omurga mimarileri, üst raf anahtarlarını işlem düğümlerine bağlar
• Yüksek bant genişliği ve düşük gecikme süresi gerektiren InfiniBand üzerinde NVMe-oF kullanan depolama ağları
• NVIDIA Quantum-2 anahtarlarından yararlanan Yapay Zeka/Makine Öğrenmesi eğitim kümeleri
• Aynı raf içindeki veya bitişik raflar arasındaki anahtar-sunucu bağlantıları
• Yüksek yoğunluklu, güç verimli kablolama gerektiren hiper ölçekli veri merkezi dağıtımları

MFS1S00-H005V, SFF-8665 standardına uyan herhangi bir standart QSFP56 portu ile uyumludur. NVIDIA Mellanox InfiniBand HDR ve 200GbE anahtar platformlarının yanı sıra birçok üçüncü taraf 200GbE anahtarlarında yerel olarak desteklenir. Doğrulanmış uyumlu platformlar şunları içerir:

• NVIDIA Mellanox Quantum-2 (QSFP56) InfiniBand anahtarları
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand adaptörleri
• NVIDIA Mellanox SN3700, SN4600 serisi 200GbE anahtarları
• Endüstri standardı 200G QSFP56 anahtarları (uyumluluk değişiklik gösterebilir; lütfen AOC desteğini onaylayın)

¹ DDM aracılığıyla 75°C'ye kadar dahili sıcaklık okumasına izin verilir. Mutlak maksimum değerler: Vcc -0.3 ila 3.6V; veri giriş voltajı -0.3 ila 3.465V; hasar eşiği 3.4 dBm.

Not: Uzunluk toleransı <5m: +300mm>

• 200G'de Genişletilmiş Menzil: Pasif DAC'ler genellikle 200G'de 3-5m ile sınırlıdır; AOC, 5m ve ötesinde sağlam performans sunar.
• Üstün Kablo Yönetimi: Bakır DAC'lerden daha ince, daha hafif ve daha esnektir; sıkı bükülme yarıçaplarını (min 30mm) destekler.
• İyileştirilmiş Hava Akışı: Yüksek yoğunluklu anahtar şasilerinde ve kablo yönetim sistemlerinde daha az engel.
• Optimize Edilmiş Güç Verimliliği: 200G'de uç başına 5.0W, aktif optikler için oldukça rekabetçidir.
• Entegre Sinyal Koşullandırma: Programlanabilir EQ ve ön-vurgu, ana bilgisayar PCB varyasyonlarını ve konektör kayıplarını telafi eder.
• EMI Bağışıklığı: Fiber ortam, hassas RF ortamları için ideal olan elektriksel paraziti ortadan kaldırır.
• Dijital Tanılama İzleme (DDM): Proaktif bakım için optik güç, sıcaklık ve voltajın gerçek zamanlı izlenmesi.

Hizmet ve Destek – Hong Kong Starsurge

Güvenilir bir teknoloji odaklı ağ donanımı sağlayıcısı olarak Hong Kong Starsurge Group, NVIDIA Mellanox aktif optik kabloları için kapsamlı destek sunmaktadır. Hizmetlerimiz şunları içerir:

• Rekabetçi teslim süreleriyle küresel teslimat (stok durumu talebe göre)
• Satış öncesi teknik doğrulama: anahtar/sunucu modellerinizle uyumluluk kontrolleri
• Özel projeler için özel uzunluk talepleri (MOQ'ya tabidir)
• 1 yıllık sınırlı donanım garantisi (onarım veya değiştirme için üretici kapsamı)
• RMA desteği ve sorun giderme yardımı
• Çok dilli satış mühendisliği ekibi (İngilizce, Çince ve diğerleri)

Sıkça Sorulan Sorular

S: MFS1S00-H005V ile önceki nesil 100G AOC arasındaki fark nedir?

C: MFS1S00-H005V, 4x50G PAM4 modülasyonunu kullanarak 200Gb/s'yi desteklerken, 100G AOC'ler 4x25G NRZ kullanır. InfiniBand HDR ve 200GbE ağları için tasarlanmıştır ve yeni nesil HPC ve AI kümeleri için iki kat bant genişliği sunar.

S: Bu kablo 100Gb/s (EDR) portlarıyla geriye dönük uyumlu mu?

C: Evet, hız seçimi kayıtlarını uygun şekilde ayarlayarak (25.78125 GBd NRZ modunda) ve gerekirse yeniden zamanlamayı devre dışı bırakarak. Ancak, en iyi kullanım 200G HDR'dedir. Karma hız ortamları için ana bilgisayar uyumluluğunu doğrulayın.

S: 5 metrede tipik güç tüketimi nedir?

C: Güç tüketimi uzunluğa bağlı değildir; kablo 1m veya 100m olsa bile, yeniden zamanlama etkinleştirildiğinde her uç tipik olarak 5.0W tüketir.

S: Kablo Dijital Tanılama İzleme (DDM) desteği sunuyor mu?

C: Evet, DDM, hat başına Rx/Tx optik gücü, bias akımı, besleme voltajı ve kasa sıcaklığının uyarı/alarm eşikleriyle gerçek zamanlı izlenmesini sağlar.

S: Hangi garanti sağlanıyor?

C: NVIDIA Mellanox, üretim kusurları için parça onarımı veya değiştirilmesini kapsayan 1 yıllık sınırlı bir donanım garantisi sunar.

S: Bu kabloyu Mellanox olmayan anahtarlarla kullanabilir miyim?

C: 200GbE ve yeniden zamanlamalı AOC'leri destekleyen üçüncü taraf QSFP56 anahtarlarıyla çalışabilir. Ancak, uyumluluk garanti edilmez; anahtar satıcınızla doğrulamanızı ve büyük ölçekli dağıtımdan önce test etmenizi öneririz.

Önlemler ve Kullanım

• Dahili optiklere kalıcı hasarı önlemek için mutlak maksimum besleme voltajını (3.6V) aşmayın.
• Fiber hasarını önlemek için 30mm dinamik bükülme yarıçapından daha sıkı bükülmelerden kaçının.
• Kuruluma kadar konektörlerdeki toz kapaklarını takılı tutun; kirlenme sinyal bozulmasına ve BER artışına neden olabilir.
• Belirtilen güvenilirlik için 0-70°C kasa sıcaklığı aralığında çalıştırın.
• QSFP56 konektörlerini tutarken standart ESD önlemlerini (topraklanmış bilek kayışları, ESD matları) kullanın.
• Konektörlerden kabloyu çekmeyin veya zorlamayın; çıkarmak için çekme tırnağını kullanın.
• Kablo, IEC 60825-1'e göre Sınıf 1 lazer ürünü olarak sınıflandırılmıştır. Lazer açıklığına doğrudan maruz kalmaktan kaçının.

Hong Kong Starsurge Group Co., Limited Hakkında

2008 yılında kurulan Hong Kong Starsurge Group Co., Limited , ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. Dünya çapında müşterilere hizmet veren Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal sektörlere destek vermektedir. Şirket, önde gelen markaların ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve aktif optik kablolar sunmaktadır. Müşteri odaklı bir yaklaşımla Starsurge, güvenilir kalite, duyarlı hizmet, çok dilli destek ve küresel teslimat yeteneklerine odaklanmaktadır. NVIDIA Mellanox ağ çözümleri için güvenilir bir ortak olarak Starsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapıları oluşturmalarına yardımcı olmak için teknik uzmanlığı tedarik zinciri mükemmelliği ile birleştirir.

---

Anahtar Bilgiler

• 200Gb/s (4x50G PAM4)
• 5 metre uzunluk
• Güç: Uç başına tipik 5.0W (yeniden zamanlamalı)
• VCSEL + MMF teknolojisi
• LSZH kılıf, RoHS
• InfiniBand HDR / 200GbE hazır
• Sıcak takılabilir QSFP56
• DDM desteği

Uyumluluk Matrisi

• NVIDIA Quantum-2 InfiniBand anahtarları
• ConnectX-6 HDR / ConnectX-7 adaptörleri
• SN3700, SN4600 200GbE anahtarları
• Üçüncü taraf 200G QSFP56 anahtarları (sınırlı)
• Adaptörsüz QSFP28 (100G) portlarıyla uyumlu değil

Alıcı Kontrol Listesi

• QSFP56 port tipini onaylayın (QSFP28 değil)
• Gerekli mesafe: 5m veya başka?
• Çalışma ortamı sıcaklığı (0-70°C)
• 200G PAM4'te AOC / yeniden zamanlama için anahtar desteği
• Garanti ve RMA şartları
• Teslim süresi ve toplu fiyatlandırma
