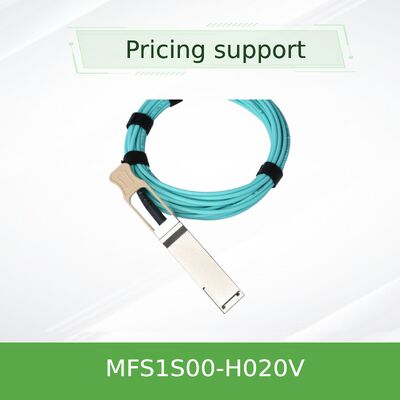

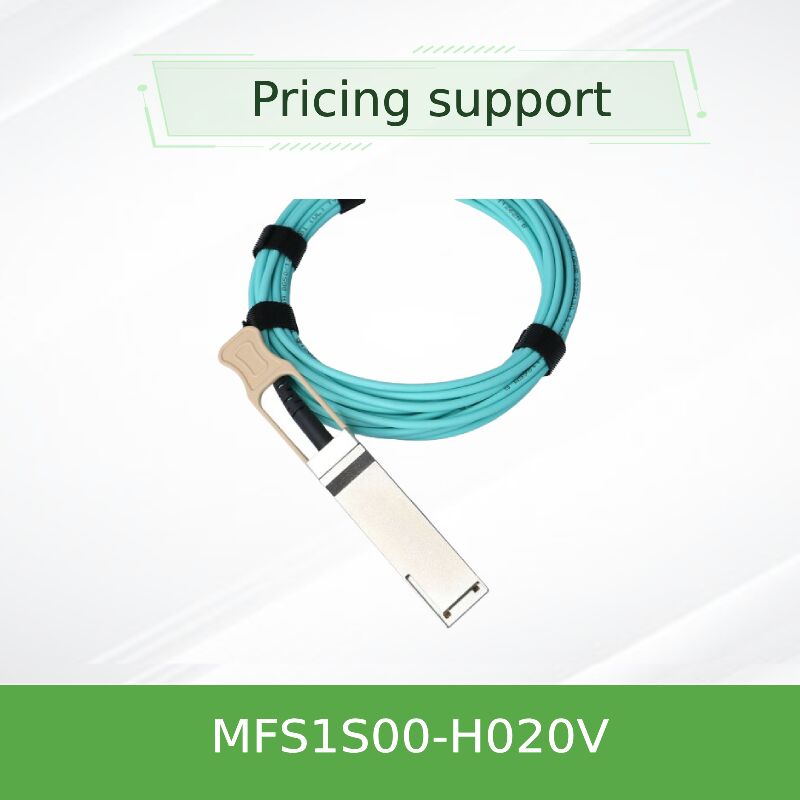

NVIDIA Mellanox MFS1S00-H020V , yeni nesil veri merkezleri ve yüksek performanslı bilgi işlem kümeleri için 20 metre güvenilir bağlantı sağlayan, yüksek performanslı bir 200Gb/s QSFP56 Çok Modlu Fiber (MMF) aktif optik kablodur. InfiniBand HDR (Yüksek Veri Hızı) ve 200 Gigabit Ethernet ortamları için tasarlanan bu AOC, toplam 200Gb/s bant genişliğine ulaşmak için hat başına 50Gb/s PAM4 modülasyonunu (4x50G) kullanır. 200G'de tipik olarak 3-5 metre ile sınırlı olan pasif DAC'lere kıyasla, MFS1S00-H020V, yalnızca 5.0W tipik (yeniden zamanlama etkinleştirildiğinde) tüketirken, uzatılmış mesafelerde üstün sinyal bütünlüğü, daha sıkı bükülme yarıçapları, azaltılmış ağırlık ve iyileştirilmiş hava akışı sağlar. VCSEL dizileri ve entegre yeniden zamanlama devresi ile üretilen bu ürün, 1E-15'ten daha iyi hata oranları ve öngörülebilir düşük gecikme süresi sunar. SFF-8665 (QSFP56) ve SFF-8636 yönetim arayüzü ile tam uyumlu olan kablo, sıcak takılabilir ve RoHS uyumludur.

MFS1S00-H020V, her uçta dört çok modlu fiber tel ile VCSEL tabanlı aktif optikler kullanır, her hat 200Gb/s toplam bant genişliğine ulaşmak için 50Gb/s PAM4 (53.125 GBd) hızında çalışır. Kablo, çeşitli ana bilgisayar sistemleri için ince ayar yapılmasına olanak tanıyan programlanabilir giriş dengeleyicileri ve çıkış ön vurgusu entegre eder, böylece 20 metrelik mesafe boyunca bağlantı marjını en üst düzeye çıkarır. Yeniden zamanlama, hat başına seçici olarak etkinleştirilebilir, bu da yüksek veri hızlarında titreşimi azaltırken, yeniden zamanlama devre dışı bırakıldığında daha düşük hızlarla (örneğin, 100Gb/s NRZ) geriye dönük uyumluluğu korur. LSZH (Düşük Duman Sıfır Halojen) kılıf, yoğun dağıtımlarda yangın güvenliğini artırır. Tüm aktif elektronikler, ana bilgisayar portundan standart 3.3V dışında harici güç gerektirmeyen QSFP56 konektör muhafazaları içine hermetik olarak kapatılmıştır. Kablo, SFF-8636 kayıtları aracılığıyla hız seçimi desteği sunar, bu da 25.78125 GBd NRZ (EDR) veya 26.56250 GBd PAM4 (HDR) çalışması için yapılandırmaya olanak tanır.

• InfiniBand HDR fiberlerini kullanan Yüksek Performanslı Bilgi İşlem (HPC) kümeleri (20m racklar arası bağlantılar)
• 200GbE veri merkezi leaf-spine mimarileri, üst-rack anahtarlarını orta-sıra anahtarlarına bağlar
• Birden fazla rack boyunca yüksek bant genişliği ve düşük gecikme süresi gerektiren InfiniBand üzerinde NVMe-oF ile depolama ağları
• Bitişik racklar boyunca NVIDIA Quantum-2 anahtarlarından yararlanan Yapay Zeka/Makine Öğrenmesi eğitim kümeleri
• 10 metrenin ötesinde, 20 metreye kadar anahtar-sunucu bağlantıları
• Orta mesafelerde yüksek yoğunluklu, güç verimli kablolama gerektiren hiper ölçekli veri merkezi dağıtımları

MFS1S00-H020V, SFF-8665'e uygun herhangi bir standart QSFP56 portu ile uyumludur. NVIDIA Mellanox InfiniBand HDR ve 200GbE anahtar platformlarında ve ayrıca birçok üçüncü taraf 200GbE anahtarında yerel olarak desteklenir. Doğrulanmış uyumlu platformlar şunları içerir:

• NVIDIA Mellanox Quantum-2 (QSFP56) InfiniBand anahtarları
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand adaptörleri
• NVIDIA Mellanox SN3700, SN4600 serisi 200GbE anahtarları
• Endüstri standardı 200G QSFP56 anahtarları (uyumluluk değişiklik gösterir; lütfen AOC desteğini onaylayın)

¹ DDM aracılığıyla 75°C'ye kadar dahili sıcaklık okumasına izin verilir. Mutlak maksimum değerler: Vcc -0.3 ila 3.6V; veri giriş voltajı -0.3 ila 3.465V; hasar eşiği 3.4 dBm.

Not: Uzunluk toleransı <5m: +300mm>

• 200G'de uzatılmış menzil: Pasif DAC'ler tipik olarak 200G'de 3-5m ile sınırlıdır; AOC, 20m ve ötesinde sağlam performans sunar.
• Üstün kablo yönetimi: Bakır DAC'lerden daha ince, daha hafif ve daha esnektir; sıkı bükülme yarıçaplarını (min 30mm) destekler.
• İyileştirilmiş hava akışı: Yüksek yoğunluklu anahtar şasilerinde ve kablo yönetim sistemlerinde daha az tıkanıklık.
• Optimize edilmiş güç verimliliği: 20m üzerindeki aktif optikler için 200G'de uç başına 5.0W oldukça rekabetçidir.
• Entegre sinyal koşullandırma: Programlanabilir EQ ve ön vurgu, ana bilgisayar PCB varyasyonlarını ve konektör kayıplarını giderir.
• EMI bağışıklığı: Fiber ortam, hassas RF ortamları için ideal olan elektriksel paraziti ortadan kaldırır.
• Dijital Tanılama İzleme (DDM): Proaktif bakım için optik güç, sıcaklık ve voltajın gerçek zamanlı izlenmesi.

Hizmet ve Destek – Hong Kong Starsurge

Ağ donanımının güvenilir, teknoloji odaklı bir sağlayıcısı olarak Hong Kong Starsurge Group, NVIDIA Mellanox aktif optik kabloları için kapsamlı destek sunmaktadır. Hizmetlerimiz şunları içerir:

• Rekabetçi teslim süreleriyle küresel teslimat (stok durumu talebe göre)
• Satış öncesi teknik doğrulama: anahtar/sunucu modellerinizle uyumluluk kontrolleri
• Özel projeler için özel uzunluk talepleri (MOQ'ya tabidir)
• 1 yıllık sınırlı donanım garantisi (onarım veya değiştirme için üretici kapsamı)
• RMA desteği ve sorun giderme yardımı
• Çok dilli satış mühendisliği ekibi (İngilizce, Çince ve diğerleri)

Sıkça Sorulan Sorular

S: MFS1S00-HxxxV serisinin desteklediği maksimum mesafe nedir?

C: MFS1S00 serisi 100 metreye kadar (MFS1S00-H100V) destekler. H020V modeli 20 metrelik bağlantılar için optimize edilmiştir.

S: Bu kablo 100Gb/s (EDR) portlarıyla geriye dönük uyumlu mu?

C: Evet, hız seçimi kayıtlarını uygun şekilde ayarlayarak (25.78125 GBd'de NRZ modu) ve gerekirse yeniden zamanlamayı devre dışı bırakarak. Ancak, en iyi kullanım 200G HDR'dedir. Lütfen karışık hız ortamları için ana bilgisayar uyumluluğunu doğrulayın.

S: 20 metrede tipik güç tüketimi nedir?

C: Güç tüketimi uzunluğa bağlı değildir; kablo 1m veya 100m olsun, yeniden zamanlama etkinleştirildiğinde her uç tipik olarak 5.0W tüketir.

S: Kablo Dijital Tanılama İzleme (DDM) destekliyor mu?

C: Evet, DDM, hat başına Rx/Tx optik gücü, sapma akımı, besleme voltajı ve kasa sıcaklığının uyarı/alarm eşikleriyle gerçek zamanlı izlenmesini sağlar.

S: Ne kadar garanti veriliyor?

C: NVIDIA Mellanox, üretim kusurları için parça onarımını veya değişimini kapsayan 1 yıllık sınırlı bir donanım garantisi sunar.

S: Bu kabloyu Mellanox olmayan anahtarlarla kullanabilir miyim?

C: 200GbE ve yeniden zamanlamalı AOC'leri destekleyen üçüncü taraf QSFP56 anahtarlarıyla çalışabilir. Ancak, uyumluluk garanti edilmez; anahtar satıcınızla doğrulamanızı ve büyük ölçekli dağıtımdan önce test etmenizi öneririz.

Önlemler ve Kullanım

• Dahili optiklere kalıcı hasarı önlemek için mutlak maksimum besleme voltajını (3.6V) aşmayın.
• Fiber hasarını önlemek için 30mm dinamik bükülme yarıçapından daha sıkı bükülmelerden kaçının.
• Kuruluma kadar konektörlerde toz kapaklarını takılı tutun; kirlenme sinyal bozulmasına ve BER artışına neden olabilir.
• Belirtilen güvenilirlik için kasa sıcaklığı aralığı 0-70°C içinde çalıştırın.
• QSFP56 konektörlerini kullanırken standart ESD önlemlerini (topraklanmış bilek kayışları, ESD matları) kullanın.
• Konektörlerden kabloyu çekmeyin veya zorlamayın; çıkarmak için çekme tırnağını kullanın.
• Kablo, IEC 60825-1'e göre Sınıf 1 lazer ürünü olarak sınıflandırılmıştır. Lazer açıklığına doğrudan maruz kalmaktan kaçının.
