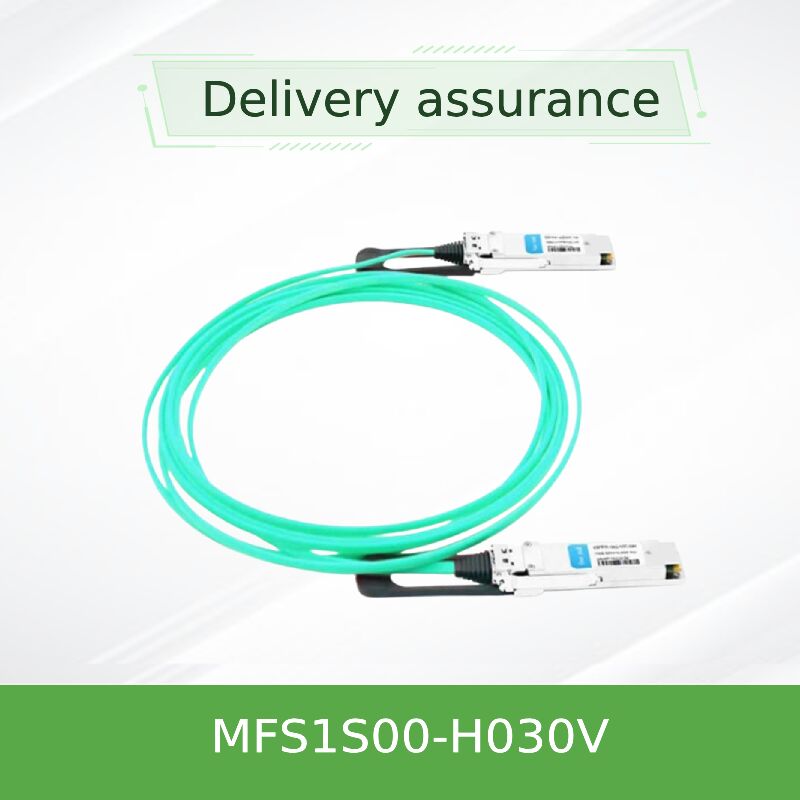

NVIDIA Mellanox MFS1S00-H030V – 200Gb/s QSFP56 MMF Aktif Optik Kablo LSZH 30 Metre

NVIDIA Mellanox MFS1S00-H030V , yeni nesil veri merkezleri ve yüksek performanslı bilgi işlem kümeleri için 30 metre güvenilir bağlantı sağlayan, yüksek performanslı bir 200Gb/s QSFP56 Çok Modlu Fiber (MMF) aktif optik kablodur. InfiniBand HDR (Yüksek Veri Hızı) ve 200 Gigabit Ethernet ortamları için tasarlanan bu AOC, toplam 200Gb/s bant genişliğine ulaşmak için hat başına 50Gb/s PAM4 modülasyonunu (4x50G) kullanır. Genellikle 200G'de 3-5 metre ile sınırlı olan pasif DAC'lere kıyasla, MFS1S00-H030V, yalnızca 5.0W tipik güç tüketimiyle (yeniden zamanlama etkinleştirildiğinde) daha uzun mesafelerde üstün sinyal bütünlüğü, daha sıkı bükülme yarıçapları, azaltılmış ağırlık ve iyileştirilmiş hava akışı sağlar. VCSEL dizileri ve entegre yeniden zamanlama devresi ile üretilmiş olup, 1E-15'ten daha iyi hata oranları ve öngörülebilir düşük gecikme süresi sunar. SFF-8665 (QSFP56) ve SFF-8636 yönetim arayüzü ile tam uyumlu olan kablo, sıcak takılabilir ve RoHS uyumludur.

MFS1S00-H030V, her uçta dört çok modlu fiber tel ile VCSEL tabanlı aktif optikleri kullanır; her hat, 200Gb/s toplam bant genişliğine ulaşmak için 50Gb/s PAM4 (53.125 GBd) hızında çalışır. Kablo, çeşitli ana bilgisayar sistemleri için ince ayar yapılmasına olanak tanıyan programlanabilir giriş dengeleyicileri ve çıkış ön vurgusu entegre eder, böylece 30 metrelik mesafe boyunca bağlantı marjını en üst düzeye çıkarır. Yeniden zamanlama, hat başına seçici olarak etkinleştirilebilir, bu da yeniden zamanlama devre dışı bırakıldığında daha düşük hızlarla (örneğin, 100Gb/s NRZ) geriye dönük uyumluluğu korurken yüksek veri hızlarında titreşimi azaltır. LSZH (Düşük Duman Sıfır Halojen) kılıf, yoğun dağıtımlarda yangın güvenliğini artırır. Tüm aktif elektronikler, ana bilgisayar portundan standart 3.3V dışında harici güç gerektirmeyen QSFP56 konektör muhafazalarına hermetik olarak kapatılmıştır. Kablo, SFF-8636 kayıtları aracılığıyla hız seçimi desteği sunar, bu da 25.78125 GBd NRZ (EDR) veya 26.56250 GBd PAM4 (HDR) çalışması için yapılandırmaya olanak tanır.

• InfiniBand HDR ağlarını kullanan Yüksek Performanslı Bilgi İşlem (HPC) kümeleri (30m racklar arası bağlantılar)
• Üst raf anahtarlarını orta raf anahtarlarına bağlayan 200GbE veri merkezi leaf-spine mimarileri
• Birden fazla rack boyunca yüksek bant genişliği ve düşük gecikme süresi gerektiren InfiniBand üzerinde NVMe-oF kullanan depolama ağları
• Bitişik racklar boyunca NVIDIA Quantum-2 anahtarlarından yararlanan Yapay Zeka/Makine Öğrenmesi eğitim kümeleri
• 20 metrenin ötesinde, 30 metreye kadar anahtar-sunucu bağlantıları
• Orta mesafelerde yüksek yoğunluklu, güç verimli kablolama gerektiren hiperskal veri merkezi dağıtımları

MFS1S00-H030V, SFF-8665 standardına uyan herhangi bir standart QSFP56 portu ile uyumludur. NVIDIA Mellanox InfiniBand HDR ve 200GbE anahtar platformlarının yanı sıra birçok üçüncü taraf 200GbE anahtarında yerel olarak desteklenir. Doğrulanmış uyumlu platformlar şunları içerir:

• NVIDIA Mellanox Quantum-2 (QSFP56) InfiniBand anahtarları
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand adaptörleri
• NVIDIA Mellanox SN3700, SN4600 serisi 200GbE anahtarları
• Endüstri standardı 200G QSFP56 anahtarları (uyumluluk değişiklik gösterebilir; lütfen AOC desteğini onaylayın)

¹ DDM aracılığıyla 75°C'ye kadar dahili sıcaklık okumasına izin verilir. Mutlak maksimum değerler: Vcc -0.3 ila 3.6V; veri giriş voltajı -0.3 ila 3.465V; hasar eşiği 3.4 dBm.

Not: Uzunluk toleransı uzunluklar için <5m: +300mm>

• 200G'de Uzatılmış Menzil: Pasif DAC'ler genellikle 200G'de 3-5m ile sınırlıdır; AOC, 30m ve ötesinde sağlam performans sunar.
• Üstün Kablo Yönetimi: Bakır DAC'lerden daha ince, daha hafif ve daha esnektir; sıkı bükülme yarıçaplarını (min 30mm) destekler.
• İyileştirilmiş Hava Akışı: Yüksek yoğunluklu anahtar kasalarında ve kablo yönetim sistemlerinde daha az tıkanıklık.
• Optimize Edilmiş Güç Verimliliği: 200G'de uç başına 5.0W, 30m üzerindeki aktif optikler için oldukça rekabetçidir.
• Entegre Sinyal Koşullandırma: Programlanabilir EQ ve ön vurgu, ana bilgisayar PCB varyasyonlarını ve konektör kayıplarını giderir.
• EMI Bağışıklığı: Fiber ortam, hassas RF ortamları için ideal olan elektriksel paraziti ortadan kaldırır.
• Dijital Tanılama İzleme (DDM): Proaktif bakım için optik güç, sıcaklık ve voltajın gerçek zamanlı izlenmesi.

Hizmet ve Destek – Hong Kong Starsurge

Ağ donanımının teknoloji odaklı güvenilir bir sağlayıcısı olarak Hong Kong Starsurge Group, NVIDIA Mellanox aktif optik kabloları için kapsamlı destek sunmaktadır. Hizmetlerimiz şunları içerir:

• Rekabetçi teslim süreleriyle küresel teslimat (stok durumu talebe göre)
• Satış öncesi teknik doğrulama: anahtar/sunucu modellerinizle uyumluluk kontrolleri
• Özel projeler için özel uzunluk talepleri (MOQ'ya tabidir)
• 1 yıllık sınırlı donanım garantisi (onarım veya değiştirme için üretici kapsamı)
• RMA desteği ve sorun giderme yardımı
• Çok dilli satış mühendisliği ekibi (İngilizce, Çince ve diğerleri)

Sıkça Sorulan Sorular

S: MFS1S00-HxxxV serisinin desteklediği maksimum mesafe nedir?

C: MFS1S00 serisi 100 metreye kadar (MFS1S00-H100V) destekler. H030V modeli 30 metrelik bağlantılar için optimize edilmiştir.

S: Bu kablo 100Gb/s (EDR) portlarıyla geriye dönük uyumlu mu?

C: Evet, hız seçimi kayıtlarını uygun şekilde ayarlayarak (25.78125 GBd'de NRZ modu) ve gerekirse yeniden zamanlamayı devre dışı bırakarak. Ancak, en iyi kullanım 200G HDR'dedir. Karma hız ortamları için ana bilgisayar uyumluluğunu doğrulayın.

S: 30 metrede tipik güç tüketimi nedir?

C: Güç tüketimi uzunluğa bağlı değildir; kablo 1m veya 100m olsa da, yeniden zamanlama etkinleştirildiğinde her uç tipik olarak 5.0W tüketir.

S: Kablo Dijital Tanılama İzleme (DDM) destekliyor mu?

C: Evet, DDM, uyarı/alarm eşikleri ile hat başına Rx/Tx optik gücü, bias akımı, besleme voltajı ve kasa sıcaklığının gerçek zamanlı izlenmesini sağlar.

S: Ne kadar garanti veriliyor?

C: NVIDIA Mellanox, üretim hataları için parça onarımını veya değişimini kapsayan 1 yıllık sınırlı bir donanım garantisi sunar.

S: Bu kabloyu Mellanox olmayan anahtarlarla kullanabilir miyim?

C: Yeniden zamanlama ile 200GbE ve AOC'leri destekleyen üçüncü taraf QSFP56 anahtarlarıyla çalışabilir. Ancak, uyumluluk garanti edilmez; anahtar satıcınızla doğrulamanızı ve büyük ölçekli dağıtımdan önce test etmenizi öneririz.

Önlemler ve Kullanım

• Dahili optiklere kalıcı hasarı önlemek için mutlak maksimum besleme voltajını (3.6V) aşmayın.
• Fiber hasarını önlemek için 30mm dinamik bükülme yarıçapından daha sıkı bükülmelerden kaçının.
• Kuruluma kadar konektörlerde toz kapaklarını takılı tutun; kirlenme sinyal bozulmasına ve BER artışına neden olabilir.
• Belirtilen güvenilirlik için kasa sıcaklığı aralığında (0-70°C) çalıştırın.
• QSFP56 konektörlerini tutarken standart ESD önlemlerini (topraklanmış bilek kayışları, ESD matları) kullanın.
• Konektörlerden kabloyu çekmeyin veya zorlamayın; çıkarmak için çekme tırnağını kullanın.
• Kablo, IEC 60825-1'e göre Sınıf 1 lazer ürünü olarak sınıflandırılmıştır. Lazer açıklığına doğrudan maruz kalmaktan kaçının.

Hong Kong Starsurge Group Co., Limited Hakkında

2008 yılında kurulan Hong Kong Starsurge Group Co., Limited , ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. Dünya çapında müşterilere hizmet veren Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal sektörler dahil olmak üzere çeşitli sektörlere destek vermektedir. Şirket, önde gelen markaların ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve aktif optik kablolar sunmaktadır. Müşteri odaklı bir yaklaşımla Starsurge, güvenilir kalite, duyarlı hizmet, çok dilli destek ve küresel teslimat yeteneklerine odaklanmaktadır. NVIDIA Mellanox ağ çözümleri için güvenilir bir ortak olarak Starsurge, müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapıları oluşturmalarına yardımcı olmak için teknik uzmanlığı tedarik zinciri mükemmelliği ile birleştirir.

---

Anahtar Bilgiler

• • 200Gb/s (4x50G PAM4)
• • 30 metre uzunluk
• • Güç: 5.0W tipik (uç başına yeniden zamanlamalı)
• • VCSEL + MMF teknolojisi
• • LSZH kılıf, RoHS
• • InfiniBand HDR / 200GbE hazır
• • Sıcak takılabilir QSFP56
• • DDM desteği

Uyumluluk Matrisi

• • NVIDIA Quantum-2 InfiniBand anahtarları
• • ConnectX-6 HDR / ConnectX-7 adaptörleri
• • SN3700, SN4600 200GbE anahtarları
• • Üçüncü taraf 200G QSFP56 anahtarları (sınırlı)
• • QSFP28 (100G) portlarıyla adaptörsüz uyumlu değil

Alıcı Kontrol Listesi

• • QSFP56 port tipini onaylayın (QSFP28 değil)
• • Gerekli mesafe: 30m veya başka?
• • Çalışma ortamı sıcaklığı (0-70°C)
• • Anahtarın AOC / 200G PAM4'te yeniden zamanlama desteği
• • Garanti ve RMA şartları
• • Teslim süresi ve toplu fiyatlandırma
